T系列轴流风机性能参数及外形尺寸表

T35-11（T40-11）系列轴流式通风机一、T35-11系列轴流风机概述T35-11系列轴流风机是我国八十年代在30-11的基础上改进设计的新型风机，它与30-11风机相比具有明显优点：①结构更合理：轮毂是圆筒形，减少流动损失，叶片根据强度高；②性能有较大提高；全压效率为89.5%，噪声降低3.6dB(A)。

本系列风机适用于输送非易爆无腐蚀无显著粉尘的气体，环境温度不得超过60℃，广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热，也可有较长的排气管道内间隔串联安装，以提高管道中的压力，卸下机壳还可做自由风扇用。

本系列风机叶轮直径由小到大共有三十个规格，每一规格风机叶片数都为4片，叶片角度有15°，20°，25°，30°，35°五种，参数范围广，风量826-67892m3/h，风压39pa-474pa（详见性能参数表）。

本系列风机主要有叶轮、机壳、集流器及电机等部件组成，叶轮与电机直联，叶轮转向为电机左旋（电机端看）。

防腐轴流式风机（FT35-11）是采用防腐电机，用于输送有腐蚀性的气体。

防腐轴流风机（BT35-11）也是T35-11的派生产品，用于输送易燃爆的场所，叶轮用铝合金加工而成，以防在运转中引起火花，电机配用隔爆型电机。

FT35-11和BT35-11型通风机的性能参数外形尺寸及其注意事项都同T35-11一样。

二、T35-11系列轴流风机安装1、安装前应详细检查风机是否有损坏变形，如有损坏变形，待修理妥善后，方可进行安装。

2、安装时要注意检查各联接部分有无松动，叶片与风筒间隙应均匀，不得相碰。

3、联接风口管道的重量不应由风机的风筒承受，安装时应另加支撑。

4、在风机风口端必须装修集风器，希望装置防护网。

5、风机底座必须与地基平面自然接合，不得敲打底座强制联接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。

一、DZT系列轴流风机(一) 性能参数表注:1、噪声按GB2888-82标准测试；2、用户对风机性能、结构有特殊要求，我公司愿承接新的设计或改型。

1、壁式（单位：毫米）壁式风机是用于安装在墙壁上进行排风或送风之用。

可广泛应用于工矿企业民用建筑、仓库、食堂鸡舍等场所的全面或局部通排风用。

分立、卧式两种（有220伏和380伏）购买时请注明特点：风量大、噪声低，耗能少运转平稳。

岗位风机广泛用于治金、钢铁、热加工车间、炉窑等工矿企业夏季职工防暑降温之用（可移动）是夏季理想的降温设备。

要带喷雾装置请提出。

（前、后网罩符合安全评价要求）。

特点：风量大、低噪声、耗能少、安全可靠。

（前后有密网罩）运转平稳.2、岗位式（单位：毫米）管道主要用于集气罩、设备等排送及车间通风排风。

需电机在外请说明，称外置式管道风机。

3、管道式（单位：毫米）特点：风量大，压头高、噪声低，安装方便。

4、固定式（单位：毫米）固定风机是用于固定点送风之用。

可固定在梁上或特定的工作场所等。

也可用作夏季防暑降温之用，如需要可制作为移动式（支架下加轮子）。

特点：稳定性能好，排风量大、噪声低、安全可靠等。

5、防尘式（单位：毫米）防尘风机可广泛用于各工矿企业及民用建筑，仓库、粮库、剧院、宾馆、办公楼等场所，可有效防止灰尘、虫、鸟、雨点、及窜堂风的侵入。

特点：风量大、噪声低、压头损失少、百叶灵活可靠等。

6、屋顶式（单位：毫米）屋顶风机适用于纪念馆、影剧院、电台、宾馆、饭店、办公室、厂房、高层建筑、实验室等层面排风通风用。

具有噪声低、振动小、运转平稳、风量大等特点。

如需排高温、高温气体可将电机安置在外，请提出。

电机在外的称外置式屋顶风机，型号为DWT-2型。

性能参数均同。

特殊规格可另行设计制作。

轴流风机的型号以及参数轴流风机型号1，T35-11轴流风机T35-11系列11.2号风机T35-11系列10号风机T35-11系列9号风机T35-11系列8号风机T35-11系列号风机T35-11系列6.3号风机T35-11系列5.6号风机T35-11系列5号风机T35-11系列号风机T35-11系列3.55号风机T35-11系列2.8号风机T35-11系列3.15号风机2，SWF低噪声混流式通风机SWF系列13 号风机SWF系列12 号风机SWF系列11 号风机SWF系列10 号风机SWF系列9 号风机SWF系列8 号风机SWF系列7 号风机SWF系列6 号风机SWF 系列5 号风机SWF系列 4.5 号风机SWF系列 4 号风机SWF系列 3.5 号风机SWF系列3 号风机SWF系列 2.5 号风机3，HTF消防高温排烟风机4，GXF SJG斜流式通风机GXF系列13 号风机GXF系列12 号风机GXF系列11 号风机GXF系列10 号风机GXF系列9 号风机GXF系列8 号风机GXF系列7 号风机GXF系列6 号风机GXF 系列5.5 号风机GXF系列 5 号风机GXF系列 4.5 号风机GXF系列 4 号风机5，DZ低噪声轴流风机DZ系列13 号风机DZ系列12 号风机DZ系列11 号风机6，DWT低噪声屋顶通风机DWT系列13 号风机DWT系列12 号风机DWT系列11 号风机DWT系列10 号风机DWT系列9 号风机DWT系列8 号风机DWT系列7 号风机DWT系列 6 号风机DWT系列5.5 号风机DWT系列5 号风机DWT系列4.5 号风机DWT系列4 号风机低噪声轴流风机参数低噪声轴流风机是高效、节能、超低噪声的新型轴流风机。

CDZ是T35-11的换代产品，除具备T35-11轴流风机的特点外，由于采用了宽型前掠式叶片等栅距结构，减少了气流在叶片表面上的分离和气流旋涡的形成，降低了风机内气流的二次损耗，减少了声源的空气动力噪声，气流稳定，对保护环境，节约能源，具有很好的社会经济效益。

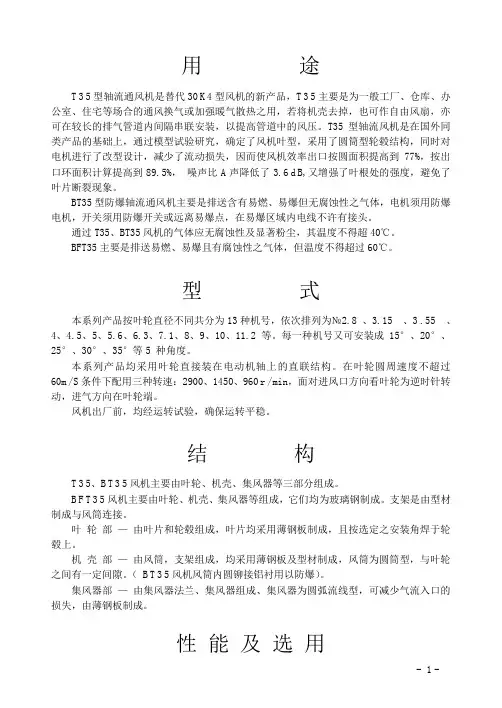

用途T35型轴流通风机是替代30K4型风机的新产品，T35主要是为一般工厂、仓库、办公室、住宅等场合的通风换气或加强暖气散热之用，若将机壳去掉，也可作自由风扇，亦可在较长的排气管道内间隔串联安装，以提高管道中的风压。

T35型轴流风机是在国外同类产品的基础上，通过模型试验研究，确定了风机叶型，采用了圆筒型轮毂结构，同时对电机进行了改型设计，减少了流动损失，因而使风机效率出口按圆面积提高到77%，按出口环面积计算提高到89.5%，噪声比A声降低了3.6d B,又增强了叶根处的强度，避免了叶片断裂现象。

BT35型防爆轴流通风机主要是排送含有易燃、易爆但无腐蚀性之气体，电机须用防爆电机，开关须用防爆开关或远离易爆点，在易爆区域内电线不许有接头。

通过T35、BT35风机的气体应无腐蚀性及显著粉尘，其温度不得超40℃。

BFT35主要是排送易燃、易爆且有腐蚀性之气体，但温度不得超过60℃。

型式本系列产品按叶轮直径不同共分为13种机号，依次排列为№2.8 、3.15 、3 .55 、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2 等。

每一种机号又可安装成15°、20°、25°、30°、35°等5 种角度。

本系列产品均采用叶轮直接装在电动机轴上的直联结构。

在叶轮圆周速度不超过60m/S条件下配用三种转速：2900、1450、960r/min，面对进风口方向看叶轮为逆时针转动，进气方向在叶轮端。

风机出厂前，均经运转试验，确保运转平稳。

结构T35、B T35风机主要由叶轮、机壳、集风器等三部分组成。

B F T35风机主要由叶轮、机壳、集风器等组成，它们均为玻璃钢制成。

支架是由型材制成与风筒连接。

叶轮部—由叶片和轮毂组成，叶片均采用薄钢板制成，且按选定之安装角焊于轮毂上。

机壳部—由风筒，支架组成，均采用薄钢板及型材制成，风筒为圆筒型，与叶轮之间有一定间隙。

T30型轴流通风机
简介
T30型轴流通风机是一款广泛应用于工业、商业、住宅等领域的通风设备，特
别适用于远距离送风、长通道送风和高层建筑通风等场合。

该型号的通风机具有体积小、噪声低、效率高、维护简便等特点。

技术参数
T30型轴流通风机的主要技术参数如下：
•风量：10000-50000m³/h
•静压：115-330Pa
•功率：0.75-15kW
•电压：380V/50Hz
•速度：1450-2900rpm
•噪音：55-75dB(A)
产品特点
1. 高效节能
T30型轴流通风机采用高效电机和特殊叶轮设计，使其功率相较于其他同类设
备更小，同时能够输出更大的风量，达到低噪音、高效率、省电的效果。

2. 轻便易安装
该设备的体积相对比较小，设计紧凑，重量轻，安装相对比较容易，操作方便，且可直接安装于管道中，无需另外安装支架。

3. 低噪音
采用低噪音设计并加入了隔音及降噪装置，大大减少了运行过程中的噪音。

4. 维护简便
T30型轴流通风机的整体结构坚固耐用，维护非常方便。

在需要清洁或检查的
情况下，可以轻松拆卸每个零部件，减少了维护成本和维修时间。

应用领域
T30型轴流通风机广泛应用于以下领域：
•工业领域：化工、食品、轻工、制药、汽车等行业的通风设备；
•商业领域：商场、超市、酒店、餐厅等公共场所的通风设备；
•住宅领域：高层公寓、别墅等住宅建筑的空调、通风设备；
T30型轴流通风机是一款广泛应用于工业、商业及住宅领域的重要通风设备。

它具有高效节能、轻便易安装、低噪音和维护简便等特点，具有较高的使用价值和市场竞争力。

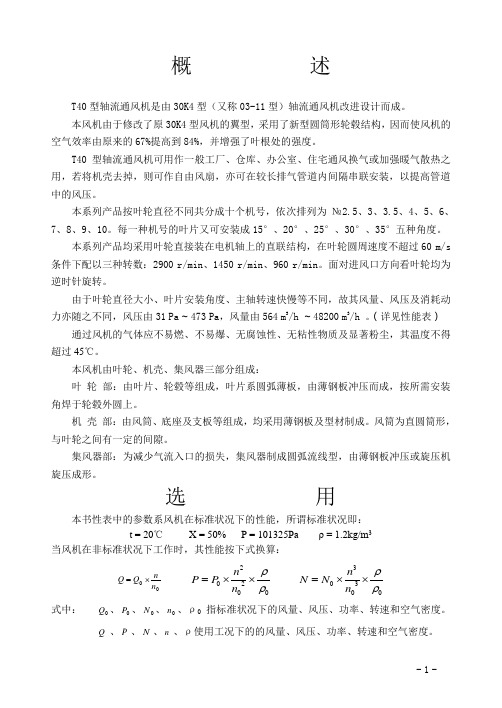

T35-11型轴流通风机简介T35-11型轴流通风机是“六五”期间机械部《机械工业科学发展计划》重点改造项目之一。

T35-11型的主要目的是替代30K4型(又称03-11型)和T40型。

30K4型是五十年代引进苏联产品，T40是“全国风机行业30K4改造小组”于1977年为代替30K4而设计的产品，因而性能较30K4改造有所提高。

T35-11型对T40和国外同类产品进行了分析对比，通过模型级试验研究，确定了风机翼型，采用了圆筒型轮彀结构，电机进行了改型设计,结构上减少了流动损失,因之使风机效率出口按圆面积计算提高了77%，按出口环面积计算提高到了89.5%。

噪音比A声级降低了3.6dB，又增强了叶根处的强度,而避免了叶片断裂现象。

T35-11型轴流通风机可用作一般工厂、仓库、办公室、住宅内通风换气或加强暖气散热之用，若将机壳去掉，则可作自由风扇用，也可在较长的排气管道内间隔串联安装，以提高管道中的风压。

本系列产品按叶轮直径不同共分为十三种机号，依次排列为№2.8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2等。

每一种机号叶片又可安装15°、20°、25°、30°35°五种角度。

该风机可制作普通、防爆二种。

本系列产品均采用叶轮直接装在电机轴上的直联结构。

在叶轮圆周速度不超过60米/秒条件下配用三种转速：2900、1450、960转/分。

而对进风口方向看叶轮为逆时针转动，进气方向在叶轮端。

通过本风机的气体应无腐蚀性及显著粉尘，其湿度不得超过60℃。

本风机主要由叶轮、机壳、集风器等三部分组成。

叶轮部：由叶片和轮壳组成，叶片由玻璃钢压制而成，且按选定之安装角度于轮彀上。

机壳部：由风筒、支架组成。

均采用玻璃钢制成。

风筒为圆筒型与叶轮之间有一定间隙。

集风器部：由集风器法兰、集风器组成，集风器为圆弧流线型，可减少气流入口的损失，由玻璃钢制成。
