实验十二 整流滤波与并联稳压电路

整流滤波稳压电路实验报告

一、实验目的。

本实验旨在通过搭建整流滤波稳压电路，验证其在直流电源中的稳压性能，并观察其对输入信号的整流和滤波效果。

二、实验原理。

整流滤波稳压电路是由整流电路、滤波电路和稳压电路组成的。整流电路主要用于将交流电转换为直流电，滤波电路则用于对直流电进行滤波处理，去除交流成分，最终稳压电路则用于保持输出电压的稳定性。

三、实验器材。

1. 电压表。

2. 电流表。

3. 二极管。

4. 电容。

5. 电阻。

6. 直流电源。

四、实验步骤。

1. 按照电路图搭建整流滤波稳压电路。

2. 接通直流电源，观察电压表和电流表的读数。

3. 测量输出电压的稳定性。

4. 更换不同数值的电容和电阻，观察输出波形的变化。 五、实验结果。

通过实验，我们观察到整流滤波稳压电路能够有效地将交流电转换为直流电，并且能够对直流电进行滤波处理，去除交流成分，使输出电压更加稳定。在更换不同数值的电容和电阻后，我们也观察到输出波形的变化，进一步验证了整流滤波稳压电路的性能。

六、实验分析。

整流滤波稳压电路在电子电路中具有重要的应用价值，它能够有效地将交流电转换为直流电，并且能够对直流电进行滤波处理和稳压，保证电路工作的稳定性和可靠性。因此，对整流滤波稳压电路的研究和实验具有重要的意义。

七、实验总结。

通过本次实验，我们深入了解了整流滤波稳压电路的工作原理和性能特点，掌握了搭建和调试整流滤波稳压电路的方法，并且验证了其在直流电源中的稳压性能。同时，我们也发现了一些问题和不足之处，对于整流滤波稳压电路的进一步研究提出了一些建议。

八、实验改进。

在今后的实验中，我们可以尝试使用不同类型和数值的电容和电阻，以及不同的整流和稳压电路，进一步探究整流滤波稳压电路的性能和应用范围。同时，我们也可以结合实际工程应用，对整流滤波稳压电路进行优化和改进，提高其稳定性和可靠性。

通过本次实验，我们对整流滤波稳压电路有了更深入的了解，同时也积累了丰富的实验操作经验，这对我们今后的学习和科研工作都具有重要的意义。整流滤波稳压电路作为电子电路中的重要组成部分，其性能和应用价值将会在未来得到更广泛的发展和应用。

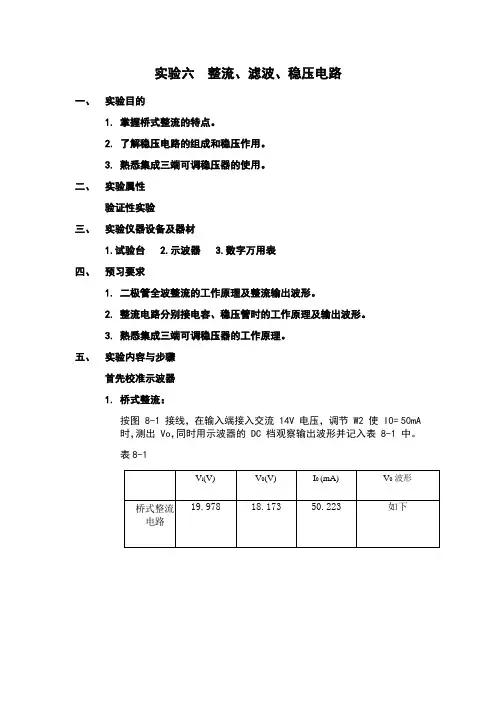

实验六 整流、滤波、稳压电路

一、 实验目的

1. 掌握桥式整流的特点。

2. 了解稳压电路的组成和稳压作用。

3. 熟悉集成三端可调稳压器的使用。

二、 实验属性

验证性实验

三、 实验仪器设备及器材

1.试验台 2.示波器 3.数字万用表

四、 预习要求

1. 二极管全波整流的工作原理及整流输出波形。

2. 整流电路分别接电容、稳压管时的工作原理及输出波形。

3. 熟悉集成三端可调稳压器的工作原理。

五、 实验内容与步骤

首先校准示波器

1. 桥式整流：

按图 8-1 接线，在输入端接入交流 14V 电压，调节 W2 使 I0= 50mA

时，测出 Vo，同时用示波器的 DC 档观察输出波形并记入表 8-1 中。

表8-1

Vi(V) V0(V) I0 (mA) V0 波形

桥式整流电路 19.978 18.173 50.223 如下

图8-1

仿真参考电路

2. 加电容滤波： 上述实验电路不动，在桥式整流后面加电容滤波，如图 8-2 接线，测量接电容的情况下输入电压V0 及输出电流 I0 ，同时用示波器的 DC 档观察输出波形并记入表 8-2 中。

表8-2

Vi(V) V0 (V) I0

(mA) V0 波形

桥式整流带电

容滤波电17.953 19.798 77.852 如下

图8-2

仿真参考电路

3. 加稳压二极管

上述电路不动，在电容后面加稳压二极管电路，如图 8-3 接线，在接通交流 14V

电源后，调整W2 使 I0 分别为 10mA、15mA、20 mA 时，测出 VAO 和 V0，并用示波器的 DC 档观测波形，记入表8-3 中。、

表8-3

I0 (mA) Vi(V) VAO (V) V0(V) VAO 波形 V0 波形

10 19.799 17.852 6.171 如下 如下

15 19.799 17.857 6.159 如下 如下

20 19.799 17.855 6.135 如下 如下

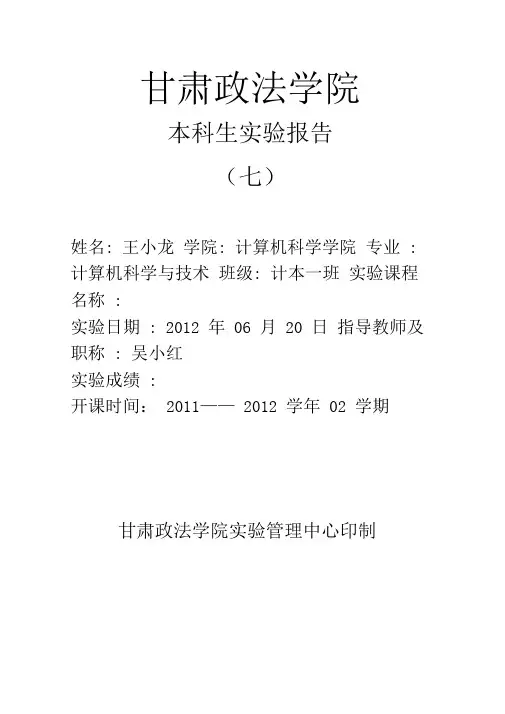

甘肃政法学院

本科生实验报告

（七）

姓名: 王小龙 学院: 计算机科学学院 专业 :

计算机科学与技术 班级: 计本一班 实验课程名称 :

实验日期 : 2012 年 06 月 20 日 指导教师及职称 : 吴小红

实验成绩 :

开课时间： 2011—— 2012 学年 02 学期

甘肃政法学院实验管理中心印制 实验题目 整流滤波及稳压电路 小组合作 否

姓名 王小龙 班级 计本一班 学 号 20118111013

2

一、实验目的

1 •熟悉单相半波桥式整流电路。

2观察了解电容滤波作用及波形电压变化。

3 •了解并联，串联稳压电路工作原理及特点。

二.实验环境

1 示波器（双踪）Vp-5220A-1 20MHz

1.晶体管毫伏表 DA-16.

2 .交流毫安表。

4 .数字万用表 D 1 - 9 2 3 3 .

三、实验内容与步骤

直流电源是将电网的交流电压经过整流，滤波，稳压后获得的。

1.交流变压器的作用是把电网交流电压变换成符合电路需要的交流 电压。

2 .整流电路的作用是把交流电变为单相脉动的直流电。

3 •滤波电路的作用是将脉动的直流电压变为平滑的直流电。

4 •整压电路的作用是使输出值流电压基本不受电网电压波动和复杂 电阻变化的影响，使输出电压稳定。

四、实验过程与分析

1 •整流电路

(1) 半波整流电路 如下图所示:

v2 Vd Vc 波形

测量 计算 Vd Vc

8V 8 8.09 10,18 单相脉动 单相脉动

17V 17 17.14 23.86 单相脉动 单相脉动

(2) 桥式整流电路

按表10 . 2实验内容进行实验 V2 Vd Vc 波形

测量 计算 Vd Vc

8V 8 8.09 9.29 单相脉动 单相脉动

17v 17 17.14 22.35 单相脉动 单相脉动

负载 电容 VL VL的波形

500 0 7.92V 单相脉动

4 7 0 UF 8.61V 平滑直流

一、整流电路的工作原理

整流电路是将交流电信号转换成直流电信号的电路。其工作原理主要通过二极管的导通和截止来实现。在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。

二、滤波电路的工作原理

滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。

三、稳流电路的工作原理

稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。

四、稳压电路的工作原理

稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。其工作原理主要包括串联稳压和并联稳压两种方式。串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。

五、结论

整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。六、整流、滤波、稳流、稳压电路在电子设备中的应用

上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。

1. 整流电路的应用

整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。直流电源适配器、电池充电器、直流电机驱动器等，都需要使用整流电路来将交流电信号转换成直流电信号供给设备使用。
