实验十五 整流滤波与并联稳压电路

整流滤波与稳压电路实验报告整流滤波与稳压电路实验报告一、引言电子技术在现代社会中起着重要的作用，而电路是电子技术的基础。

在电路实验中，整流滤波与稳压电路是常见的实验内容。

本实验旨在通过实际操作，探索整流滤波与稳压电路的原理和应用。

二、实验目的1. 了解整流滤波电路的原理和特点；2. 掌握稳压电路的原理和设计方法；3. 实际搭建整流滤波与稳压电路，观察电路的输出特性。

三、实验原理1. 整流滤波电路整流滤波电路是将交流电转换为直流电的电路。

在实验中常用的整流电路有单相半波整流电路和单相全波整流电路。

半波整流电路只能利用交流电的一半周期，而全波整流电路则能利用交流电的整个周期。

为了减小输出波形中的纹波，需要加入滤波电路，常用的滤波电路有电容滤波电路和电感滤波电路。

2. 稳压电路稳压电路是在输入电压变化时，通过控制电路元件的导通和截止，使输出电压保持稳定的电路。

常见的稳压电路有简单稳压电路、Zener稳压电路和集成稳压电路。

其中，简单稳压电路通过二极管的正向压降来稳定输出电压，Zener稳压电路则利用Zener二极管的反向击穿特性来实现稳压。

四、实验步骤1. 整流滤波电路实验步骤：（1）搭建单相半波整流电路，连接电源和负载电阻；（2）观察输出电压波形，记录纹波电压的大小；（3）在输出端并联适当容量的电容，搭建电容滤波电路；（4）观察滤波后的输出电压波形，记录纹波电压的大小。

2. 稳压电路实验步骤：（1）搭建简单稳压电路，将Zener二极管与负载电阻串联；（2）调节输入电压，观察输出电压的稳定性；（3）更换Zener二极管，观察输出电压的变化；（4）搭建集成稳压电路，观察其输出电压的稳定性。

五、实验结果与分析1. 整流滤波电路实验结果：（1）单相半波整流电路输出的纹波电压较大，波形不稳定；（2）加入电容滤波电路后，输出电压波形更加平滑，纹波电压减小。

2. 稳压电路实验结果：（1）简单稳压电路能够在一定范围内稳定输出电压；（2）更换Zener二极管后，输出电压发生变化；（3）集成稳压电路输出电压稳定性较好。

整流、滤波和稳压电路第二节滤波电路交流电经过二极管整流之后，方向单一了，但是大小（电流强度）还是处在不断地变化之中。

这种脉动直流一般是不能直接用来给无线电装供电的。

要把脉动直流变成波形平滑的直流，还需要再做一番“填平取齐”的工作，这便是滤波。

换句话说，滤波的任务，就是把整流器输出电压中的波动成分尽可能地减小，改造成接近恒稳的直流电。

一、电容滤波电容器是一个储存电能的仓库。

在电路中，当有电压加到电容器两端的时候，便对电容器充电，把电能储存在电容器中；当外加电压失去（或降低）之后，电容器将把储存的电能再放出来。

充电的时候，电容器两端的电压逐渐升高，直到接近充电电压；放电的时候，电容器两端的电压逐渐降低，直到完全消失。

电容器的容量越大，负载电阻值越大，充电和放电所需要的时间越长。

这种电容带两端电压不能突变的特性，正好可以用来承担滤波的任务。

图5-9是最简单的电容滤波电路，电容器与负载电阻并联，接在整流器后面，下面以图5-9（a）所示半波整施情况说明电容滤波的工作过程。

在二极管导通期间，e2 向负载电阻R fz提供电流的同时，向电容器C充电，一直充到最大值。

e2 达到最大值以后逐渐下降；而电容器两端电压不能突然变化，仍然保持较高电压。

这时，D受反向电压，不能导通，于是Uc便通过负载电阻R fz放电。

由于C和R fz较大，放电速度很慢，在e2 下降期间里，电容器C上的电压降得不多。

当e2 下一个周期来到并升高到大于Uc时，又再次对电容器充电。

如此重复，电容器C两端（即负载电阻R fz：两端）便保持了一个较平稳的电压，在波形图上呈现出比较平滑的波形。

图5-10（a）（b）中分别示出半波整流和全波整流时电容滤波前后的输出波形。

显然，电容量越大，滤波效果越好，输出波形越趋于平滑，输出电压也越高。

但是，电容量达到一定值以后，再加大电容量对提高滤波效果已无明显作用。

通常应根据负载电用和输出电说的大小选择最佳电容量。

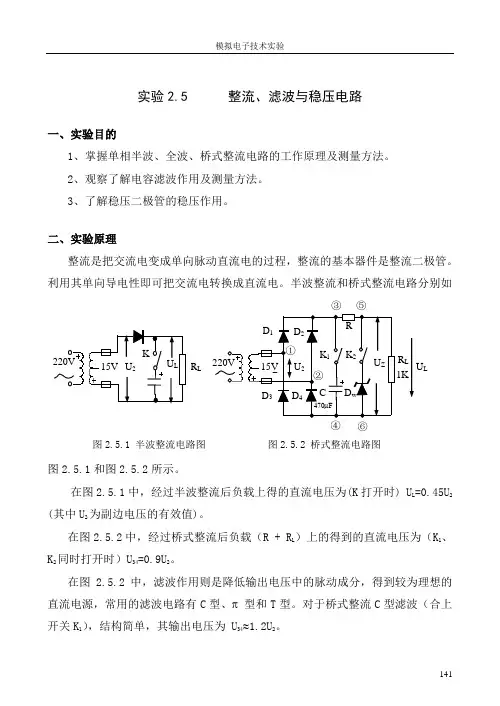

实验2.5 整流、滤波与稳压电路一、实验目的1、掌握单相半波、全波、桥式整流电路的工作原理及测量方法。

2、观察了解电容滤波作用及测量方法。

3、了解稳压二极管的稳压作用。

二、实验原理整流是把交流电变成单向脉动直流电的过程，整流的基本器件是整流二极管。

利用其单向导电性即可把交流电转换成直流电。

半波整流和桥式整流电路分别如图2.5.1和图2.5.2所示。

在图2.5.1中，经过半波整流后负载上得的直流电压为(K打开时) UL =0.45U2(其中U2为副边电压的有效值)。

在图2.5.2中，经过桥式整流后负载（R + RL ）上的得到的直流电压为（K1、K2同时打开时）U34=0.9U2。

在图2.5.2中，滤波作用则是降低输出电压中的脉动成分，得到较为理想的直流电源，常用的滤波电路有C型、π型和T型。

对于桥式整流C型滤波（合上开关K1），结构简单，其输出电压为 U34≈1.2U2。

R L15V220V U2KU L图9-115V220V图9-2D1D3 D4D2K1 K2U Z R L1KC D w①②③④⑤⑥~470μFRU LU2图2.5.1 半波整流电路图图2.5.2 桥式整流电路图141在图2.5.1中，半波整流C型滤波（合上开关K）其输出电压 UL U2。

经电容滤波后,输出电压的纹波减小,直流分量得到提高。

在图2.5.2中R为限流电阻，其作用是通过调节自身的压降来保持输出电压的基本不变。

Dw为稳压二极管，它是利用其反向击穿的伏安特性来实现稳压的（可参考教材中有关内容）。

若合上K1、K2时，UL=UZ(UZ为稳压二极管的稳压值)。

三、实验设备1、模拟电路实验箱一套2、示波器一台3、数字万用表一块四、实验任务及步骤按表2.5.1所规定的顺序及内容，用万用表电压档（AC或DC）测量有关电压，并用双踪示波器观察有关波形，按实验电路图2.5.2连线。

表2.5.1142五、实验报告要求1.根据所测得的电源电压U12，分别用理论公式计算出相关的U34与U56，并与实测结果进行比较。

物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电.整流电路由整流器件组成。

滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。

滤波电路直接接在整流电路后面，通常由电容器，电感器和电阻器按照一定的方式组合而成.作用是把脉动的直流电变为平滑的直流电供给负载.稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。

直流电源的方框图如图1所示。

滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。

电容器C对直流开路,对交流阻抗小，所以CL对直流阻抗小,对交流阻抗大，因此L 应与负载串联.经过滤波电路后,既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数,改善了直流电压的质量。

一、实验目的1。

了解整流、滤波电路的作用．２。

进一步熟悉示波器的使用.3。

观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。

二、实验原理为方便分析,把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大.电容器在电路中有储存和释放能量的作用,电源供给的电压升高时,它把部分能量储存起来,而当电源电压降低时,就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。

1。

单相半波整流电路电路如图2所示。

设在输入交流电压正半周：A端为正、Ｂ端为负,二极管因承受正向电压而导通,电流I L通路是A-Ｖ1—RＬ－B。

忽略二极管正向压降时,输入电压全部加在负载R L上。

在输入交流电压负半周:B端为正、A端为负,二极管因承受反向电压而截止。

输入电压几乎全部降落在二极管V上，负载ＲＬ上电压基本为零。

图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止，以后周期重复上述过程.2.单相桥式整流电路电路如图３所示。

设在输入交流电压正半周：A端为正、B端为负，即Ａ点电位高于B点电位。

整流滤波与并联稳压电路实验报告一、实验目的本实验的主要目的是掌握整流滤波电路和并联稳压电路的基本原理，了解它们在实际应用中的作用和优缺点，并通过实验验证理论知识。

二、实验原理1. 整流滤波电路整流滤波电路是将交流信号转化为直流信号的一种电路。

其基本原理是利用二极管的单向导通特性，将交流信号中的负半周全部削去，只保留正半周，形成了一个具有脉动直流成分的信号。

接下来通过使用电容器对这个脉动直流进行平滑处理，使得输出信号更加稳定。

2. 并联稳压电路并联稳压电路是一种常见的稳压方式。

其基本原理是在输出端并联一个稳压二极管，当输出端电压过高时，稳压二极管就会导通，将多余的电压分担到自身上；当输出端电压过低时，稳压二极管不导通，则整个输出端所承受的负载电阻就会增大，从而使得输出端电压回到正常值。

三、实验器材1. 交流变压器2. 整流滤波电路实验箱3. 并联稳压电路实验箱4. 示波器、万用表等四、实验过程与结果分析1. 整流滤波电路实验（1）将交流变压器的输出端接入整流滤波电路实验箱中，选择所需的交流电压。

（2）将示波器接入整流滤波电路的输出端口，调节示波器的时间基准和垂直增益，观察输出信号的形态和幅值。

（3）依次更换不同容量的电容，观察输出信号的变化，并记录下各个容量下输出信号的峰值、平均值和纹波系数。

（4）根据记录数据绘制出不同容量下的输出信号曲线图，并分析各个参数之间的关系。

2. 并联稳压电路实验（1）将交流变压器接入并联稳压电路实验箱中，选择所需的交流电压。

（2）将示波器接入并联稳压电路的输出端口，调节示波器的时间基准和垂直增益，观察输出信号的形态和幅值。

（3）依次更换不同规格和型号的稳压二极管，观察输出信号的变化，并记录下各个参数。

（4）根据记录数据绘制出不同稳压二极管下的输出信号曲线图，并分析各个参数之间的关系。

五、实验结论通过本次实验，我们掌握了整流滤波电路和并联稳压电路的基本原理，了解了它们在实际应用中的作用和优缺点。

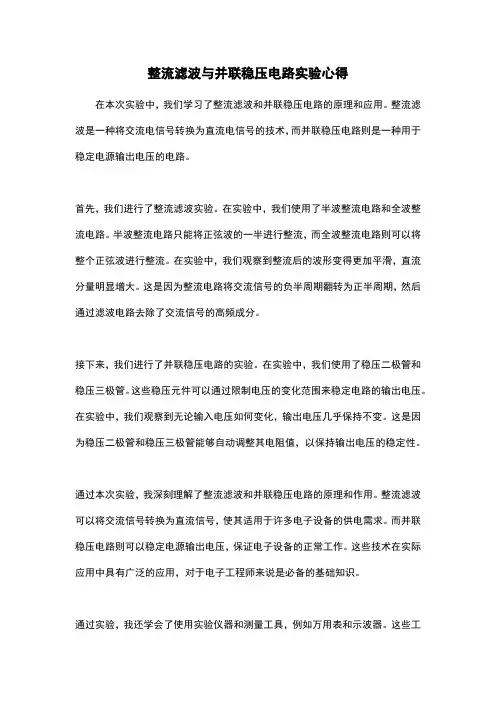

整流滤波与并联稳压电路实验心得在本次实验中，我们学习了整流滤波和并联稳压电路的原理和应用。

整流滤波是一种将交流电信号转换为直流电信号的技术，而并联稳压电路则是一种用于稳定电源输出电压的电路。

首先，我们进行了整流滤波实验。

在实验中，我们使用了半波整流电路和全波整流电路。

半波整流电路只能将正弦波的一半进行整流，而全波整流电路则可以将整个正弦波进行整流。

在实验中，我们观察到整流后的波形变得更加平滑，直流分量明显增大。

这是因为整流电路将交流信号的负半周期翻转为正半周期，然后通过滤波电路去除了交流信号的高频成分。

接下来，我们进行了并联稳压电路的实验。

在实验中，我们使用了稳压二极管和稳压三极管。

这些稳压元件可以通过限制电压的变化范围来稳定电路的输出电压。

在实验中，我们观察到无论输入电压如何变化，输出电压几乎保持不变。

这是因为稳压二极管和稳压三极管能够自动调整其电阻值，以保持输出电压的稳定性。

通过本次实验，我深刻理解了整流滤波和并联稳压电路的原理和作用。

整流滤波可以将交流信号转换为直流信号，使其适用于许多电子设备的供电需求。

而并联稳压电路则可以稳定电源输出电压，保证电子设备的正常工作。

这些技术在实际应用中具有广泛的应用，对于电子工程师来说是必备的基础知识。

通过实验，我还学会了使用实验仪器和测量工具，例如万用表和示波器。

这些工具对于实验的准确性和可靠性起到了至关重要的作用。

我也意识到了实验操作的重要性，例如正确连接电路、合理选取电阻和电容等。

这些细节都对实验结果产生了直接影响。

总的来说，本次整流滤波和并联稳压电路实验让我更深入地理解了电路原理和应用。

通过实际操作，我不仅掌握了实验技巧，还提高了对电子电路的认识。

这对我今后的学习和研究都有着积极的影响。

整流滤波与并联稳压电路实验心得整流滤波与并联稳压电路是电子电路中常见的基础电路,在实际应用中发挥着重要的作用。

本文将介绍这两种电路的实验心得,并阐述它们在电路设计和实验测试中的注意事项。

正文:1. 整流滤波电路实验心得整流滤波电路是电路中最基本的电路之一,用于将高电压转换为低电压,以便于在电子设备中使用。

在整流滤波电路实验中,我们需要掌握以下几个方面的知识和技巧:(1)了解电路原理:整流滤波电路的原理是通过对电路中的电流和电压进行调节,使得输入信号得以被稳定地输出。

在实验中,我们需要理解电路中的各个元件的作用和相互关系,以便更好地设计电路。

(2)选择合适的电路元件:在实验中,我们需要选择合适的电路元件,如二极管、晶体管、电容和电感等,以保证电路的稳定性和可靠性。

(3)掌握电路仿真工具:在实验中,我们需要用到电路仿真工具,如MATLAB等,以模拟电路的真实行为,并进行实验测试。

(4)注意电路参数调节:在实验中,我们需要对电路的参数进行调整,如二极管的正向电压、晶体管的放大倍数等,以保证电路的稳定性和可靠性。

2. 并联稳压电路实验心得并联稳压电路是电路中常用的一种稳压电路,用于稳定输出电压。

在并联稳压电路实验中,我们需要掌握以下几个方面的知识和技巧:(1)了解电路原理:并联稳压电路的原理是通过并联的稳压二极管和稳压电阻来调节输出电压。

在实验中,我们需要理解电路中的各个元件的作用和相互关系,以便更好地设计电路。

(2)选择合适的电路元件:在实验中,我们需要选择合适的电路元件,如二极管、晶体管、电容和电感等,以保证电路的稳定性和可靠性。

(3)掌握电路仿真工具:在实验中,我们需要用到电路仿真工具,如MATLAB等,以模拟电路的真实行为,并进行实验测试。

(4)注意电路参数调节:在实验中,我们需要对电路的参数进行调整,如稳压二极管的正向电压、稳压电阻的阻值等,以保证电路的稳定性和可靠性。

拓展:在实验中,我们还需要注意以下几个方面:(1)注意电路的连接方式:在实验中,我们需要按照正确的连接方式将电路元件连接在一起,以确保电路的稳定性和可靠性。

甘肃政法学院
本科生实验报告
（七）
姓名: 王小龙学院: 计算机科学学院专业: 计算机科学与技术班级: 计本一班实验课程名称:
实验日期: 2012 年06 月20 日指导教师及职称: 吴小红
实验成绩:
开课时间：2011——2012 学年02 学期甘肃政法学院实验管理中心印制
1.交流变压器的作用是把电网交流电压变换成符合电路需要的交流 电压。

2 .整流电路的作用是把交流电变为单相脉动的直流电。

3 •滤波电路的作用是将脉动的直流电压变为平滑的直流电。

4 •整压电路的作用是使输出值流电压基本不受电网电压波动和复杂 电阻变
化的影响，使输出电压稳定。

四、实验过程与分析
1 •整流电路 (1) 半波整流电路
如下图所示:
(2) 桥式整流电路
按表10 . 2实验内容进行实验
3 •稳压电路
并联稳压电路
负载不变时型号测量计算7805 8.08V 4.97V 7905 8.08V -5.04V 7815 17.04V 14.98V 7915 17.04V -13.86V
五、实验总结
1•对于所测数据与理论值比较从存在着一定的误差。

2.所串电阻的大小对稳压状态有一定的影响。

3.在换电压的直时要注意电阻的大小，如果电压过大就会烧坏电阻4在试验中对一些理论知识理解不透彻导致实验出现不必要的误差。

所以以后的学
习要注重理论知识学习。

整流滤波与并联稳压电路实验心得在电子电路实验课程中，我进行了整流滤波与并联稳压电路实验。

通过该实验，我对整流滤波和稳压电路的原理和应用有了更深入的理解，并且学到了一些实践技巧和注意事项。

首先是整流滤波实验。

整流滤波电路是将交流信号转换为直流信号并进行滤波处理的电路。

在实验中，我们使用了半波整流电路和全波整流电路。

半波整流电路只能将正弦交流信号的负半周转换为正半周，而全波整流电路则可以将整个交流信号转换为正半周。

通过实验，我发现全波整流电路相比于半波整流电路具有更高的整流效率和更低的纹波系数。

此外，我还了解到了滤波电容的作用，它能够将整流后的脉动信号进行平滑处理，减小纹波幅度。

实验中，我们通过改变滤波电容的数值，观察到了不同滤波效果，进一步验证了滤波电容的作用。

在实验中，我还学到了一些实践技巧。

首先是焊接技巧，焊接是电子电路实验中必不可少的环节。

在实验中，我注意到焊接时要保证焊接点的接触良好，焊接时间不宜过长以免损坏元器件。

此外，还要注意焊接温度，过高的温度会对元器件造成热损伤。

我还学到了使用万用表来测量电路参数的方法，比如电压、电流和电阻等。

这对于实验结果的准确性和可靠性非常重要。

在实验中，我还学会了使用示波器来观察电路中的波形，这对于分析电路性能和问题排查非常有帮助。

接下来是并联稳压电路实验。

稳压电路是为了保持电路中某一点的电压稳定不变而设计的电路。

在实验中，我们使用了Zener二极管稳压电路和三端稳压器稳压电路。

Zener二极管稳压电路通过反向击穿现象来实现稳压，而三端稳压器则通过负反馈来实现稳压。

通过实验，我发现三端稳压器具有更好的稳压性能和更大的稳压范围。

此外，我还了解到了稳压电路的调节特性，包括静态调节特性和动态调节特性。

静态调节特性指的是在静态工作条件下，稳压电路对负载变化的响应能力；动态调节特性指的是在动态工作条件下，稳压电路对负载变化的响应能力。

这些特性对于稳压电路的应用和设计非常重要。

整流滤波与稳压电路实验报告实验目的：1. 了解整流滤波电路的基本原理和实现方法；2. 掌握稳压电路的基本工作原理和调试方法。

实验原理：整流滤波电路是由整流电路和滤波电路组成。

整流电路能将交流信号转换为单向脉动的直流信号，滤波电路能将脉动的直流信号滤掉其中的杂波，使输出端的电压更加稳定。

整流滤波电路常用于直流电源的设计和制作。

稳压电路是通过反馈控制方式来保持输出端电压不变的电路。

当负载电流变化时，稳压电路能够及时调整输出电压，使电路始终处于稳定的工作状态。

实验内容：本次实验需要设计和制作一个整流滤波电路和一个稳压电路。

整流滤波电路需要使用二极管作为整流器，并且需要使用电容等元件来实现滤波功能。

稳压电路需要使用稳压二极管和电阻来实现电压调节功能。

同时，需要对电路进行合理的焊接和布线，并对电路进行正确的调试和测试。

实验步骤：1. 根据实验要求选购所需元件和工具。

2. 按照电路原理图进行电路的布局和焊接。

3. 接通电源，使用万用表进行电路的基本测试。

4. 进行整流滤波电路的调试和测试，并记录测试数据。

5. 进行稳压电路的调试和测试，并记录测试数据。

6. 对实验结果进行分析和总结。

实验结果：在本次实验中，我们成功设计和制作了一个整流滤波电路和一个稳压电路。

经过调试和测试，整流滤波电路的输出电压为12V，稳定度较高；稳压电路的输出电压为5V，也拥有较好的稳定性。

实验结果表明，整流滤波电路和稳压电路具有良好的性能表现和实用价值。

实验结论：整流滤波电路和稳压电路是电子电路中常用的两种电路。

本次实验通过设计和制作这两种电路，使我们更加深入地了解了这两种电路的基本原理和实现方式，并掌握了相应的调试方法。

同时，实验结果还表明，整流滤波电路和稳压电路在实际工程应用中具有重要的作用。

实验报告：整流滤波与并联稳压电路1. 背景整流滤波电路和并联稳压电路是电子技术中常见的两种电路，它们在实际应用中具有重要的作用。

整流滤波电路用于将交流信号转换为直流信号，并通过滤波器去除信号中的高频噪声；而并联稳压电路则可以在输入电压变化时保持输出电压恒定。

本次实验旨在探究整流滤波和并联稳压原理，并通过实验验证理论结果。

2. 实验目的1.理解整流滤波和并联稳压原理；2.掌握整流滤波和并联稳压电路的设计方法；3.通过实验验证理论计算结果。

3. 实验原理3.1 整流滤波电路整流滤波电路主要由二极管桥整流器和滤波器组成。

二极管桥整流器可以将输入的交流信号转换为具有相同幅值但只有正半周或负半周的脉动直流信号。

然后，通过选取合适的滤波器进行滤波操作，去除脉动直流信号中的高频噪声，得到平滑的直流输出信号。

3.2 并联稳压电路并联稳压电路是通过将稳压二极管与负载电阻并联连接来实现稳压功能的。

当输入电压波动时，稳压二极管会自动调节其导通电流，以保持输出电压恒定。

在并联稳压电路中，负载电阻的值和稳压二极管的特性参数需要根据实际需求进行选择。

4. 实验装置与器材1.交流电源2.整流滤波器实验箱3.示波器4.多用表5.二极管、稳压二极管等元件5. 实验步骤与结果5.1 整流滤波电路实验步骤1.按照给定的原理图连接整流滤波电路；2.将交流电源接入整流滤波器输入端；3.调节交流电源输出，观察示波器上输出信号的变化，并记录测量值；4.更换不同容值的滤波电容，重复步骤3。

5.1 整流滤波电路实验结果通过实验测量得到的输出电压波形如下图所示：根据测量结果，可以计算出整流滤波电路的纹波系数为0.05，平均输出电压为12V。

5.2 并联稳压电路实验步骤1.按照给定的原理图连接并联稳压电路；2.将交流电源接入并联稳压电路输入端；3.调节交流电源输出，观察示波器上输出信号的变化，并记录测量值；4.更换不同负载阻值，重复步骤3。

5.2 并联稳压电路实验结果通过实验测量得到的输出电压与输入电压关系如下表所示：输入电压（V）输出电压（V）10 9.820 9.730 9.6根据测量结果，可以发现并联稳压电路在不同输入电压下能够保持输出电压基本恒定。

一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。

其工作原理主要通过二极管的导通和截止来实现。

在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。

这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。

二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。

其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。

在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。

三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。

其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。

四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。

其工作原理主要包括串联稳压和并联稳压两种方式。

串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。

五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。

在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。

对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。

六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。

1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。

实验6 整流滤波与稳压电路一、实验目的1. 理解单相半波和单相桥式整流电路的工作原理。

2. 理解电容滤波电路的工作原理及外特性。

3. 掌握稳压二极管构成的并联稳压电路工作原理。

4. 学习三端集成稳压电路的使用方法。

5.熟悉直流稳压电源的性能指标及测试方法。

二、实验任务基本实验任务1. 选择二极管组成整流电路，测试半波、桥式整流电路的性能。

2. 测量不同容量的电容滤波电路的输出波形和外特性，分析电容滤波性能。

3. 测量稳压二极管构成的并联稳压电路的性能参数。

扩展实验任务1.用三端集成稳压器LM317组成稳压电路，并测量电路的性能参数。

2.设计一个能够给300Ω的负载电阻提供5V稳定的直流电压的电源。

（1）选择与要求符合的电路结构；（2）通过计算，选择合适的器件参数；（3）画出电路，列出器件清单。

三、实验器材1．双踪示波器2．台式数字万用表3. 模拟电路实验箱四、实验原理能将交流电变换为稳定的直流电的电路称为直流稳压电源。

直流稳压电源的结构框图如图10.1图10.1 直流稳压电源的原理框图所示。

1.电源变压器电源变压器将输入的220V（50Hz）交流电压变换为整流电路适用的交流电压。

同时还起到了将强、弱电隔离的作用，所以该电源变压器又称隔离变压器。

2. 整流电路 整流电路是利用二极管的单向导电性，将交流电变成单向脉动的直流电。

常用的单相整流电路有单相半波与单相桥式整流。

单相半波整流电路由一只二极管组成，如图10.2（a ）所示。

该电路输入为变压器副边的正弦交流电压，输出为只保留输入电压正半周的单向脉动直流电压，波形如图10.2（b ）所示。

若将D 看做理想二极管，则输出电压的平均值与变压器付边电压有效值的关系是：U 0=0.45U 2。

单相桥式整流由四只二极管组成整流桥，如图10.3（a ）所示。

在输入电压的正半周，D 1和D 3导通， D 2和D 4截止，输出电压为u 2的正半周；在输入电压的负半周，D 2和D 4导通， D 1和D 3截止，输出电压是将u 2的负半周反相后加到负载上，输出电压波形如图10.3（b ）所示。

整流滤波与并联稳压
整流滤波和并联稳压是电子电路中常用的两种技术。

下面将分别解释这两种技术的原理和应用。

整流滤波是将交流电转换成直流电的一种技术。

在交流电中，电流方向会不断变化，而在直流电中，电流方向保持不变。

整流器可以将交流电信号转换成单向的直流电信号。

然而，由于整流器输出的直流电信号中仍然存在着很多的高频噪声和纹波，需要通过滤波电路来去除这些干扰信号。

滤波电路是由电容和电感等元器件构成的，可以过滤掉电信号中的高频成分，使得输出信号更加平滑稳定。

整流滤波电路广泛应用于电源和电子设备中。

并联稳压是一种电压稳定器的技术，用于保持输出电压的恒定不变。

在电路中，负载电阻的变化会导致输出电压的变化，而并联稳压可以通过在负载电阻旁边加入电压稳定器来实现电压的稳定。

电压稳定器是由稳定管和稳压二极管等元器件构成的，并具有自动调节电压的功能。

当负载电阻变化时，稳定器会自动调节电流，以保持输出电压恒定。

并联稳压广泛应用于电子设备和自动控制系统中，能够提高系统的稳定性和可靠性。

综上所述，整流滤波和并联稳压是电子电路中常用的两种技术，分别用于转换电信号和稳定电压。

它们在电子设备和自动控制系统中有着广泛的应用。

整流滤波与与稳压电路实验报告整流滤波稳压电路实验实训三整流滤波电路及稳压管电路一、实训的目的1．掌握单相桥式整流电路的应用2．掌握电容滤波电路的特性3．掌握稳压管稳压的应用和测试二、实训电路三、实训内容与步骤1. 整流电路（1）按图14-1连接好实训电路，不加滤波电容，取RL=240?，将实训台上AC220V交流电源用实训连接线和DDZ-21上变压器的220 V输入端相连接，低压交流电源14V连接到实训电路的输入端。

（2）打开电源开关，用直流电压表测UL，并与理论计算值相比较。

（3）用示波器分别观察U2和UL的波形，并绘制其波形图。

2.滤波电路（1）按图14-1连接好实训电路，取RL=240?，C=470uF，将实训台上低压交流电源14V连接到实训电路的输入端。

（2）打开电源开关，用直流电压表测UL，并与理论计算值相比较。

（3）用示波器分别观察U2和UL的波形，并绘制其波形图。

3.稳压二极管稳压电路（1）按图14-2连接好实训电路，取RL=240?，C=470uF，整流电路同图1实训电路，将实训台上低压交流电源10V连接到实训电路的输入端。

（2）打开电源开关，用直流电压表测稳压二极管两端电压。

（3）将240?的电阻换成120?+1k电位器，改变电位器的阻值，在测量稳压管两端电压，看稳压二极管两端电压变化情况，根据稳压二极管的工作原理说明上述现象。

四、实训总结1.改接电路，必须切断交流电源。

2.总结整流、滤波电路特点。

3.总结稳压管稳压电路的特性。

篇二：整流滤波电路实验报告整流滤波电路实验报告姓名：XXX 学号：5702112116 座号：11 时间：第六周星期4一、实验目的1、研究半波整流电路、全波桥式整流电路。

2、电容滤波电路，观察滤波器在半波和全波整流电路中的滤波效果。

3、整流滤波电路输出脉动电压的峰值。

4、初步掌握示波器显示与测量的技能。

二、实验仪器示波器、6v交流电源、面包板、电容（10μF*1，470μF*1）、变阻箱、二极管*4、导线若干。

实验十五整流滤波与并联稳压电路一，实验目的1，熟悉单相半波，全波桥式整流，滤波电路和并联稳压电路的工作原理2，掌握整流，滤波及稳压电路的特点及测试方法二，实验仪器示波器，数字万用表，直流电源，低频信号发生器三，实验内容1，半波整流的实验电路如图所示U2,UL的波形如下：桥式整流：波形如下2，电容滤波电路实验电路如图所示：（1）分别用不同电容接入电路，R先不接，用示波器观察波形，用电压表测UL并记录接470微法电容时，波形图如下测得UL为14V接100微法时测得UL为13.8V(2)接上R=1千欧，重复上述实验UL为4.48V,电容为100微法电容为1000微法，电压为4.48V (3)将RL改为200欧姆，重复上述实验电容为100毫法，电压为1.42V电容500微法，电压为1.36V 3，并联稳压电路按下图连接电路（1）观察电路在输入电压不变，负载变化时电路的稳压性能，电流为1mA,输出为2.077V电流为5mA,输出电压为2.028V电流为10mA 时，输出电压为1.963V014.125LU R I ∆==Ω∆（2）观察电路在负载不变，输入电压变化时电路的稳压性能用可调的直流电压变化模拟整流滤波电路的输出，并接至稳压电路的输入端，当输入电压为10V,8V,9V,11V,12V,测量电路的输出电压U0并记录，有实验数据计算稳压系数 输入电压为10V输出电压为2.079V输入电压为8V,输出电压为1.913V输入电压为9V,输出电压为2.006V输入电压为11V时，输出电压为2.136V输入电压为12V,输出电压为2.184V计算得稳压系数为;00/0.82/I I U U S U U ∆==∆实验十七 集成稳压器一，实验目的1，了解集成稳压器的特性和使用方法2，掌握直流稳压电源主要参数测试方法二，实验仪器示波器，数学万用表三，实验内容（1）可调稳压器实验电路如下图所示。

W317最大输入电压为40V,输出1.2-37V 可调，最大输出电流100mA,按图连线，并测试：（1）电压输出范围由图可得其输出电压范围为1.2---37V。
