成缆工序工艺规范

成缆设备型工艺操作规程一、前言成缆是由多股细钢丝或钢丝绞合而成的锚缆，是海上钻井平台和大型船舶的重要组成部分。

为了确保成缆的质量和安全使用，需要制定出一套科学、规范的工艺操作规程，以确保成缆的结构、机械性能以及表面质量等方面指标符合标准要求。

本文档旨在介绍成缆设备型工艺操作规程，内容包括成缆的制造工艺、成缆设备的操作规范和注意事项等方面。

二、成缆的制造工艺2.1 材料准备制作成缆的原材料主要有钢绳、芯子、合股线等。

在进行成缆制造之前，需要对这些原材料进行严格的检查和筛选，以确保材料的质量符合要求。

具体操作如下：1.对钢绳进行拉伸试验，确定钢绳的强度和伸长率等物理指标是否符合要求。

2.对芯子进行外观检查，包括芯子的孔径、表面质量等方面；同时对芯子的硬度、抗拉强度等机械指标进行检测。

3.对合股线进行外观检查，包括表面质量、直径误差等；同时对合股线的抗拉强度、扭转角度等机械指标进行检测。

2.2 成缆制造过程成缆的制造过程主要包括加工合股线、缠绕芯子、成缆绞制等环节。

具体操作如下：2.2.1 加工合股线1.根据成缆结构设计要求，将合股线按一定长度分成若干段。

2.将合股线经过拉伸处理，以保证其机械性能符合要求。

3.对拉伸后的合股线进行预拧，保证合股线内部的张力分布均匀。

4.对预拧后的合股线进行定长、定重切割，以便后续的芯子缠绕。

2.2.2 缠绕芯子1.将预处理好的芯子放置在芯子缠绕机上，并固定好端头。

2.将预处理好的合股线沿芯子的轴向缠绕，保持缠绕张力均匀、线径一致。

3.缠绕完成后，固定好合股线末端，并对缠绕芯子进行外观检查和质量测试。

2.2.3 成缆绞制1.将缠好芯子的合股线根据设计要求，经过指定的角度和长度的绞制。

2.在绞制过程中，要保证绞制张力不小于设计张力，同时要避免发生合股线断股或绞缆过松的情况。

3.绞制完成后，对成缆进行质量检测，检查强度、伸长率、扭矩等指标，确保成缆符合标准要求。

三、成缆设备的操作规范和注意事项3.1 缠绕机操作规范1.操作前必须检查缠绕机的各项设备是否正常运行，如电源线、控制面板等。

电缆制作通用工艺规范本规范规定了电缆制作中的工艺要求，适用于XXX公司航插电缆。

在制作电缆时，需要遵循下列规范性引用文件：HB 7262.1-95、HB 7262.2-95、QJ 146Z-1985、QJ 603A-2006、QJ 1722-1989和SJ A-2008.在制作电缆时，需要注意环境要求和一般要求。

工作场地应通风、照明良好，并保持适宜的温度和湿度。

工作区应保持清洁，无灰尘和杂物，并禁止洒水、吸烟和饮食。

工作台上应有防静电台垫等防静电措施，并配备触电断路保护装置。

技术文件、工具、元器件等应放在规定的地方。

操作人员必须是持证上岗人员，并定期接受培训。

在导线端头处理方面，首先需要进行下料。

用钢直尺/卷尺按照技术文件上长度留有1～2次焊接余量量取导线，用剪刀/剥线钳裁剪导线。

在量取导线长度时，导线应呈自然的平直状态，不应扭曲，也不应拉得过紧。

剥除绝缘层时，应按照技术文件上要求或焊杯深度加1～2mm余量剥除，一般在5mm～15mm范围内。

用剥线钳剥除导线上绝缘层，保证剥除绝缘层后线芯无损伤，切口整齐平整。

捻头时，应用镊子等工具将剥除绝缘层的多股绞合芯线按照原绞合方向绞合，绞合应松紧适宜，均匀顺直，绞合后不能损伤线芯。

搪锡时，应用电烙铁给线芯搪锡，线芯上搪锡层要均匀、无焊瘤，线芯上搪锡段与绝缘层之间留有0.5～1mm不搪锡段。

在屏蔽层处理方面，不接地屏蔽层处理需要用剥线钳剥除导线外绝缘层，保证屏蔽层无损伤。

将屏蔽层修剪至距外绝缘层1～2mm，将8～10mm热缩管套装在屏蔽层上，保证屏蔽层无外露，然后用热风枪吹紧热缩管。

接地屏蔽层处理与不接地屏蔽层处理类似。

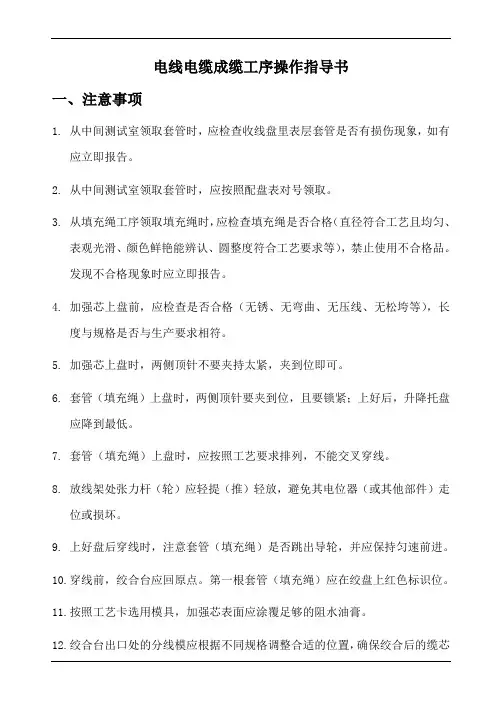

电线电缆成缆工序操作指导书一、注意事项1.从中间测试室领取套管时，应检查收线盘里表层套管是否有损伤现象，如有应立即报告。

2.从中间测试室领取套管时，应按照配盘表对号领取。

3.从填充绳工序领取填充绳时，应检查填充绳是否合格（直径符合工艺且均匀、表观光滑、颜色鲜艳能辨认、圆整度符合工艺要求等），禁止使用不合格品。

发现不合格现象时应立即报告。

4.加强芯上盘前，应检查是否合格（无锈、无弯曲、无压线、无松垮等），长度与规格是否与生产要求相符。

5.加强芯上盘时，两侧顶针不要夹持太紧，夹到位即可。

6.套管（填充绳）上盘时，两侧顶针要夹到位，且要锁紧；上好后，升降托盘应降到最低。

7.套管（填充绳）上盘时，应按照工艺要求排列，不能交叉穿线。

8.放线架处张力杆（轮）应轻提（推）轻放，避免其电位器（或其他部件）走位或损坏。

9.上好盘后穿线时，注意套管（填充绳）是否跳出导轮，并应保持匀速前进。

10.穿线前，绞合台应回原点。

第一根套管（填充绳）应在绞盘上红色标识位。

11.按照工艺卡选用模具，加强芯表面应涂覆足够的阻水油膏。

12.绞合台出口处的分线模应根据不同规格调整合适的位置，确保绞合后的缆芯能及时被扎纱扎住。

13.按下操作面板上的“启动”按钮前，应检查速度电位器是否回零。

14.生产线升降速时不要太快，并应观察放线、收线是否正常。

确认正常后方可升至正常速度。

15.设备自动急停后，应检查所有套管是否有打折现象，以及扎纱和绞合节距情况，发现问题及时处理、报告。

16.按照工艺卡设置缆芯绞合节距，上盘前还应用卷尺实际测量其数值，需要时作相应微调。

17.时刻注意扎纱是否正常（尤其是第一道扎纱），发现断纱立即停机处理。

18.收线盘上盘时，两侧顶针不要夹持太紧，夹到位即可。

19.选择合格收线盘具（盘具内表面应光滑、无变形等），调整合适收线电压。

20.排线应基本平整，无压线、松垮等现象。

下盘系缆头时不得串线。

21.收线时，应根据张力轮位置适当调整收线电压。

5、成缆接头规定：先剥去绝缘线芯的绝缘层，只留有适当的导电线芯的股数，再进行扭接。接头应牢固，接头处的外径不得超过成缆外径，并在接头处做好明显的标记。
6、成缆后的线芯应紧密，圆整，各根线芯张力均匀，并无任何损伤。
7、收线张力应适当调节，排线平整不乱，最外层离侧板边缘距离应大于20mm。每盘线的第一个头子应伸出盘外350-500mm，以方便挤橡接头，最后一个头子应扎固好。
3、屏蔽型电缆的动力线芯绝缘外必须有一层半导电曾，并且应无漏包或缺胶现象。屏蔽型电缆的地线为半导电胶挤包地线，垫芯为半导电胶垫芯；非屏蔽型电缆的垫芯为阻燃胶。MC,MCP型采煤机软电缆的控制线芯应成缆，然后作为第四线芯与动力线芯成缆，地线置于中心。
4、成缆线芯外均应绕包一层阻燃型午防布带，包带应平整无皱，密实无漏包现象。
8、每盘线成缆线芯经自检合格后，应填挂好标签。
成缆Байду номын сангаас艺操作规程
1、绝缘线芯成缆时，必须按照工艺卡的规定，调好节距、绞向，按线芯直径配好适当压膜，MC,MCP,MZ,MZP型电缆的导体单线应为镀锡铜线，其他电缆的导体单线可以镀锡或不镀锡。绝缘线芯应颜色鲜明，圆整，无裂缝和机械损伤，经自检合格后，方能投产。
2、每套绝缘线芯成缆必须满足识别标志要求：两芯电缆的绝缘分红，白色；三芯电缆绝缘分红、白、浅蓝色。地线为黑色。控制线芯可印号和分色。五芯及以上电缆的绝缘线芯和控制线芯一般为印号，也可分色。
