电缆成缆工艺讲义

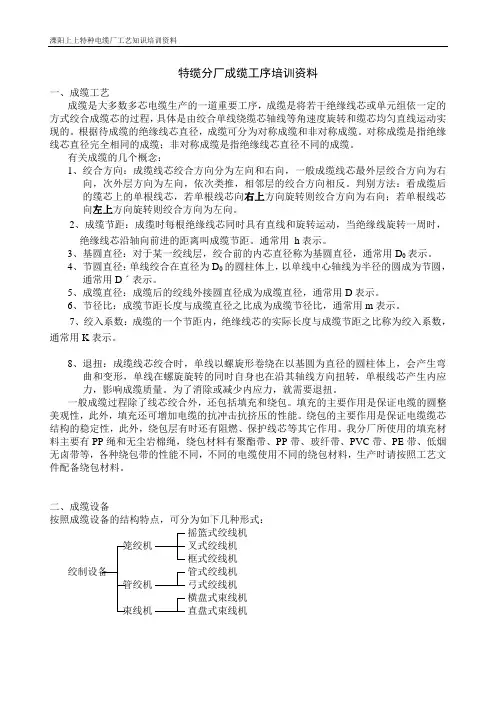

特缆分厂成缆工序培训资料一、成缆工艺成缆是大多数多芯电缆生产的一道重要工序，成缆是将若干绝缘线芯或单元组依一定的方式绞合成缆芯的过程，具体是由绞合单线绕缆芯轴线等角速度旋转和缆芯均匀直线运动实现的。

根据待成缆的绝缘线芯直径，成缆可分为对称成缆和非对称成缆。

对称成缆是指绝缘线芯直径完全相同的成缆；非对称成缆是指绝缘线芯直径不同的成缆。

有关成缆的几个概念：1、绞合方向：成缆线芯绞合方向分为左向和右向，一般成缆线芯最外层绞合方向为右向，次外层方向为左向，依次类推，相邻层的绞合方向相反。

判别方法：看成缆后的缆芯上的单根线芯，若单根线芯向右上方向旋转则绞合方向为右向；若单根线芯向左上方向旋转则绞合方向为左向。

2、成缆节距：成缆时每根绝缘线芯同时具有直线和旋转运动，当绝缘线旋转一周时，绝缘线芯沿轴向前进的距离叫成缆节距。

通常用h表示。

3、基圆直径：对于某一绞线层，绞合前的内芯直径称为基圆直径，通常用D0表示。

4、节圆直径：单线绞合在直径为D0的圆柱体上，以单线中心轴线为半径的圆成为节圆，通常用Dˊ表示。

5、成缆直径：成缆后的绞线外接圆直径成为成缆直径，通常用D表示。

6、节径比：成缆节距长度与成缆直径之比成为成缆节径比，通常用m表示。

7、绞入系数：成缆的一个节距内，绝缘线芯的实际长度与成缆节距之比称为绞入系数，通常用K表示。

8、退扭：成缆线芯绞合时，单线以螺旋形卷绕在以基圆为直径的圆柱体上，会产生弯曲和变形，单线在螺旋旋转的同时自身也在沿其轴线方向扭转，单根线芯产生内应力，影响成缆质量。

为了消除或减少内应力，就需要退扭。

一般成缆过程除了线芯绞合外，还包括填充和绕包。

填充的主要作用是保证电缆的圆整美观性，此外，填充还可增加电缆的抗冲击抗挤压的性能。

绕包的主要作用是保证电缆缆芯结构的稳定性，此外，绕包层有时还有阻燃、保护线芯等其它作用。

我分厂所使用的填充材料主要有PP绳和无尘岩棉绳，绕包材料有聚酯带、PP带、玻纤带、PVC带、PE带、低烟无卤带等，各种绕包带的性能不同，不同的电缆使用不同的绕包材料，生产时请按照工艺文件配备绕包材料。

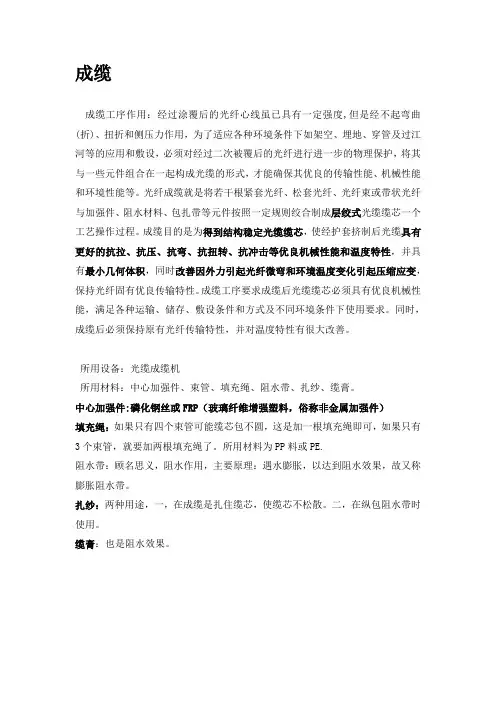

成缆成缆工序作用：经过涂覆后的光纤心线虽已具有一定强度,但是经不起弯曲(折)、扭折和侧压力作用，为了适应各种环境条件下如架空、埋地、穿管及过江河等的应用和敷设，必须对经过二次被覆后的光纤进行进一步的物理保护，将其与一些元件组合在一起构成光缆的形式，才能确保其优良的传输性能、机械性能和环境性能等。

光纤成缆就是将若干根紧套光纤、松套光纤、光纤束或带状光纤与加强件、阻水材料、包扎带等元件按照一定规则绞合制成层绞式光缆缆芯一个工艺操作过程。

成缆目的是为得到结构稳定光缆缆芯，使经护套挤制后光缆具有更好的抗拉、抗压、抗弯、抗扭转、抗冲击等优良机械性能和温度特性，并具有最小几何体积，同时改善因外力引起光纤微弯和环境温度变化引起压缩应变，保持光纤固有优良传输特性。

成缆工序要求成缆后光缆缆芯必须具有优良机械性能，满足各种运输、储存、敷设条件和方式及不同环境条件下使用要求。

同时，成缆后必须保持原有光纤传输特性，并对温度特性有很大改善。

所用设备：光缆成缆机所用材料：中心加强件、束管、填充绳、阻水带、扎纱、缆膏。

中心加强件:磷化钢丝或FRP（玻璃纤维增强塑料，俗称非金属加强件）填充绳：如果只有四个束管可能缆芯包不圆，这是加一根填充绳即可，如果只有3个束管，就要加两根填充绳了。

所用材料为PP料或PE.阻水带：顾名思义，阻水作用，主要原理：遇水膨胀，以达到阻水效果，故又称膨胀阻水带。

扎纱：两种用途，一，在成缆是扎住缆芯，使缆芯不松散。

二，在纵包阻水带时使用。

缆膏：也是阻水效果。

（1）旋转放线机（2）放线支架（3）控制台（4）电子柜（5）包扎开孔头（6）缓冲器支架（7）旋转履带（8）模具支撑（9）盘绞机绞合工艺图层绞式光缆成缆工艺层绞结构是将含光纤的松套光纤、加强件单元、阻水材料和包扎带等材料或其它形式结构的缆芯作为基本单元元件（如一层或多层骨架槽式带状光纤缆芯单元）利用绞合机通过某种绞合方式绞合成缆的一个工艺操作过程。

其工艺基本上延袭了电缆生产的工艺，在三种成缆操作中，它是最成熟的工艺技术。

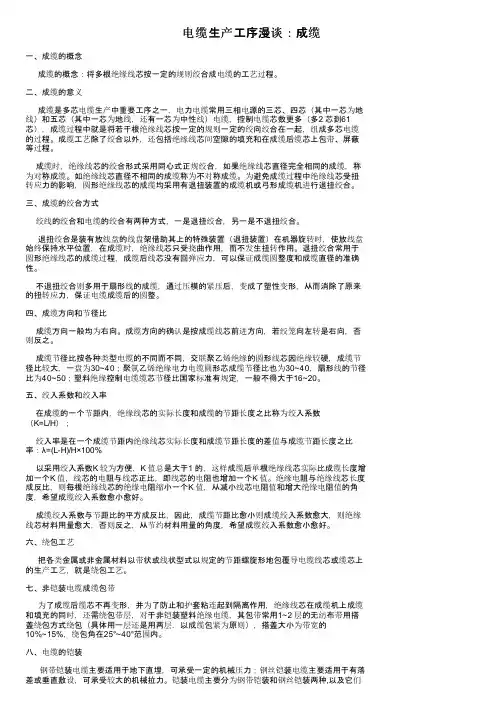

电缆生产工序漫谈：成缆一、成缆的概念成缆的概念：将多根绝缘线芯按一定的规则绞合成电缆的工艺过程。

二、成缆的意义成缆是多芯电缆生产中重要工序之一，电力电缆常用三相电源的三芯、四芯（其中一芯为地线）和五芯（其中一芯为地线，还有一芯为中性线）电缆，控制电缆芯数更多（多2 芯到61芯），成缆过程中就是将若干根绝缘线芯按一定的规则一定的绞向绞合在一起，组成多芯电缆的过程。

成缆工艺除了绞合以外，还包括绝缘线芯间空隙的填充和在成缆后缆芯上包带、屏蔽等过程。

成缆时，绝缘线芯的绞合形式采用同心式正规绞合，如果绝缘线芯直径完全相同的成缆，称为对称成缆。

如绝缘线芯直径不相同的成缆称为不对称成缆。

为避免成缆过程中绝缘线芯受扭转应力的影响，圆形绝缘线芯的成缆均采用有退扭装置的成缆机或弓形成缆机进行退扭绞合。

三、成缆的绞合方式绞线的绞合和电缆的绞合有两种方式，一是退扭绞合，另一是不退扭绞合。

退扭绞合是装有放线盘的线盘架借助其上的特殊装置（退扭装置）在机器旋转时，使放线盘始终保持水平位置，在成缆时，绝缘线芯只受挠曲作用，而不发生扭转作用。

退扭绞合常用于圆形绝缘线芯的成缆过程，成缆后线芯没有回弹应力，可以保证成缆圆整度和成缆直径的准确性。

不退扭绞合则多用于扇形线的成缆，通过压模的紧压后，变成了塑性变形，从而消除了原来的扭转应力，保证电缆成缆后的圆整。

四、成缆方向和节径比成缆方向一般均为右向。

成缆方向的确认是按成缆线芯前进方向，若绞笼向左转是右向，否则反之。

成缆节径比按各种类型电缆的不同而不同，交联聚乙烯绝缘的圆形线芯因绝缘较硬，成缆节径比较大，一盘为30~40；聚氯乙烯绝缘电力电缆圆形芯成缆节径比也为30~40，扇形线的节径比为40~50；塑料绝缘控制电缆缆芯节径比国家标准有规定，一般不得大于16~20。

五、绞入系数和绞入率在成缆的一个节距内，绝缘线芯的实际长度和成缆的节距长度之比称为绞入系数（K=L/H）；绞入率是在一个成缆节距内绝缘线芯实际长度和成缆节距长度的差值与成缆节距长度之比率：λ=(L-H)/H×100%以采用绞入系数K 较为方便，K 值总是大于1 的，这样成缆后单根绝缘线芯实际比成缆长度增加一个K 值，线芯的电阻与线芯正比，即线芯的电阻也增加一个K 值。

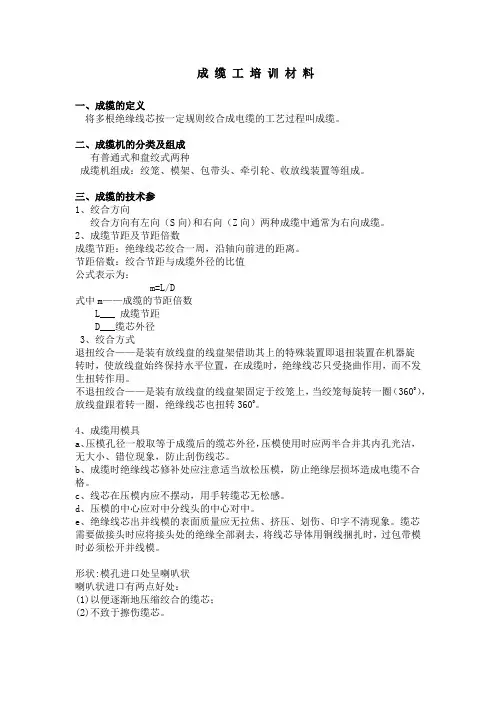

成缆工培训材料一、成缆的定义将多根绝缘线芯按一定规则绞合成电缆的工艺过程叫成缆。

二、成缆机的分类及组成有普通式和盘绞式两种成缆机组成：绞笼、模架、包带头、牵引轮、收放线装置等组成。

三、成缆的技术参1、绞合方向绞合方向有左向（S向)和右向（Z向）两种成缆中通常为右向成缆。

2、成缆节距及节距倍数成缆节距：绝缘线芯绞合一周，沿轴向前进的距离。

节距倍数：绞合节距与成缆外径的比值公式表示为：m=L/D式中m——成缆的节距倍数L___ 成缆节距D___缆芯外径3、绞合方式退扭绞合——是装有放线盘的线盘架借助其上的特殊装置即退扭装置在机器旋转时，使放线盘始终保持水平位置，在成缆时，绝缘线芯只受挠曲作用，而不发生扭转作用。

不退扭绞合——是装有放线盘的线盘架固定于绞笼上，当绞笼每旋转一圈（3600），放线盘跟着转一圈，绝缘线芯也扭转3600。

4、成缆用模具a、压模孔径一般取等于成缆后的缆芯外径，压模使用时应两半合并其内孔光洁，无大小、错位现象，防止刮伤线芯。

b、成缆时绝缘线芯修补处应注意适当放松压模，防止绝缘层损坏造成电缆不合格。

c、线芯在压模内应不摆动，用手转缆芯无松感。

d、压模的中心应对中分线头的中心对中。

e、绝缘线芯出并线模的表面质量应无拉焦、挤压、划伤、印字不清现象。

缆芯需要做接头时应将接头处的绝缘全部剥去，将线芯导体用铜线捆扎时，过包带模时必须松开并线模。

形状:模孔进口处呈喇叭状喇叭状进口有两点好处：(1)以便逐渐地压缩绞合的缆芯；(2)不致于擦伤缆芯。

四、线芯排列1、多层线芯或线组绞合成缆时，最外层线芯（线组）成缆节径比应最小，里层应逐渐加大，这样才能使成缆缆芯结构稳定。

2、线芯（线组）排列：1、电力电缆、二芯：红、兰(老标准为浅兰)；三芯：黄、绿、红（老标准排列为红、黄、绿）四芯：黄、绿、红、兰（老标准排列为红、黄、绿、浅兰）五芯：黄、绿、红、浅兰、黑（黄绿双色）。

注：线芯颜色应按顺时针方向排列。

2、控制电缆，按线芯编码1、2、3……从内向外依次按顺时针方向排列。

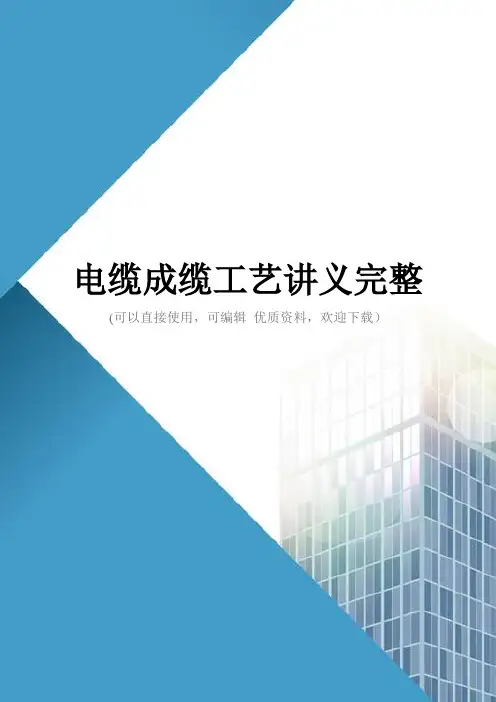

电缆成缆工艺讲义完整(可以直接使用，可编辑优质资料，欢迎下载）电缆成缆工艺讲义一、成缆的目的电缆是用来传输电能或控制信号的。

电力设备用电多数是用多相电源，所以电力电缆是多芯的，常用三相电源的三芯电缆或四芯电缆（其中有一芯作为地线）。

控制电缆主要是用于控制设备的线路，控制电缆需要的根数一般很多，因此控制电缆往往做成多芯的。

这样不仅使用方便、经济，而且使用三相电源送电的三相电缆成缆在一起，可以使三相磁场抵消,减少损耗。

因此，在成缆工序中，是将二芯、三芯，甚至是几十芯绞合在一起。

组成多芯电缆。

这种将绝缘线芯按一定的规则绞合在一起，包括绞合时线芯间空隙的填充和在成缆上的包带过程，叫做成缆。

成缆时，绝缘线芯的绞合形式是采用同心层正规绞合，绝缘线芯直径相同的成缆叫做对称成缆，绝缘线芯直径不同的成缆叫做非对称成缆。

虽然根据需要根数的绝缘线芯绞合在一起的电缆，使用方便经济，但有些电缆是不成缆的，如高压电缆等，这是为了避免结构太大而笨重和技术设备上的原因，制造成单芯电缆。

二、成缆绝缘线芯及其它原材料1. 从成缆使用材料上分类2.成缆各辅料的作用a. 包带：包带都有将绞合线缆扎紧、包缚成形的作用，同时根据包带材料不同还具有其他特殊作用，如玻纤带有一定的耐火作用。

b. 填充：填充都有使成缆后电缆外形圆整，不易变形的作用，同时根据填充材料的不同还有其它特殊作用，如阻燃填充有阻燃的作用。

3. 从成缆结构来看a.由绝缘线芯数的多少，可将成缆分为：两芯，3芯，4芯，5芯，多芯成缆；b.由绝缘线芯数的几何形状，可将成缆分为：圆形线芯，扇形线芯，瓦形+方形，平扇+方形，扇形+圆形等绝缘线芯成缆。

c. 我公司生产的电缆主要有两芯，三芯等截面圆形电缆，三芯等截面扇形电缆，四芯、5芯等截面扇形电缆，3+1小扇形电缆，3+1大扇形电缆，4+1芯电缆，以及2芯到37芯的控制电缆。

我公司电力电缆结构示意图如下：三、成缆的基本工艺参数2. 绞合方向：成缆绞合方向有左向右向之分，区别的方法即：将绝缘线芯成缆后，水平放置向前看，如果是左旋为左向，右旋为右向，电缆最外层成缆应为右向。

成缆工艺学目录第一章：序言第二章：材料和半成品第一节：绝缘线芯第二节；常用材料第三章：成缆工艺装备第一节：成缆机的种类及生产范围第二节：成缆机的结构组成及传动系统第三节：成缆模具和盘具第四节：设备的维护保养第四章：成缆工艺第一节：成缆工艺基本知识第二节：成缆工艺计算第三节：填充、包带及干燥第四节；扇形线芯成缆第五节：分相铅报电缆的成缆第五章：成缆质量控制第一节：成缆质量控制第二节：废品种类及防止方法第一章绪论电缆是用来传输电能或控制信号的。

电力设备用电多数是使用多相电源，所以电力电缆是多芯的，常用三相电源的三芯电缆或四芯电缆（其中有一芯作为地线）。

控制电缆主要是用于控制设备的线路，控制线路需要的根数一般是很多的，因此控制电缆往往是做成多芯的。

这样不仅使用方便、经济，而且对使用三相电源送电的三芯电缆成缆在一起，可以使三相磁场抵消，减小损耗。

因此，在成缆工序中，是将两芯、三芯，甚至是几十根的绝缘线芯绞合在一起。

组成多芯电缆。

这种将绝缘线芯按一定的规则绞合起来的工艺过程，包括绞合时线芯间空隙的填充和在成缆上的包带过程，叫做成缆。

成缆时，绝缘线芯的绞合形式是采用同心层正规绞合，绝缘线芯直径相同的成缆叫做对称成缆，绝缘线芯中直径不同的叫做非对称成缆。

虽然根据需要根数的绝缘线芯绞合在一起的电缆，使用方便经济，但有些电缆是不成缆的，如高压电缆等，这是为了避免结构太大而笨重和技术设备上的原因，制造成单芯电缆。

本书只介绍电缆的成缆工艺极其有关的基础理论。

第二章 材料和半成品第一节绝缘线芯一、导电线芯导电材料有银、铜、金、铝等，但考虑经济与资源等因素，常用的导体有铜和铝两种。

铜导体分软、硬、特硬三种状态。

在电力电缆中一般采用软铜线(TR)，要求它的电阻率不大于0.017241Ω·mm2/m，伸长率对不同线径的铜线要求是不同的，线径大伸长率也就大。

线径从0.66～3.00mm 的伸长率为25%，线径3.15～8.00mm的伸长率为30%。

成缆工艺学第一章、概述第一节线芯绞制的涵义一、导体的绞合所谓绞合，就是将若干个根相同直径或不同直径的单线，按一定的方向和一定的规则绞合在一起，成为一个整体的绞合线芯。

绞合的导线直接作为电线使用时，称为裸绞线，如铜绞线、铝绞线和钢绞线等，用于架空输电线路及电气设备连接线；绞合的导线如用作绝缘电线电缆的导体时，称为绞合线芯，属于绝缘电线电缆的主要组成部分。

绞合工艺是裸电线和绝缘电线电缆生产中的一个重要环节，是电线电缆生产技术中广为应用的一项基本工艺。

二、绝缘线芯的成缆成缆是由若干个根绝缘线芯或单元组按一定方向和一定规则进行绞合为成缆线芯的过程。

成缆也是绞合，成缆工艺中除了绞合之外，还包括了填充、包带绕包、铜带屏蔽绕包和钢带铠装等工艺。

三、线芯绞制的特点1、柔软性好。

由于电线电缆在不同场合下使用，载流量不相同，导体截面也有大有小，随着导线截面增大，导体直径也随之增大，使导线弯曲发生困难，如果采用多根小直径的单线绞合起来，就可以提高导线的弯曲能力，便于电线电缆的加工制造和安装敷设。

2、稳定性好。

多根单线按一定方向和一定规则绞合起来的绞合线芯，由于在绞线中每一根单线的位置均轮流处在绞线上部的伸长区和绞线的下部的压缩区，当绞线两端向下弯曲时，每根单线受到的伸长力和压缩力均相等，单线不会产生伸长和压缩，绞线也不会发生变形。

3、可靠性好：用单线做电线电缆的导体，易受材料的不均匀性或制造中产生的缺陷而影响单根导电线芯的可靠性，用多根单线绞合的线芯，这样的缺陷就得到了分散，不会集中到导线的某一点上，导线的可靠性要强得多。

这样的情况在导线的接头处尤为明显。

4、强度高：同样截面大小的单线与多根绞线相比较，绞线的强度比同截面的单线强度要高。

四、线芯绞制形式绞制形式产要分为正规绞合和不正规绞合（束线）两种。

正规绞合绞合可分为正规同心式单线绞合和正规同心式股线绞合（复绞式）两种。

正规同心式单线绞合又分可分为普通绞线（铜、铝绞线）和组合绞线（钢芯铝绞线）两种。

目录
第一章：序言
第二章：材料和半成品
第一节：绝缘线芯
第二节；常用材料
第三章：成缆工艺装备
第一节：成缆机的种类及生产范围
第二节：成缆机的结构组成及传动系统
第三节：成缆模具和盘具
第四节：设备的维护保养
第四章：成缆工艺
第一节：成缆工艺基本知识
第二节：成缆工艺计算
第三节：填充、包带及干燥
第四节；扇形线芯成缆
第五节：分相铅报电缆的成缆
第五章：成缆质量控制
第一节：成缆质量控制
第二节：废品种类及防止方法
第一章绪论
电缆是用来传输电能或控制信号的。

电力设备用电多数是使用多相电源，所以电力电缆是多芯的，常用三相电源的三芯电缆或四芯电缆（其中有一
芯作为地线）。

控制电缆主要是用于控制设备的线路，控制线路需要的根数一般是很多的，因此控制电缆往往是做成多芯的。

这样不仅使用方便、经济，而且对使用三相电源送电的三芯电缆成缆在一起，可以使三相磁场抵消，减小损耗。

因此，在成缆工序中，是将两芯、三芯，甚至是几十根的绝缘线芯绞合在一起。

组成多芯电缆。

这种将绝缘线芯按一定的规则绞合起来的工艺过程，包括绞合时线芯间空隙的填充和在成缆上的包带过程，叫做成缆。

成缆时，绝缘线芯的绞合形式是采用同心层正规绞合，绝缘线芯直径相同的成缆叫做对称成缆，绝缘线芯中直径不同的叫做非对称成缆。

虽然根据需要根数的绝缘线芯绞合在一起的电缆，使用方便经济，但有些电缆是不成缆的，如高压电缆等，这是为了避免结构太大而笨重和技术设备上的原因，制造成单芯电缆。

本书只介绍电缆的成缆工艺极其有关的基础理论。

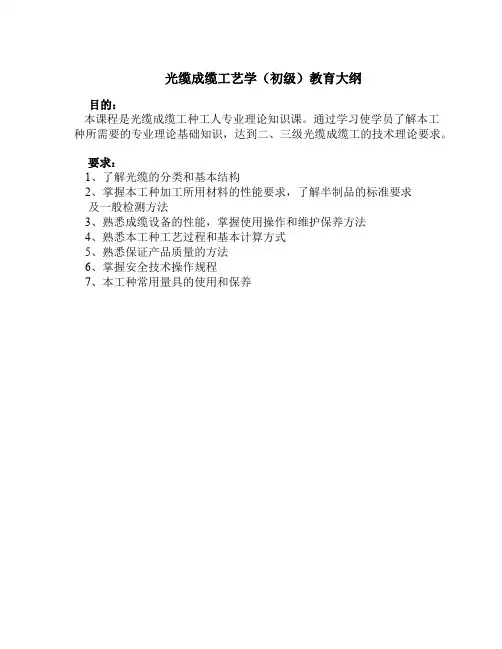

光缆成缆工艺学（初级）教育大纲目的：本课程是光缆成缆工种工人专业理论知识课。
