光纤光缆工艺知识

光缆的制作工艺光缆是一种用于传输光信号的电缆，它由光纤和包覆材料组成。

光缆的制作工艺是确保光纤在传输过程中能够保持良好性能的关键步骤。

本文将介绍光缆的制作工艺，从光纤的制备到光缆的包覆，为读者详细解析光缆的制作过程。

1. 光纤的制备光纤是光缆的核心部分，它由高纯度的二氧化硅等材料制成。

制备光纤的过程包括材料的准备、预制棒的拉制和光纤的涂覆等步骤。

首先，将高纯度的二氧化硅材料加入石英坩埚中，经过高温熔化后形成光纤的芯材。

接着，将预制棒放入拉丝塔中，通过旋转和拉伸的方式将预制棒拉制成细长的光纤。

最后，对光纤进行涂覆，以提供保护和增加光纤的机械强度。

2. 光纤的芯包结构光缆的核心是光纤，它由芯、包层和护套组成。

芯是光纤的中心部分，用于传输光信号；包层是包覆在芯外部的一层材料，用于提高光纤的传输效率；护套是包覆在包层外部的一层材料，用于保护光纤不受外界物理损害。

光缆的制作工艺中，将芯、包层和护套依次包覆在一起，并通过粘合剂使其紧密结合。

3. 光缆的剥皮和准备在光缆的制作过程中，首先需要对光缆进行剥皮和准备工作。

剥皮是将光缆外部的护套和包层去除，以便后续的操作。

剥皮工具通常是专门设计的切割工具，可以精确地去除光缆的外部层。

剥皮后，需要对光纤进行清洁和打磨，以确保光纤表面的光学质量。

4. 光纤的连接和固定光缆的制作过程中，需要将光纤连接到光器件或其他光纤上。

连接光纤的方法有熔接和机械连接两种。

熔接是将两根光纤的裸芯通过高温熔融在一起，形成一个稳定的连接。

机械连接是通过机械装置将两根光纤的裸芯精确对准，并使用机械连接件固定在一起。

连接完成后，还需要对连接处进行保护，常用的保护方式有热缩管和光纤连接盒。

5. 光缆的包覆和固定光缆的制作工艺中，最后一步是对光纤进行包覆和固定。

包覆是将光纤包裹在护套中，以提供更好的保护和机械强度。

护套通常采用聚乙烯、聚氯乙烯等材料制成。

包覆过程中，需要注意控制包层的厚度和均匀性，以确保光纤的传输性能。

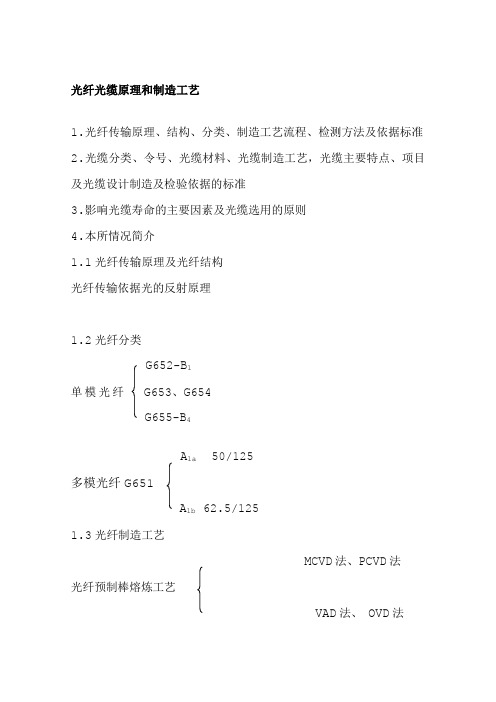

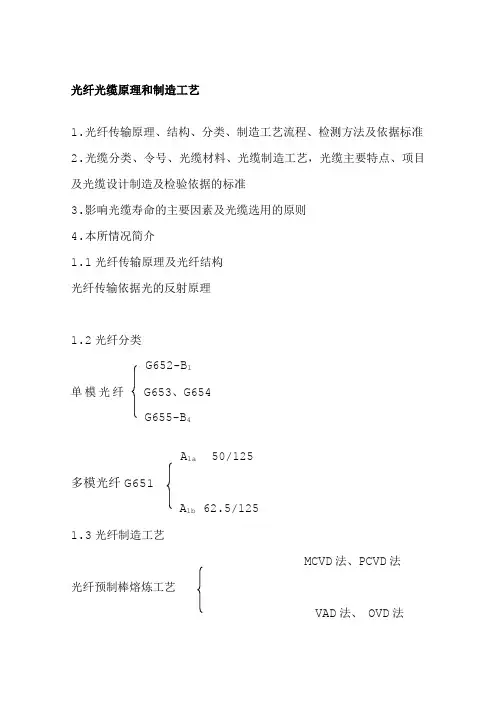

光纤光缆原理和制造工艺1.光纤传输原理、结构、分类、制造工艺流程、检测方法及依据标准2.光缆分类、令号、光缆材料、光缆制造工艺，光缆主要特点、项目及光缆设计制造及检验依据的标准3.影响光缆寿命的主要因素及光缆选用的原则4.本所情况简介1.1光纤传输原理及光纤结构光纤传输依据光的反射原理1.2光纤分类G652-B1单模光纤G653、G654G655-B4A1a 50/125多模光纤G651A1b 62.5/1251.3光纤制造工艺MCVD法、PCVD法光纤预制棒熔炼工艺VAD法、 OVD法光纤拉丝工艺1.4光纤特性检测方法及依据的标准单模光纤测试方法 P242.1光缆分类、命名紧结构按光纤在光缆中松紧度分松结构中心管式按缆结构分层绞式骨架式架空按光缆敷设条件分管道直埋水底光缆的命名主要依据YDT908-2000《光缆型号命名方法》举例 GYTA53G Y T A 5 3聚乙烯外护套钢塑复合带铠装铝聚乙烯护套全填充通信用室2.2制造光缆所用主要材料及其特点光纤铝塑复合带PBT料钢塑复合带纤膏聚乙烯护套料金属加强件聚氯乙烯护套料非金属加强件2.3光缆制造工艺光纤着色→光纤套塑→成缆→护套2.4光缆主要特性光缆机械特性及温度特性光缆的拉伸、压扁、冲击、反复弯曲、温度范围2.5主要技术标准3.1影响光缆寿命的主要因素光缆材料保证光缆所用材料寿命超过30年，光纤寿命计算公式光缆设计及制造工艺：合理设计光缆结构控制工艺参数，确保光缆无残余应力，其中光纤始终处于零应力状态。

3.2光缆选用原则根据工作波长（850nm波长、1300nm波长、1310nm波长、1550nm 波长）根据使用敷设条件（架空、管道、直埋、水下）根据气温条件、使用地域根据使用要求（防雷击、防鼠害、防白蚁、阻燃）4.信息产业部八所简介·70年代未开始研制光纤光缆·专业技术人员雄厚·建有军用陆上光缆生产线、军用海底光缆生产线·通过ISO9001质量体系认证·军用光缆入网。

光缆工艺流程
光缆的生产工艺流程主要包括光纤预制棒制备、光缆芯线构造、光缆绝缘层覆盖、光缆护套包覆、光缆测试等多个环节。

具体来说，光缆的生产工艺流程如下：
1. 光纤预制棒制备：这是制作光缆的首要工艺，通过化学气相沉积法制成光纤芯棒。

2. 光缆芯线构造：将光纤预制棒转化为光缆芯线，这一步需要将光纤预制棒拉细并冷却，然后进行排线、着色等处理。

3. 光缆绝缘层覆盖：在光纤外面覆盖绝缘层，以保证光缆的电气绝缘性能。

4. 光缆护套包覆：在绝缘层外面包覆护套，以保护光缆免受机械损伤和环境影响。

5. 光缆测试：对生产出来的光缆进行测试，包括外观检查、电气性能测试等，以确保光缆的质量和性能符合要求。

以上是光缆生产的基本工艺流程，每一步都有严格的质量控制和技术要求，以确保最终产品的可靠性和稳定性。

光缆的工艺
光缆的制作工艺一般包括以下几个步骤：
1. 制造光纤：首先需要生产出一根根的光纤。

这个过程通常包括拉制、涂覆、热处理等步骤，以确保光纤的质量和性能。

2. 编织光芯：将数根光纤按照一定的方式编织在一起，形成光缆的芯线。

这个过程需要精确的布线和编织技术，以确保光纤之间的间隔和连接的质量。

3. 包覆绝缘层：在光芯外面包覆绝缘层，保护光芯免受外部环境的影响。

这个过程一般包括涂覆和热固化等工艺。

4. 编织护套：在绝缘层外再加上一层护套，以提供额外的保护和机械强度。

这个过程需要采用特殊的编织机和材料。

5. 测试和包装：对制作好的光缆进行严格的测试，包括光学性能、机械性能等各项指标。

合格的光缆会进行包装，以便运输和使用。

总的来说，光缆的制作工艺需要涉及光纤制造、光芯编织、绝缘层包覆、护套编织等多个环节，需要高精度的设备和工艺控制。

光纤光缆知识培训一、光纤光缆的基本概念光纤光缆是一种用于传输光信号的通信线路，它由一根或多根纤维组成，每根纤维都是以光波导的形式将光信号进行传输。

光纤光缆能够实现宽带、高速、远距离传输，并且具有抗干扰能力强、信息安全性高的优点。

光纤光缆的基本构造包括光纤芯、包层和护套。

光纤芯是传输光信号的主体，其材料通常为二氧化硅。

包层用于包裹光纤芯以提高光纤的抗折和抗拉性能，通常采用二氧化硅或者氟化聚合物。

护套则是用于保护整根光缆的材料，一般为聚乙烯或者聚氯乙烯等塑料材料。

二、光纤光缆的传输特性1. 带宽大：相比于传统的铜质电缆，光纤光缆的带宽更大，能够支持更高速的数据传输。

2. 传输距离远：光纤光缆能够实现较长距离的信号传输，通常能够实现几十公里到上百公里的传输距离。

3. 信号衰减小：光纤光缆的信号衰减非常小，可以在长距离内保持信号的稳定传输。

4. 抗干扰性强：由于光信号是以光波导的形式进行传输，光纤光缆具有良好的抗干扰性，能够在电磁干扰较严重的环境下实现稳定的传输。

5. 信息安全性高：光纤光缆传输的是光信号，而非电信号，因此很难被窃听，具有较高的信息安全性。

三、光纤光缆的应用领域1. 通信网络：光纤光缆是构建光纤通信网络的关键基础设施，其宽带、高速、远距离传输的特性使得其被广泛应用于长途、城域通信网的建设。

2. 数据中心：在数据中心网络中，光纤光缆能够提供高速、大容量的数据传输，以满足大数据处理和云计算等应用的需求。

3. 工业自动化：光纤光缆的抗干扰性强，使得其在工业自动化领域得到广泛应用，用于传输各类传感器信息、控制信号等。

4. 医疗领域：光纤光缆被广泛应用于医疗设备中，用于传输医学图像、激光手术器械等。

5. 军事领域：由于其信息安全性高的特性，光纤光缆在军事通信和指挥控制系统中得到广泛应用。

四、光纤光缆的安装和维护1. 安装前的准备：在进行光纤光缆的安装前，需要对线路进行详细的规划设计，包括线路路径选择、光缆类型选择等。

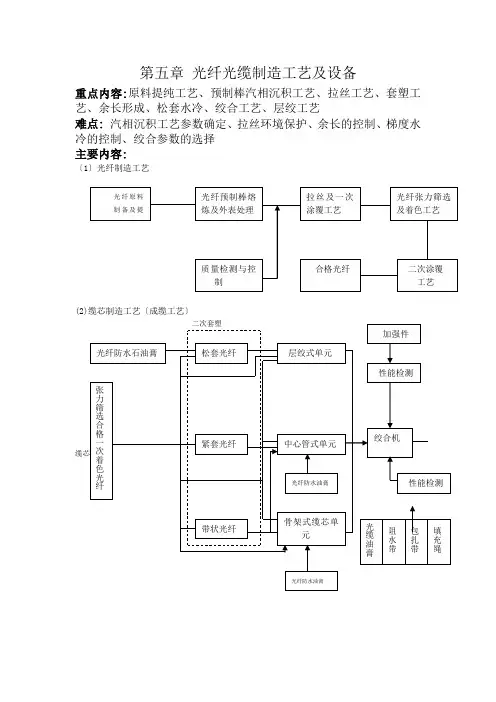

第五章光纤光缆制造工艺及设备重点内容:原料提纯工艺、预制棒汽相沉积工艺、拉丝工艺、套塑工艺、余长形成、松套水冷、绞合工艺、层绞工艺难点: 汽相沉积工艺参数确定、拉丝环境保护、余长的控制、梯度水冷的控制、绞合参数的选择主要内容:〔1〕光纤制造工艺(2)缆芯制造工艺〔成缆工艺〕(3)护套挤制工艺图5－0-1光纤光缆制造工艺流程图通信用光纤是由高纯度SiO2与少量高折射率掺杂剂GeO2、TiO2、Al2O3、ZrO2和低折射率掺杂剂SiF4(F)或B2O3或P2O5等玻璃材料经涂覆高分子材料制成的具有一定机械强度的涂覆光纤。

而通信用光缆是将假设干根〔1～2160根〕上述的成品光纤经套塑、绞合、挤护套、装铠等工序工艺加工制造而成的实用型的线缆产品。

在光纤光缆制造过程中，要求严格控制并保证光纤原料的纯度，这样才能生产出性能优良的光纤光缆产品，同时，合理的选择生产工艺也是非常重要的。

目前，世界上将光纤光缆的制造技术分成三大工艺.光纤制造工艺的技术要点:1.光纤的质量在很大程度上取决于原材料的纯度，用作原料的化学试剂需严格提纯，其金属杂质含量应小于几个ppb，含氢化合物的含量应小于1ppm，参与反响的氧气和其他气体的纯度应为6个9〔99.9999％〕以上，枯燥度应达－80℃露点。

2.光纤制造应在净化恒温的环境中进行，光纤预制棒、拉丝、测量等工序均应在10000级以上洁净度的净化车间中进行。

在光纤拉丝炉光纤成形部位应达100级以上。

光纤预制棒的沉积区应在密封环境中进行。

光纤制造设备上所有气体管道在工作间歇期间，均应充氮气保护，防止空气中潮气进入管道，影响光纤性能。

3.光纤质量的稳定取决于加工工艺参数的稳定。

光纤的制备不仅需要一整套精密的生产设备和控制系统，尤其重要的是要长期保持加工工艺参数的稳定，必须配备一整套的用来检测和校正光纤加工设备各部件的运行参数的设施和装置。

以MCVD工艺为例：要对用来控制反响气体流量的质量流量控制器〔MFC〕定期进行在线或不在线的检验校正，以保证其控制流量的精度；需对测量反响温度的红外高温测量仪定期用黑体辐射系统进行检验校正，以保证测量温度的精度；要对玻璃车床的每一个运转部件进行定期校验，保证其运行参数的稳定；甚至要对用于控制工艺过程的计算机本身的运行参数要定期校验等。

光缆工艺技术光缆工艺技术是指光缆的制造和安装过程中所采用的一系列工艺方法和技术手段。

光缆是将光纤作为传输介质，通过光信号进行信息传输的一种通信线路，其工艺技术的先进与否直接影响到光缆的质量和性能。

光纤光缆的生产过程一般包括预处理、缠绕、剥皮、挤包、套管、标识和检验等工艺环节。

首先，预处理环节是为了对光纤进行表面处理，提高其强度和粘结性，为后续的工艺环节做好准备。

预处理的方法有火焰处理、化学研磨等，它们可以有效地消除光纤表面的缺陷和杂质。

接下来，是光缆的缠绕工艺。

缠绕是指将预处理过的光纤进行组合，然后缠绕在一起形成光缆的芯线结构。

缠绕的工艺方法有紧密缠绕、层缠绕等。

其中，紧密缠绕是指光纤呈紧密排列穿过光缆的整个截面，而层缠绕则是通过将光纤分层缠绕来实现。

选择不同的缠绕工艺方法取决于光缆的具体用途和设计要求。

剥皮是指将光缆外部的护套和护层剥除，以便后续的挤包工艺使用。

剥皮的目的是为了暴露出光纤和芯线，以便进行接插和连接。

挤包工艺是将光纤芯线放在一个挤包机中，通过高温和高压的条件使塑料料料热塑流动并包裹在光纤芯线上，形成保护层。

套管工艺是将光缆的芯线加上层层保护套管，以增强光缆的强度和耐磨性。

套管有金属套管和塑料套管两种类型。

金属套管常用于外固护层，而塑料套管则常用于内固护层。

不同类型的套管有不同的机械性能和电气性能，可以根据光缆的使用环境选择合适的套管工艺。

标识是为了方便光缆的安装和维护，对光缆进行唯一标识和编号。

标识一般包括光纤型号、长度、生产日期等信息，可以方便用户对光缆进行管理和监测。

最后，是光缆的检验工艺。

检验可以从外观质量、电性能和光学性能等方面对光缆进行检测和评估，以确保光缆符合设计要求和标准。

总之，光缆工艺技术是光缆制造和安装过程中必不可少的环节，它直接影响光缆的质量和性能。

通过合理选择和应用工艺技术，可以提高光缆的强度、耐磨性和可靠性，满足不同应用场景和需求。

随着技术的不断进步，光缆工艺技术也会不断创新和发展，为光纤通信的发展做出更大的贡献。

光纤光缆工艺技术光纤光缆工艺技术是指制造、安装和维护光纤光缆所使用的技术和方法。

光纤光缆是一种将光信号传输到远距离的重要通信介质，它广泛应用于通信、互联网、电视和其他各种领域。

下面将介绍光纤光缆工艺技术的主要内容。

首先，光纤光缆的制造工艺是光纤光缆工艺技术的基础。

光纤光缆的制造主要分为以下几个步骤：光纤产线的制造、缆芯的制造和纤维覆盖。

光纤产线的制造是将原材料经过加工和拉丝工艺制造成光纤的过程，这个过程需要控制好加热温度和拉丝速度等参数。

缆芯的制造是将光纤包裹在保护层中，其中包括填充材料和强化材料。

纤维覆盖是将缆芯包裹在外层保护层中，通常使用聚乙烯或聚氯乙烯材料。

在整个制造过程中，需要严格控制每个步骤的质量和工艺参数，以确保光纤光缆的性能。

其次，光纤光缆的安装工艺是光纤光缆工艺技术的重要组成部分。

光纤光缆的安装一般分为室内和室外两种情况。

室内光缆的安装主要是将光缆穿过楼层、墙壁和楼梯等结构，需要使用合适的配件和工具进行固定和保护。

室外光缆的安装主要是将光缆埋入地下或架空，需要考虑到地形、环境和施工条件等因素，确保光缆的稳定性和安全性。

在安装过程中，需要遵循相关的安装规范和标准，以确保光纤光缆的可靠性和性能。

最后，光纤光缆的维护工艺是光纤光缆工艺技术的补充。

光纤光缆的维护主要包括保护和修复两个方面。

保护是指在安装完成后，采取措施防止光纤光缆受到损坏或破坏，如埋设光缆的保护措施和定期巡检光缆的状态等。

修复是指在光缆发生故障或损坏时，采取相应的措施修复光缆的功能和性能，如寻找故障点和更换受损的部分等。

在维护过程中，需要使用专业的工具和设备，并根据具体情况制定相应的维护计划和方法。

光纤光缆工艺技术的不断进步和发展，使得光纤通信系统的传输速度和带宽得到了大幅提升。

光纤光缆的制造、安装和维护工艺的不断改进，使得光纤光缆能够更好地适应不同环境和应用需求。

随着物联网、5G和云计算等新兴技术的发展，光纤光缆工艺技术将会继续发挥重要的作用，推动信息通信技术的发展和应用。

光纤光缆的基本知识一、内容描述首先让我们先来了解一下光纤光缆是什么，光纤光缆简单来说，就是一种用光信号来传输信息的线缆。

它是由玻璃或者塑料制成的一根细细的线，里面隐藏着强大的能量和信息传输能力。

就像我们生活中的快递小哥一样，光纤光缆是信息传输的快递员，快速、稳定地把我们的数据、声音、图像等送到目的地。

接下来我们就来详细说说光纤光缆的一些基本知识。

1. 光纤光缆的概念与重要性光纤光缆这个词，听起来好像很高科技，但其实它已经成为我们生活中不可或缺的一部分了。

光纤光缆是什么？简单来说就是一种用光信号传递信息的通信线路，它里面藏着一根细细的玻璃丝或者塑料丝，通过这丝“光的高速公路”，信息就像光一样快速地传输着。

你可能想不到，无论我们打电话、上网冲浪，还是看电视节目，背后都有光纤光缆在默默支撑着我们的通信需求。

那么光纤光缆的重要性体现在哪里呢？首先它的传输速度非常快，能够迅速传递大量的信息。

其次光纤光缆的抗干扰能力强，不容易受到电磁干扰或天气的影响。

因此它在我们的日常生活中扮演着越来越重要的角色，光纤光缆技术的发展让信息的传递变得更快更方便，也给我们的生活带来了更多乐趣和便利。

每一次的拨通电话、每一条的信息传递背后，都是光纤光缆的默默付出。

现在你是不是对光纤光缆有了更深的认识和感慨呢？接下来我们将更深入地探讨光纤光缆的其他基本知识。

2. 光纤光缆的应用领域简介好的接下来让我为您撰写关于《光纤光缆的基本知识》中的“光纤光缆的应用领域简介”的部分：您知道吗？如今我们生活中的许多地方，都离不开小小的光纤光缆呢。

咱们一起来看看它们究竟应用在哪些地方吧！光纤光缆的广泛应用真可谓是无处不在呢！从城市的高楼大厦到偏远山区的小村落，都有它们的身影。

首先最明显的应用就是在通信领域了，无论是电话、手机还是互联网，光纤光缆都扮演着传输信息的角色，它们像信息的超级快递员一样，将信息快速准确地送达千家万户。

不仅如此光纤光缆还广泛应用于有线电视信号的传输，让我们的电视节目更加清晰稳定。
