直埋光缆施工规范直埋光缆施工规范一、工程前期准备1.施工队伍要由具有相关经验的施工人员组成，施工前要进行足够的培训和技能考核；2.施工前要进行光缆线路勘测，确定线路走向和埋深，并编制详细的施工方案；3.申请相关手续，包括光缆施工许可证、交通管制许可证等，确保施工的合法性和顺利进行；4.准备充足的施工材料和设备，并进行检查和验收。
二、施工准备工作1.对施工区域进行清理，清除杂草、垃圾和其他障碍物；2.检查施工现场的地质情况，确保地基稳固，避免地陷和地质灾害；3.施工人员要着符合规范的个人防护装备，包括安全帽、安全鞋、手套等；4.标明施工区域，设置警示标志，确保施工安全。
三、施工方法1.确定施工线路，采用直埋方式进行光缆敷设；2.按照设计要求，开挖合适的槽沟或者直埋沟，保证光缆的埋深符合规范要求；3.敷设光缆前要对光缆进行检查，确保光缆的质量和完整性；4.在槽沟内铺设好光缆，并进行固定，保证光缆的稳定性；5.填充绝缘材料，如混凝土、砂土等，保护光缆免受外界的机械伤害和湿度影响；6.施工完毕后进行验收，确保施工质量达到要求。
四、施工安全注意事项1.严格遵守安全操作规程，施工人员要戴好个人防护装备，如安全帽、安全鞋等；2.遵守交通规则，设置警示标志，确保交通秩序的畅通和施工区域的安全；3.防止铺设光缆时发生折弯、剪切等意外情况，注意保护光缆的完整性；4.避免施工机械与光缆发生碰撞，采取防护措施，保护光缆的安全；5.对施工现场进行定期巡查，发现隐患及时处理，确保施工安全。
五、相关文档和记录1.编制详细的施工方案和工程设计图纸；2.记录施工队伍人员信息和培训记录；3.编制相关手续申请材料和文件；4.记录施工过程、质量检测及验收结果。
六、工程竣工1.工程竣工后进行终验，检查光缆的质量和完整性；2.清理施工现场，恢复原样；3.整理施工文档和记录，存档。
以上是直埋光缆施工规范的一些要点，通过遵循这些规范，可以确保光缆施工的质量和安全，提高工程的可靠性和稳定性。

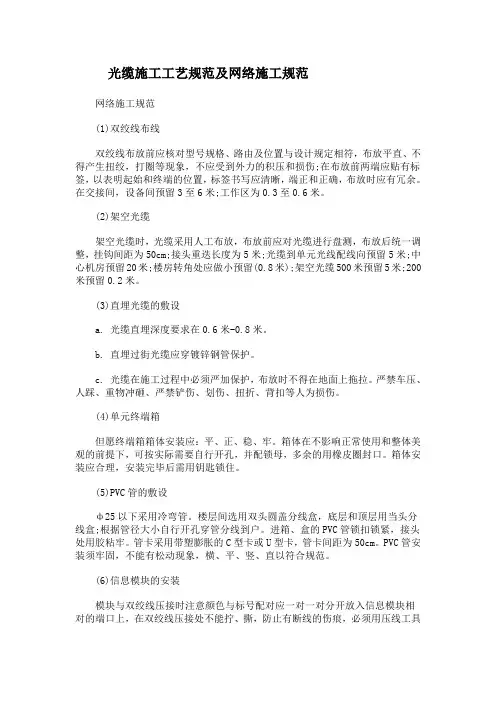

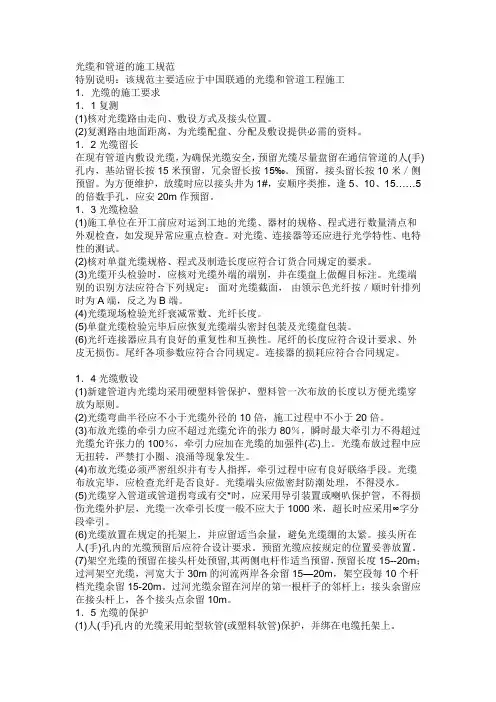

光缆施工工艺规范及网络施工规范网络施工规范(1)双绞线布线双绞线布放前应核对型号规格、路由及位置与设计规定相符，布放平直、不得产生扭绞，打圈等现象，不应受到外力的积压和损伤;在布放前两端应贴有标签，以表明起始和终端的位置，标签书写应清晰，端正和正确，布放时应有冗余。
在交接间，设备间预留3至6米;工作区为0.3至0.6米。
(2)架空光缆架空光缆时，光缆采用人工布放，布放前应对光缆进行盘测，布放后统一调整，挂钩间距为50cm;接头重迭长度为5米;光缆到单元光线配线向预留5米;中心机房预留20米;楼房转角处应做小预留(0.8米);架空光缆500米预留5米;200米预留0.2米。
(3)直埋光缆的敷设a. 光缆直埋深度要求在0.6米-0.8米。
b. 直埋过街光缆应穿镀锌钢管保护。
c. 光缆在施工过程中必须严加保护，布放时不得在地面上拖拉。
严禁车压、人踩、重物冲砸、严禁铲伤、划伤、扭折、背扣等人为损伤。
(4)单元终端箱但愿终端箱箱体安装应：平、正、稳、牢。
箱体在不影响正常使用和整体美观的前提下，可按实际需要自行开孔，并配锁母，多余的用橡皮圈封口。
箱体安装应合理，安装完毕后需用钥匙锁住。
(5)PVC管的敷设ф25以下采用冷弯管。
楼层间选用双头圆盖分线盒，底层和顶层用当头分线盒;根据管径大小自行开孔穿管分线到户。
进箱、盒的PVC管锁扣锁紧，接头处用胶粘牢。
管卡采用带塑膨胀的C型卡或U型卡，管卡间距为50cm。
PVC管安装须牢固，不能有松动现象，横、平、竖、直以符合规范。
(6)信息模块的安装模块与双绞线压接时注意颜色与标号配对应一对一对分开放入信息模块相对的端口上，在双绞线压接处不能拧、撕，防止有断线的伤痕，必须用压线工具压接，压接时要压实，不能有松动的地方。
双绞线剥皮后不能过度拉伸，以免损伤双绞线。
(7)RJ45头的连接RJ45头连接时应按双绞线色标顺序排列，不要有差错。
与RJ45接头点斩齐;用压力钳压实。
单元终端箱内RJ45头编号应一一对应于到户信息座里的模块(8)线缆的预测试和连接测试所有的光缆器件，包括光缆、跳线、尾纤、耦合器在进入现场前必须进行激光笔打光预测试。

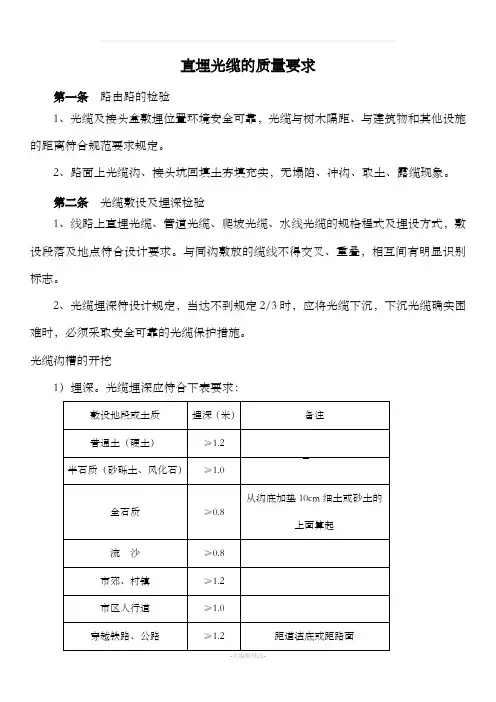

直埋光缆的质量要求第一条路由路的检验1、光缆及接头盒敷埋位置环境安全可靠，光缆与树木隔距、与建筑物和其他设施的距离符合规范要求规定。
2、路面上光缆沟、接头坑回填土夯填充实，无塌陷、冲沟、取土、露缆现象。
第二条光缆敷设及埋深检验1、线路上直埋光缆、管道光缆、爬坡光缆、水线光缆的规格程式及埋设方式，敷设段落及地点符合设计要求。
与同沟敷放的缆线不得交叉、重叠，相互间有明显识别标志。
2、光缆埋深符设计规定，当达不到规定2/3时，应将光缆下沉，下沉光缆确实困难时，必须采取安全可靠的光缆保护措施。
光缆沟槽的开挖1）埋深。
光缆埋深应符合下表要求：注1：边沟设计深度为公路或城建管理部门要求的深度。
注2：石质、半石质地段应在沟底和光缆上方各铺100mm厚的细土或沙土。
沟底铺沙厚度可视为光缆的埋深。
2）间距。
直埋电缆与其他建筑物间的最小净距离应符合下表规定直埋光缆与其他建筑物间的最小净距注1：采用钢管保护时，与水管、煤气管、石油管交越时的净距可降低为0.15m。
注2：大树指直径30cm及以上的树木。
对于孤立大树，还应考虑防雷要求。
注3：穿越埋深与光缆相近的各种地下管线时，光缆宜在管线下方通过。
3、光缆预留：线路在有计划新建、修筑公路、铁路、河渠处，应按设计留有预留，预留长度符合设计要求，并在其上方埋设预留标石。
4、光缆接续与接头盒安装：光缆、光缆接头盒规格程式及光缆接续与接头盒安装应符合设计要求。
接头处的余留应整齐盘放在接头坑内，拐弯处弯曲曲率半径应大于光缆外径15倍，接头盒摆放位置符合规定，并无破损、漏气、渗水现象。
接头盒上方应有水泥盖板（或砖）保护，并按规定埋设接头监测标石。
监测装置的安装及尾缆芯线与两端光缆外护层金属件、加强芯及接头盒绝缘电极安装连接符合设计或规定要求，并无错接、漏接现象。
监测标石无破损、配件齐全、安装牢固。
光缆配盘或介入短段光缆时，其光缆长度应大于200米。
5、光缆防护：光缆的安全防护措施应按设计规定并符合下列要求：⑴穿越铁路及不开挖的公路时，采用顶管方式。
直埋电缆敷设安装施工工艺标准6.1电缆敷设流程放坡。
机械挖沟应用人工进行清沟，（机械挖沟的宽度及深度不好掌握）6.3 保护管制安根据道路及地下障碍情况，加工制作电缆保护管，一般情况选用钢保护管。
保护管的直径应由设计确定，如设计未规定时，应按保护管内径大于所穿电缆外径的1.5倍，有弯曲时应大于2.0倍。
保护管的长度要求是：比路宽和障碍每侧均应大出 1.0米，由室内引到室外的保护管应伸出散水边缘。
保护管的两端管口应打成喇叭状，管口应光滑无毛刺。
较长的保护管的连接方式：·螺纹连接：将要连接的管子需要连接的端部套丝，丝扣应连续无断丝现象，用管接头连接起来，并应拧紧，再焊好跨接地线，对焊接处及气焊烤过处应涂以热沥青防腐。
·套管连接：套管的长度应大于需连接管子的外径的1.5~3倍，套管的直径应与需连接的管的直径相配，不得过大或过小。
管子对口缝应平直，间距一致，对口应在套管的中间部位。
焊接应严密、连续无断焊。
对管子防腐被破坏处，应用热沥青防腐。
保护管不允许直接对口焊接。
保护管需要弯曲时，其弯曲半径应符合以下要求：·对于一般电缆，其保护管的弯曲半径不应小于管外径的10倍；·对于带钢铠的动力电缆，其保护管的弯曲半径不应小于管外径的15倍。
对于长距离的保护管，为了方便应提前穿入带线。
电缆管应有不小于0.1%的排水坡度。
6.4 电缆敷设电缆敷设前，应将电缆沟内满铺细纱或软土，不应掺杂石块等尖锐物。
电缆应从电缆轴上方引出，这样可以减少阻力。
牵引力应加以控制，防止损坏电缆。
电缆从轴上引下后，不得直接在地面上磨搽，应放置在地滑轮上，或人员手托及肩扛。
牵引电缆应使用专用的自紧式钢丝网套。
电缆转弯时，应在转弯的内侧放置侧向滑轮，或用人员手托，人员一定要站在弯曲部分的外部，防止人员被电缆挤伤。
在电缆穿管处应加以控制，防止电缆跑偏而受到损坏。
电缆敷设应统一指挥，加强联络，前后协调一致。
如人力施放电缆，应根据电缆轻重安排适量的人员，用力应一致，精力应集中，防止发生伤人事故。
第二部分埋式光缆施工技术规定一、设计交底1、由工程部主持,会同上级主管领导和本工程设计旳设计员、质量监督员、施工单位，对工程进行研讨和技术交底。
施工单位可对所有技术指标旳实行进行征询和讨论，并由工程部负责人做出解释。
2、具体问题须现场认证旳，可在会后前去实地勘测，并由负责该工程设计旳设计员做出解释。
3、设计文献交底后，工程如须变更，必须由工程部办理变更手续，否则，变更工程量不予承认。
4 、设计交底完毕，办理交接手续。
二、路由复测1、埋式光缆线路路由复测应以批准旳施工设计图为根据。
核定路由旳具体走向，敷设位置和方式、环境条件及接头旳具体地点。
2、核定光缆穿越障碍物及特殊地段采用防护措施旳具体位置、数量和解决措施。
如光缆穿越铁路、公路、河流、湖泊及大型水渠、地下管线等。
3、核定光缆沟石砌（坎、堵塞、护坡、漫水坝）保护旳地点和数量。
4、对施工图进行局部旳修改或完善提出建议。
5、为光缆配盘及材料分屯提供必要旳实地资料。
6、埋式光缆线路路由复测旳规定。
6.1 光缆路由复测旳原则：按照施工图设计核对路由走向、敷设位置及接续点环境与否安全可靠，便于施工和维护。
6.2 光缆与其他设施、树木、建筑物等最小距离要符合下表规定。
直埋光缆线路与其他设施旳最小隔距表阐明：线路采用穿管保护时，平行隔距旳规定不变，但交越时互相间旳分隔距离可合适减小，此时最小旳分隔距离规定如下：①给水管0.15m，②排水管0.15m，③热力管0.25m，④煤气管0.3m。
如果交越旳电力电缆加有保护管时，则直埋光缆线路与之交越部分旳最小隔距可减小至0.15m。
三、光缆单盘检测1、光缆单盘检查。
1.1光缆旳外观检查，应一方面检查光缆盘包装与否损坏，然后开盘检查，光缆外皮有无损伤，光缆端头封装与否良好。
对于包装严重损坏或光缆外皮破损严重旳，应做具体标记，在光缆电气性能指标测试时，重点检查。
1.2核对单盘光缆旳规格、程式和制造长度与否符合订货合同规定或设计规定，有无出厂合格证、测试记录等。
电缆直埋施工工艺电缆直埋施工工艺是一种将电缆直接埋设在地下的施工方法，它有着诸多优点，例如节省空间、减少视觉污染、提高电缆的保护性能等。
下面我将为大家详细介绍电缆直埋施工的工艺过程和注意事项。
在进行电缆直埋施工之前，需要对施工区域进行勘察和测量，了解地下情况，确保施工的顺利进行。
然后，根据施工计划和设计要求，确定电缆的布线路径和埋设深度。
在施工过程中，首先需要进行地面开挖，将电缆需要埋设的区域挖掘出来。
为了保证施工的安全性和效率，开挖的深度和宽度应根据电缆的规格和埋设要求来确定。
开挖完毕后，需要对挖掘出的土方进行清理，确保施工区域的清洁。
接下来，需要进行电缆的敷设工作。
在敷设过程中，需要注意保护电缆的外皮，避免损坏。
同时，还需要保证电缆的敷设路径符合设计要求，避免电缆之间的交叉和干扰。
在敷设过程中，可以采用专用的敷设设备，如电缆敷设车，以提高施工效率。
完成电缆敷设后，需要对电缆进行固定和保护。
可以采用填埋材料，如沙土、砾石等，对电缆进行覆盖，以提供额外的保护和支撑。
同时，还可以使用电缆保护管或电缆护套，对电缆进行包裹，以增加其抗压和防水性能。
需要对施工区域进行复原和修复。
可以将挖掘出的土方填埋回去，并进行夯实和平整，使地面恢复原状。
如果有需要，还可以进行草皮的种植和绿化工作，以提升环境美观度。
需要注意的是，电缆直埋施工过程中需要严格按照相关施工规范和安全要求进行操作，确保施工的质量和安全。
同时，还需要定期对电缆进行巡检和维护，及时发现和处理可能存在的问题，以保证电缆的正常运行。
总结起来，电缆直埋施工工艺是一种高效、节约空间的电缆敷设方法。
通过合理的施工计划和严格的操作，可以确保电缆的安全性和可靠性。
希望以上介绍对大家有所帮助。
光缆直埋设计要点学习光缆直埋这么久，今天来说说关键要点。
我理解的第一个要点就是路由选择。
这可太重要了，就好比我们出门选路一样，要选那种平坦、安全的路。
对于光缆直埋的路由，得尽量避开那些容易有外界干扰或者破坏的地方，像有大型工程建设规划的地儿，要是光缆埋在那下面，人家工程一开工，那不就把光缆挖断了吗！我记得之前就看到一个例子，有个地方修路的时候，没注意下面有光缆直埋的线路，结果就给挖断了，导致那一片的通信都出问题了，好多人都上不了网打不了电话。
所以呢，选择路由的时候要多做调查，看看规划啥的，最好是沿着比较稳定的道路或者建筑旁边走。
还有就是埋设深度这个要点。
这个我之前还搞错了呢，我以为挖个浅坑把光缆一放就行。
后来才知道不同的环境下埋设深度不一样。
要是在城市里，车辆和行人比较多的地方，那得埋深一点，我总结大概在1米左右合适。
怎么好记住呢？就想着在城市那么多人车走来走去的，万一被轻易碰到就坏了，所以得深埋一点当作保护。
而在郊外相对车辆和人为干扰少的地方，深度可以稍微浅一点，但也得有个米左右。
这就像在城市里出门要穿厚一点的外套一样，在郊外空气好就可以穿薄一点，但也不能太薄，还是要保护到自己。
对了还有个要点就是防护措施。
光缆很脆弱的，就像人的身体，要是没有保护，很容易受伤。
周围的土壤要是有腐蚀性怎么办，这时候就得给光缆搞个防护套，就像我们给手戴手套一样。
如果有跟其他管线交叉的情况，那更要小心，要确定好先后顺序，不然在后续使用过程中互相影响可就麻烦了。
我之前就很疑惑怎么去判断管线交叉的时候光缆该怎么处理后来通过查资料和问有经验的人知道了这需要根据具体管线功能和重要性等来排列还需要保持一定间距。
关于这些内容大家可以查阅一些专业的通信工程书籍或者网络资料库像豆丁网上面有时候就会有人分享一些这方面的案例和知识还有中国通信建设集团的网站也有不少干货资料。
另外呢，光缆直埋段的标识也很重要。
这就好比给光缆在地下安个小牌子。

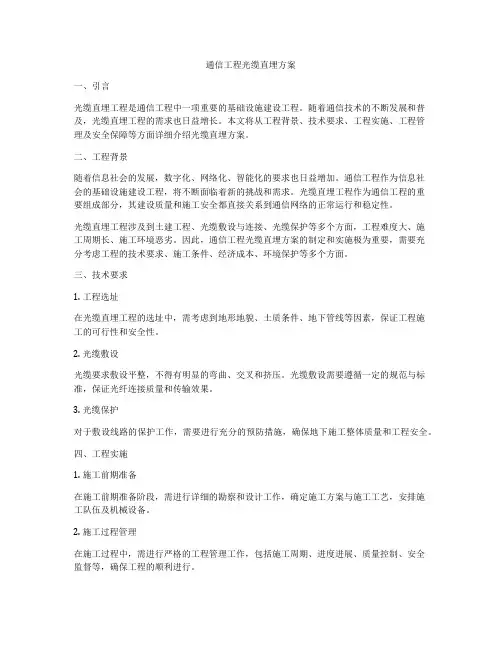

通信工程光缆直埋方案一、引言光缆直埋工程是通信工程中一项重要的基础设施建设工程。
随着通信技术的不断发展和普及，光缆直埋工程的需求也日益增长。
本文将从工程背景、技术要求、工程实施、工程管理及安全保障等方面详细介绍光缆直埋方案。
二、工程背景随着信息社会的发展，数字化、网络化、智能化的要求也日益增加。
通信工程作为信息社会的基础设施建设工程，将不断面临着新的挑战和需求。
光缆直埋工程作为通信工程的重要组成部分，其建设质量和施工安全都直接关系到通信网络的正常运行和稳定性。
光缆直埋工程涉及到土建工程、光缆敷设与连接、光缆保护等多个方面，工程难度大、施工周期长、施工环境恶劣。
因此，通信工程光缆直埋方案的制定和实施极为重要，需要充分考虑工程的技术要求、施工条件、经济成本、环境保护等多个方面。
三、技术要求1. 工程选址在光缆直埋工程的选址中，需考虑到地形地貌、土质条件、地下管线等因素，保证工程施工的可行性和安全性。
2. 光缆敷设光缆要求敷设平整，不得有明显的弯曲、交叉和挤压。
光缆敷设需要遵循一定的规范与标准，保证光纤连接质量和传输效果。
3. 光缆保护对于敷设线路的保护工作，需要进行充分的预防措施，确保地下施工整体质量和工程安全。
四、工程实施1. 施工前期准备在施工前期准备阶段，需进行详细的勘察和设计工作，确定施工方案与施工工艺，安排施工队伍及机械设备。
2. 施工过程管理在施工过程中，需进行严格的工程管理工作，包括施工周期、进度进展、质量控制、安全监督等，确保工程的顺利进行。
3. 施工技术保障在施工过程中，需根据实际施工情况，对施工工艺和技术进行调整和控制，保证工程质量和安全性。
五、工程管理1. 施工队伍管理对施工队伍进行有效的管理和培训，确保施工人员素质和技能达标，保证施工质量和效率。
2. 质量管理根据工程施工规范和标准，加强对施工过程的质量检查，确保工程施工质量符合要求。
3. 安全保障在施工过程中，加强对施工安全的管理与监督，做好预防措施，避免施工安全事故的发生。

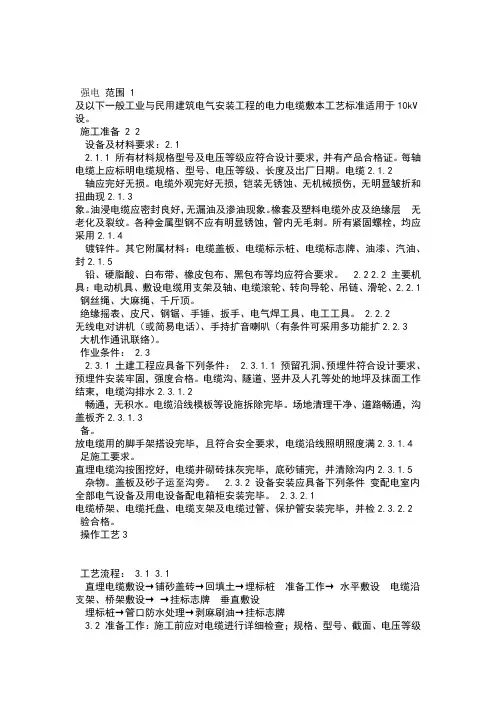

强电范围 1及以下一般工业与民用建筑电气安装工程的电力电缆敷本工艺标准适用于10kV 设。
施工准备 2 2设备及材料要求：2.12.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆2.1.2轴应完好无损。
电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现2.1.3象。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘层无老化及裂纹。
各种金属型钢不应有明显锈蚀，管内无毛刺。
所有紧固螺栓，均应采用2.1.4镀锌件。
其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封2.1.5铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。
2.2 2.2 主要机具：电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、2.2.1 钢丝绳、大麻绳、千斤顶。
绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2.2.2无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩2.2.3大机作通讯联络）。
作业条件： 2.32.3.1 土建工程应具备下列条件： 2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水2.3.1.2畅通，无积水。
电缆沿线模板等设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐2.3.1.3备。
放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满2.3.1.4 足施工要求。
直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内2.3.1.5 杂物。
盖板及砂子运至沟旁。
2.3.2 设备安装应具备下列条件变配电室内全部电气设备及用电设备配电箱柜安装完毕。
2.3.2.1电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检2.3.2.2 验合格。
操作工艺3工艺流程： 3.1 3.1直埋电缆敷设→铺砂盖砖→回填土→埋标桩准备工作→水平敷设电缆沿支架、桥架敷设→→挂标志牌垂直敷设埋标桩→管口防水处理→剥麻刷油→挂标志牌3.2 准备工作：施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设3.2.1计要求，外观无扭曲、坏损及漏油、渗油等现象。
2. 直埋光缆线路工程质量标准 长途干线光缆工程，主要是直埋敷设。我国由于国土辽阔、地形复杂，长距离敷设不适合全机械化敷设。同时。光缆容易损伤，对预回土、回填以及保护提出了更高的要求。
挖沟 敷设直埋光缆必须首先进行挖沟，只有达到足够的深度才能防止各种外来的机械损伤。而且在达到一定深度后地温较稳定，减少了温度变化对光纤传输特性的影响，从而提高了光缆的安全性和通信传输质量。挖沟可以用人工或机械辅助。目前，国内光缆沟的挖掘方法主要靠人工，因此加强管理、统一标准就十分重要了。
为了保证工程质量，应按照下面的标准进行施工： 路由走向 挖沟是按路由复测后的划线进行，不得任意改道和偏离；光缆沟应尽量保持直线路由、沟底要平坦，克服蛇行走向。路由弯曲时，要考虑光缆弯曲半径的允许值，避免拐小弯。
沟深要求 光缆沟的质量，关键在沟深是否达标，不同土质及环境，对光缆埋深有不同的要求,，施工中应按设计规定地段达到表中的深度标准。对于全石质路由，若环境条件不允许爆破，而打挖又确有闲难时，经分公司工程主管部门同意并应有主管部门书面加章材料，埋深可降为50cm但应采取封沟措施，由于我省冬季寒冷冬季冻土层较深，直埋线路的埋深应在表中的埋深上增加米。？
直埋光缆埋深表 表 敷设地段及土质 埋深（米） 普通、硬土 半石质（沙砾土、风化石） 全石质 流沙 1 市郊、村镇 市区人行道 穿越铁路(距路基面)、公路(距路面基底) 沟、渠、水塘 注1：石质、半石质地段应在沟底和光缆上方各铺10厘米厚的细土或沙土。此时可将埋深视为光缆的埋深。
3．沟的宽度要求 光缆沟的底部宽度一般为30cm，当同沟敷设两条光缆时，应保持5cm的间距，底部宽度一般为35cm。
沟的上宽尺寸应根据光缆沟的深度和土质来确定，对深度较深或土质松散易塌方地段，坡度应大一些，沟上部应宽一些。对于一般土质地段，沟深为时，上宽尺寸为60cm。对于同沟敷设的光缆沟以及土质松散或水位较低地段，沟宽以80cm为适。普通光缆沟断面图如图2-1所示。
沙土或细土地面60
(图中单位：米)光缆0.10.3
1.5
图2- 1 普通光缆沟断面图 4．直埋光缆与其它建筑设施的最小隔距 长途直埋光缆埋在地下，常常会同其它管线等设施平行或交越，为保证光缆及其它设施的安全，相互应保持一定距离，其要求如表。
直埋光缆与基他建筑设施的最小隔距表 表 名 称 平行时(米) 交越时(米) 名 称 平行时(米) 交越时(米) 市话管道边线(不包括人孔) 非同沟的直埋通信光、电缆 埋式电力电缆35KV以下 埋式电力电缆35KV及以上 供水管（管径小于30厘米） 供水管（管径30～50厘米） 供水管（管径大于50厘米） 高压石油管、高压天然气管 10 热力管、下水管 ～10 煤气管（压力小于） 煤气管（压力～） 排水沟 房屋建筑红线（或基础） 树木（市内、村镇、果树、行道树） 树木（市外大树） 水井、坟墓 粪坑、积肥池、沼气池、氨水池 注1：采用钢管保护时，与供水管、高压石油管、煤气管交越时的净距可降为米。 注2：大树指直径30厘米及以上的树木。对于孤立大树，还应考虑防雷要求。 注3：穿越埋深与光缆相近的各种地下管线时，光缆宜在管线下方通过。 穿越障碍物路由的准备工作 长途光缆的敷设过程中，在埋式路由上会遇到铁道、公路、河流、沟渠等障碍物，一般视具体情况采取有效的方法在光缆敷设前作好准备。 预埋管 光缆路由穿越公路、机耕路、街道一般采取破路预埋管方式。用工具开挖路面，挖出符合深度要求的光缆沟，然后埋设钢管或硬塑料管等为光缆穿越作好准备。开挖路面必须注意安全，并尽量不阻断交通。即将马路—半先开挖、放下管道、回填后再挖另一半。马路上开挖应有安全栅以确保行人、车辆的安全。对于简易公路、机耕路以及市区交通不繁忙的车行道，可一次挖埋，但要集中劳力尽量缩短时间。
顶管 光缆路由穿越铁路、重要的公路、交通繁忙要道口以及造价高昂、不宜搬移拆除的地面障得物，不能采用破土挖沟方式时，可选用顶管方法，由一端将钢管顺过去。一般用液压顶管机完成较好。对于数据接入类工程，如利用原有管道需要采用顶管延伸至用户侧时，顶管距离超过20米时应上报省公司网络部，在得到答复后方可实施。
敷设过河光缆 常规办法是采用钢丝铠装水底光缆过河。对于河流太多的地段，全采用水底光缆困难大多。可以采用在光缆敷设前在河底预埋半硬塑料管，采用陆地埋式光缆从管道中穿放的过河办法。
敷设过桥光缆 对于一般河流，应在光缆敷设前按设计提出的方式架设过桥通道。主要由两种方法：钢管架设和吊线架挂。
直埋光缆的敷设 机械牵引方式 它是采取光缆端头牵引及辅助牵引机联合牵引的方式，一般是在光缆沟旁牵引，然后由人工将光缆放入光缆沟中。其牵引方法基本上与管道光缆辅助牵引方式相同。为了不损伤光缆护层和延长敷设的一次牵引长度，在路面上适当距离处安装—个地滑轮，在沟坎位置也可以安装导向器或地滑轮。
人工抬放方式 方法简单，但费劳力。目前采用这种方式较少。 埋式光缆的机械保护 直埋光缆穿越铁路、公路、街道 光缆越铁路、公路、街道等不能挖开的地段。在放缆前已经采取顶管或预埋管方式准备了钢管或塑料管保护措施。光缆穿越时应防止钢管管口擦伤光缆，最好是在钢管内先穿好塑料半硬管。穿越后用管口用油麻或其它材料堵塞。
对于简易公路或乡村大道的穿越保护，一般采取光缆上方20cm处加盖水泥盖板或红砖保护。当红砖采取横盖时每米用砖量为块，竖盖时每米用砖量块，砖槽时每米用砖量25块。对于每个盖砖保护部位按设计要求横盖、竖盖或采取砖槽分式。 （1）直埋光缆穿越铁路保护如图2-2所示。
3、图中单位：米。顶φ100mm钢管说明：1、所顶钢管应超出铁路边沟外1米。2、钢管内穿2-4根塑料子管，子管应超出钢管端头外1米。11内穿φ28/32mm塑料子管光缆(铁 路)>1.5
>1
>4.5
图2- 2 直埋光缆穿越铁路保护图 （2）直埋光缆穿越主要公路保护如图2-3所示。
3、图中单位：米。2、钢管内穿2-4根塑料子管，子管应超出钢管端头外1米。说明：1、所顶钢管应超出公路边沟外1米。(主要公路)光缆内穿φ28/32mm塑料子管顶φ100mm钢管>1.5
L
>111
图2- 3 直埋光缆穿越主要公路保护图 （3）直埋光缆穿越一般公路保护如图2-4所示。 >1.5>11
L
2、图中单位：米。光缆铺φ63mm硬塑料管(一般公路)
说明：1、所铺塑料管应超出公路边沟外1米。 图2- 4 直埋光缆穿越一般公路保护图
直埋光缆穿越沟、渠、塘及湖泊 光缆穿越沟、暖、塘、湖泊等障碍时。一般均应采取保护措施，具体保护方式如下： （1）水泥盖板保护 对于光缆必须穿越水塘(鱼池)、小湖时为防止打鱼、挖沙等损伤光缆。在光缆穿越后用草袋装土覆盖，然后用水泥盖板铺在光缆上方予以保护，如图2-5所示。
0.3铺水泥盖板1.5
光缆铺φ63mm硬塑料管(图中单位：米)
图2- 5 直埋光缆穿越沟、渠、塘及湖泊保护图 （2）漫水坡、挡水墙保护 对于有山洪冲击地段，采取构筑漫水坡或挡水墙的办法，用以阻挡山洪、溪水的冲击、冲刷和防止光缆沟泥土的流失致使悬空、露出甚至损坏光缆，如图2-6、图2-7所示。
光缆A水流方向
3 漫水坡与光缆间隔一般为1-5米,河道落差大时间隔小些,反之则大些。说明: 1 本图适用于埋式光缆穿越冲刷比较严重的山区河流地带。2 漫水坡深度H一般应大于光缆埋深，长度L一般应略大于河床宽度， 具体数值由工程设计确定。
1.5mA-A剖面图光缆1-5mh1m
AL
图2- 6 普通型漫水坡示意图
1mA135A-A剖面图光缆1-5mh60光缆流水方向A3、漫水坡与光缆的间隔1-5m，河道比降大时，间隔应小些，反之则大些。2、漫水坡深度(h)分二档，冲刷特别严重时取2m，一般情况取1.5m。1、本图适用于埋式光缆穿越冲刷特别严重的山区河流。1.5h说明:
L0.5m 图2- 7 加强型漫水坡示意图 （3）三七土护坎保护 直埋光缆穿越高差为2～3米的沟坎时，构筑三七土护坎保护，如图2-8所示。
1mA4m
回填30cm普通细土0.3m
光缆三七土素土踏实
0.3m
三七土夯实高差2～3m护坎纵剖面图
10m内中下层填土夯实
光缆原光缆沟沿光缆沟底
0.3mA
A-A剖面图0.3m 图2- 8 三七土护坎保护图 （4）石砌护坎保护 直埋光缆穿越高差为3～5米的沟坎时，构筑石砌护坎保护，如图2-9所示。
原土分层夯实光缆沟
A-A横断面图光缆1、当地形高差小于5m时采用此措施。当高差大于5m，坎陡或地形有坡度时,3、在光缆外套2寸聚乙烯塑料管，避免光缆被石块压伤。2、护坎上部稍突出地面,底部略深于光缆沟,坡度随原坎。 应在高坡方向距护坎3-5m处加一处堵塞。
说明:
光缆沟底A
回填土20cm普通细土2寸塑料管光缆
h
原土分层夯实
A
