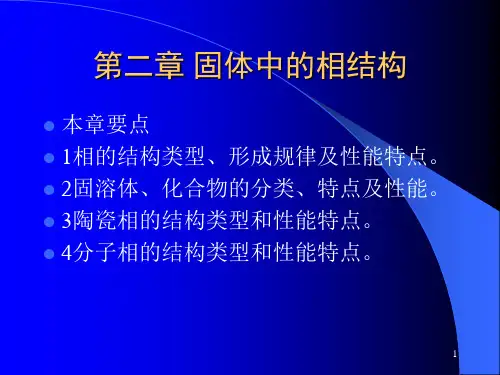

材料科学基础 第二章 固体中的相结构

(2)不透明，具有金属光泽； (3)具有较高的强度和良好的延展性； (4)正的电阻温度系数。
4
共价键
原子间不产生电子的转移，借共用电子对产生的力结合， 如金刚石，单质硅，SiC 特点： 1.饱和性：电子必须由（8－N）个邻近原子共有；
2.具有方向性：氧化硅四面体中硅氧键为109°
3. 脆性：外力作用，原子间发生相对位移，键将被 破坏
配位数与致密度 配位数 CN=12 致密度 k=0.74
25
体心立方结构(特征）
体心立方晶格密排面
26
ቤተ መጻሕፍቲ ባይዱ
体心立方晶格（间隙及堆垛方式）
间隙: 也是两种，为八面体和四面体间隙， 八面体间隙位于晶胞六面体每个面的中心和每个棱的 中心由一个面上四个角和相邻两个晶胞体心共6个原围成， 即数量为6。大小为rB=0.154R(在<100>) 或rB=0.633R (在<110>) 。
配位数： CN=8 致密度： k=0.68
31
密排六方晶格原子位置
32
密排六方晶格晶胞原子数
33
密排六方晶格密排面
34
密排六方晶格原子配位数
35
密排六方晶格(间隙及堆垛方式）
• 间隙: 较为复杂，如图2.34 八面体间隙rB=0.414R 有 6 个 四面体间隙rB=0.225R 有 12 个
图1 Cl和Na离子保持r0的距离
图2 NaCl 晶体
9
•
分子键（范德华力)
以若静电吸引的方式使分子或原子团连接在一起的。
特点：除高分子外，键的结合不如化学键牢固，无饱和性， 无方向性。
氢键： 分子间特殊作用力
表达为：X—H—Y 特点：具有饱和性和方 向性，可存在于分子内 或分子间。氢键主要存 在于高分子材料内。

第二章固体材料的结构固体材料的各种性质主要取决于它的晶体结构。

原子之间的作用结合键与晶体结构密切相关。

通过研究固体材料的结构可以最直接、最有效地确定结合键的类型和特征。

固体材料主要包括：金属、合金、非金属、离子晶体、陶瓷研究方法：X光、电子、中子衍射——最重要、应用最多§2-1 结合键结合键——原子结合成分子或固体的结合键决定了物质的物理、化学、力学性质。

一切原子之间的结合力都起源于原子核与电子间的静电交互作用（库仑力）。

不同的结合键代表了实现结构）的不同方式。

一、离子键典型的金属与典型的非金属元素就是通过离子键而化合的。

从而形成离子化合物或离子晶体由共价键方向性特点决定了的SiO2四面体晶体结构极性共价键非极性共价键五、氢键含有氢的分子都是通过极性共价键结合，极性分子之间结合成晶体时，通过氢键结合。

例如：H 2O ，HF ，NH 3等固态冰液态水§2-2 金属原子间的结合能一、原子作用模型固态金属相邻二个原子之间存在两种相互作用：a) 相互吸引——自由电子吸引金属正离子，长程力；b) 相互排斥——金属正离子之间的相互排斥，短程力。

平衡时这二个力相互抵消，原子受力为0，原子处于能量最低状态。

此时原子间的距离为r0。

§2-3 合金相结构基本概念♦合金——由两种或两种以上的金属或金属非金属元素通过化学键结合而组成的具有金属特性的材料。

♦组元、元——组成合金的元素。

♦相——具有相同的成分或连续变化、结构和性能的区域。

♦组织——合金发生转变（反应）的结果，可以包含若干个不同的相，一般只有一到二个相。

♦合金成分表示法：(1) 重量（质量）百分数A-B二元合金为例m B——元素B的重量(质量m A——元素A的重量(质量合金中的相分为：固溶体，化合物两大类。

固溶体金属晶体(溶剂)中溶入了其它元素(溶质)后，就称为固溶体。

一、固溶体的分类：♦按溶质原子在溶剂中的位置分为：置换固溶体，间隙固溶体♦按溶解度分为：有限固溶体，无限固溶体♦按溶质原子在溶剂中的分布规律分为：有序固溶体，无序固溶体置换固溶体：溶质原子置换了溶剂点阵中部分溶剂原子。

间隙化合物的熔点、硬度较高，也是强化相。
(2) TCP相 TCP相（topologically close-packed phase）的特点： ①由配位数为12、14、15、16的配位多面体堆垛而成；②呈层状 结构。
TCP相类型：①Lavs相 AB2型 镁合金、不锈钢中出现
②σ相 AB型或AxBx型 有害相
b.间隙化合物 间隙化合物的晶体结构比较复杂。其表达式有如下类型： M3C、M7C3、M23C6、M6C。间隙化合物中金属元素M常被其 它金属元素所代替形成化合物为基的固溶体（二次固溶体）。
在H、N、C、B等非金属元素中,由于H和N的原子半径很小,与所 有过渡族金属都满足rX/rM<0.59,所以过渡族金属的氢化物、氮化物 都为间隙相；而硼原子半径rB/rM>0.59较大, rB/rM>0.59，硼化物 均为间隙化合物；而碳原子半径处于中间,某些碳化物为间隙相,某些 为间隙化合物。
4.超结构—有序固溶体
超结构（super structure/lattice）类型： 有序化条件：异类原子之间的相互吸引大于同类原 子间 有序化影响因素：温度、冷却速度和合金成分
5.金属间化合物的性质及应用（P56） （1）——（7）
CuAu有序固溶体的晶体结构
2.4 离子晶体
离子晶体有关概念 1.离子晶体(ionic crystal) ：由正、负离子通过离子键按
相分类:固溶体和中间相(金属间化合物)
固溶体——
中间相——
中间相可以用分子式来大致表示其组成。
合金相的性质由以下三个因素控制:
（1）电化学因素(电负性或化学亲和力因素)
电负性——
（2）原子尺寸因素 △r=（rA－rB)/rA 中间相。 △r越小，越易形成固溶体

【解析】置换型固溶体分为连续置换和有限置换。只有离子价相同或者离子价总和相
等时才能生成连续置换型固溶体。
三、判断题 1．形成连续固溶体的最主要条件是溶质和溶剂的晶体结构要一致，例如，银和铝都 具有面心立方结构。( ) 【答案】× 【解析】溶质和溶剂晶体结构相同，能形成连续固溶体，这是形成连续固溶体的必要 条件，而不是充分必要条件。
3．以金属为基的固溶体与中间相的主要差异（如结构、键性、性能）是什么？ 答：（1）结构上，固溶体晶体结构最大的特点是保持着原溶剂的晶体结构，根据溶 质原子在溶剂点阵所处的位置，可以分为置换固溶体和间隙固溶体。中间相的结构一般与 两组元的结构都不同，它们处于二元相图的位置总是位于中间，中间相可以是化合物也可 以是以化合物为基的固溶体，中间相可以用化学分子式表示。 （2）键性上，固溶体原子间多以金属键结合；而大多数中间相中，原子间的结合方 式属于金属键与其他典型键（如离子键、共价键、分子键）相混合的一种结合方式，因此 它们具有金属性，也正是由于中间相各组元间的结合含有金属的结合方式，所以表示它们 组成的化学分子式并不一定符合化合价规律。 （3）性能上，固溶体由于溶质与溶剂的原子半径大小不同，总会引起点阵畸变并导 致点阵常数发生变化，点阵畸变增大，一般固溶体的电阻率升高，同时降低电阻温度系数， 且由于溶质原子的溶入，使固溶体的强度和硬度升高；而对于中间相来说，它们的熔点较 高，硬度和强度也比较高，韧性和塑性较差。
【答案】配位多面体；正负离子半径和；半径比
2 / 10
圣才电子书
十万种考研考证电子书、题库视频学习平

台
3．斜长石 Na（A1Si3O8）与钙长石 Ca（Al2Si2O8）可以形成______型固溶体，其中
斜长石中的______和钙长石中的______可以相互替代。
