变压器油的现场注油施工(1)

大容量变压器真空注油技术措施集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-大容量变压器真空注油技术措施一、技术措施1.准备工作1.1与变压器制造厂人员落实好双方配合工作事宜，明确具体施工日期。

按要求落实好相关的工艺措施、组织措施及安全措施。

1.2准备好足够的合格新油，取油样进行化学及电气试验，并对试验数据进行分析，按1∶1的比例进行混油试验(见试验报告)。

1.3准备好真空滤油机、压力式滤油机、真空泵等设备及油桶、油管、管接头、阀门、真空表、密封件、堵头板、滤油纸、油标管等配件，并保证其清洁无杂物1.4联系有关部门在现场设置值班室，接通真空泵用冷却水源。

1.5对50立方米的储油罐进行清洗检查，确保其内部清洁及良好的密封性能，并保持在0.1Mpa的真空度。

1.6现场配备足够的照明设备及消防设备。

1.7了解天气情况，确定开工日期，并记录开工前的温度、湿度等数据。

1.8组织学习本措施及《高备变真空注油工艺卡》，明确人员分工，检查现场安措应符合要求。

1.9对工作班成员交代清楚有关安全措施、工作纪律。

2.变压器真空注油2.1变压器全部附件安装完后，联系继电保护人员拆除瓦斯继电器，关闭油枕侧的蝶阀，用闷板将其靠变压器箱体侧的管口堵住。

在瓦斯继电器与本体的接口侧装上四通接头，并在接头上连接好抽真空管、油标管、麦式真空表等。

2.2按《高备变真空注油工艺卡》附图2将真空滤油机、储油罐、真空泵、变压器等用管道连接起来，如有安全气道应将其拆除，其相应位置用堵板堵住。

2.3打开各附件、组件通变压器本体的所有阀门，开启真空泵，在一小时内均匀提高真空度，使真空度达1.3Kpa，维持此真空度30分钟。

2.4观察变压器各部分无异常后继续抽真空至133.3Pa(此数据由安装在变压器顶部的麦式真空表读出取)后再维持6小时。

在此过程中应严密观察变压器箱体的变形情况，如有异常应立即停运真空泵，并汇报有关人员。

农村配电变压器加油注意事项范本农村配电变压器是农村电力供应中不可或缺的一环，正确的加油操作对于保障变压器的正常运行具有重要的意义。

下面是关于农村配电变压器加油注意事项的范本，共计____字。

一、加油前的准备工作1. 检查设备运行状态：在加油之前，首先要检查配电变压器的运行状态是否正常，是否存在漏油、漏电等问题，确保安全运行的前提条件。

2. 确定加油种类：根据变压器的要求和使用环境，确定适宜的加油种类。

常用的变压器油有硅油、绝缘油等，选择时要根据情况选择适合的油种。

3. 查看油位：打开变压器外壳的油位观察窗口，检查油位是否正常。

如果油位过低，应及时补充油料。

注油时应使用干净的漏斗或注油工具，避免杂质进入变压器内部。

二、加油的操作流程1. 切断电源：在加油操作之前，务必先切断变压器的电源，确保操作的安全性，防止电流对人员造成伤害。

2. 打开加油口：找到配电变压器上的加油口，使用相应的工具打开加油口盖，注意不可使用过大的力量，以免损坏加油口。

3. 注油量控制：根据变压器的容量和需要补充的油料量，控制好注油的量，不可过多或过少。

如果无法准确控制油量，可以使用专用的计量工具进行准确测量。

4. 均匀注油：在注油过程中，要保持注油的均匀性，避免油液堆积在变压器的某一部位，影响变压器的正常运行。

5. 关闭加油口：注油完成后，将加油口盖严密关闭，确保变压器内部不会有杂质进入，提高变压器的工作效率和安全性。

6. 清理工作：加油操作完成后，要及时清理工作现场，将油料或油渍清理干净，避免对环境造成污染。

三、加油注意事项1. 选择适当的加油时间：加油时间应选择在工作环境相对较凉爽的时候进行，避免在高温环境下加油，以免油料变质或加油过程中产生高温引发安全事故。

2. 加油前的检查工作：在加油之前，要进行必要的检查工作，确保变压器的运行状态良好，如电源切断、油位检查等。

3. 选择合适的油料：根据变压器的要求和使用环境，选择适合的油料，避免使用不合适的油料对变压器产生不良影响。

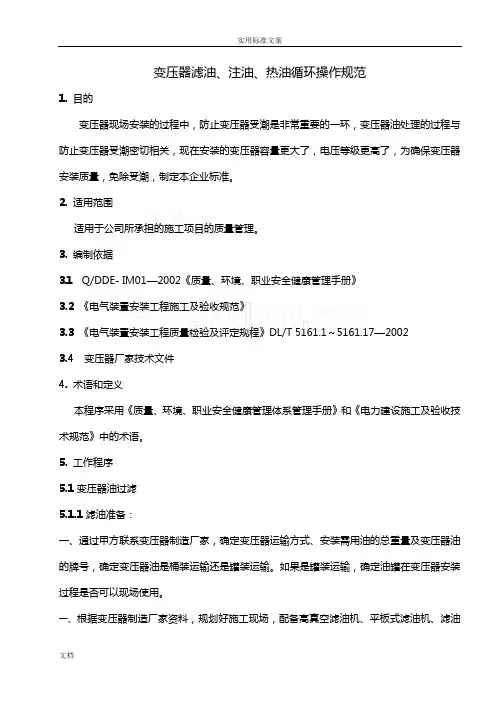

变压器滤油、注油、热油循环操作规范1. 目的变压器现场安装的过程中，防止变压器受潮是非常重要的一环，变压器油处理的过程与防止变压器受潮密切相关，现在安装的变压器容量更大了，电压等级更高了，为确保变压器安装质量，免除受潮，制定本企业标准。

2. 适用范围适用于公司所承担的施工项目的质量管理。

3. 编制依据3.1 Q/DDE- IM01—2002《质量、环境、职业安全健康管理手册》3.2《电气装置安装工程施工及验收规范》3.3《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17—20023.4变压器厂家技术文件4. 术语和定义本程序采用《质量、环境、职业安全健康管理体系管理手册》和《电力建设施工及验收技术规范》中的术语。

5. 工作程序5.1变压器油过滤5.1.1滤油准备：一、通过甲方联系变压器制造厂家，确定变压器运输方式、安装需用油的总重量及变压器油的牌号，确定变压器油是桶装运输还是罐装运输。

如果是罐装运输，确定油罐在变压器安装过程是否可以现场使用。

一、根据变压器制造厂家资料，规划好施工现场，配备高真空滤油机、平板式滤油机、滤油纸、真空泵、真空泵油、水银真空计、指针式真空表、指针式压力表、油试验仪、油管、阀门、储油罐。

变压器油管路及抽真空管路可采用加强PVC塑料软管。

为提高滤油质量，储油罐应加装吸湿器。

二、现场布置好临时电源箱、水源及灭火器材。

三、滤油机、真空泵、储油罐、油管路、变压器、临时电源箱要可靠接地。

四、滤油机、储油罐剩余存油牌号如与新油牌号不同，须将滤油机、储油罐剩余存油移出另外存放。

将储油罐内部清理干净，保持储油罐内部密封清洁，检查加装吸湿器内部吸湿剂颜色正常，油封油位正常。

五、变压器油接受：1、每批到达现场新油，若在设备制造厂作过全分析，并带有试验记录，应取样进行简化分析。

若为炼油厂直接来油或自行购置的商品油，或者对制造厂来油有怀疑时，必须取样作全分析。

2、取样数量：大罐油，要每罐取样，小桶油按下表取样每批油的桶数取样桶数1 12~5 26~20 321~50 451~100 7101~200 10201~400 15401及以上203、取样试验按现行国家标准《电力用油（变压器油、汽轮机油）取样》的规定执行。

１要加同牌号且合格的油
国产变压器油有＃１０（ＧＢ—１０）、＃２５（ＧＢ—２５）和＃４５（ＧＢ—４５）。

当您使用的变压器需加油时，应选用专用油壶或新购的油壶，壶内不得有水分和杂质。

到县供电公司或县供电公司指定的供电所，购买或领用同牌号合格变压器油（变压器油枕和出厂说明书上注有绝缘油牌号）。

２要做好加油前准备工作
给变压器加油应由两人进行。

停电后，应首先分别将变压器两侧三相绕组短路接地，然后松开油枕顶部密封螺母，擦去灰尘及杂物，准备作加油口。

变压器运行中因呼吸凝结水聚集、沉淀在油枕底部，为防止加油时油流将这些沉淀水冲进变压器本体，加油前要先松开油枕底部螺母，放去油枕中少量存油，若油枕中存油较多，可先放入干净、干燥的容器内；如油色透明，油质较好，沉淀后可重新加入，但尽量不用为好。

加油前应从变压器底部取样阀取少许油样，现场作初步质量鉴定。

发现油中有水分、杂质、颜色较深（浅褐色）、混浊、透明度差，应首先考虑送供电部门检定。

３加油方法要正确
应选择在晴天的中午加油。

从油枕顶部加油口缓缓加入。

一般情况下，加油结束后变压器即可投入运行，如能静止不少于２ｈ则更好。

若一次加入量超过总油量的１／４（变压器铭牌上标有油重），加油后应静止６～８ｈ，让加油时混入的空气充分排出本体，再投入运行。

剩下的油不宜长期存放使用，否则它会逐渐受潮，使击穿电压下降，虽是新油，但又是“不合格”油。
