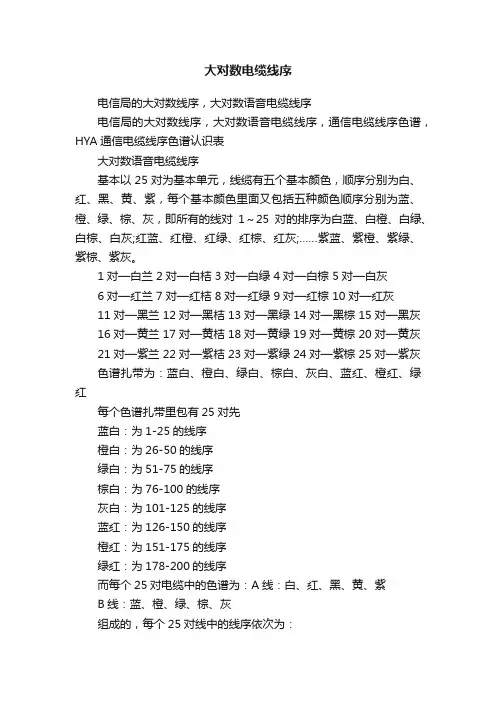

大对数电缆线序电信局的大对数线序，大对数语音电缆线序电信局的大对数线序，大对数语音电缆线序，通信电缆线序色谱，HYA通信电缆线序色谱认识表大对数语音电缆线序基本以25对为基本单元，线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，即所有的线对1～25对的排序为白蓝、白橙、白绿、白棕、白灰;红蓝、红橙、红绿、红棕、红灰;……紫蓝、紫橙、紫绿、紫棕、紫灰。

1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰色谱扎带为：蓝白、橙白、绿白、棕白、灰白、蓝红、橙红、绿红每个色谱扎带里包有25对先蓝白：为1-25的线序橙白：为26-50的线序绿白：为51-75的线序棕白：为76-100的线序灰白：为101-125的线序蓝红：为126-150的线序橙红：为151-175的线序绿红：为178-200的线序而每个25对电缆中的色谱为：A线：白、红、黑、黄、紫B线：蓝、橙、绿、棕、灰组成的，每个25对线中的线序依次为：白蓝、白橙、白绿、白棕、白灰、红蓝、红橙、红绿、红棕、红灰、黑蓝、黑橙、黑绿、黑棕、黑灰、黄蓝、黄橙、黄绿、黄棕、黄灰、紫蓝、紫橙、紫绿、紫棕、紫灰************************需要补充一句，25对中，每5对B线始终为蓝、橙、绿、棕、灰，A线为白蓝、白橙、白绿、白棕、白灰等，即第一对为白蓝、蓝，第25对为紫灰、灰。

***************通常HYA通信电缆分为：10对，20对，30对，50对，100对，200对，300对。

2400对。

5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色通信电缆线序色谱认识举例说明：10对通信电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰20对通信电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！（注意：这25对用“白兰”色环标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（注意：这5对有”白桔”标识缠着）21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰50对通信电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！（注意：这25对用“白兰”标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（用“白桔”标识线缠着）26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！（注意：用“白兰”标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（注意：用“白桔”标识线缠着）26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰（注意：用“白绿”标识线缠着）51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰56对—红兰 57对—红桔 58对—红绿 59对—红棕 60对—红灰61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰71对—紫兰 72对—紫桔 73对—紫绿 74对—紫棕 75对—紫灰（注意：用“白棕”标识线缠着）76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰81对—红兰 82对—红桔 83对—红绿 84对—红棕 85对—红灰86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰96对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！第五的25对是用“白灰”标识线缠着的！第六的25对是用“红兰”标识线缠着的！第七的25对是用“红桔”标识线缠着的！第八的25对是用“红绿”标识线缠着的！。

信号电缆型号的识别1.信号电缆按护套类型包括塑料护套（PTY03、 PTY23）、综合护套（PTYA23、PTYA22）、铝护套（PTYL23、PTYL22）信号电缆；2.信号数字电缆分为塑料护套（SPTYW03、SPTYW23）、综合护套（SPTYWA23）铝护套（SPTYWL23）、内屏蔽（SPTYWP03或SPTYWP23、SPTYWPA23、SPTYWPL23）数字信号电缆。

SP-数字信号电缆T-铁路YW-皮-泡-皮物理发泡聚乙烯绝缘P-内屏蔽L-铝护套A-综合护套23-双钢带铠装聚乙烯外护套03-聚乙烯外护套铁路信号电缆虽然满足铁路信号的基本要求，但是其传输性能和可靠性不能适应新技术的发展。

信号电缆没有规定通信技术指标，不能满足计算机联锁、微机监测、调度集中和调度监督的传输要求。

另外信号电缆电容指标偏大，无法与载频较高的轨道电路配套使用。

大功率的交流转辙机（S700L 、ZYJ7）需进一步提高电缆传输强电的安全性能。

信号电缆没有串音防护指标，用它同缆传输信号电灯、道岔控制、多信息载频、计轴信息和工作电话时从在相互之间的干扰。

新型的铁路信号数字电缆可以实现信号通信兼容，强电、弱点共缆传输。

铁路数字信号电缆内由有绝缘单线、四线组绞合、内屏蔽通信四线组单元组合。

绝缘单线采用内皮层、中间发泡层、外皮层三层一次工挤在铜导线上。

四线组采用高速精密星绞综合工艺，电容耦合系数达到最小值。

通信四线组单元采用复合铜带纵包实现电磁屏蔽。

并在成缆工序中合理设计各四线组绞合节距地匹配，降低组间直接系统性耦合，一降低串音。

与铁路信号电缆相比，铁路数字信号电缆通过以上结构设计和工艺措施，工作电容指标由50nF/km降低到29nF/km，电容耦合系数K1平均值由141pF/km降低到81pF/km，等同于长途对称通信电缆指标，其它指标也基本达到了通信电缆指标。

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

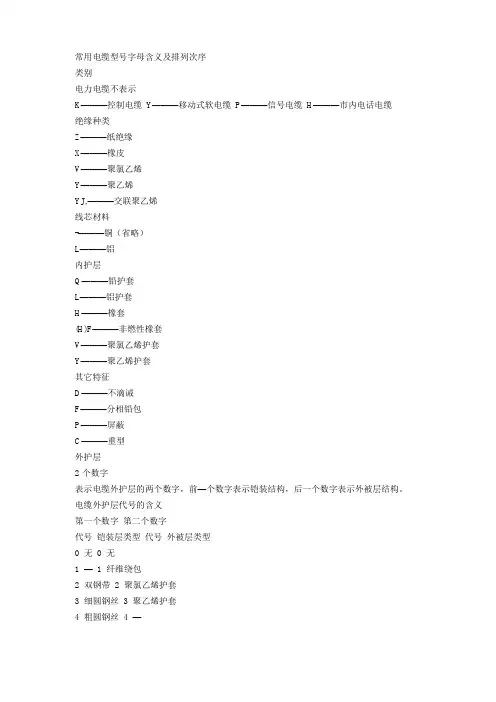

常用电缆型号字母含义及排列次序
类别
电力电缆不表示
K———控制电缆Y———移动式软电缆P———信号电缆H———市内电话电缆
绝缘种类
Z———纸绝缘
X———橡皮
V———聚氯乙烯
Y———聚乙烯
YJ,———交联聚乙烯
线芯材料
-———铜（省略）
L———铝
内护层
Q———铅护套
L———铝护套
H———橡套
(H)F———非燃性橡套
V———聚氯乙烯护套
Y———聚乙烯护套
其它特征
D———不滴诫
F———分相铅包
P———屏蔽
C———重型
外护层
2个数字
表示电缆外护层的两个数字，前—个数字表示铠装结构，后一个数字表示外被层结构。

电缆外护层代号的含义
第一个数字第二个数字
代号铠装层类型代号外被层类型
0 无0 无
1 —1 纤维绕包
2 双钢带2 聚氯乙烯护套
3 细圆钢丝3 聚乙烯护套
4 粗圆钢丝4 —。

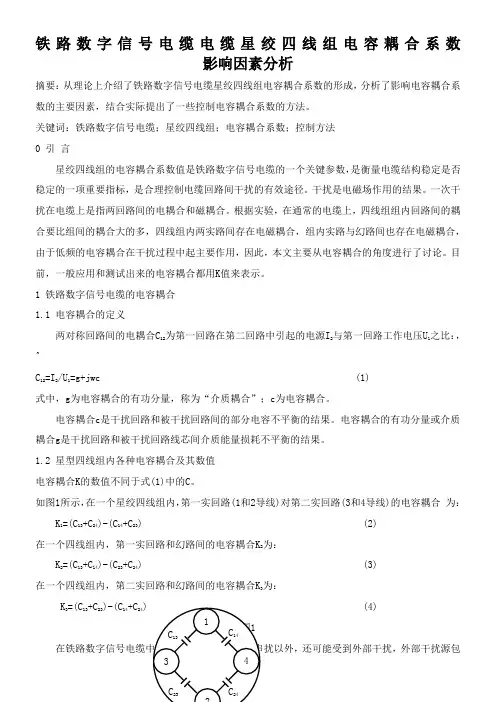

铁路数字信号电缆电缆星绞四线组电容耦合系数影响因素分析摘要：从理论上介绍了铁路数字信号电缆星绞四线组电容耦合系数的形成，分析了影响电容耦合系数的主要因素，结合实际提出了一些控制电容耦合系数的方法。

关键词：铁路数字信号电缆；星绞四线组；电容耦合系数；控制方法0 引言星绞四线组的电容耦合系数值是铁路数字信号电缆的一个关键参数，是衡量电缆结构稳定是否稳定的一项重要指标，是合理控制电缆回路间干扰的有效途径。

干扰是电磁场作用的结果。

一次干扰在电缆上是指两回路间的电耦合和磁耦合。

根据实验，在通常的电缆上，四线组组内回路间的耦合要比组间的耦合大的多，四线组内两实路间存在电磁耦合，组内实路与幻路间也存在电磁耦合，由于低频的电容耦合在干扰过程中起主要作用，因此，本文主要从电容耦合的角度进行了讨论。

目前，一般应用和测试出来的电容耦合都用K值来表示。

1 铁路数字信号电缆的电容耦合1.1 电容耦合的定义两对称回路间的电耦合C12为第一回路在第二回路中引起的电源I2与第一回路工作电压U1之比：，^C 12=I2/U1=g+jwc (1)式中，g为电容耦合的有功分量，称为“介质耦合”；c为电容耦合。

电容耦合c是干扰回路和被干扰回路间的部分电容不平衡的结果。

电容耦合的有功分量或介质耦合g是干扰回路和被干扰回路线芯间介质能量损耗不平衡的结果。

1.2 星型四线组内各种电容耦合及其数值电容耦合K的数值不同于式(1)中的C。

如图1所示，在一个星绞四线组内，第一实回路(1和2导线)对第二实回路(3和4导线)的电容耦合为：K 1=(C13+C24)-(C14+C23) (2)在一个四线组内，第一实回路和幻路间的电容耦合K2为：K 2=(C13+Cl4)-(C23+C24) (3)在一个四线组内，第二实回路和幻路间的电容耦合K3为：K 3=(C13+C23)-(C14+C24还可能受到外部干扰，外部干扰源包括电力线路、电气化铁道触线网等。

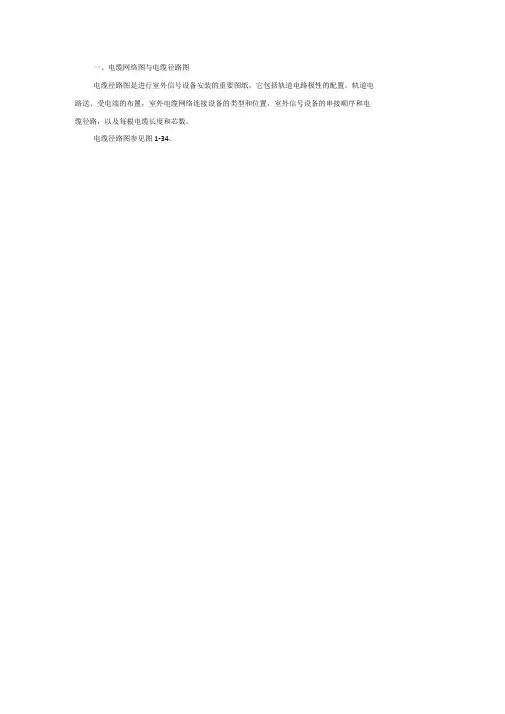

一、电缆网络图与电缆径路图电缆径路图是进行室外信号设备安装的重要图纸，它包括轨道电路极性的配置，轨道电路送、受电端的布置，室外电缆网络连接设备的类型和位置，室外信号设备的串接顺序和电缆径路，以及每根电缆长度和芯数。

电缆径路图参见图1-34。

图1-34车辆段电缆径路图电缆网络图与电缆径路图识读方法比较类似，电缆网络图与电缆径路图都将室内外电缆连接设备、电缆规格、数量及用途呈现出来。

所不同的是电缆网络图将电缆连接设备以网状图形式呈现，没有清晰的表示出室外电缆的敷设路径，而电缆径路图能更加准确表示出电缆走向。

下面以车辆段电缆网络图为例学习电缆网络图与电缆径路图识读方法。

QmQ：1£图1-34举例车辆段电缆网络图如图1-35所示，电缆网络图中用方框全选的信号楼部分，标有“XI”、“X2”、“X3”，表示电缆编号，其中“X”表示信号机，“1”、“2”、“3”表示对应电缆，依据其走向顺序编号。

对于连接轨道电路送电端设备电缆用“G”表示，连接轨道电缆受电端设备电缆用“S'表示，连接道岔设备电缆用“C”表示。

从图中可以看出，“X1”号电缆从信号楼出来，连接至7方向盒。

该方向盒旁标注有“国一”(34)“X-3”表示该方向盒编号，命名原则与上述电缆编号相类似；“(34)”表示其坐标，距离信号楼中心34米。

电缆线上标注有“195-44(5)”，其中“195”表示该电缆长度为195米，“44”表示该电缆有44根芯线，“(5)”表示备用5根芯线。

从X-3方向盒出来有3根电缆，分别连接X-1方向盒、D11调车信号机的HZ24盒和D15调车信号机的HZ24盒。

X-1坐标为148米，D11与D15调车信号机坐标可在信号平面布置图中查阅。

其余电缆网络识读方法与上述内容一致，可自行识读。

1.对电缆网络的要求(1)信号电缆网络①每架信号机的点灯用电缆芯线数，可参看施工图纸中的各类信号机点灯电路。

②为了方便维修，城市信号中正线信号机、车辆段进段信号机和铁路信号中列车信号机的变压器箱或电缆盒内均应引入一对电话线。

为减少修改以保证信号工程的顺利开通，施工单位应根据如下加芯原则并结合信号楼和信号设备的实际位置认真核对电缆径路图，若无问题方可进行电缆埋设工作；否则请及时通知设计进行修改。

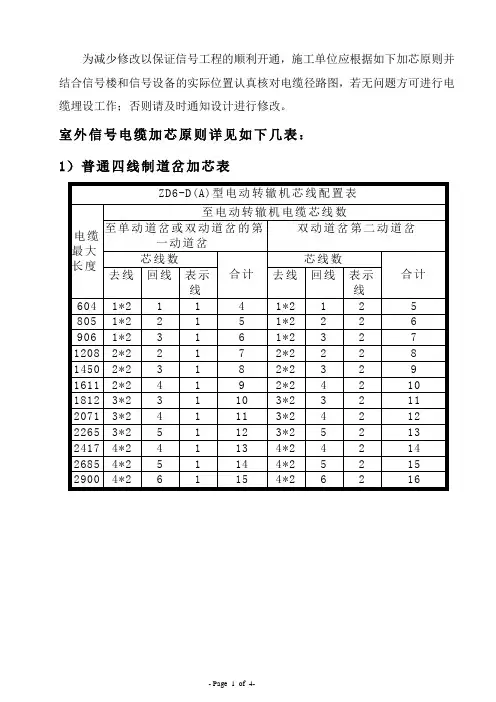

室外信号电缆加芯原则详见如下几表：
1）普通四线制道岔加芯表
型）
前重后重2种类型）
4）提速道岔加芯表（采用ZYJ7型电动转辙机）
5）色灯信号机加芯表
6）站内97型25Hz轨道电路加芯原则
（1）电源屏至送电端轨道变压器I次侧的电缆允许压降为30V。

计算干线供电的电缆芯线时，每段轨道道路所需电流应分别按下列给出值考虑：电化区段0.10A；非电化区段0.14A，电缆电阻为23.5欧/km。

主要在非电码化区段考虑，电码化区段送电端均要发码，没有送电电缆合用现象，一根送电电缆最长为L=30/（23.5*2*0.1）=6.38km。

非电码化区段有送电电缆合用时，计算公式为：30=23.5*2*（N1*L1*0.1+N2*L2*0.1+……）注：N为每段所含区段数，L为每段长度，去线回线均考虑电阻，所以乘以2，Nx一般为送电合用径路上的最远送电端。

（2）受电端轨道变压器至继电器室的电缆电阻应不大于150欧。

单拉公式：L=150欧/（23.5欧/km *2）=3.19km（即受电端去、回线均单拉时能满足的最大长度）。

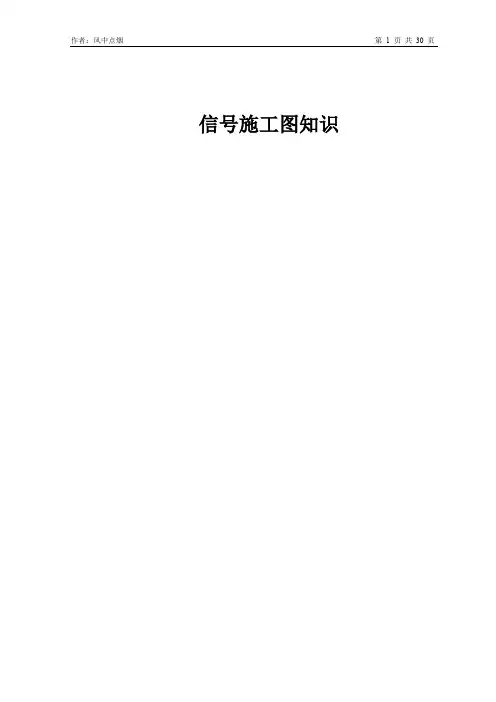

信号施工图知识目录一、施工图基础知识P31、设备所代表的符号 P32、设备平面布置图 P33、信号电缆经路图 P44、信号设备电缆配线图 P5二、配线图及室内安装工艺 P6三、信号施工主要部分的程序 P91、电缆 P102、信号机 P113、轨道电路 P124、道岔转辙机设备 P145、信号工程所用电线 P16四、其他 P171、施工中常用的仪表 P172、信号故障 P173、进站、出站及通过信号机 P17- P224、电动转辙机 P225、接地P226、信号各种限界 P237、模拟试验及工程施工质量P268、基础 P27一、施工图基础知识 1、设备所代表的符号如：2、设备平面布置图调车信号机继电器箱电缆方向HZ-7盒钢轨绝缘尽头线钢轨绝缘道岔及电动转辙机电容送电端 受电端1）平面图站场平面设备布置图：见示意图2）平面图上的信号设备从图中可以看出：室外设备间的直线距离；绝缘节位置，信号机的数量、类型及机构灯位结构；道岔转辙装置数量、组数、辙叉号的类型及定位开通方向；轨道电路送轨道电路的数量及电化范围；整个股道数量及相互间中心距离；本站场所具有的职能等。

线路钢轨所规定的等级、股道有效长度；以信号楼为基点各个设备之间的平面坐标（距离）及进站信号机和信号楼的公里标等。

平面图上识别与区间的关系。

有时从图中可以看出接近离去区段情况及区间情况。

安全线：当车站的进站制动距离内，如果有等于或大于6‰的下坡道，为了保证办理相对方向同时接车或同方向同时接发列车的作业安全，在到发线的末端也应设置安全线。

在衔接有专用线的车站上，为了防止专用线上的机车车辆任意进入站内线路，和站内线路上的机车车辆发生冲突，在衔接地点应当设置安全线。

避难线：在山区长大下坡道下方的车站上，应该设置避难线。

这是为了防止在长大下坡道上失去控制的列车，闯入站内股道上，发生撞车或其他事故。

避难线的设置位置在出站端或进站端。

3、信号电缆经路图（见图）1）、经路图上设备介绍电缆型号、规格及长度；各类箱、盒的数量（信号箱、轨道箱、道岔盒）；比较直观的电缆布线图，个别电缆的作用等；径路标识；干线、支线电缆所使用的方法；能准确地反映部分设备的位置等。

h i n a 中国C p ia n t 设备Engineering 工程铁路信号组合侧面配线图的改进牟振洲(上海工程局集团济南分公司，上海200030)摘要：铁路信号组合侧面配线图目前普遍采用的是0.4m m 2的23线，施工过程中比较繁琐，容易漏配错配。

采用集成电缆,配线图排列顺序遵循施工顺序，改变组合侧面配线图结构，能有效降低施工差错率，提高施工效率和工艺水平。

关键词：铁路信号；组合侧面配线图；改进中图分类号：U284文献标识码：A文章编号：1671-071 1 ( 2017 ) 09 (上）-0097-02铁路信号系统是保证行车安全，提高行车效率的 重要设备，其联锁系统与室外信号设备的接口国内目前 普遍采用安全型继电器，继电器组合包括信号组合、道 岔组合、轨道复示组合等。

计算机联锁的室内配线图包括接口柜配线图、分线 柜配线图、组合侧面配线图，零散组合配线图等等，其 中组合侧面配线图包括不同组合柜间组合与组合的配线、 组合与分线柜之间的配线、组合与接口柜之间的配线、 同一组合柜组合侧面端子之间的配线（架内配线）以及 组合与零层的配线等。

从组合架后面看，每个组合左右 各有一块侧面端子板，每个端子板上有3列18柱端子， 从右向左编号依次为〇1~〇6,每列端子从上到下编号依 次为1~18。

组合侧面配线图普遍采用的是按照组合柜每 一层端子板〇1~〇6列及1~18号端子配线矩阵图（如图1 所示）的形式标明与之相对应的接线端子。

而每个站的 电线数量少则几千根，多则几万根，这其中组合柜的电 线数量最多，按照现在的设计方式，配线时容易漏配或 错配。

另外，不同的施工人员根据现场实际情况安排放 线的顺序也不同，施工工艺达不到统一化标准化的要求。

针对上述问题，本文对现在普遍采用的配线图提出了改 进方案。

首先，一般的组合柜右侧的侧面端子列号为〇1~ 03,左侧为04 ~ 06，本文仅按照右侧为01 ~ 03(配线图中标记为右），左侧为04 ~ 06(配线图中标记为左）进 行探讨，对于超过这 个数量的，按实际情 况排列。

通信电缆线序色谱排列规律通常通信电缆分为：10对，20对，30对，50对，100对，200对，300对，400对，500对，600对，700对，800对，1000对，1200对，1600对，1800对，2400对通信电缆。

通信电缆色谱分序始终共有10种颜色组成，由5种主色和5种副色；5种主色和5种副色又组成25种色谱，不管通信电缆线对多大，通常大对数通信电缆都是按25对色为单位组成（即50对由2组25对组成；100对由4组25对组成；200对由8组25对组成等等）。

5种主色：白色、红色、黑色、黄色、紫色5种副色：兰色、桔色、绿色、棕色、灰色一、10对通信电缆色谱线序1、白兰2、白桔3、白绿4、白棕5、白灰6、红兰7、红桔8、红绿9、红棕10、红灰二、20对通信电缆色谱线序1、白兰2、白桔3、白绿4、白棕5、白灰6、红兰7、红桔8、红绿9、红棕10、红灰11、黑兰12、黑桔13、黑绿14、黑棕15、黑灰16、黄兰17、黄桔18、黄绿19、黄棕20、黄灰三、30对通信电缆色谱线序说明：30对通信电缆里有2种白色的主色，一把（25对）是用“白兰”标识线缠着的，另有一小把（5对）是用“白桔”标识缠着！（注意：这25对用“白兰”色环标识线缠着）1、白兰2、白桔3、白绿4、白棕5、白灰6、红兰7、红桔8、红绿9、红棕10、红灰11、黑兰12、黑桔13、黑绿14、黑棕15、黑灰21、紫兰22、紫桔23、紫绿24、紫棕25、紫灰21、白兰22、白桔23、白绿24、白棕25、白灰四、50对通信电缆色谱线序：说明：50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的，后25对是用“白桔”标识线缠着的。

（注意：这25对用“白兰”标识线缠着）1、白兰2、白桔3、白绿4、白棕5、白灰6、红兰7、红桔8、红绿9、红棕10、红灰11、黑兰12、黑桔13、黑绿14、黑棕15、黑灰16、黄兰17、黄桔18、黄绿19、黄棕20、黄灰21、紫兰22、紫桔23、紫绿24、紫棕25、紫灰（注意：这25对用“白桔”标识线缠着）26、白兰27、白桔28、白绿29、白棕30、白灰31、红兰32、红桔33、红绿34、红棕35、红灰36、黑兰37、黑桔38、黑绿39、黑棕40、黑灰41、黄兰42、黄桔43、黄绿44、黄棕45、黄灰46、紫兰47、紫桔48、紫绿49、紫棕50、紫灰五、100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一组25对是用“白兰”标识线缠着的，第二组25对是用“白桔”标识线缠着的，第三组25对是用“白绿”标识线缠着的，第四组25对是用“白棕”标识线缠着的。

综合护套铁路信号电缆一、技术要求总体原则：产品需经省部级鉴定或技术审查，符合TB/T2473·3-93和TB/T2476·3-93的有关规定。

（一）电缆应用范围适用于额定电压交流500V或直流1000V以下传输铁路信号、音频信号或自动信号装置的控制电路。

（二）电缆名称聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆。

（三）电缆型号PTYA23（四）技术规范1．电缆的规格及参考外径表：2．工作条件2．1电缆的使用环境温度为-40℃~+60℃；2．2电缆导体长期工作温度不超过70℃；2．3电缆具有良好的屏蔽性能，适用于需要设置屏蔽电缆的电气化区段；2．4电缆允许弯曲半径应不小于电缆外径的15倍。

（五）技术要求与试验方法1．导体：采用软圆铜线2．绝缘2．1绝缘应采用聚乙烯塑料，并制成红、绿、白、兰四种颜色；2．2绝缘标称厚度为0.6mm，允许偏差为0.1mm。

3．线组3．1对线组由两根不同颜色的绝缘单线绞合而成；3．2星形四线组由四根不同颜色的绝缘线芯绞合而成，不同绞合节距的星形四线组应疏绕不同颜色的非吸湿性丝或带；3．3对线组和星形四线组均为左向绞合，其绞合节距应不大于300mm;4．缆芯4．1除四芯电缆外，其它规格缆芯外层绞合方向均为右向，相邻层绞合方向相反；4．2缆芯外绕包一层合适的包带，绕包重叠率为带宽的10~20%；5．综合护套5．1复合带的纵包与挤包聚乙烯层一次完成，统称为综合护套；5．2复合带纵包重叠部分应不小于6mm，9芯以下电缆的纵包重叠部分宽度应不小于带宽的20%，接缝处圆整。

6．电缆的电气性能7．理想屏蔽系数在频率为50Hz，9芯及以下电缆护套上的感应电压为50~200v/km，12芯及以上电缆护套上的感应电压为35~200v/km时，综合护套信号电缆的理想屏蔽系数应不大于0.8。

（五）电缆交货长度1．500m及以上的电缆不少于总交货长度的50%；短段电缆交货长度不超过总交货长度的5%；12芯以下短段电缆长度为50~250m；12芯及以上短段为100~300m；2．电缆长度计量误差应不超过±0.5%；3．根据双方协议，允许以任何长度电缆交货。

大对数语音电缆线序基本以25对为基本单元，线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，即所有的线对1～25对的排序为白蓝、白橙、白绿、白棕、白灰;红蓝、红橙、红绿、红棕、红灰;……紫蓝、紫橙、紫绿、紫棕、紫灰。

1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰色谱扎带为：蓝白、橙白、绿白、棕白、灰白、蓝红、橙红、绿红每个色谱扎带里包有25对先蓝白：为1-25的线序橙白：为26-50的线序绿白：为51-75的线序棕白：为76-100的线序灰白：为101-125的线序蓝红：为126-150的线序橙红：为151-175的线序绿红：为178-200的线序而每个25对电缆中的色谱为：A线：白、红、黑、黄、紫B线：蓝、橙、绿、棕、灰组成的，每个25对线中的线序依次为：白蓝、白橙、白绿、白棕、白灰、红蓝、红橙、红绿、红棕、红灰、黑蓝、黑橙、黑绿、黑棕、黑灰、黄蓝、黄橙、黄绿、黄棕、黄灰、紫蓝、紫橙、紫绿、紫棕、紫灰需要补充一句，25对中，每5对B线始终为蓝、橙、绿、棕、灰，A线为白蓝、白橙、白绿、白棕、白灰等，即第一对为白蓝、蓝，第25对为紫灰、灰。
