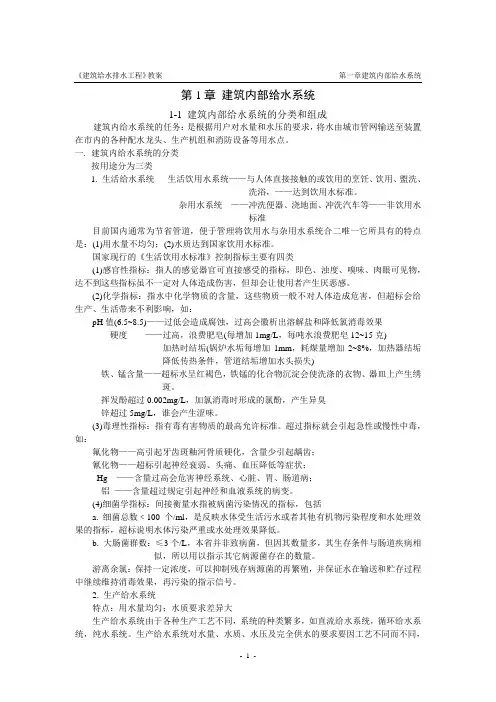

第一章 建筑内部给水系统1

第一章 建筑内部给水系统 1.1 给水系统的分类和组成 建筑内部给水系统是一系列工程设施的组合，将室外的水引入室内，经室内配水管网送至各用水点（生活、生产、消防），同时应满足一定要求（水量、水压、水质）。 一、给水系统的分类（按用途分）： 1、生活给水系统---供饮用、烹饪、盥洗、沐浴、洗涤、冲厕用水等。 水 质：符合国标。 2、生产给水系统---生产产品工艺用水、生产设备冷却用水等。 水质、水量、水压因工艺而异。 3、消防给水系统---各类消防设备灭火用水。 水量、水压符合相关规范要求。 二、给水系统的组成 一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。 1、引入管： 从室外给水管将水引入室内的管段，又称进户管。 2、水表节点（设在水表井内）： 安装在引水管上的水表及其前后设置的阀门和泄水装置的总称。 （在其前后装设阀门，旁通管和泄水阀等管路附件。当建筑物只有一条引入管时，宜在水表井中设旁通管） （《建筑给水排水设计规范》GB50015-2009中3.4 管材、附件和水表） 3、给水管道：输送和分配用水。 包括干管、立管、支管和分支管。（管材选用见规范） 4、给水附件： 包括各种阀门、水锤消除器、过滤器、减压孔板等。 作用：调节水量、水压、控制流向、关断水流，以便管道、仪表、设备检修。 常用的阀门： 1）截止阀：DN≤50mm（关闭严密） 2）闸阀： DN>50mm 3）蝶阀：启闭方便，体积小。 4）止回阀： 阻止水流反向流动（升降式止回阀：上下游压差） 5）液位控制阀：如浮球阀：水位上升，浮球浮起，关闭进水口，反之浮球下降，继续进水 6）液压水位控制阀：浮球阀的升级换代 给水附件的使用原则见规范 5、配水设施： 生活、生产和消防给水系统管网的终端用水点上的装置。 如：卫生器具的给水配件或配水龙头。 消防用水设备：消防栓、自喷头 6、增压和贮水设备： 水泵、气压给水设备、贮水池、水箱、吸水井 1.2 给水方式 给水方式：是指建筑内部给水系统的供水方案。 初步确定给水方式时，层高不超过3.5m的民用建筑，给水系统所需压力为： 1层100kPa（10m水柱），2层120kPa ，3层以上每增加1层，增加40kPa。 H=120+40×(n-2)kPa n≥2 1.2.1 给水方式的基本形式： 1.依靠外网压力的给水方式 1）直接给水方式 适用：室外给水管网的水量、水压在一天内均能满足用水要求的建筑物 2）设水箱的给水方式 适用：室外给水管网周期性供水压力不足时采用。低峰用水时，可利用室外给水管网水压直接供水并向水箱进水，水箱储备水量；高峰用水时，室外管网水压不足，由水箱向建筑给水系统供水 2.依靠水泵升压的给水方式 1）设水泵的给水方式（叠压供水时，应设旁通管） 2）设水泵、水箱的给水方式 3）气压给水方式 4）分区给水方式 5）分质给水方式 补：无负压变频给水设备特点 直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备。取代蓄水池，能充分利用自来水管网的压力直接供水或间接供水，避免了能源的二次浪费和二次污染。

1.2.2 给水方式选择原则 1、应利用室外给水管网的水压直接供水。当室外给水管网的水压和（或）水量不足时，应根据卫生安全、经济节能的原则选用贮水调节和加压供水方案。 2、给水系统的竖向分区应根据建筑物用途、层数、使用要求、材料设备性能、维护管理、节约供水、能耗等因素综合确定 ； 3、不同使用性质或计费的给水系统，应在引入管后分成各自独立的给水管网。 （规范3.3.3 条） 1.3 给水管道的布置与敷设 1.3.1 管道布置 1、 基本要求： （1）确保供水安全和良好的水力条件，力求经济合理 （2）保护管道不受损坏 （3）不影响生产安全和建筑物的使用 （4）便于安装维修 水表井水表井

引入管引入管立管立管

室外给水管道室外给水管道

2、布置形式 按供水可靠程度分为枝状、环状 枝状：单向供水、可靠性差,节省管材，造价低 环状：双向供水，安全可靠，造价高 室内生活给水管道宜布置成枝状管网，单向供水。 按水平干管的敷设位置分为： 上行下给式：给水横干管位于配水管网的上部，通过立管向下给水的方式。 下行上给式：给水横干管位于配水管网的下部，通过立管向上给水的方式。 中分式：干管设在技术夹层内或中间某层吊顶内，由中间向上、下供水。 1.3.2 管道敷设 1、敷设形式 明设：室内管道明露布置的方法。 暗设：室内管道布置在墙体管槽、管道井或管沟内，或者由建筑装饰所隐蔽的敷设方法。 注：塑料给水管道在室内宜暗设。 明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。 2、敷设要求 给水横管穿承重墙或基础，应预留孔洞； 引入管：防止地面活荷载和冰冻破坏，管顶覆土厚度≮0.7m，冰冻线以下0.15m, 室内管埋地≮0.3m； 给水立管穿楼板、屋顶，应预留孔洞； 孔洞尺寸一般比管径大50-100mm； 管道在空间敷设时，采用的固定措施：支架、托架 给水钢立管每层安装1个管卡，层高>5m 2个 给水管道不宜穿越伸缩缝、沉降缝、变形缝。如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。 常用措施有： 1、管道安装处留150mm或以上净空；2、软性接头法；3、丝扣弯头法；4、活动支架法 1.3.3 管道防护 1、防 腐：金属管道 2、防 冻、防 露：做保温层 3、防 漏：避免管道受损 4、防 振：控制管中水流速度过大 管道布置和敷设见规范3.5 第二章 建筑内部给水系统的计算 2.1 给水系统所需水压 一、几个概念 1、给水系统所需水压——应保证最不利配水点具有足够的流出水头. 2、最不利配水点——若某一配水点的水压被满足，则系统中其他用水点的压力均能被满足。 最不利配水点通常是系统的最高最远点。 3、流出水头（最低工作压力）――各种配水装置为克服给水配件内摩阻、冲击及流速变化等阻力，而放出额定流量所需的最小静水压。 给水系统所需水压 H：

2.2 给水系统所需水量 一、生产用水量计算 1、生产用水特点：比较均匀。 2、计算方法：采用单位产品的消耗水量或单位时间内生产设备消耗的水量来进行计算 二、生活用水量计算 1、生活用水特点：用水不均匀 2、计算方法：根据用水定额、小时变化系数、用水单位数来计算 3、计算生活用水量的几个指标：

最高日用水量：ddQmq

其中dQ—L/d m—用水单位数，人、床位数，工厂为每班人数 dq— 最高日生活用水定额L/人·d、L/床·d、 L/人·班

最高日平均时用水量 ：/pdQQT 其中 T－用水时间，工厂为每班用水时间， hK小时变化系数： /hhpKQQ

hQ－最大小时用水量L/h

三、消防用水量计算 按最新规范方法计算 2.3、给水设计秒流量 1、设计秒流量――建筑内卫生器具按最不利情况组合出流时的最大瞬时流量. 2、卫生器具当量――以污水盆上支管公称直径15mm的水嘴的额定流量0.2L/s作为一个当量值，其他卫生器具的额定流量均以它为标准折算成当量值的倍数，即当量数。 3、设计秒流量：确定建筑内部给水管道管径； 最高日最高时（平均时）用水量：确定增压或贮水设备 1、住宅生活给水管道设计秒流量计算 （1） 计算管段的设计秒流量计算公式

0.2(/)ggqUNLs

gq——计算管段的设计秒流量（L/s）；

U——计算管段的卫生器具给水当量同时出流概率(％)；

gN——计算管段的卫生器具给水当量总数。

（2） 计算管段的卫生器具给水当量的同时出流概率计算公式

U——计算管段的卫生器具给水当量同时出流概率(％)；

c——与0U相对应的系数

gN——计算管段的卫生器具给水当量总数。

（3）0U是生活给水配水管道的最大用水时卫生器具给水当量平均出流概率

0U——生活给水配水管道的最大用水时卫生器具给水当量平均出流概率(％)

m——每户用水人数；

gN——每户设置的卫生器具给水当量数；

应注意问题： 1） 当计算管段上的卫生器具给水当量总数超过有关设定条件时（0U大于8.0%），其流量应

取最大用水时平均秒流量，即0.2(/)ggqUNLs 2）有两条或两条以上具有不同最大用水时卫生器具给水当量平均出流概率的给水支管的给水干管，该管段的最大时卫生器具给水当量平均出流概率计算公式为：

OU —— 给水干管的卫生器具给水当量平均出流概率

0.491(1)(%)cggNUN



(%)0.23600ohOgqmKUNT

oigiOgi

UNUN




