建筑内部给水系统分析和介绍

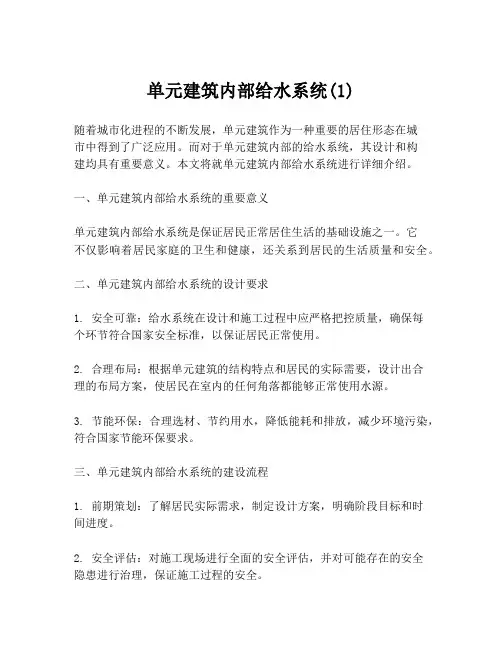

单元建筑内部给水系统(1)随着城市化进程的不断发展，单元建筑作为一种重要的居住形态在城市中得到了广泛应用。

而对于单元建筑内部的给水系统，其设计和构建均具有重要意义。

本文将就单元建筑内部给水系统进行详细介绍。

一、单元建筑内部给水系统的重要意义单元建筑内部给水系统是保证居民正常居住生活的基础设施之一。

它不仅影响着居民家庭的卫生和健康，还关系到居民的生活质量和安全。

二、单元建筑内部给水系统的设计要求1. 安全可靠：给水系统在设计和施工过程中应严格把控质量，确保每个环节符合国家安全标准，以保证居民正常使用。

2. 合理布局：根据单元建筑的结构特点和居民的实际需要，设计出合理的布局方案，使居民在室内的任何角落都能够正常使用水源。

3. 节能环保：合理选材、节约用水，降低能耗和排放，减少环境污染，符合国家节能环保要求。

三、单元建筑内部给水系统的建设流程1. 前期策划：了解居民实际需求，制定设计方案，明确阶段目标和时间进度。

2. 安全评估：对施工现场进行全面的安全评估，并对可能存在的安全隐患进行治理，保证施工过程的安全。

3. 施工建设：根据设计方案开始施工，确保施工质量和施工进度，及时解决施工中出现的问题。

4. 完工验收：在施工完成后进行全面的验收，包括水质、水压、排水等方面的测试，确保单元建筑内部给水系统合乎国家标准。

四、单元建筑内部给水系统的维护1. 定期检查：每隔一段时间对单元建筑内部给水系统进行检查，避免出现漏水或水质变差等问题。

2. 管道清洗：定期对水管进行清洗，避免水垢、杂质等问题，确保水质安全和卫生。

3. 漏水维修：发现管道漏水及时处理，防止漏水引起其他问题。

综上所述，单元建筑内部给水系统的安全、可靠、节能、环保是十分重要的，对单元建筑内部给水系统的设计、建设和维护都提出了高要求。

只有在注意以上方面的同时，才能满足居民的需求，保证单元建筑内部给水系统的高品质和可持续发展。

建筑内部给水系统课件1. 介绍建筑内部给水系统是一个重要的基础设施，用于向建筑物内的各个房间和设施提供清洁的饮用水和生活用水。

本课件将介绍建筑内部给水系统的基本原理、组成部分、设计考虑因素和维护方法。

2. 基本原理建筑内部给水系统的基本原理是利用水压力将自来水引入建筑物，然后通过管道网络将水分配到不同的出水点。

常见的给水系统包括冷水系统和热水系统。

2.1 冷水系统冷水系统主要用于向建筑物内的各个出水点提供冷饮用水和生活用水。

它由水源、水泵、水箱、管道网络和出水点等组成。

2.2 热水系统热水系统主要用于向建筑物内的各个出水点提供热饮用水和生活用水。

它由水源、热水锅炉、暖气设备、管道网络和出水点等组成。

3. 组成部分建筑内部给水系统主要由以下组成部分构成：3.1 水源水源可以是自来水供应系统或水井，根据建筑物的位置和需求而定。

3.2 水泵水泵用于提升水源的压力，以保证水能够顺利流动到各个出水点。

3.3 水箱水箱用于储存水源，以平衡供水需求和供水压力。

管道网络是建筑内部给水系统的主要部分，它将水源从水泵输送到各个出水点。

3.5 出水点出水点是指建筑物内需要用水的设施，如洗手间、厨房、浴室等。

4. 设计考虑因素设计一个有效可靠的建筑内部给水系统需要考虑以下因素：4.1 用水量根据建筑物的用途和使用人数，合理估计和计划用水量，以保证系统能够满足需求。

4.2 管道尺寸根据用水量和水流速度的要求，选择合适的管道尺寸，以保证顺畅的水流和压力。

选择适用于给水系统的管道材料，如铜管、塑料管等，以确保水质安全和持久性。

4.4 水泵选择根据建筑物的高度和用水点的分布，选择合适的水泵类型和功率，保证足够的供水压力。

4.5 安全阀和压力控制装置安装安全阀和压力控制装置，以防止给水系统出现过高的压力，保护系统的安全和可靠性。

5. 维护方法良好的维护可以延长建筑内部给水系统的使用寿命并确保水质安全。

5.1 定期巡视定期巡视给水系统的设备和管道，检查是否有漏水、堵塞等问题，并及时修复。

建筑内部给水系统建筑内部给水系统是指在建筑物内部安装的为生活、办公和工业生产等各种活动提供洁净水的系统，它涵盖了供水管道、水龙头、水箱、水泵、阀门等部件。

建筑内部给水系统的建设，直接影响到室内生活舒适和工业生产的正常进行，因此其设计、施工和维护都需要精确、安全、经济和可靠。

1. 综述建筑内部给水系统是建筑设施重要的组成部分，在建筑设计和实施过程中应得到足够的重视。

建筑内部给水系统的设计应根据实际需要，合理选用各种管道材料，及阀门、盆器等附件。

建筑内部给水系统主要包括初次进水管道、分支管道、出水管道、储水水箱和水泵组成。

2. 主管道建筑内部给水系统的主管道是建筑物内部的初次进水管道，一般是用中压钢管或塑料管制成，直径一般为DN50- DN100。

初次进水管道的质量好坏直接影响建筑内部给水系统的正常运行，因此其安装必须符合国家标准及相应的要求。

3. 分支管道分支管道是指从初次进水管道上接出的管道，分支管道的长度及径规定应根据建筑内部需要，洁净不带污染。

分支管道的管径应根据供水设备的开口流量和末端的压力降低而定。

4. 出水管出水管是建筑内部给水系统的最末一道工艺，它是供水进行的最后一道环节。

出水管道在设计和施工时必须考虑到其安全和卫生问题，一般要求材料无毒无味，抗紫外线和抗老化。

5. 储水水箱储水水箱是建筑内部给水系统的重要组成部分，适当地设置大小水箱能够有效保证整个系统的洁净水量和质量。

水箱应符合国家相关标准的要求，贮水容量应根据设计流量和用户需求进行合理确定。

6. 水泵水泵是建筑内部给水系统的重要设备之一，其作用是为供水的顺利流动提供压力。

水泵的选型应根据建筑的总楼层数、卫生间数量、用水方式等实际情况进行合理配置，以确保水量充足。

7. 阀门阀门是建筑内部给水系统中的重要附件，阀门的作用是调节和控制水流。

阀门的种类有很多，应根据不同部位的要求来选用不同的阀门，并且应避免使用老旧的阀门。

8. 片区式自来水平衡调节器在大楼水位管道细分，每个大片区留一口回水管冲掉湍流状态，并将几个大片区分别进行调节。

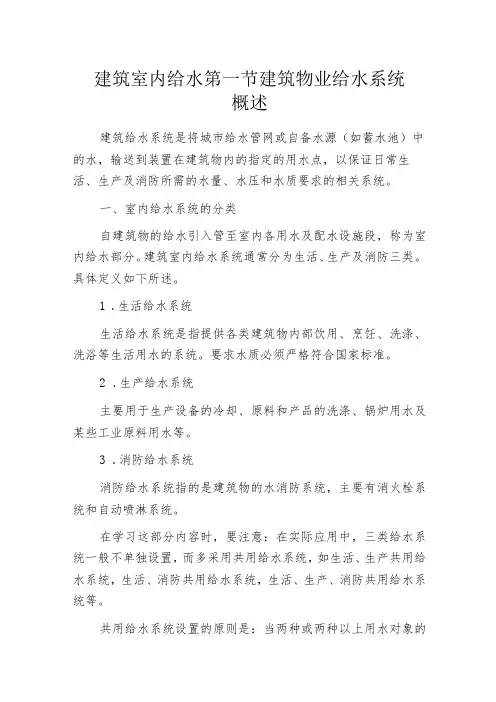

建筑室内给水第一节建筑物业给水系统概述建筑给水系统是将城市给水管网或自备水源（如蓄水池）中的水，输送到装置在建筑物内的指定的用水点，以保证日常生活、生产及消防所需的水量、水压和水质要求的相关系统。

一、室内给水系统的分类自建筑物的给水引入管至室内各用水及配水设施段，称为室内给水部分。

建筑室内给水系统通常分为生活、生产及消防三类。

具体定义如下所述。

1.生活给水系统生活给水系统是指提供各类建筑物内部饮用、烹饪、洗涤、洗浴等生活用水的系统。

要求水质必须严格符合国家标准。

2.生产给水系统主要用于生产设备的冷却、原料和产品的洗涤、锅炉用水及某些工业原料用水等。

3.消防给水系统消防给水系统指的是建筑物的水消防系统，主要有消火栓系统和自动喷淋系统。

在学习这部分内容时，要注意：在实际应用中，三类给水系统一般不单独设置，而多采用共用给水系统，如生活、生产共用给水系统，生活、消防共用给水系统，生活、生产、消防共用给水系统等。

共用给水系统设置的原则是：当两种或两种以上用水对象的水质、水压要求相近时，应尽可能采用共用给水系统，目的是节省系统的安装费用以及进一步提高供水系统的使用效率。

但是，对消防要求严格的高层建筑或大型建筑，为了保证消防的安全可靠，则应独立设置消防给水系统。

二、室内给水系统的组成这一部分请读者在学习的时候掌握好引入管、水表节点、给水管道、给水附件、升压和储水设备及室内消防设备等六部分。

1.引入管（进户管）由室外供水管引至室内的供水接入管道称为给水引入管。

通常采用埋地暗敷方式引入。

对于一个建筑群体，引入管是总进水管，从供水的可靠性和配水平衡等方面考虑，引入管应从建筑物用水量最大处和不允许断水处引入。

2.水表节点在引入管室外部分离开建筑物适当位置处，设置水表井或阀门井，在引入管上装设的水表、阀门等计量及控制附件的总称为水表节点。

它用于对整支管道的用水开展总计量或总控制。

3.给水管道给水管道是指室内给水水平或垂直干管、立管及横支管等。

建筑给水系统建筑给水系统是指为建筑物供应清洁、安全、方便的用水的一套系统。

它包括供水管道、水泵、水箱等设备，以及各种连接部件和控制部件。

建筑给水系统对于建筑物的正常运行和居民的生活起着至关重要的作用。

下面将从系统结构、工作原理和维护保养等几个方面来详细介绍建筑给水系统。

一、系统结构建筑给水系统主要由供水管网、室内供水管网和各种设备组成。

1. 供水管网为了将水源引入建筑物，供水管网通常由地下水源或主干管道连接到建筑物的入口。

供水管网包括进水管、水表、阀门等组成，用于控制和计量供水。

2. 室内供水管网室内供水管网将水从入口输送到各个用水点，主要由直供水系统和循环供水系统组成。

直供水系统是指从进水口直接输送给水到各个用水点，一般适用于小型建筑物。

这种系统结构简单，成本较低，但水压稳定性可能较差。

循环供水系统是指在建筑物内设置回水管和循环泵，将未消耗的冷水或热水回收再利用。

这种系统可以提高水的利用率，并保持用水点的稳定水压和水温。

3. 设备建筑给水系统的关键设备包括水泵、水箱和水处理设备。

水泵用于增加水的压力，保证供水能够顺利输送到各个楼层和远离水源的用水点。

水泵的选型需要考虑建筑物的高度、用水量以及水压要求等因素。

水箱作为储水设备，用于存储水源，以应对突发情况或供水压力不足的情况。

水箱通常设置在建筑物的高处，利用重力为下层楼提供水压。

水处理设备主要用于过滤和消毒水源，保证供水的卫生和安全。

常见的水处理设备包括过滤器、消毒器等。

二、工作原理建筑给水系统实际上是一个闭合循环系统。

水源经过处理后，进入建筑物的供水管网，通过水泵的增压作用，将水运输到各个楼层的用水点。

未消耗的水可以经由回水管回收再利用，或者排放到下水道。

水箱则用于储备水源，并根据需要进行补充。

系统的运行需要依靠阀门和控制部件进行调控。

阀门用于控制水流量和水压，保持系统的稳定运行。

控制部件可根据实际需求进行自动调节，比如根据用水量的变化进行水泵的启停控制。

建筑内部给水系统1. 简介建筑内部给水系统是指建筑物内部用于供应生活、生产等用水的管道系统。

该系统主要包括冷水系统和热水系统。

冷水系统通常由自来水供应，而热水系统则需要通过加热设备进行供应。

2. 冷水系统冷水系统是建筑内部给水系统的重要组成部分。

它主要由自来水供应系统、冷水管道和各种附件组成。

2.1 自来水供应系统自来水供应系统是建筑内部自来水的来源。

通常情况下，自来水由供水公司通过水压管道输送到建筑物的水箱或水池中。

冷水管道是将自来水输送到各个需水点的管道系统。

冷水管道通常使用PVC、PPR等材料制成，这些材料具有耐腐蚀、耐压等特点。

2.3 各种附件冷水系统还包括许多附件，如阀门、过滤器、水表等。

这些附件用于控制水流量、清洁水质和测量用水量。

3. 热水系统热水系统是建筑内部给水系统的另一个重要组成部分。

它主要由热水供应系统、热水管道和各种附件组成。

3.1 热水供应系统热水供应系统通过热水加热设备（如燃气热水器、太阳能热水器等）将自来水加热为热水，然后通过管道输送到各个热水需求点。

热水管道与冷水管道相似，用于输送热水到各个热水需求点。

由于热水的温度较高，所以热水管道需要采用耐高温的材料制成。

3.3 各种附件热水系统的附件与冷水系统类似，包括阀门、水泵、水箱等。

这些附件用于控制热水供应的流量、储存热水等。

4. 维护和保养建筑内部给水系统需要定期进行维护和保养，以确保供水的正常运行和水质的安全。

4.1 清洗管道定期清洗建筑内部给水系统的管道是保持水质清洁的重要环节。

可以通过冲洗管道、使用清洁剂等方式进行清洗。

4.2 检查附件定期检查建筑内部给水系统的各种附件，如阀门、水泵等，确保其正常运行。

如有故障或磨损，及时进行修复或更换。

4.3 检测水质定期进行水质检测，以确保供水安全。

可以委托相关机构进行水质检测，根据检测结果采取相应的措施。

5. 安全性考虑建筑内部给水系统的设计和施工需要考虑安全性。

以下几点是重要的安全性考虑：•采用具有消防功能的管道材料，确保系统抗火性能；•设置相关防护设施，如防爆、防漏等；•严格按照相关规范和标准进行设计和施工，确保系统的稳定性和耐久性；•建立科学的管理制度，进行定期检查和维护。

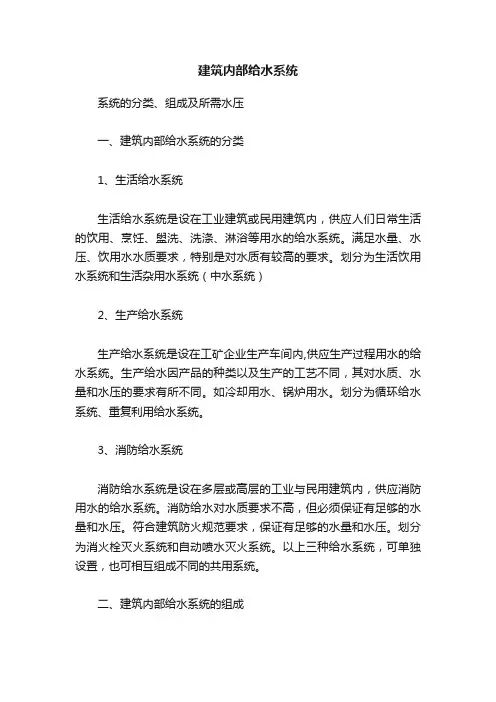

建筑内部给水系统系统的分类、组成及所需水压一、建筑内部给水系统的分类1、生活给水系统生活给水系统是设在工业建筑或民用建筑内，供应人们日常生活的饮用、烹饪、盥洗、洗涤、淋浴等用水的给水系统。

满足水量、水压、饮用水水质要求，特别是对水质有较高的要求。

划分为生活饮用水系统和生活杂用水系统（中水系统）2、生产给水系统生产给水系统是设在工矿企业生产车间内,供应生产过程用水的给水系统。

生产给水因产品的种类以及生产的工艺不同，其对水质、水量和水压的要求有所不同。

如冷却用水、锅炉用水。

划分为循环给水系统、重复利用给水系统。

3、消防给水系统消防给水系统是设在多层或高层的工业与民用建筑内，供应消防用水的给水系统。

消防给水对水质要求不高，但必须保证有足够的水量和水压。

符合建筑防火规范要求，保证有足够的水量和水压。

划分为消火栓灭火系统和自动喷水灭火系统。

以上三种给水系统，可单独设置，也可相互组成不同的共用系统。

二、建筑内部给水系统的组成1、引入管引入管是指室外给水管网与建筑内部给水管网之间的连接管段，又称进户管。

其作用是将水接入建筑内部。

2、水表节点水表节点是指引入管上装设的水表及其前后设置的阀门、泄水阀等装置的总称。

水表用以计量建筑物总用水量；阀门用以水表检查、更换时关闭管路；泄水阀用于系统检修时放空。

住宅建筑每户均应安装分户水表。

3、给水管道系统：指建筑内部给水水平干管、垂直干管、立管和支管，最终达到配水点。

4、给水附件：指给水管道系统中装设的各种阀门、以及各种配水龙头、仪表，用以用以调节水量、水压、控制水流方向及取水。

5、升压和贮水设备：当室外给水管网的水量、水压不能满足内部用水要求或要求供水压力稳定、确保供水安全时，应根据需要，设置水泵、水箱、水池、气压给水设备等增压、贮水装置。

6.室内消防设备：根据其防火要求及规定，需要设置消防给水系统时，一般应设置消火栓灭火设备。

特殊要求时，需设置自动喷水灭火设备。

三、建筑内部给水系统所需水压在引入管与室外给水管道的接管处，需要有足够的水压，才能将用水输送到建筑内部给水系统的最不利配水点，该水压称为建筑内部给水系统所需水压。

建筑内部给水系统概述1. 概述建筑内部给水系统是指建筑物内部用于供水的管道系统。

它起到将水从供水系统输送到建筑物各个部位，以满足人们日常生活和工作的用水需求。

建筑内部给水系统的设计与施工直接影响着建筑物的用水质量和用水效率。

本文将就建筑内部给水系统的组成、设计准则和常见问题进行介绍。

2. 组成建筑内部给水系统主要由以下组成部分构成：2.1 供水入口供水入口是建筑内部给水系统与供水系统相连的接口。

它通常位于建筑物外壁或地下室内，用于接收外部供水管道与建筑内部给水管道的连接。

2.2 主供水管道主供水管道是建筑内部给水系统中的主要输水管道，它负责将水从供水入口输送到各个楼层和分区。

主供水管道通常采用金属材质，如钢铁或铜管，以保证其稳定性和耐用性。

2.3 分支供水管道分支供水管道是从主供水管道分出的管道，用于将水输送到各个房间或设备。

分支供水管道通常采用塑料材料，如PPR管或PVC管，以降低成本和方便施工。

2.4 终端设备终端设备包括水龙头、洗衣机、马桶等，它们是建筑内部给水系统的最终水源。

终端设备通常与分支供水管道连接，并通过阀门进行控制。

3. 设计准则设计建筑内部给水系统时，需要考虑以下几个准则：3.1 水压建筑内部给水系统的水压应符合国家相关标准，以保证正常用水功能的实现。

水压过高容易导致设备损坏，而水压过低则会影响用水的顺畅性。

3.2 配管布局良好的配管布局是建筑内部给水系统设计的关键。

合理的布局可以最大限度地减少管道长度和转弯，提高水流速度和水质。

同时，还需要考虑到建筑物的结构和功能需求，以便合理安装和维护管道。

3.3 防水防漏建筑内部给水系统的管道连接必须牢固可靠，确保不会发生渗漏现象。

同时，还应采取措施来防止管道洪水和漏水对建筑物造成损害。

3.4 消防供水建筑内部给水系统中需要考虑消防供水的需求。

消防供水管道应与主供水管道相分离，以确保在火灾发生时能够及时供应足够的水源。

4. 常见问题与解决方法在建筑内部给水系统的设计和施工过程中，可能会出现一些常见问题，下面介绍几种常见问题及解决方法：如果用水出现异味、浑浊或有杂质，可能是由于水源质量问题或管道污染导致的。

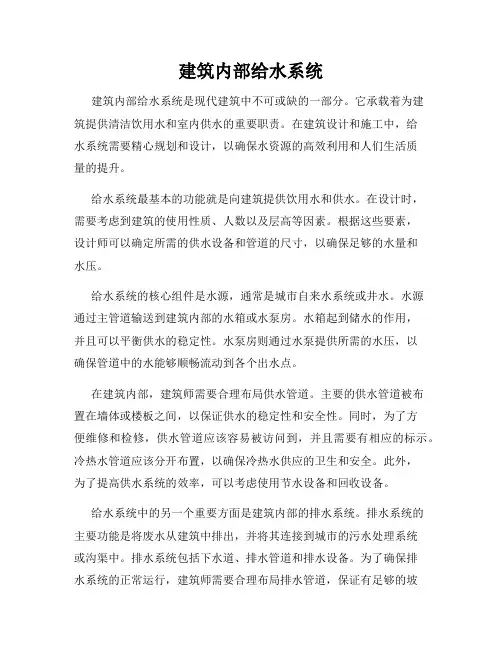

建筑内部给水系统建筑内部给水系统是现代建筑中不可或缺的一部分。

它承载着为建筑提供清洁饮用水和室内供水的重要职责。

在建筑设计和施工中，给水系统需要精心规划和设计，以确保水资源的高效利用和人们生活质量的提升。

给水系统最基本的功能就是向建筑提供饮用水和供水。

在设计时，需要考虑到建筑的使用性质、人数以及层高等因素。

根据这些要素，设计师可以确定所需的供水设备和管道的尺寸，以确保足够的水量和水压。

给水系统的核心组件是水源，通常是城市自来水系统或井水。

水源通过主管道输送到建筑内部的水箱或水泵房。

水箱起到储水的作用，并且可以平衡供水的稳定性。

水泵房则通过水泵提供所需的水压，以确保管道中的水能够顺畅流动到各个出水点。

在建筑内部，建筑师需要合理布局供水管道。

主要的供水管道被布置在墙体或楼板之间，以保证供水的稳定性和安全性。

同时，为了方便维修和检修，供水管道应该容易被访问到，并且需要有相应的标示。

冷热水管道应该分开布置，以确保冷热水供应的卫生和安全。

此外，为了提高供水系统的效率，可以考虑使用节水设备和回收设备。

给水系统中的另一个重要方面是建筑内部的排水系统。

排水系统的主要功能是将废水从建筑中排出，并将其连接到城市的污水处理系统或沟渠中。

排水系统包括下水道、排水管道和排水设备。

为了确保排水系统的正常运行，建筑师需要合理布局排水管道，保证有足够的坡度以便废水能够顺利流入下水道。

排水设备如下水道、马桶、浴缸、洗手盆等也需要进行正确的安装和连接。

除了供水和排水系统，建筑内部给水系统还包括热水和冷水系统。

热水系统通常使用锅炉或太阳能热水器加热水源，供应洗澡、洗衣和清洁等热水需求。

冷水系统则通过冷水机组或冷却塔提供制冷设备所需的冷水。

这些系统需要配备相应的管道和设备，以维持水温和水压的稳定性。

随着科技的不断进步，建筑内部给水系统也在不断发展。

新型的供水设备、管道材料和节水技术不断涌现，使得给水系统更加智能、节能和环保。

例如，有些建筑开始采用雨水收集系统，将雨水用于冲洗马桶或浇灌植物，从而实现水资源的再利用。

建筑行业的给排水系统介绍1. 引言给排水系统是建筑行业中的重要组成部分，它负责建筑物内部的供水和排水工作。

一个高效可靠的给排水系统不仅能够提供良好的生活条件，还能保证建筑物的安全和舒适性。

本文将介绍建筑行业中常见的给排水系统及其组成部分。

2. 给水系统给水系统是指向建筑物内部分配清洁饮用水的系统。

它由以下几个组成部分构成：2.1. 水源水源可以是自备水井、自来水公司供水管道或者其他形式的供水设备。

建筑物的设计应该考虑水源的可靠性和持续供水的需求。

2.2. 储水设备为了应对突发情况，建筑物通常会安装储水设备，如水箱或水塔。

这些设备可以储存大量的水，以满足紧急情况下的供水需求。

2.3. 供水管道供水管道是将水源连接到建筑物内部的管道系统。

它通常包括主供水管道和分支供水管道，通过不同的水龙头或设备，将水分配到不同的区域和房间。

2.4. 水泵和增压设备为了提供足够的水压，给水系统通常会安装水泵和增压设备。

它们可以增加水流的压力，确保水能够顺利流动到各个角落。

3. 排水系统排水系统负责将建筑物内部的废水和污水排放到污水处理设施或排水系统中。

它包括以下几个主要组成部分：3.1. 排水管道排水管道是将废水和污水从建筑物内部引导到污水处理设施的管道系统。

它们通常采用合适的坡度和直径，以保证废水和污水能够自然流动，并避免积水和堵塞。

3.2. 排水设备排水设备包括下水道、地漏、马桶等用于废水和污水排放的设备。

它们通常通过排水管道连接到污水处理设施或外部排水系统。

3.3. 排气系统排气系统用于排放建筑物内部产生的气体和臭味。

它通常包括排气管道和通风装置，以保持室内空气的清新和舒适。

3.4. 沉淀池和污水处理设施为了处理污水和废水，一些建筑物可能会安装沉淀池和污水处理设施。

它们可以去除污水中的悬浮物和有害物质，并将水处理成可回收或排放的清洁水。

4. 维护和保养为了确保给排水系统的正常运行，建筑物的维护和保养工作至关重要。
