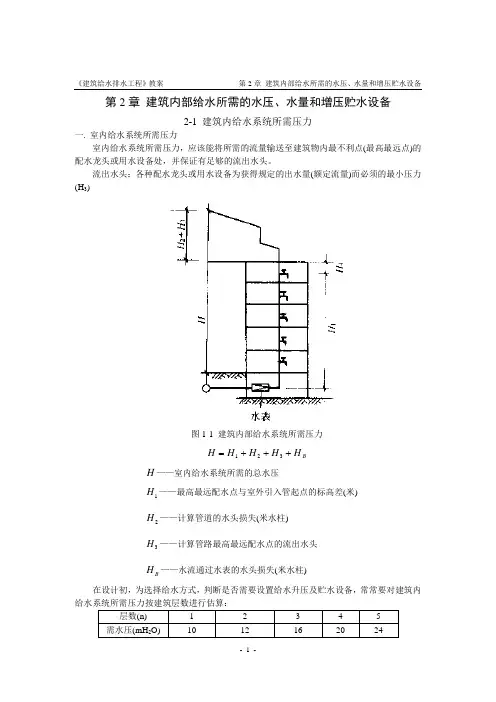

《建筑给水排水工程》教案 第2章 建筑内部给水所需的水压、水量和增压贮水设备第2章 建筑内部给水所需的水压、水量和增压贮水设备2-1 建筑内给水系统所需压力一. 室内给水系统所需压力室内给水系统所需压力，应该能将所需的流量输送至建筑物内最不利点(最高最远点)的配水龙头或用水设备处，并保证有足够的流出水头。
流出水头：各种配水龙头或用水设备为获得规定的出水量(额定流量)而必须的最小压力(H 3)图1-1 建筑内部给水系统所需压力B H H H H H +++=321H ——室内给水系统所需的总水压1H ——最高最远配水点与室外引入管起点的标高差(米) 2H ——计算管道的水头损失(米水柱)3H ——计算管路最高最远配水点的流出水头 B H ——水流通过水表的水头损失(米水柱)在设计初，为选择给水方式，判断是否需要设置给水升压及贮水设备，常常要对建筑内给水系统所需压力按建筑层数进行估算：《建筑给水排水工程》教案 第2章 建筑内部给水所需的水压、水量和增压贮水设备上表适用于层高≤3.5m 以下的建筑，该压力为自地平算起的最小保证压力。
2-2 给水所需水量1. 生产用水用水量根据生产工艺过程、设备情况、产品性质、地区条件等确定 计量方法：①以单位产品用水量计②以单位时间某种设备上用水量计用水特点：有规律，均匀 2.生活用水用水量根据卫生设备完善程度，气候情况，生活习惯、水价等因素有关，其中最主要的因素是卫生设备的完善程度。
我国现行规范住宅生活用水定额取消了气候分区而以卫生设备完善程度为基本条件，其主要原因：①影响用水量的主要因素是卫生设备的完善程度，其它原因已包括地区条件可体现在用水定额的幅度中。
②气候分区 是从建筑的采暖出发不完全适合生活用水定额③人员流动，生活习惯的改变，生活水平的提高，使气候因素的影响下降 ④借鉴国外定额确定原则用水特点：不均匀，卫生器具越多，设备越完善，用水不均匀性越小。
3.最大日、最大时用水量计算：根据用水量定额及用水单位数来确定d d mq Q = (4-1) n dh K TQ Q =(4-2) phh Q Q K =其中：d Q ——最高日用水量 (l/d)m ——用水单位数(人·床位) d q ——用水定额(l/人·日)h Q ——最大小时用水量(l/h)T ——建筑内用水时间h K ——时变化系数p Q ——平均时流量h K 是借助于自动流量记录仪测得建筑物内一昼夜用水变化曲线，并绘制出以小时计的用水量变化阶段图求得。
第2章建筑内部给水系统的计算1．根据卫生器具用水要求对其规定了单位时间的出水量，即额定流量，并以（）L/s 作为1个给水当量。
A．0.1 B．0.2 C．0.3 D．0.332．所谓卫生器具配水龙头的流出水头指出流控制龙头处所需的（）。
A．出口处的水压值 B．出口处的静水压C．出口处克服的阻力值 D．出口处的动压3．卫生器具给水配件承受的最大工作压力为（）MPa。
A．0.2 B．0.3 C．0.4 D．不得大于0.64．卫生器具正常使用的最佳水压约为（）MPa。
A．0.1~0.2 B．0.2~0.3 C．0.3~0.4 D．0.4~0.55．高层生活给水系统应采取竖向分区供水，分区时一般应充分利用室外给水管网的水压，在市政压力能满足使用要求的建筑物地下室和地面上最低的几层采用自来水直供成为一个供水区，其他层用水在水泵增压后使用。
《规范》要求各分区最低卫生器具配水点处的静水压不宜大于（）MPa。
A．0.2~0.3 B．0.45 C．0.50 D．0.606．高层建筑给水系统中由干管或立管等引入各房间的卫生间的横支管如果水压大于（）MPa宜设减压阀式的调压设施。
A．0.35 B．0.40 C．0.45 D．0.507．建筑内生活给水管道的设计秒流量指（）。
A．卫生器具额定流量之和B．计算管道管径的唯一依据C．建筑内卫生器具按配水最不利情况组合出流时的最大瞬时流量D．最大时用水量的1/3.68．高层建筑给水管网的布置方式中，不含以下（）方式。
A．水平串联式B上行下给式．C．下行上给式D．中分式9．由城市管网夜间直接供给建筑内高位水箱的生活调节容积应按（）确定。
A．最高日用水量的15%~20%B ．最高日用水量的20%~25%C ．最高日用水量的50%D ．最高日用水量的100%10．生活用高位水箱，采用由水泵向水箱供水，生活用水调节容积，《规范》规定不宜小于最大时用水量的（ ）。
A ．20%B ．30%C ．40%D ．50%11．建筑内生活贮水池贮存生活用水容积，规范规定按最高日用水量的（ ）确定。
一、建筑内部给水系统三种给水系统：生活给水系统生产给水系统消防给水系统；生活给水系统：生活饮用水系统直饮水系统杂用水系统；给水系统的组成：1引入管（室外给水管网的接管点引入建筑物内的管段）2水表节点（设在引入管上的水表及其前后的阀门和泄水装置的总称）3给水管网：干管（总干管，是浆水从引入管输送至建筑物各区域的管段），立管，支管，分支管（配水支管，将水从支管输送至各用水设备的管段。
我国给水管道常用钢管铸铁管塑料管复合管）4给水附件：截止阀（关闭严密水流阻力大局部阻力系数和管径成正比），闸阀（全开时水流直线通过水流阻力小有杂质落入易磨损），蝶阀（阀板在90°翻转范围内起调节、节流和关闭作用，操作扭矩小启闭方便结构紧凑体积小），止回阀（阻止管道中水反向流动）5配水设施（生活生产和消防给水系统管网上终端用水点的设施）6增压和贮水设备7水表；给水方式的基本形式：依靠外网压力1直接给水方式2设水箱的给水方式；依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式（变压式定压式）4分区给水方式5分质给水方式；管道布置基本要求：1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。
一般采用枝状布置：上行下给，下行上给，中分式给水管道敷设有明装和暗装两种。
明装即管道外露优点是安装维修方便造价低但影响美观表面结露积灰尘。
暗装即管道隐蔽，如设在墙中，不影响室内美观整洁但施工复杂维修困难造价高；管道防护：防腐；防冻防露；防漏；防振；二、建筑内部给水系统的计算设计秒流量：建筑物内卫生器具按最不利情况出流时的最大瞬时流量；气压给水设备：利用密闭罐中压缩空气的压力变化调节和压送水量，在给谁系统中起增压和调节作用。
分类和组成：按输水压力的稳定性分为变压式和定压式；按气水接触方式分为补气式和隔膜式；优点：灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低，实现了自动化操作便于维护管理，水质不易被污染还有助于消除水锤的影响；缺点：调节容积小贮水量少一般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大；耗电量大；使用范围：适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统，小型简易和临时性给水系统和消防给水系统。
建筑给水排水工程习题建环系—永胜试卷分值比例1.选择题，20道每题1分，共计20分2.填空题，10道每题2分，共计20分3.简答题，5道每题6分，共计30分4.计算题，3道每题10分，共计30分第一章建筑给水一．选择题1. 按供水用途的不同，建筑给水系统可分为三大类为〔D〕A 生活饮用水系统、杂用水系统和直饮水系统；B 消火栓给水系统、生活给水系统和商业用水系统；C 消防给水系统、生活饮用水系统和生产工艺用水系统；D 消防给水系统、生活给水系统和生产给水系统。
2.在初步确定给水方式时，对层高不超过3.5m的民用建筑，给水系统所需的压力可用以下经历法估算：1层为〔〕kPa，2层为〔〕kPa，3层以上每增加1层增加〔〕kPa。
答案应为〔B〕A.100 kPa……140 kPa……40 kPaB.100 kPa……120 kPa……40 kPaC.100 kPa……120 kPa……60 kPaD.40 kPa……140 kPa……60 kPa3.水表的最大流量是〔C〕A.选择水表口径的唯一依据B.水表能长期正常运转的流量C.水表工作的上限流量D.水表工作的下限流量4.在湿热气候条件下或在空气湿度较高的房间，空气中的水分会凝结成水附着在给水管道外表甚至滴水，针对这种现象，给水管道应做〔D〕。
A.防腐措施B. 防漏措施C. 防振措施D. 防露措施二．填空题1．室外给水管网布置的形式有环状、枝状。
2. 管道根本的连接方法有法兰、焊接、承插、螺纹。
3．水表按翼轮构造不同，分为旋翼式、螺翼式4．给水系统按水平干管的位置不同分为上行下给式、下行上给式、中分式三．简答题1.室给水管道布置的原则"答：(1)确保供水平安和良好的水力条件，力求经济合理〔2〕保护管道不受损坏〔3〕不影响生产平安和建筑物的使用〔4〕便于安装维修第二章建筑部给水系统的计算一．选择题1. 请指出正确的水泵吸水管的连接方式。
〔C〕A 吸水管设在虹吸管段B 吸水管向下坡向水泵C 异径偏心大小头D 同心异径管2.气压给水方式是〔D〕A.一种高效节能的给水方式B.一种无需设置水泵的给水方式C.必需设置在建筑的最底层D.利用空气的压缩性能来贮存和输送水量的给水方式3.进展生活给水管网水力计算时，局部水头损失可按沿程水头损失的〔C〕〔％〕进展估算。
建筑内部给水系统的计算1. 引言建筑内部给水系统是建筑物中一个重要的系统，负责将自来水引入建筑内部，满足建筑物内各处的用水需求。
在设计建筑内部给水系统之前，需要进行一系列的计算，以确保系统能够正常运行、满足用水需求，并符合相关规范和标准。
2. 计算前的准备在进行建筑内部给水系统的计算之前，需要收集以下数据和信息：- 建筑物的平面布置图，包括每个房间的位置和大小； - 建筑物的高度和层数； - 建筑物的用水设备数量和类型，如洗手盆、马桶、淋浴等；- 建筑物的用水需求预估，包括峰值用水量和每天的用水量。
3. 计算步骤建筑内部给水系统的计算包括以下几个步骤：3.1 确定供水管道尺寸首先，需要确定供水管道的尺寸。
根据建筑物的用水设备数量和类型，以及用水需求预估，可以计算出供水管道的流量需求。
然后，根据流量需求和管道材料的摩阻系数，可以确定合适的管道尺寸。
3.2 确定水泵功率根据建筑物的用水需求预估和供水管道的流量需求，可以确定水泵的功率。
水泵的功率需要能够满足建筑物在峰值用水期间的需求，并考虑到水泵的效率和额外的安全系数。
3.3 设计供水管道系统根据供水管道的尺寸和布局，可以设计供水管道系统。
供水管道系统应该包括主管道、分支管道和支管道，以确保从水泵到各处用水设备的供水顺畅。
在设计供水管道系统时，还需要考虑到管道的坡度和支撑方式，以及相关的阀门和附件。
3.4 设计水箱容积建筑物内部的水箱可以作为供水系统的缓冲装置，用于平衡供水和用水之间的差异。
根据建筑物的高度和用水需求预估，可以计算出水箱的容积需求。
水箱的容积应该足够满足建筑物在用水高峰期间的需求，并考虑到水箱的补水方式和节约用水的要求。
3.5 安全系数和规范要求在进行建筑内部给水系统的计算时，需要考虑到安全系数和相关的规范要求。
安全系数可以确保系统在异常情况下仍能正常运行，并满足消防用水的需求。
同时，还需要遵循相关的规范和标准，如《建筑给水排水设计规范》等。
