建筑内部给水系统的组成建筑内部给水系统的组成一、前言建筑内部给水系统是指为了满足建筑物内部各种用水设备的需求而设计的供水系统。
它是建筑物中最基本、最重要的设施之一,直接关系到人们日常生活和工作中用水的安全和便利。
本文将从以下几个方面来介绍建筑内部给水系统的组成。
二、总体概述建筑内部给水系统主要由以下几个组成部分构成:1.自来水入口管道2.进户总阀门3.室内管道系统4.分支管道及支管阀门5.用水设备及相关附件三、自来水入口管道自来水入口管道是指自来水公司或其他供水单位提供的主干管道,它负责将自来水输送到建筑物内。
通常情况下,这些管道会安装在地下或者地下室,以确保其不受外界环境的影响。
四、进户总阀门进户总阀门是指连接自来水入口管道和室内管道系统之间的一个节点,其作用是控制整个室内给水系统的开关。
一般情况下,这个阀门会被安装在房屋的水表箱内,以方便使用和维护。
五、室内管道系统室内管道系统是指建筑物内部的供水管道系统,其作用是将自来水输送到各个用水设备。
这些管道通常会被安装在墙体、地面或者天花板之中,以避免对建筑物的外观造成影响。
六、分支管道及支管阀门分支管道及支管阀门是指从室内管道系统分离出来的小型供水管道,其作用是将自来水输送到各个用水设备。
这些分支管道通常会被安装在墙体或者地面之中,并且会配备相应的阀门,以方便对其进行控制和维护。
七、用水设备及相关附件用水设备及相关附件是指建筑物内部各种需要用到自来水的设备和附件。
例如:洗手盆、马桶、淋浴器、浴缸等等。
这些设备通常需要与室内管道系统或者分支管道相连,并且需要安装相应的配件(如:龙头、喷头等),以确保其正常使用。
八、总结综上所述,建筑内部给水系统主要由自来水入口管道、进户总阀门、室内管道系统、分支管道及支管阀门以及用水设备及相关附件等几个组成部分构成。
这些部分的协同工作,才能够确保建筑物内部的供水系统正常运行,为人们提供便利和安全的用水环境。
一、建筑内部给水系统三种给水系统:生活给水系统生产给水系统消防给水系统;生活给水系统:生活饮用水系统直饮水系统杂用水系统;给水系统的组成:1 引入管(室外给水管网的接管点引入建筑物内的管段)2水表节点(设在引入管上的水表及其前后的阀门和泄水装置的总称)3给水管网:干管(总干管,是浆水从引入管输送至建筑物各区域的管段),立管,支管,分支管(配水支管,将水从支管输送至各用水设备的管段。
我国给水管道常用钢管铸铁管塑料管复合管)4给水附件:截止阀(关闭严密水流阻力大局部阻力系数和管径成正比),闸阀(全开时水流直线通过水流阻力小有杂质落入易磨损),蝶阀(阀板在90° 翻转范围内起调节、节流和关闭作用,操作扭矩小启闭方便结构紧凑体积小),止回阀(阻止管道中水反向流动)5配水设施(生活生产和消防给水系统管网上终端用水点的设施)6增压和贮水设备7 水表;给水方式的基本形式:依靠外网压力1直接给水方式2设水箱的给水方式;依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式(变压式定压式)4分区给水方式5分质给水方式;管道布置基本要求:1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。
一般采用枝状布置:上行下给,下行上给,中分式给水管道敷设有明装和暗装两种。
明装即管道外露优点是安装维修方便造价低但影响美观表面结露积灰尘。
暗装即管道隐蔽,如设在墙中,不影响室内美观整洁但施工复杂维修困难造价高;管道防护:防腐;防冻防露;防漏;防振;二、建筑内部给水系统的计算设计秒流量:建筑物内卫生器具按最不利情况出流时的最大瞬时流量;气压给水设备:利用密闭罐中压缩空气的压力变化调节和压送水量,在给谁系统中起增压和调节作用。
分类和组成:按输水压力的稳定性分为变压式和定压式;按气水接触方式分为补气式和隔膜式;优点:灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低,实现了自动化操作便于维护管理,水质不易被污染还有助于消除水锤的影响;缺点:调节容积小贮水量少一般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大;耗电量大;使用范围:适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统,小型简易和临时性给水系统和消防给水系统。
一)1:建筑内部给水系统是将城镇给水管网或自备水源给水管网的水引入室内,经配水管送至生活,生产和消防用水设备,并满足用水点对水量,水压和水质要求的供应系统。
根据用户对水质,水压,水量,水温的要求,并结合外部给水系统情况进行划分,分为三种:生活给水系统,生产给水系统,消防给水系统。
2:建筑内部给水系统一般由引入管,给水管道,给水附件,给水设备,配水设施和计量仪表组成3:水表节点是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。
4:水表的常用语:过载流量,常用流量,分界流量,最小流量,始动流量,流量范围,公称压力,压力损失,示值误差计量等级,其中常用流量为过载流量1/25:给水方式即指建筑内部给水系统的供水方案,综合技术因素,经济因素,社会和环境尽速设计的合理供水方案,估算公式【H=120+40*(n-2)kPa,其中n≥2)。
】6:依靠外网压力的给水方式分为:直接给水方式,设水箱的给水方式依靠水泵升压的给水方式分为:设水泵的给水方式,设水泵,水箱联合的给水方式,气压给水方式,分区给水方式,分质给水方式7:管道敷设:室外埋地引入管要防止地面荷载和冰冻破坏,其管顶覆土厚度不宜小于0.7m,并应敷设在冰冻线以下0.5m处。
建筑内埋地管在无活荷载和冰冻影响时,其管顶离地面高度不宜小于0.3m8:管道防护:防腐,明装和暗装的管道防腐,除锈,涂防腐涂料防冻,防露,防漏,防震二)1:给水系统水压计算公式H=H1+H2+H3+H4H----建筑内部给水所需的水压H1-----引入管起点至最不利配水点位置高度所需的静水压,kPaH2------引入管起点至最不利配水点的给水管路即机选管路的沿程与局部水头损失之和,kPaH3-----水流通过谁表示的水头损失,kPaH4------最不利配水点所需的最低工作压力,kPa2:生活用水量公式Qd=mqd因为Qp=Qd/TKn=Qh/Qp (均匀性)所以Qh=Kn式中Qd=坐高日用水量,L/d;M=用水单位数,人祸床位数等,工业企业建筑为每班人数;q d=最高日生活用水定额,L/(人*d),L/(床*d)或L/(人*/班);Qp=平均小时用水量,L/h;T=建筑物的用水时间,工业企业建筑为每班用水时间,h;Kh=小时变化系数Qh=最大小时用水量,L/h3:设计秒流量:键鼠内的生活用水量在一昼夜,1h里都是不均匀的,为保证用水,生活给水管道的设计流量应为建筑内卫生器具最不利情况的组合出流时的最大瞬时流量,又称设计秒流量4:住宅生活给水管道设计秒流量计算公式q g=0.2*U*Ng式中qg ——计算管段的设计秒流量,L/s;U ——计算管段的卫生器具给水当量同时出流概率,%;Ng ——计算管段的卫生器具给水当量总数;0.2 ——1个卫生器具给水当量的额定流量,L/s 。
水水水一.建筑内部给水系统1.给水系统的分类 a.生活给水系统:供人们在日常生活中饮用、烹饪、盥洗、洗涤、淋浴等生活用水。
要求:水量、水压应满足用户需要;水质应符合国家规定的《生活饮用水卫生标准》。
b.生产给水系统:生产给水系统是为了满足生产工艺要求设置的用水系统。
要求:因生产工艺不同,生产用水对水压、水量、水质以及其他的要求各不相同。
c.消防给水系统:消防给水系统供民用建筑、公共建筑以及工业企业建筑中的各种消防设备的用水。
要求:要保证充足的水量、水压,对水质要求不高。
2.给水系统的组成 a.引入管:引入管也称入户管,是一个与室外供水管网连接的总进水管。
引入管段上一般设有水表、阀门等附件。
b.水表节点:安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。
c.给水附件:指给水管道上的调节水量、水压、控制水流方向以及断流后便于管道、仪器和设备检修用的各种阀门和设备,包括截止阀、止回阀、闸阀、蝶阀。
3.水表的常用术语过载流量(Qmax):水表在规定误差限内使用的上限流量。
在过载流量时,水表只能短时间使用而不至损坏。
常用流量(Qn):水表在规定误差限内允许长期通过的。
最小流量(Qmin):水表在规定误差限内使用的下限流量。
4.给水方式:指建筑内部给水系统的供水方案。
5.给水方式的类型(1)依靠外网压力的给水方式:a.直接给水方式特点:系统简单,投资省,可充分利用外网水压。
一旦外网停水,室内立即断水。
适用场所:水量、水压在一天内均能满足用水要求的用水场所。
b.设水箱给水方式 1.特点:系统简单,投资省,可充分利用外网水压,但是水箱容易二次污染;水箱容积的确定要慎重。
适用场所:室外给水管网供水水压偏高或不稳定时采用。
2.特点:水箱进水管和出水管共用一根立管,供水可靠,系统简单,投资省,可充分利用外网水压。
缺点是水箱水用尽后,用水器具水压会受外网压力影响。
适用场所:室外给水管网供水水压、水量周期性不足时采用。
建筑内部给水系统的计算1. 引言建筑内部给水系统是建筑物中一个重要的系统,负责将自来水引入建筑内部,满足建筑物内各处的用水需求。
在设计建筑内部给水系统之前,需要进行一系列的计算,以确保系统能够正常运行、满足用水需求,并符合相关规范和标准。
2. 计算前的准备在进行建筑内部给水系统的计算之前,需要收集以下数据和信息:- 建筑物的平面布置图,包括每个房间的位置和大小; - 建筑物的高度和层数; - 建筑物的用水设备数量和类型,如洗手盆、马桶、淋浴等;- 建筑物的用水需求预估,包括峰值用水量和每天的用水量。
3. 计算步骤建筑内部给水系统的计算包括以下几个步骤:3.1 确定供水管道尺寸首先,需要确定供水管道的尺寸。
根据建筑物的用水设备数量和类型,以及用水需求预估,可以计算出供水管道的流量需求。
然后,根据流量需求和管道材料的摩阻系数,可以确定合适的管道尺寸。
3.2 确定水泵功率根据建筑物的用水需求预估和供水管道的流量需求,可以确定水泵的功率。
水泵的功率需要能够满足建筑物在峰值用水期间的需求,并考虑到水泵的效率和额外的安全系数。
3.3 设计供水管道系统根据供水管道的尺寸和布局,可以设计供水管道系统。
供水管道系统应该包括主管道、分支管道和支管道,以确保从水泵到各处用水设备的供水顺畅。
在设计供水管道系统时,还需要考虑到管道的坡度和支撑方式,以及相关的阀门和附件。
3.4 设计水箱容积建筑物内部的水箱可以作为供水系统的缓冲装置,用于平衡供水和用水之间的差异。
根据建筑物的高度和用水需求预估,可以计算出水箱的容积需求。
水箱的容积应该足够满足建筑物在用水高峰期间的需求,并考虑到水箱的补水方式和节约用水的要求。
3.5 安全系数和规范要求在进行建筑内部给水系统的计算时,需要考虑到安全系数和相关的规范要求。
安全系数可以确保系统在异常情况下仍能正常运行,并满足消防用水的需求。
同时,还需要遵循相关的规范和标准,如《建筑给水排水设计规范》等。

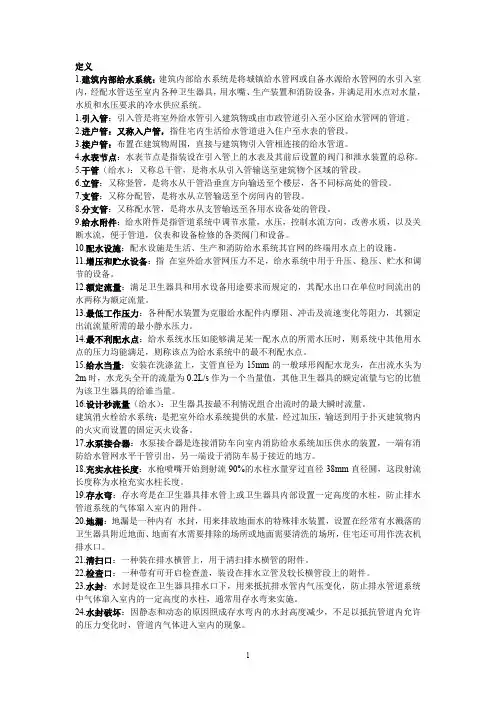

定义1.建筑内部给水系统:建筑内部给水系统是将城镇给水管网或自备水源给水管网的水引入室内,经配水管送至室内各种卫生器具,用水嘴、生产装置和消防设备,并满足用水点对水量,水质和水压要求的冷水供应系统。
1.引入管:引入管是将室外给水管引入建筑物或由市政管道引入至小区给水管网的管道。
2.进户管:又称入户管,指住宅内生活给水管道进入住户至水表的管段。
3.接户管:布置在建筑物周围,直接与建筑物引入管相连接的给水管道。
4.水表节点:水表节点是指装设在引入管上的水表及其前后设置的阀门和泄水装置的总称。
5.干管(给水):又称总干管,是将水从引入管输送至建筑物个区域的管段。
6.立管:又称竖管,是将水从干管沿垂直方向输送至个楼层,各不同标高处的管段。
7.支管:又称分配管,是将水从立管输送至个房间内的管段。
8.分支管:又称配水管,是将水从支管输送至各用水设备处的管段。
9.给水附件:给水附件是指管道系统中调节水量,水压,控制水流方向,改善水质,以及关断水流,便于管道,仪表和设备检修的各类阀门和设备。
10.配水设施:配水设施是生活、生产和消防给水系统其官网的终端用水点上的设施。
11.增压和贮水设备:指在室外给水管网压力不足,给水系统中用于升压、稳压、贮水和调节的设备。
12.额定流量:满足卫生器具和用水设备用途要求而规定的,其配水出口在单位时间流出的水两称为额定流量。
13.最低工作压力:各种配水装置为克服给水配件内摩阻、冲击及流速变化等阻力,其额定出流流量所需的最小静水压力。
14.最不利配水点:给水系统水压如能够满足某一配水点的所需水压时,则系统中其他用水点的压力均能满足,则称该点为给水系统中的最不利配水点。
15.给水当量:安装在洗涤盆上,支管直径为15mm的一般球形阀配水龙头,在出流水头为2m时,水龙头全开的流量为0.2L/s作为一个当量值,其他卫生器具的额定流量与它的比值为该卫生器具的给谁当量。
16.设计秒流量(给水):卫生器具按最不利情况组合出流时的最大瞬时流量。
单元建筑内部给水系统(一)随着城市化进程的加快,单元住宅越来越普遍。
而在单元住宅中,给水系统的设计尤为重要,它直接影响着居民的日常生活。
本文将从单元建筑内部给水系统的构成、设计及维护等方面进行讲解。
一、构成单元建筑内部给水系统主要由进水管、储水设施、供水管网络、各层楼的供水管网和出水管等组成。
1、进水管:进水管主要由市政部门负责,其主要作用是将来自供水厂的自来水送到建筑物内部的储水设施中。
2、储水设施:储水设施分为上水箱和下水箱,它们的作用是储存自来水,保证居民有足够的用水量。
3、供水管网络:供水管网络负责从储水设施中将自来水运输到各个水源点,其包括主干管、分支管、支管以及水源点等。
4、各层楼的供水管网:各层楼的供水管网主要将自来水供给到不同的出水设备中,如浴室、厨房等。
5、出水管:出水管起到将废水从各层楼的出水设备中排放出去的作用。
二、设计要点1、合理设计供水管道:合理的供水管道设计须遵循以下原则:外径符合规范;省略节流器、弯头等,减少阻力;控制管道长度,减少热损失。
2、设置压力水泵:当自来水压力不够时,可以设置压力水泵来增压。
3、科学确定储水设施容量:储水设施容量须根据建筑物的用水人数及峰值水流量等因素进行科学确定。
4、合理分布出水设备:出水设备应根据建筑楼层数、居民用水量等因素进行合理的分布,摆放在有排水管道的位置。
三、维护管理1、定期检查:定期检查各个管道、阀门、水泵、储水设施等以确保其完好无损并正常工作。
2、清洗维护:对储水设施、供水管道等进行定期的清洁维护以避免长期的水垢、沉淀等影响供水质量。
3、灌溉水的维护:对于可能产生污染的灌溉水,须进行相应处理或避免使用。
4、严格管理:不得私拉乱接,严格杜绝私拉乱接。
对于违反水管规定者,要追究其相应的责任。
综上所述,单元建筑内部给水系统是日常生活的必需品,其设计与维护十分重要。
我们应该深入了解其中的构成、设计与维护等知识,才能更好地保障水的安全、卫生。
建筑内部给水系统建筑内部给水系统是现代建筑中不可或缺的一部分。
它承载着为建筑提供清洁饮用水和室内供水的重要职责。
在建筑设计和施工中,给水系统需要精心规划和设计,以确保水资源的高效利用和人们生活质量的提升。
给水系统最基本的功能就是向建筑提供饮用水和供水。
在设计时,需要考虑到建筑的使用性质、人数以及层高等因素。
根据这些要素,设计师可以确定所需的供水设备和管道的尺寸,以确保足够的水量和水压。
给水系统的核心组件是水源,通常是城市自来水系统或井水。
水源通过主管道输送到建筑内部的水箱或水泵房。
水箱起到储水的作用,并且可以平衡供水的稳定性。
水泵房则通过水泵提供所需的水压,以确保管道中的水能够顺畅流动到各个出水点。
在建筑内部,建筑师需要合理布局供水管道。
主要的供水管道被布置在墙体或楼板之间,以保证供水的稳定性和安全性。
同时,为了方便维修和检修,供水管道应该容易被访问到,并且需要有相应的标示。
冷热水管道应该分开布置,以确保冷热水供应的卫生和安全。
此外,为了提高供水系统的效率,可以考虑使用节水设备和回收设备。
给水系统中的另一个重要方面是建筑内部的排水系统。
排水系统的主要功能是将废水从建筑中排出,并将其连接到城市的污水处理系统或沟渠中。
排水系统包括下水道、排水管道和排水设备。
为了确保排水系统的正常运行,建筑师需要合理布局排水管道,保证有足够的坡度以便废水能够顺利流入下水道。
排水设备如下水道、马桶、浴缸、洗手盆等也需要进行正确的安装和连接。
除了供水和排水系统,建筑内部给水系统还包括热水和冷水系统。
热水系统通常使用锅炉或太阳能热水器加热水源,供应洗澡、洗衣和清洁等热水需求。
冷水系统则通过冷水机组或冷却塔提供制冷设备所需的冷水。
这些系统需要配备相应的管道和设备,以维持水温和水压的稳定性。
随着科技的不断进步,建筑内部给水系统也在不断发展。
新型的供水设备、管道材料和节水技术不断涌现,使得给水系统更加智能、节能和环保。
例如,有些建筑开始采用雨水收集系统,将雨水用于冲洗马桶或浇灌植物,从而实现水资源的再利用。
建筑内部给水系统计算2.1给水系统所需水压建筑内部给水系统所需的水压、水量是选择给水系统中增压和水量调节、贮水设备的基本依据。
放出额定流量所需的最小静水压力称为最低工作压力。
给水系统中如果某一配水点的水压被满足则系统中其他用水点的压力均能被满足,则称该点为给水系统中的最不利配水点。
给水系统的水压就应保证最不利点配水具有足够的流出水头,计算公式:H=H1+H2+H3+H4H—建筑物内给水系统所需的水压,Kpa;H1---引入管起点至最不利配水点位置高度所要求的静水压,Kpa;H2---引入管起点至最不利配水点的给水管路即计算管路的沿程与局部水头损失之和,Kpa;H3---水流通过水表时的水头损失,Kpa;H4---最不利配水点所需的最低工作压力,Kpa;见表2.1.1 P232.2给水系统所需水量建筑内给水包括生活、生产和消防用水三部分。
生产用水量一般比较均匀;消防用水量大而集中,建筑内消费用水量应按规定根据同时开启消防灭火设备用水量之和计算,相见第三章;生活用水量不均匀;生活用水量可根据国家制定的用水定额、小时变化系数和用水单位数等,按下式计算:Q d=m×q dK h=Q h Q pQ p=Q d T∴Q h=K h∙Q p式中Q d---最高日用水量L/dm---用水单位数,人或床位数等,工业企业建筑为每班人数;q d----最高日生活用水定额,L/(人∙d)、L/(床∙d)、L/(人∙班)Q p----平均小时用水量,L/hT----建筑物用水时间,工业企业建筑为每班用水时间,hQ h----小时变化系数K h−最大小时用水量,L/h若工业企业为分班工作制,最高日用水量Q d=mq d n,n为生产班数。
若每班生产人数不等,则Q d=∑mq d。
各类建筑的生活用水定额及小时变化系数见书P25-28.2.3给水设计秒流量给水管道的设计秒流量不仅是确定各管段管径,也是计算管道水头损失,进而确定给水系统所需压力的主要依据。
由引入管、给水管道、给水附件、配水设备、增压与贮水设备、计量仪表组成。
各部分功能如下:
1、引入管:又称进户管,是从室外给水管网的接管点引至建筑物内的管道。
2、给水管道:用于输送和分配用水,即将引入管送来的给水输送给建筑物内各用水点的管道,包括水平干管、给水立管和支管。
3、给水附件:管道系统中调节水量、水压、控制水流方向、改善水质,以及关断水流便于管道、仪表和设备检修的各类阀门和设备。
4、配水设备:生活、生产和消防给水系统管网的终端用水点上的装置。
5、增压与贮水设备:包括升压设备和贮水设备。
6、计量设备:水表,包括分户水表和总水表。
