天圆地方展开图1.画展开图一般会给你两个视图：主视图和俯视图。
如图所示，这个天圆地方长宽高都是80，然后把圆进行12等分，把各个等分点和ABCD四个点连起来（如图所示），然后求出实长线。
2.实长的求法：画出相互垂直的两条线，竖线的高度是80（天圆地方的高），横线的长度自己确定，用圆规量取俯视图中E 1线的长度，在横线上画弧，然后把E1点连到竖线的顶点（如图所示），用同样的方法求出A2和A1的实长就可以了（剩下的线的实长等于E1、A2、A1，比如H10等于E1，D11等于A2，B7等于A1等等）。
3.画一条长80的线（AD线），以D为圆心，以A1实长为半径画弧；以A为圆心，以A1实长为半径画弧，交点为1点，△AD1就画完了；以A为圆心，A2的实长为半径画弧，量取俯视图1、2的距离（1到12任意相邻两点都可以），以弧和三角形的交点为圆心（如下图O1点所示），以1、2的距离为半径画弧，交点为2点，再以2点为圆心画弧，交点为3点，再以3点为圆心画弧，交点为4点，△A14就画完了，△D110画法一样。
4.以A为圆心，以俯视图AD（AB、BC、CD都可以）实长为半径画弧，以4为圆心，A1实长为半径画弧，交点就是B点，△AB4就画完了，△DC10画法一样。
5.以B为圆心，A2实长为半径画弧，量取俯视图1、2的距离（1到12任意相邻两点都可以），以弧和三角形的交点为圆心（和步骤3一样），以1、2的距离为半径画弧，交点为5点，再以5点为圆心画弧，交点为6点，再以6点为圆心画弧，交点为7点，△B47就画完了，△C710画法一样。
6.以B为圆心，以俯视图AE（CH、GB等等都可以）为半径画弧，以7点为圆心，以E1实长为半径画弧，交点就是G点，△BG7就画完了，△CG7画法一样。
7.用直角尺检查G点是否为90°，如果是的话证明作图正确，如果不是证明前面的步骤错误或者是有误差。
8.检查完成后，把天圆地方上面的13个点用铅笔（手绘）连起来就行了。
展开图画法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
电动机绕组展开图的画法所谓展开图，就是将电动机定子铁心带绕组用刀切开并摊平，按电动机绕组在定子铁心上的布置，画出的一种绕组展开图。
例1、一台24槽，4极电机，要求采用同心式绕组布置，求画绕组展开图。
1、根据要求先出每极所占槽数每极所占槽数=电动机的总槽数/(2P) 或=电动机的总槽数/4（极数）每极所占槽数=24/4=6槽如下图所示2、求出每极每相所占（即为极相组）槽数，即在一个磁极里（N或S）按三相平分所得的槽数。
每相在每个磁极里均按A、C、B的规律排列，而每相所占的槽数必定相等。
如下图所示。
每极每相所占槽数=每极所占槽数/3相=6/3=2槽3、画第一相绕组展开图根据上面计算分配得知，每极每相所占槽数为2，即第一极N中，A相占2槽（1、2槽）。
而第二极S中，A相也占2槽（7、8槽）。
第三极N中，A相也一样占2槽（13、14槽）。
而第四极S中，A相同样也占2槽（19、20槽）。
对于单层电动机而言，一个线圈有二个有效边，如果它的第一个有效边在N极，则另一个有效边就是在S极。
根据同心式绕组的画法，我们得出第一个N极和第二个S极的1------8槽（y=7)、2------7槽(y=5)相连的二个绕组，而第三个N极与第四个S极的连接与上面是相同的，分别是13------20、14------19相连，同样组成另二个绕组。
这样A相绕组全部画完（画时应逆时针方向）。
4、绕组的连接绕组的连接是按顺电流方向，逆时针，依绕组先后排列顺序依次连接。
A、电流的方向在同性磁极下电流方向必定相同，在异性磁极下电流的方向必定相反。
根据经验，相邻二相的电流方向恰恰相反（初学时电流方向一定要搞清）。
对于一个绕组而言，若规定了它的进出线的位置，按上图第一个线圈是由第1槽进线(它位于N极），可以确定电流的流向是向上。
而电流不管匝数有多少电流总是由第8槽流出（它位于S极），故电流的流向必定是向下的。
又由于第2槽与第1槽同处于N极，故第2槽的电流方向与第1槽相同，同是向上。
展开图画法在生产中，经常用到各种薄板制件，如管道、容器等，图11-1所示的集粉筒即为其例子之一。
制造这类制件时，通常是先在薄板上画出表面展开图，然后下料成型，再用咬缝或焊缝连接。

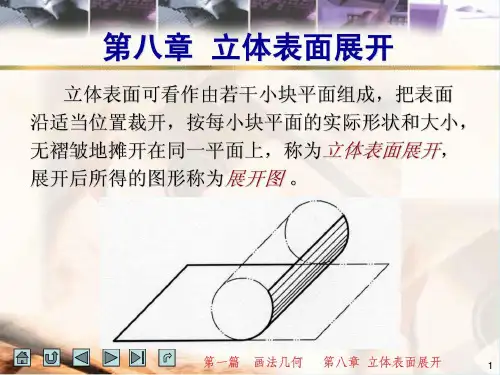

将立体表面按其实际大小和形状，依次连续地展平在一个平面上，称为立体表面的展开。
展开后所得的图形，称为展开图。
立体表面分为可展与不可展两种。
平面立体的表面都是平面，是可展的;曲面立体的表面是否可展，则要根据组成其表面的曲面是否可展而定。
凡是相邻两条素线彼此平行或相交(能构成一个平面)的曲面，是可展曲面，如柱面和锥面等。
凡是相邻两条素线成交叉两直线(不能构成一个平面)或母线是曲线的曲面，是不可展曲面，如球面、环面等。
不可展表面可采用近似作图法展开。
绘制展开图有两种方法:图解法和计算法。
图解法是根据展开原理得到的，其实质是作立体表面的实形，而作实形的关键是求线段的实长和曲线的展开长度。
图解法具有作图简捷、直观等优点，目前应用较广。
计算法是用解析计算代替图解法中的展开作图过程，求出曲线的解析表达式及展开图中一系列点的坐标、线段长度，然后绘出图形或直接下料的方法。
随着计算图11-1 集粉筒机技术的发展，这种方法更显示出准确、高效、便于修改、保存等优点，它必将得到日益广泛的应用。
11.1 图解法展开11.1.1 平面立体的表面展开作平面立体的表面展开图，就是分别求出属于立体表面的所有多边形的实形，并将它们依次连续地画在一个平面上。
1.斜截四棱柱管的展开图11-2a为斜截四棱柱管的立体图。
由于从两面投影图(图11-2b)中可直接量得各表面实形的边长，因此作图较简单，具体作图步骤如下:图11-2 斜截四棱柱管的展开观看分析过程1)按各底边的实长展开成一条水平线，标出?、?、?、?、?诸点; 2)过这些点作铅垂线，在其上分别量取各棱线的实长，即得诸端点A、B、C、D、A。
3)用直线依次连接各端点，即可得展开图。
见图11-2c。
2.吸气罩的展开如图11-3a为矩形吸气罩的立体图。
