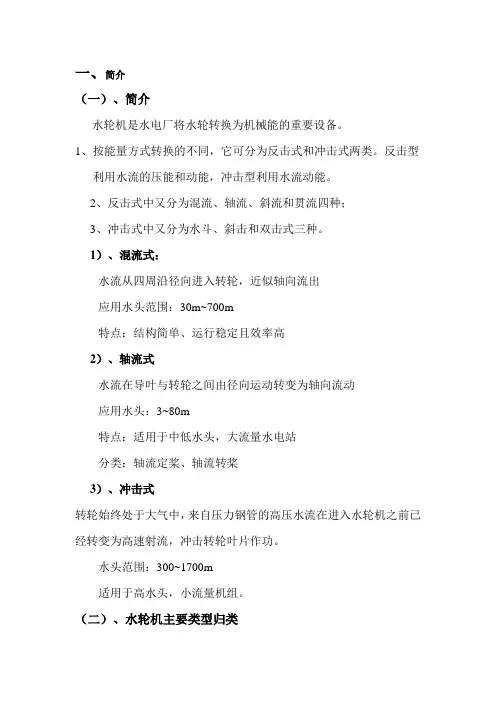

一、简介（一）、简介水轮机是水电厂将水轮转换为机械能的重要设备。
1、按能量方式转换的不同，它可分为反击式和冲击式两类。
反击型利用水流的压能和动能，冲击型利用水流动能。
2、反击式中又分为混流、轴流、斜流和贯流四种；3、冲击式中又分为水斗、斜击和双击式三种。
1）、混流式：水流从四周沿径向进入转轮，近似轴向流出应用水头范围：30m~700m特点：结构简单、运行稳定且效率高2）、轴流式水流在导叶与转轮之间由径向运动转变为轴向流动应用水头：3~80m特点：适用于中低水头，大流量水电站分类：轴流定桨、轴流转桨3）、冲击式转轮始终处于大气中，来自压力钢管的高压水流在进入水轮机之前已经转变为高速射流，冲击转轮叶片作功。
水头范围：300~1700m适用于高水头，小流量机组。
（二）、水轮机主要类型归类二、水轮机主要基本参数1、水轮机主要基本参数水头：Hg、H、Hmax、Hmin、Hr（设计水头）流量：Q转速:f=np/60出力：N=9.81QHη（Kw）效率：η2、水轮机型式代号混流式：HL斜流式：XL轴流转桨式：ZZ轴流定桨式：ZD冲击（水斗式）：CJ双击式：SJ斜击式：XJ贯流转桨式：GZ贯流定桨式：GD对于可逆式，在其代号后增加N3、混流式水轮机型号：HL100—LJ—210HL：代表混流式水轮机100：转轮型号（也称比转速）LJ：立式金属蜗壳210：转轮直径（210厘米）4、轴流式水轮机ZZ560—LH—1130ZZ：轴流转桨式水轮机560：转轮型号LH：立式混凝土蜗壳1130：表示转轮直径为1130厘米5、冲击式水轮机CJ47—W—170/2X15.0CJ：冲击式W：卧轴170：转轮直径170cm2：2个喷嘴15.0：射流直径三、水轮机主要部件（一）、组成引水部件、导水部件、工作部件、泄水部件1、引水部件组成：引水室（蜗壳）、座环作用：以较小的水力损失把水流均匀地、对称地引入导水部件，并在进入导叶前形成一定的环量。
水轮发电机结构
按布置方式的不同水轮发电机可分卧式和立式两种。
按推力轴承位置的不同来分,立式发电机又分为悬式和伞式两种。
推力轴承位于装置上方的发电机称为悬式发电机，它适用于转速在100r/min以上。
其优点是推力轴承耗损
小，装配方便，运转较稳定；缺点是机组高度较大，消
费钢材较多。
推力轴承位于转子的下方的发电机称为伞式发电机，无上导的称为全伞式，有上导的称为半伞式，它适用于
转速在150r/min以下。
其优点是机组高度低、可降低厂
房高度、节省钢材；缺点是推力轴承损耗大、安装、检
修、维护都不方便。
左图为全伞式水轮发电机。
全伞式结构动画演示
左图为半伞式发电机。
半伞式结构动画演示
半伞式发电机有上导轴承,且推力轴承位于转子的下方。
图中：1-转速信号器2-永磁机3-受油器4-受油器支架5-上风洞盖板6-上机架7-上导轴承8-转子9-定子10-千斤顶11-空气冷却器12-定子基础板13-制动器14-下风洞盖板15-主轴16-推力轴承17-推力轴承支架。
水电站水轮发电机组的基本结构及安装过程一、水轮发电机组的基本结构1.水轮发电机：水轮发电机是水电站发电的核心设备，它将水流的动能转化为机械能，在转子与定子之间通过电磁感应产生电能。
水轮发电机包括转子、定子和转子轴承等。
2.调速装置：调速装置用于控制水轮的转速，保证水轮发电机的正常运行。
调速装置通常由水轮的钢轮、调速器和液力传动装置等组成。
3.低压配电系统：低压配电系统是将水轮发电机产生的高压电能通过变压器降压后输送至用户的系统。
它包括变压器、开关设备、保护装置和电流互感器等。
4.辅助设备：辅助设备主要包括水泵、冷却设备、火灾监控装置等。
水泵用于进水和排水，冷却设备用于降低水轮发电机组的温度，火灾监控装置用于监测水轮发电机组周围的火灾情况。
二、水轮发电机组的安装过程1.场地选择：水轮发电机组需要选择在水流充足、坡度适宜、土壤稳定和交通便利的场地上建设。
同时要考虑电网的接入方式和水轮发电机组的运输通道。
2.水轮发电机组的安装：首先需要修建一座水坝，形成一个水库，以储存水资源。
然后在水库出口处建造一座放水渠道，将水引入水轮发电机组的水导管系统。
水导管系统包括水流整流器、水轮进水口、水轮和尾水放空口。
3.水轮发电机组的建设：根据水轮发电机组的设计要求，在场地上修建发电厂房和相关设备基础。
然后进行水轮发电机组的设备安装，包括将水轮发电机组各个组件安装在机房内，并与输电线路连接。
4.调试与运行：水轮发电机组安装完成后，需要进行一系列的调试工作，包括试运转、开机调试和正常运行试验等。
在调试工作完成后，水轮发电机组即可正式投入运行，生成电能供给用户使用。
5.运维与管理：水轮发电机组在正常运行中需要进行定期的检查、维护和管理工作，包括设备的巡视、清洗、润滑和更换等。
同时还需要注意水库的管理和维护，以确保水能资源的充足和水轮发电机组的安全运行。
总结：水电站水轮发电机组的基本结构包括水轮发电机、调速装置、低压配电系统和辅助设备。
