水轮发电机的结构

一、简介（一）、简介水轮机是水电厂将水轮转换为机械能的重要设备。

1、按能量方式转换的不同，它可分为反击式和冲击式两类。

反击型利用水流的压能和动能，冲击型利用水流动能。

2、反击式中又分为混流、轴流、斜流和贯流四种；3、冲击式中又分为水斗、斜击和双击式三种。

1）、混流式：水流从四周沿径向进入转轮，近似轴向流出应用水头范围：30m~700m特点：结构简单、运行稳定且效率高2）、轴流式水流在导叶与转轮之间由径向运动转变为轴向流动应用水头：3~80m特点：适用于中低水头，大流量水电站分类：轴流定桨、轴流转桨3）、冲击式转轮始终处于大气中，来自压力钢管的高压水流在进入水轮机之前已经转变为高速射流，冲击转轮叶片作功。

水头范围：300~1700m适用于高水头，小流量机组。

（二）、水轮机主要类型归类二、水轮机主要基本参数1、水轮机主要基本参数水头：Hg、H、Hmax、Hmin、Hr（设计水头）流量：Q转速:f=np/60出力：N=9.81QHη（Kw）效率：η2、水轮机型式代号混流式：HL斜流式：XL轴流转桨式：ZZ轴流定桨式：ZD冲击（水斗式）：CJ双击式：SJ斜击式：XJ贯流转桨式：GZ贯流定桨式：GD对于可逆式，在其代号后增加N3、混流式水轮机型号：HL100—LJ—210HL：代表混流式水轮机100：转轮型号（也称比转速）LJ：立式金属蜗壳210：转轮直径（210厘米）4、轴流式水轮机ZZ560—LH—1130ZZ：轴流转桨式水轮机560：转轮型号LH：立式混凝土蜗壳1130：表示转轮直径为1130厘米5、冲击式水轮机CJ47—W—170/2X15.0CJ：冲击式W：卧轴170：转轮直径170cm2：2个喷嘴15.0：射流直径三、水轮机主要部件（一）、组成引水部件、导水部件、工作部件、泄水部件1、引水部件组成：引水室（蜗壳）、座环作用：以较小的水力损失把水流均匀地、对称地引入导水部件，并在进入导叶前形成一定的环量。

水电站水轮发电机组的基本结构及安装过程一、水轮发电机组的基本结构1.水轮发电机：水轮发电机是水电站发电的核心设备，它将水流的动能转化为机械能，在转子与定子之间通过电磁感应产生电能。

水轮发电机包括转子、定子和转子轴承等。

2.调速装置：调速装置用于控制水轮的转速，保证水轮发电机的正常运行。

调速装置通常由水轮的钢轮、调速器和液力传动装置等组成。

3.低压配电系统：低压配电系统是将水轮发电机产生的高压电能通过变压器降压后输送至用户的系统。

它包括变压器、开关设备、保护装置和电流互感器等。

4.辅助设备：辅助设备主要包括水泵、冷却设备、火灾监控装置等。

水泵用于进水和排水，冷却设备用于降低水轮发电机组的温度，火灾监控装置用于监测水轮发电机组周围的火灾情况。

二、水轮发电机组的安装过程1.场地选择：水轮发电机组需要选择在水流充足、坡度适宜、土壤稳定和交通便利的场地上建设。

同时要考虑电网的接入方式和水轮发电机组的运输通道。

2.水轮发电机组的安装：首先需要修建一座水坝，形成一个水库，以储存水资源。

然后在水库出口处建造一座放水渠道，将水引入水轮发电机组的水导管系统。

水导管系统包括水流整流器、水轮进水口、水轮和尾水放空口。

3.水轮发电机组的建设：根据水轮发电机组的设计要求，在场地上修建发电厂房和相关设备基础。

然后进行水轮发电机组的设备安装，包括将水轮发电机组各个组件安装在机房内，并与输电线路连接。

4.调试与运行：水轮发电机组安装完成后，需要进行一系列的调试工作，包括试运转、开机调试和正常运行试验等。

在调试工作完成后，水轮发电机组即可正式投入运行，生成电能供给用户使用。

5.运维与管理：水轮发电机组在正常运行中需要进行定期的检查、维护和管理工作，包括设备的巡视、清洗、润滑和更换等。

同时还需要注意水库的管理和维护，以确保水能资源的充足和水轮发电机组的安全运行。

总结：水电站水轮发电机组的基本结构包括水轮发电机、调速装置、低压配电系统和辅助设备。

水轮发电机组组成部件及作用以水轮发电机组组成部件及作用为题，下面将对水轮发电机组的组成部件及其作用进行详细介绍。

一、水轮发电机组的组成部件1. 水轮机：水轮机是水力发电机组的核心部件，负责将水流的动能转化为机械能。

根据水轮机的不同类型，可以分为垂直轴水轮机和水平轴水轮机。

2. 水轮机轴系：水轮机轴系由轴、轴承和机械密封等组成，主要用于将水轮机的机械能传递给发电机。

3. 发电机：发电机是水轮发电机组的重要组成部分，负责将水轮机传递过来的机械能转化为电能。

发电机通常由转子、定子、绕组等部分组成。

4. 调速装置：调速装置用于控制水轮机的转速，以适应不同的水流条件和负荷需求。

常见的调速装置有调速器、调速器油系统和调速器控制系统等。

5. 闸门：闸门用于控制水流的流量和水头，以调节水轮机的运行状态。

闸门通常由闸板、闸槽、闸门操作机构等组成。

6. 水导系统：水导系统由水渠、水管、水轮机进水口等组成，主要用于引导水流进入水轮机。

7. 辅助设备：水轮发电机组还包括一些辅助设备，如变压器、电力传输线路、控制系统、冷却系统等，用于提供电力输出、监控和保护水轮发电机组的运行。

二、水轮发电机组的作用1. 发电：水轮发电机组通过将水轮机传递过来的机械能转化为电能，为社会供应清洁能源，满足人们对电力的需求。

2. 调节水流：水轮发电机组的闸门能够控制水流的流量和水头，根据需求调节水轮机的运行状态，以实现最佳发电效果。

3. 调节电力负荷：水轮发电机组的调速装置可以根据电力负荷的变化，调节水轮机的转速，以保持电力系统的稳定运行。

4. 保护环境：水轮发电机组利用水能进行发电，不产生污染物和温室气体，对环境友好，有助于减少对化石燃料的依赖，降低能源消耗和空气污染。

5. 调节水资源：水轮发电机组可以根据水流情况调节水头和流量，合理利用水资源，防止水流浪费和水灾发生。

6. 提供灵活性：水轮发电机组可以根据需求进行启停和调节，具有较高的灵活性和响应速度，能够适应电力系统的调度要求。

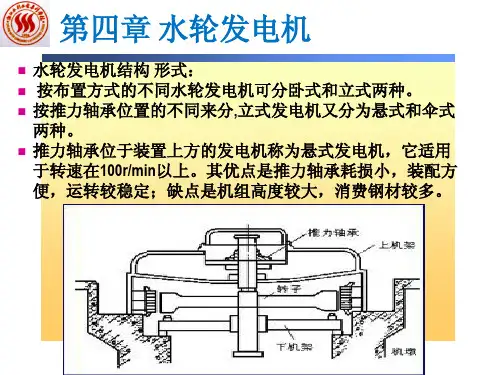

水轮发电机的构造水轮机的转速都比较低，特别是立式水轮机，为了能发出50Hz的交流电，水轮发电机采用多对磁极结构，对于每分钟120转的水轮发电机，需要25对磁极。

由于过多磁极不易看清结构，本课件介绍一个有12对磁极的水轮机发电机模型。

水轮发电机的转子采用凸极式结构，图1是发电机的磁轭与磁极，磁极安装在磁轭上，磁轭是磁极磁力线的通路，发电机模型有南北相间的24个磁极，每个磁极上都绕有励磁线圈，励磁电源由安装在主轴端头的励磁发电机提供，或由外部的晶闸管励磁系统提供（由集电环向励磁线圈供电）。

图1--水轮发电机转子有多对磁极磁轭安装在转子支架上，在转子支架中心安有发电机主轴，在主轴的上端头安装有励磁发电机或集电环。

轴下端有连接水轮机的法兰，见图2。

图2--水轮发电机转子发电机定子铁芯由导磁良好的硅钢片叠成，在铁芯内圆均匀分布着许多槽，用来嵌放定子线圈，见图3。

图3--水轮发电机定子铁芯定子线圈嵌放在定子槽内，组成三相绕组，每相绕组由多个线圈组成，按一定规律排列，见图4。

图4--水轮发电机定子绕水轮发电机安装在由混凝土浇筑的机墩上，在机墩上安装机座，机座是定子铁芯的安装基座，也是水轮发电机的外壳，在机座外壳安装有散热装置，降低发电机冷却空气的温度；在机墩上还安装下机架，下机架有推力轴承，用来安装发电机转子，推力轴承可承受转子的重量与振动、冲击等力。

见图5。

图5--水轮发电机机墩、机座、下机架在机座上安装定子铁芯与定子线圈，见图6。

图6--水轮发电机的定子转子插在定子中间，与定子有很小间隙，转子由下机架的推力轴承支撑，可以自由旋转，见图7。

图7--定子与转子安装在机座上安装上机架，上机架中心安装有导轴承，防止发电机主轴晃动，使它稳定的处于中心位置。

图8--水轮机发电机未盖地板铺好上层平台地板，装好电刷装置或励磁电机，一台水轮发电机模型就安装好了。

图8--水轮机发电机该水轮发电机模型转子旋转一周将感生出12个周期的三相交流电动势。

水轮发电机结构及工作原理介绍水轮发电机是一种利用自然水流的动能来产生电能的装置。

它是电力工业中最为常见的发电机之一，被广泛应用于水力发电站和小型水电站中。

本文将介绍水轮发电机的结构组成及其工作原理。

一、水轮发电机的结构组成1. 水轮机水轮机是水轮发电机中的核心部件，它通过水的冲击力将水的动能转化为机械能。

水轮机通常由转子、转子叶片和轴组成。

转子是水轮机的主要部件，负责承载叶片和转动。

转子叶片用来接收水流冲击力，将动能转化为转子运动能量。

轴则将转子连接到发电机，使其能够转动。

2. 水导装置水导装置是控制水流进入水轮机的装置，它的作用是将水流引导到水轮机的转子上。

水导装置通常由水闸、引水渠和水轮机进水口组成。

水闸和引水渠用来控制水流的流量和流速，可以根据实际需要进行调节。

水轮机进水口是水流进入水轮机转子的地方，需要保证水流的稳定和流量的均匀分布。

3. 输电系统输电系统是将水轮发电机产生的电能传输到用户端的系统。

它由发电机、变压器、输电线路和配电系统组成。

发电机是将机械能转化为电能的设备，它通过转子的旋转产生感应电动势，从而产生交流电。

变压器负责将发电机产生的低电压升高为输电线路所需的高电压，以减少输电损耗。

输电线路将电能从发电厂传输到用户端，而配电系统则将电能从输电线路引导到用户家庭或工厂。

二、水轮发电机的工作原理水轮发电机的工作原理基于水能转化为机械能，再由机械能转化为电能的过程。

其工作原理可以概括为以下几个步骤：1. 水的冲击力当水流通过水闸和引水渠进入水轮机时，会受到水轮机转子上叶片的阻力，从而产生冲击力。

这种冲击力将水的动能转化为机械能，使转子开始旋转。

2. 转子的旋转转子受到冲击力作用后开始旋转，旋转的速度取决于水流的流量和水轮机的设计。

转子旋转会带动轴一起旋转，将机械能传递到发电机中。

3. 感应电动势转子的旋转会产生变化的磁场，使静子（固定在发电机内部的零部件）中的导体产生感应电动势。

根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体两端产生电势差，即感应电动势。

水力发电机的结构和工作原理一、水力发电机的结构：1.水轮机：水轮机是水力发电机的核心部分，负责将水流的动能转换为机械能。

根据水流的流动形式，水轮机分为水轮和涡轮。

其中，水轮分为垂直轴水轮和水平轴水轮两种类型。

水轮机通常由转轮、叶片和轴组成。

转轮是水轮机最重要的部件，叶片固定在转轮上，通过转动转轮使得水受到叶片的冲击，产生反作用力推动转轮旋转。

2.发电机：发电机是将水轮机产生的机械能转变为电能的关键设备。

发电机主要由定子和转子组成。

定子是固定不动的磁铁，上面布满了线圈，称为励磁线圈。

转子是转动的部分，装有一定数量的磁铁，称为极对。

当转子旋转时，磁场会切割通过定子线圈的磁力线，根据电磁感应的原理，产生感应电动势，从而使得线圈中的电流产生变化，达到发电的目的。

3.调速装置：调速装置是使得水力发电机能够根据负荷的需求自动调节转速的装置。

常见的调速装置有调速器和调节闸门等。

调速器主要控制发电机的磁场强度，以影响转子旋转的速度。

调节闸门则用于控制水流的流量大小，从而调节水轮机的转速。

二、水力发电机的工作原理：1.水轮机的工作原理：水流经过水轮机时，受到叶片的冲击，水流的动能被转换为水轮机的机械能。

叶片上的冲击力产生反作用力推动转轮旋转。

叶片的结构和材料的选择会影响到水轮机的效率和输出功率。

2.发电机的工作原理：水轮机通过轴将机械能传递给发电机。

转动的转子会切割通过定子线圈的磁力线，产生感应电动势。

当产生的感应电动势大于定子线圈的电动势时，发电机就开始产生电能。

通过通过定子的线圈电流，电能可以被输送到电网或用于其他用途。

3.调速装置的工作原理：调速装置可以控制水轮机的转速，从而控制发电机的输出功率。

调速装置根据负荷的需求，调整发电机的磁场强度或水轮机上的闸门开度，以达到稳定的发电功率输出。

综上所述，水力发电机是一种利用水流能转换成机械能，再经由发电机转变为电能的设备。

其主要结构包括水轮机和发电机，通过水轮机将水流的动能转换为机械能，再经由发电机将机械能转变为电能。

水轮发电机的工作原理一、水轮发电机概述水轮发电机是一种利用水能转换为电能的设备，它主要由水轮机和发电机两部分组成。

水轮机是将水的动能转化为机械能，而发电机则将这种机械能转化为电能。

二、水轮发电机的结构1. 水轮机水轮机主要由进口管道、导叶、叶片、转子、出口管道等部分组成。

进口管道将水引入导叶，通过导叶的调节使得流入叶片的水流方向和速度都得到了优化，然后流入叶片中。

在叶片中，由于其形状和角度的设计，使得流经其上面的水流动起来，并且给予了它们方向性和速度。

这些运动的水通过转子，在运动过程中传递了一部分动能给转子，从而让它开始旋转。

2. 发电机发电机主要由定子和旋子两部分组成。

定子是安装在外壳内不动的部分，而旋子则是安装在转子上并随着其旋转而产生相对运动的部分。

当旋子绕定子旋转时，它会产生磁场变化，并在定子上感应出电势差，从而产生电流。

三、水轮发电机的工作原理1. 水能转换为机械能当水流经过水轮机的叶片时，由于叶片的形状和角度的设计，使得水流动起来，并且给予了它们方向性和速度。

这些运动的水通过转子，在运动过程中传递了一部分动能给转子，从而让它开始旋转。

2. 机械能转换为电能当旋子绕定子旋转时，它会产生磁场变化，并在定子上感应出电势差，从而产生电流。

这个过程是利用了法拉第电磁感应定律。

根据这个定律，一个导体在磁场中运动时会感应出电势差。

由于发电机中有大量的导体（即线圈），所以当旋子绕定子旋转时，就会在定子上感应出很多个方向不同、大小不同的电势差。

这些电势差通过连接在定子上的导线传输到外部负载中（如灯泡、电机等），从而实现了将机械能转换为电能。

四、水轮发电机的优点1. 环保节能水轮发电机是一种环保节能的设备，因为它利用的是水能，而水能是一种可再生能源，不会对环境造成污染。

2. 长寿命水轮发电机由于没有燃烧过程，所以它的部件不容易受到腐蚀和磨损。

这使得它的使用寿命相对较长。

3. 可靠性高由于水轮发电机的结构相对简单，所以其故障率比较低，并且维护起来也比较方便。

水轮发电机磁极结构水轮发电机是一种利用水能转化为电能的装置，其关键部分之一就是磁极结构。

磁极是水轮发电机中产生磁场的部件，它对发电机的性能有着重要影响。

一般来说，水轮发电机的磁极由铁芯和线圈组成。

铁芯是磁极的主体部分，它通常采用高导磁率的材料，如硅钢片。

硅钢片具有低磁阻和高导磁率的特点，能够有效地集中磁场线，提高磁场的强度和均匀性。

线圈则是磁极中的发电部分，通过电流的流动产生磁场。

线圈一般采用导电性好的材料，如铜线。

线圈的绕制方式和数量也会影响磁场的分布和强度。

一般来说，线圈的绕制越密集，产生的磁场越强。

在水轮发电机的运行过程中，水流经过水轮，推动水轮旋转。

水轮旋转时，磁极结构中的铁芯和线圈也会随之旋转。

由于线圈中通过的电流方向是固定的，随着旋转，线圈的导线就会切割磁力线产生电动势，从而实现能量转化。

磁极结构的设计对水轮发电机的性能有着重要影响。

首先，磁极结构的大小和形状会直接影响磁场的分布和强度。

磁场的强度越大，产生的电动势也就越大，从而提高发电机的发电效率。

磁极结构的稳定性也是一个重要考虑因素。

在水轮发电机的运行过程中，磁极结构需要承受来自水流的冲击和压力。

如果磁极结构不稳定，容易出现磁极移位或磁极松动的情况，从而影响发电机的正常工作。

磁极结构的材料选择和加工工艺也会对发电机的性能产生影响。

合适的材料和先进的加工工艺可以提高磁极结构的导磁性能和稳定性，从而提高发电机的效率和可靠性。

水轮发电机的磁极结构是其发电性能的重要组成部分。

合理设计的磁极结构能够提高磁场的强度和均匀性，从而提高发电机的发电效率。

同时，稳定的磁极结构能够确保发电机在水流冲击和压力下的正常工作。

因此，在设计和制造水轮发电机时，磁极结构的选择和优化是非常重要的。

水轮发电机结构介绍水轮机是水轮发电机的核心部件，它直接受到水流的作用，将水的动能转化为机械能。

水轮机一般由水轮叶片、转轴和轴承组成。

水经过水轮叶片时，叶片会受到水流的冲击力，从而转动水轮。

水轮的转动会带动转轴一起旋转，使得机械能得以传递到发电机上。

水轮叶片的形状和数量不同，可以分为斜梁式、斜流式、直径式等，根据不同的水流特性选择合适的水轮叶片。

发电机是水轮发电机的关键组件，它负责将转动的机械能转化为电能。

发电机一般由定子和转子组成。

定子是固定不动的部件，它包含有一组线圈，通过电流流过线圈产生磁场。

转子则是旋转的部件，它由磁铁构成，当转子旋转时，磁铁与定子的磁场发生相互作用，从而产生电流。

这个原理被称为电磁感应。

通过调整转子的速度和磁场的强度，可以控制生成的电流大小和频率，实现电能的稳定输出。

控制系统是水轮发电机的重要组成部分，它负责监测和控制水轮发电机的运行状态。

控制系统一般由传感器、调速装置和自动化控制装置等构成。

传感器用于测量和监测水流的流量、压力等参数，以及发电机的转速、温度等状态。

调速装置用于控制水轮的转速，保持其在合理的范围内，使得发电机输出的电能稳定。

自动化控制装置可根据传感器的反馈信号，对水轮和发电机进行智能化控制，实现自动化运行。

此外，水轮发电机还需要配备水泵、调节阀和润滑系统等辅助设备。

水泵用于将水引导到水轮发电机，提供水流能量。

调节阀用于调节水流的压力和流量，优化水轮发电机的工作效率。

润滑系统则是对水轮发电机的轴承和机械部件进行润滑，降低摩擦损耗，延长使用寿命。

总之，水轮发电机是一种通过水流驱动的发电装置，由水轮机、发电机和控制系统等组成。

它利用水的动能转化为机械能，再将机械能转化为电能。

水轮发电机在水力发电中起到至关重要的作用，它可以通过合理的设计和控制，实现高效稳定的电能输出。

随着技术的发展，水轮发电机的结构和性能还将进一步优化和改进，为可持续发展提供更多清洁能源。

水轮发电机组组成部件及作用以水轮发电机组组成部件及作用为题，我们来详细介绍一下水轮发电机组的构成和各个部件的作用。

水轮发电机组是一种利用水能转化为电能的装置，由水轮机、发电机和辅助设备组成。

下面我们逐个介绍各个部件的作用。

1. 水轮机：水轮机是水轮发电机组的核心部件，负责将水能转化为机械能。

它通常由水轮机转轴、叶片和水轮机壳体组成。

水轮机转轴接受水流的冲击力，转动起来带动叶片旋转，通过机械传动将旋转的动能传给发电机。

2. 发电机：发电机是水轮发电机组中的另一个重要部件，负责将机械能转化为电能。

它通过转子和定子之间的相对运动，利用电磁感应原理产生电流。

转子是由转子轴和磁铁组成，定子是由定子线圈和铁芯组成。

当转子旋转时，磁铁产生变化的磁场，使定子线圈中的电流产生变化，从而产生交流电。

3. 水轮机进水系统：水轮机进水系统主要包括进水管道、调节门和水轮机进口。

进水管道将水引入水轮机，调节门用于调节水的流量和水轮机的运行状态，水轮机进口则是水流进入水轮机的入口。

4. 冷却系统：水轮机发电过程中会产生热量，为了保证水轮机的正常运行，需要使用冷却系统对其进行冷却。

冷却系统由冷却水管道、冷却水箱、冷却水泵等组成，通过循环供水的方式将冷却水流经水轮机和发电机，降低其温度。

5. 调速系统：调速系统用于控制水轮机的转速，以保证发电机输出电能的稳定。

调速系统由调速器和执行机构组成，通过检测发电机输出电能的频率，调整调速器的开度，从而控制水轮机的进水量，实现对转速的调节。

6. 电气控制系统：电气控制系统负责对水轮发电机组的电气设备进行监控和控制。

它包括发电机的电气保护装置、电气控制柜、自动调节装置等。

电气控制系统可以实现对发电机的启动、停止、调速等操作，并对发电机运行时的电压、电流、频率等参数进行监测和保护。

以上是水轮发电机组的主要组成部件及其作用。

水轮机负责将水能转化为机械能，发电机将机械能转化为电能，进水系统、冷却系统、调速系统和电气控制系统则分别起到引水、冷却、调速和控制的作用。
