水轮发电机的构造

水电站水轮发电机组的基本结构及安装过程一、水轮发电机组的基本结构1.水轮发电机：水轮发电机是水电站发电的核心设备，它将水流的动能转化为机械能，在转子与定子之间通过电磁感应产生电能。

水轮发电机包括转子、定子和转子轴承等。

2.调速装置：调速装置用于控制水轮的转速，保证水轮发电机的正常运行。

调速装置通常由水轮的钢轮、调速器和液力传动装置等组成。

3.低压配电系统：低压配电系统是将水轮发电机产生的高压电能通过变压器降压后输送至用户的系统。

它包括变压器、开关设备、保护装置和电流互感器等。

4.辅助设备：辅助设备主要包括水泵、冷却设备、火灾监控装置等。

水泵用于进水和排水，冷却设备用于降低水轮发电机组的温度，火灾监控装置用于监测水轮发电机组周围的火灾情况。

二、水轮发电机组的安装过程1.场地选择：水轮发电机组需要选择在水流充足、坡度适宜、土壤稳定和交通便利的场地上建设。

同时要考虑电网的接入方式和水轮发电机组的运输通道。

2.水轮发电机组的安装：首先需要修建一座水坝，形成一个水库，以储存水资源。

然后在水库出口处建造一座放水渠道，将水引入水轮发电机组的水导管系统。

水导管系统包括水流整流器、水轮进水口、水轮和尾水放空口。

3.水轮发电机组的建设：根据水轮发电机组的设计要求，在场地上修建发电厂房和相关设备基础。

然后进行水轮发电机组的设备安装，包括将水轮发电机组各个组件安装在机房内，并与输电线路连接。

4.调试与运行：水轮发电机组安装完成后，需要进行一系列的调试工作，包括试运转、开机调试和正常运行试验等。

在调试工作完成后，水轮发电机组即可正式投入运行，生成电能供给用户使用。

5.运维与管理：水轮发电机组在正常运行中需要进行定期的检查、维护和管理工作，包括设备的巡视、清洗、润滑和更换等。

同时还需要注意水库的管理和维护，以确保水能资源的充足和水轮发电机组的安全运行。

总结：水电站水轮发电机组的基本结构包括水轮发电机、调速装置、低压配电系统和辅助设备。

水轮发电机的结构、运行及故障分析处理水轮发电机的结构、运行及故障分析处理一、发电机的主要结构原理发电机采用立轴半伞式水轮发电机，推力轴承位于发电机转子下部的下机架上。

轴系由上端轴、转子支架中心体、发电机主轴和水轮机主轴组成。

并由发电机上导轴承支撑。

发电机采用密闭双路无风扇自循环端部回风空气冷却系统，热风由12个固定在定子机座周围的针式高效冷却器冷却（三峡发电机采用了半水冷方式，即转子为空冷，定子为水内冷）。

1、发电机转子：主要由转子支架、磁轭和磁极等部件组成。

（1）转子支架：是将主轴和磁轭连接成为一体的中间部件，主要作用固定磁轭和传递转矩。

采用圆盘式结构，由精加工后的中心体和四瓣扇形体在现场按专门焊接工艺焊接成整体。

（2）转子磁轭：采用2mm厚的高强度DER450薄钢板冲制而成，磁轭宽570mm，每片4个极，采用1个极距交错双向叠片方式，以保证键槽垂直，螺杆受剪力小，磁轭轴向分8段，段间设40 mm高的通风沟7个，用高强度拉紧螺杆把紧成整体。

（3）转子磁极：是产生发电机磁场的主要部件。

由磁极铁芯、线圈和阴尼绕组等部件组成。

铁芯由1.5 mm厚DJL350钢板迭成，用压板及拉紧螺杆把合成整体。

极靴部位装有纵、横阻尼绕组。

磁极线圈由带散热翅的异型铜排绕制而成。

匝间垫以F级绝缘材料与铜排热压成整体。

磁极借助鸽尾和磁极健固定于磁轭上，为保证磁极鸽尾受力均匀性在磁极冲片两鸽尾间设有均力槽。

2、推力轴承：采用具有良好的调节性能的多波纹弹性油箱支撑结构。

承担机组转动部分的全部重量和水流作用下轴向水推力，并把这些力通过下机架传递到基础上。

推力瓦采用弹性金属塑料瓦，托瓦由托盘支撑，轴承润滑油冷却采用外加泵外循环冷却方式，采用5台4B60-16/3V盘式电动油泵（其中一台备用），每台冷却器油流量60立方米每小时，压力0.14Mpa，冷却水流量65立方米每小时，压力0.6Mpa.。

3、下机架：下机架用来安装推力轴承和制动器，承受机组转动部分的全部重量和水的轴向推力。

水轮发电机的工作原理水轮发电机是一种利用水流的动能来驱动发电机产生电能的设备。

它是一种非常常见且有效的发电方式，被广泛应用于水力发电站和小型水电站中。

水轮发电机的工作原理可以简述为水驱动叶轮旋转，从而带动发电机发电。

下面详细介绍水轮发电机的工作原理。

1. 水轮发电机的构造- 水轮发电机主要由水轮机、发电机、发电机调速器和控制系统等组成。

- 水轮机是核心部件，由机壳、导叶、叶轮、轴等组成。

其中，叶轮通过水的冲击力旋转，将水的动能转化为机械能。

- 发电机则将机械能转化为电能，通过正常的电路连接将电能输送到电网或存储设备中。

- 发电机调速器负责控制叶轮的转速，以保持稳定的输出电压。

2. 水轮机的工作原理- 当水流经过水轮机时，根据动量守恒定律，水流的动能会转化为叶轮的动能。

此时水轮机中的叶轮开始旋转。

- 叶轮旋转的速度与水流的流速、叶轮的形状以及进入叶轮的水流角度有关。

因此，调整这些参数可以改变发电机的输出功率。

- 叶轮就像一个转子，将水的动能转化为机械能。

其构造使得能够最大化地利用水流的动能。

3. 发电机的工作原理- 叶轮通过轴将转动的机械能传递给发电机。

发电机内部的转子通过旋转的磁场感应电流，从而发生电磁感应现象。

- 根据法拉第电磁感应定律，转子中产生的电动势会引起电流的流动，从而产生电能。

- 发电机内部的线圈和磁铁组成的电磁感应系统是实现电能转换的关键。

4. 发电机调速器的工作原理- 为保持发电机的输出电压恒定，调速器会通过监测输出电压的变化，反馈控制叶轮的转速。

- 当输出电压低于设定值时，调速器会增加叶轮的转速，增加电能的输出。

反之亦然。

- 调速器还可以根据外部的需求或变化的水流量来自动调整叶轮的转速。

总结起来，水轮发电机的工作原理就是利用水流的动能将水轮旋转，进而带动发电机发电。

水轮发电机的构造包括水轮机、发电机、发电机调速器和控制系统。

水轮机将水的动能转化为机械能，发电机则将机械能转化为电能。

水轮机原理及构造水轮机是一种将水流动能转化为机械能的能量转换装置。

它的工作原理基于动能守恒定律和能量守恒定律。

水轮机的构造主要包括水轮机轮盘、水轮机叶片、水轮机导叶和水轮机主轴等。

水轮机的工作原理：水轮机的工作原理是利用水流的冲击力和动能来推动轮盘旋转，从而进行能量转换。

具体来说，水轮机是利用流体在受力后产生的动量变化来实现动能转化的。

当水流经过水轮机叶片时，由于叶片形状和速度的变化，水流的动量发生了变化。

这个过程中，水流的动能减小，而叶片所受到的水流冲击力增加，从而推动轮盘旋转。

水流的动力作用可分为冲击力和剪力两部分，它们共同作用在叶片上，产生一个向环形斜盘中心方向的作用力，使其在金属皮带或摩擦轮的拉力下转动。

水轮机的构造：1.水轮机轮盘：水轮机轮盘是水轮机的主要部件，它可以分为定子轮盘和转子轮盘两部分。

定子轮盘通常是固定的，而转子轮盘则与主轴连接，并能转动。

轮盘的外形和材料选择需根据具体的工作条件和需求来确定。

2.水轮机叶片：水轮机叶片是位于轮盘上的一系列叶片，其形状和角度的设计对水轮机的性能具有很大的影响。

一般来说，叶片可以分为定叶和移动叶两种类型。

定叶是固定在轮盘上的，主要用于导向水流；移动叶则可以调整角度，用于控制水流的进入和出口。

叶片通常由耐磨和高强度的材料制成，如钢铁或铝合金。

3.水轮机导叶：水轮机导叶位于叶片和进水管道之间，用于引导水流进入叶片。

导叶的设计可根据水流的速度和压力来决定。

通常，导叶是可调角度的，通过调整导叶的角度，可以控制水流的流向和流速，从而实现对水轮机的调节。

4.水轮机主轴：水轮机主轴是连接轮盘和发电机或其他设备的中心轴。

它负责传输轮盘旋转产生的机械能，使之转化成用于发电或其他工作的机械能。

主轴的设计需考虑到承载能力、刚度和传动效率等要素。

除了以上主要构造部件外，水轮机还包括导叶机构、轴承、机壳和冷却系统等辅助部件。

导叶机构通常是由液压或电动设备控制，用于调节导叶的角度。

灯泡贯流式水轮发电机组基本构造（一）发电机一、构成：1、组合轴承2、定子3、机架4、转子5、冷却套6、灯泡头7、进人孔二、结构形式：两支点双悬臂结构，两个径向轴承（发导、水导）三、支撑方式：1、主支撑——管形座2、垂直支撑：无水时，承受重力;有水时，承受浮力3、两个水平支撑：防震、平衡四、冷却方式：1、密闭强迫循环通风（冷却套应进行0.5MPa水压试验60min，不得渗漏）2、定子机座壁散热五、组合轴承：1、径向轴承2、正向轴承3、反向轴承（轴承组装于轴承支架和轴承壳内）六、定子：1、线圈2、铁芯3、机座（F级绝缘，接头采用银铜焊，定子绕组每相电阻0.01674Ω）外形尺寸Φ5280*2300mm，重量为54150Kg，铁芯外径Φ5100mm，内径Φ4660mm，长度940mm七、转子：1、磁极2、阻尼线阻3、转子支架（阻尼条与阻尼环采用银焊连接，转子绕阻电阻：0.2403Ω），外形尺寸Φ4647*1180，重量46580Kg，转子绕组温度不超过130℃八、机架：作为通风系统、制动系统、挡风板的支座九、发电机舱：由冷却套、灯泡头、进入孔组成（冷却套与进入孔为双层溥壁结构）十、冷却系统：1、六只空冷器2、三台风机（11KW）3、两台空冷水泵（30KW）当一个空气冷却器故障时，仍能满足发额定出力的要求，工作压力：0.2MPa十一、螺栓与螺母锁定方法：1、加锁定片2、弹簧垫圈3、冲眼凿毛4、点焊5、涂锁定胶十二、组合轴承组装：1、镜板组装镜板为分半结构，轴向由主轴上配合档止口定位，合缝处由销钉定位螺栓把合抱紧在主轴上，合缝面间隙不大于0.03mm，镜板与主轴垂直度误差不大于0.02mm，镜板表面不得有硬点、划伤、气孔、夹砂、锈蚀2、反向推力瓦的安装反推力瓦与橡皮垫的厚度各组之间误差在0.05mm以下（1）轴承支架：支架内圆安装径向轴承，上游侧端面上安装轴承盖，下游侧端面上安装正、反向推力轴承，轴承在垂直方向的双幅振动不超过0.12mm （2）径向轴承：由轴承壳与轴承瓦组成，通过反推力座与轴承支架内圆相接，检修时拆除正、反推力瓦后可用工具将轴承瓦从轴承壳中拨出。

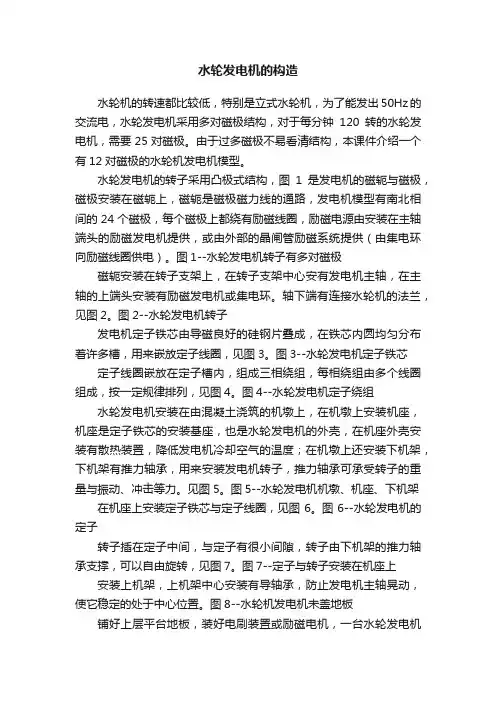

水轮发电机的构造水轮机的转速都比较低，特别是立式水轮机，为了能发出50Hz的交流电，水轮发电机采用多对磁极结构，对于每分钟120转的水轮发电机，需要25对磁极。

由于过多磁极不易看清结构，本课件介绍一个有12对磁极的水轮机发电机模型。

水轮发电机的转子采用凸极式结构，图1是发电机的磁轭与磁极，磁极安装在磁轭上，磁轭是磁极磁力线的通路，发电机模型有南北相间的24个磁极，每个磁极上都绕有励磁线圈，励磁电源由安装在主轴端头的励磁发电机提供，或由外部的晶闸管励磁系统提供（由集电环向励磁线圈供电）。

图1--水轮发电机转子有多对磁极磁轭安装在转子支架上，在转子支架中心安有发电机主轴，在主轴的上端头安装有励磁发电机或集电环。

轴下端有连接水轮机的法兰，见图2。

图2--水轮发电机转子发电机定子铁芯由导磁良好的硅钢片叠成，在铁芯内圆均匀分布着许多槽，用来嵌放定子线圈，见图3。

图3--水轮发电机定子铁芯定子线圈嵌放在定子槽内，组成三相绕组，每相绕组由多个线圈组成，按一定规律排列，见图4。

图4--水轮发电机定子绕组水轮发电机安装在由混凝土浇筑的机墩上，在机墩上安装机座，机座是定子铁芯的安装基座，也是水轮发电机的外壳，在机座外壳安装有散热装置，降低发电机冷却空气的温度；在机墩上还安装下机架，下机架有推力轴承，用来安装发电机转子，推力轴承可承受转子的重量与振动、冲击等力。

见图5。

图5--水轮发电机机墩、机座、下机架在机座上安装定子铁芯与定子线圈，见图6。

图6--水轮发电机的定子转子插在定子中间，与定子有很小间隙，转子由下机架的推力轴承支撑，可以自由旋转，见图7。

图7--定子与转子安装在机座上安装上机架，上机架中心安装有导轴承，防止发电机主轴晃动，使它稳定的处于中心位置。

图8--水轮机发电机未盖地板铺好上层平台地板，装好电刷装置或励磁电机，一台水轮发电机模型就安装好了。

图8--水轮机发电机该水轮发电机模型转子旋转一周将感生出12个周期的三相交流电动势。

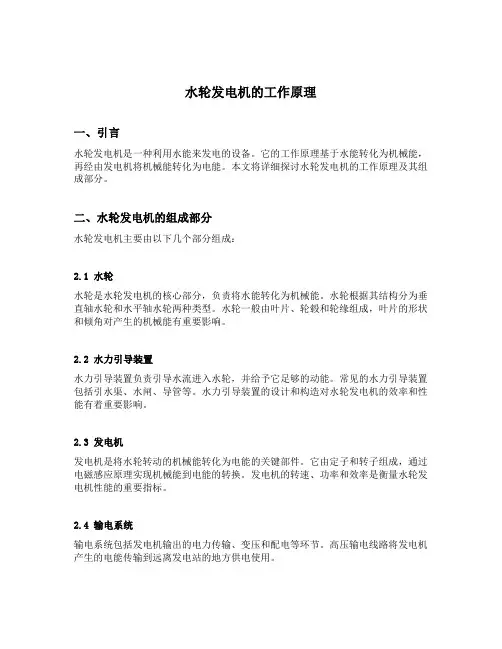

水轮发电机的工作原理一、引言水轮发电机是一种利用水能来发电的设备。

它的工作原理基于水能转化为机械能，再经由发电机将机械能转化为电能。

本文将详细探讨水轮发电机的工作原理及其组成部分。

二、水轮发电机的组成部分水轮发电机主要由以下几个部分组成：2.1 水轮水轮是水轮发电机的核心部分，负责将水能转化为机械能。

水轮根据其结构分为垂直轴水轮和水平轴水轮两种类型。

水轮一般由叶片、轮毂和轮缘组成，叶片的形状和倾角对产生的机械能有重要影响。

2.2 水力引导装置水力引导装置负责引导水流进入水轮，并给予它足够的动能。

常见的水力引导装置包括引水渠、水闸、导管等。

水力引导装置的设计和构造对水轮发电机的效率和性能有着重要影响。

2.3 发电机发电机是将水轮转动的机械能转化为电能的关键部件。

它由定子和转子组成，通过电磁感应原理实现机械能到电能的转换。

发电机的转速、功率和效率是衡量水轮发电机性能的重要指标。

2.4 输电系统输电系统包括发电机输出的电力传输、变压和配电等环节。

高压输电线路将发电机产生的电能传输到远离发电站的地方供电使用。

三、水轮发电机的工作原理水轮发电机的工作原理可以概括为以下几个步骤：3.1 水流入水轮水流经过水力引导装置，被引导进入水轮，水轮开始转动。

水流对水轮叶片的冲击力使叶片转动。

3.2 机械能转换水轮的叶片转动带动轮毂和轮缘一起转动。

水轮的转动将水能转化为机械能，即旋转动能。

3.3 动能转换为电能水轮的转动带动发电机转子快速旋转。

发电机内的转子和定子之间产生电磁感应，将机械能转化为电能。

电能通过输出终端连接到输电系统，供电使用。

3.4 水的排放水在经过水轮后会失去大部分能量，因此需要将已转化能量的水排放。

排放的水流通过溢流口或下泄口流出，重新进入自然水体中。

四、水轮发电技术的发展水轮发电技术经过多年的发展，不断提高了发电效率和可靠性。

目前，水轮发电机已经广泛应用于各种规模的水电站。

4.1 提高水轮效率随着水力学和材料科学的发展，水轮的设计和制造技术不断改进，以提高水轮的效率。

水轮发电机结构及工作原理介绍水轮发电机是一种利用自然水流的动能来产生电能的装置。

它是电力工业中最为常见的发电机之一，被广泛应用于水力发电站和小型水电站中。

本文将介绍水轮发电机的结构组成及其工作原理。

一、水轮发电机的结构组成1. 水轮机水轮机是水轮发电机中的核心部件，它通过水的冲击力将水的动能转化为机械能。

水轮机通常由转子、转子叶片和轴组成。

转子是水轮机的主要部件，负责承载叶片和转动。

转子叶片用来接收水流冲击力，将动能转化为转子运动能量。

轴则将转子连接到发电机，使其能够转动。

2. 水导装置水导装置是控制水流进入水轮机的装置，它的作用是将水流引导到水轮机的转子上。

水导装置通常由水闸、引水渠和水轮机进水口组成。

水闸和引水渠用来控制水流的流量和流速，可以根据实际需要进行调节。

水轮机进水口是水流进入水轮机转子的地方，需要保证水流的稳定和流量的均匀分布。

3. 输电系统输电系统是将水轮发电机产生的电能传输到用户端的系统。

它由发电机、变压器、输电线路和配电系统组成。

发电机是将机械能转化为电能的设备，它通过转子的旋转产生感应电动势，从而产生交流电。

变压器负责将发电机产生的低电压升高为输电线路所需的高电压，以减少输电损耗。

输电线路将电能从发电厂传输到用户端，而配电系统则将电能从输电线路引导到用户家庭或工厂。

二、水轮发电机的工作原理水轮发电机的工作原理基于水能转化为机械能，再由机械能转化为电能的过程。

其工作原理可以概括为以下几个步骤：1. 水的冲击力当水流通过水闸和引水渠进入水轮机时，会受到水轮机转子上叶片的阻力，从而产生冲击力。

这种冲击力将水的动能转化为机械能，使转子开始旋转。

2. 转子的旋转转子受到冲击力作用后开始旋转，旋转的速度取决于水流的流量和水轮机的设计。

转子旋转会带动轴一起旋转，将机械能传递到发电机中。

3. 感应电动势转子的旋转会产生变化的磁场，使静子（固定在发电机内部的零部件）中的导体产生感应电动势。

根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体两端产生电势差，即感应电动势。

水轮发电机结构介绍水轮机是水轮发电机的核心部件，它直接受到水流的作用，将水的动能转化为机械能。

水轮机一般由水轮叶片、转轴和轴承组成。

水经过水轮叶片时，叶片会受到水流的冲击力，从而转动水轮。

水轮的转动会带动转轴一起旋转，使得机械能得以传递到发电机上。

水轮叶片的形状和数量不同，可以分为斜梁式、斜流式、直径式等，根据不同的水流特性选择合适的水轮叶片。

发电机是水轮发电机的关键组件，它负责将转动的机械能转化为电能。

发电机一般由定子和转子组成。

定子是固定不动的部件，它包含有一组线圈，通过电流流过线圈产生磁场。

转子则是旋转的部件，它由磁铁构成，当转子旋转时，磁铁与定子的磁场发生相互作用，从而产生电流。

这个原理被称为电磁感应。

通过调整转子的速度和磁场的强度，可以控制生成的电流大小和频率，实现电能的稳定输出。

控制系统是水轮发电机的重要组成部分，它负责监测和控制水轮发电机的运行状态。

控制系统一般由传感器、调速装置和自动化控制装置等构成。

传感器用于测量和监测水流的流量、压力等参数，以及发电机的转速、温度等状态。

调速装置用于控制水轮的转速，保持其在合理的范围内，使得发电机输出的电能稳定。

自动化控制装置可根据传感器的反馈信号，对水轮和发电机进行智能化控制，实现自动化运行。

此外，水轮发电机还需要配备水泵、调节阀和润滑系统等辅助设备。

水泵用于将水引导到水轮发电机，提供水流能量。

调节阀用于调节水流的压力和流量，优化水轮发电机的工作效率。

润滑系统则是对水轮发电机的轴承和机械部件进行润滑，降低摩擦损耗，延长使用寿命。

总之，水轮发电机是一种通过水流驱动的发电装置，由水轮机、发电机和控制系统等组成。

它利用水的动能转化为机械能，再将机械能转化为电能。

水轮发电机在水力发电中起到至关重要的作用，它可以通过合理的设计和控制，实现高效稳定的电能输出。

随着技术的发展，水轮发电机的结构和性能还将进一步优化和改进，为可持续发展提供更多清洁能源。

水轮发电机组的构造和机械检修问题分析摘要：水力和风能、太阳风一样取之不竭、用之不尽，是一种大自然赐给人类的清洁能源。

相对于火力发电，水力发电具有运行费用低、节能环保等优势，大力开发水电不仅可以提高经济效益，同时还具有防洪、供水、灌溉、航运等综合效益。

水轮发电机组是现代水利发电的重要设备，是保证发电站正常工作的关键所在，因此必须要加强对水轮发电机组的检修维护，保证水轮发电机组处于良好工作状态，保证发电站的高效、稳定运行。

关键词：水力发电；检修维护；构造1 水轮发电机组的构造由水轮机驱动的发电机组称为水轮发电机组，有水轮机和发电机两部分组成。

水轮发电机组是现代水利发电的重要设备，其工作原理是将水能转化为机械能，然后发电机在旋转机械能的带动下发出电能。

简单来讲，水轮发电机就是将水轮旋转的机械能转换为电能，水轮发电机的性能对发电站的安全、稳定运行有着重要影响关系。

水轮发电机组主要构件有转子、机架、冷却器、制动器、定子、导轴承以及推力轴承等，常见的形式有卧式水轮发电机组、立式水轮发电机组、贯流式水轮发电机组等。

①卧式结构发电机组的运行通常由冲击式水轮机驱动。

②立式结构发电机组的运行通常由轴流式水轮机驱动，或者由混流式水轮机驱动，水轮发电机组是国产的水轮发电机组的一种重要形式[1]。

立式结构发电机组可分为伞式结构和悬式结构两种，伞式结构机组的发电机推力轴承位于转子下部，又可分为普通伞式（有上、下导轴承）、半伞式（有上导轴承，无下导轴承）、全伞式（无上导轴承，有下导轴承）。

悬式结构机组的发电机推力轴承位于转子上部，适用于100r/min以上转速，具有推力轴承损耗小、配装简单、运行稳定等优点，但该结构体积较大，耗材较多。

2 水轮发电机组检修的相关要求要保证水轮发电机组的稳定运行必须要加强对机组的检修工作，水轮发电机组的检修是一个复杂的、精细性工作，对检修工艺有较高的要求。

首先，检修工作开始前好做好准备工作，明确检修项目，并采用毛毡垫放置精密设备和零件，以免在检修过程中导致设备损坏或者零件遗失。
