指針式和數字式萬用電表使用說明目錄1.功能介紹和機械結構2.明確測量項目和方法3.測量功能實例講解前言萬用電表簡稱萬用表或三用表，萬用電表實際上是一種可以進行多項目測量的便攜式儀表，主要用作測量電壓、電流和電阻；另外可粗略判斷電容器、晶體二極管、三極管、集成電路等元器件的性能好壞，是廣大電子愛好者、電子技朮人員、維修技朮員、電工人員必備工具之一；下面將分別介紹指針和數字式萬用表功能和使用時注意事項。
指針式萬用表一、外觀結構及功能目前市場售指針式萬用電表的型號較多，但其結構不外乎由外表、表頭、轉換開關、調零電位器、表筆及插孔和連接線組成；其內部主要是由電阻、電容、二極管、三極管或集成電路等元器件組成的測量電路；下面以目前應用最廣泛的型萬用電表為例介紹一下它的外部結構及功能。
型萬用電表的外形可見由表頭、表盤、轉換開關、調零電位器、四個表筆插孔及機械調零鈕組成。
1.表頭：表頭是萬用電表的重要組成部分，萬用電表性能好壞，主要程度上決定於表頭的好壞，表頭一般由指針、表盤、磁路系統及偏轉系統組成；為了提高測量靈敏度和擴大電流量程，使用表頭一般都是內阻較大、靈敏度較高的磁電式微安直流電流表，所以直流表頭只允許電流從“+”極流入，以“-”極流出，其相對應紅色表筆插孔應在標有“+”和“*”的記號。
如在測量直流電壓或電流時若將極性接反一方面讀不出具體數值，另一方面指針反轉將指針打彎。
2.表盤：由於萬用電表的測量項目較多，為了便於指針讀數，因而表盤上印有多條刻度線，並附印各種符號、數字加以注明，正確理解表盤上各種符號、數字及各條刻度線的讀法是正確使用萬用電表的關鍵之一。
由刻度線不難看出，刻度線有以下幾個特點：直流電壓和電流的刻度線是等分度刻劃的，其一端用“DC”或“-”標出；交流電壓和電流的刻度線是不均勻刻劃的(起始部分刻度最為明顯，個別萬用電表無此測量檔)，其一端一般用“AC”或“~“標出，一般直流電壓和電流、交流電壓和電流的讀數是共用的，同時標上幾排讀數，以避免不同量程讀數時進行換算，另外電表上還刻劃一條10V交流電壓刻度線，是為了提高低電壓讀數精度而專門刻劃的；電阻刻度線也是不均勻刻劃的，且零點(數字0)在右端其基端則標為”0“，表示被測無件電阻值為無窮大，單位符號為“Ω”；最下面一第刻度線為音頻電平刻度線(稱db刻度線)符號為“db”，亦是不均勻刻度，其零點位刻度線接近左端的地方，最左端為-10db，最右端為+22db。

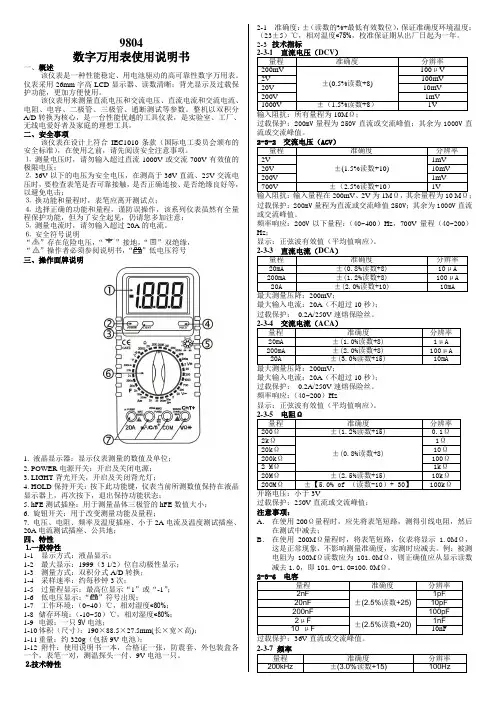

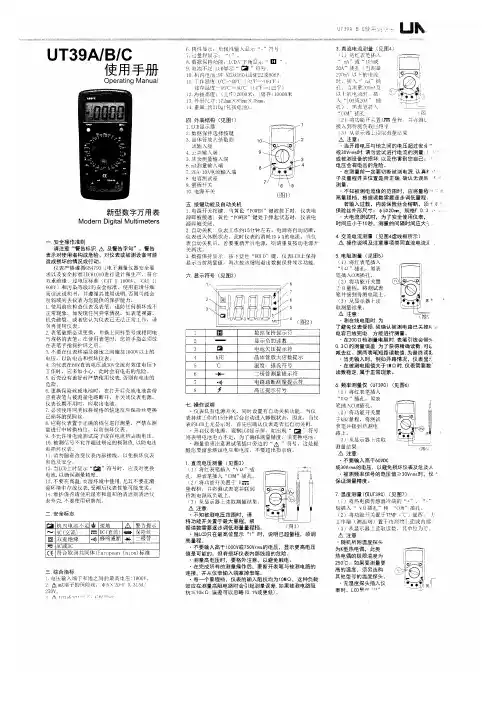

9804数字万用表使用说明书一、概述该仪表是一种性能稳定、用电池驱动的高可靠性数字万用表。
仪表采用26mm字高LCD显示器、读数清晰；背光显示及过载保护功能，更加方便使用。
该仪表用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试等参数。
整机以双积分A/D转换为核心，是一台性能优越的工具仪表，是实验室、工厂、无线电爱好者及家庭的理想工具。
二、安全事项该仪表在设计上符合IEC1010条款（国际电工委员会颁布的安全标准），在使用之前，请先阅读安全注意事项。
⒈测量电压时，请勿输入超过直流1000V或交流700V有效值的极限电压；⒉36V以下的电压为安全电压，在测高于36V直流、25V交流电压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击；⒊换功能和量程时，表笔应离开测试点；⒋选择正确的功能和量程，谨防误操作，该系列仪表虽然有全量程保护功能，但为了安全起见，仍请您多加注意；⒌测量电流时，请勿输入超过20A的电流。
⒍安全符号说明“”存在危险电压，“”接地，“”双绝缘，“”操作者必须参阅说明书，“”低电压符号三、操作面牌说明1. 液晶显示器：显示仪表测量的数值及单位；2. POWER电源开关：开启及关闭电源；3. LIGHT背光开关，开启及关闭背光灯；4. HOLD保持开关：按下此功能键，仪表当前所测数值保持在液晶显示器上，再次按下，退出保持功能状态；5. hFE测试插座：用于测量晶体三极管的hFE数值大小；6. 旋钮开关：用于改变测量功能及量程；7. 电压、电阻、频率及温度插座、小于2A电流及温度测试插座、20A电流测试插座、公共地；四、特性⒈一般特性1-1 显示方式：液晶显示；1-2 最大显示：1999（3 1/2）位自动极性显示；1-3 测量方式：双积分式A/D转换；1-4 采样速率：约每秒钟3次；1-5 过量程显示：最高位显示“1”或“-1”；1-6 低电压显示：“”符号出现；1-7 工作环境：（0~40）℃，相对湿度<80%；1-8储存环境：（-10~50）℃，相对湿度<80%；1-9电源：一只9V电池；1-10体积（尺寸）：190×88.5×27.5mm(长×宽×高)；1-11重量：约320g（包括9V电池）；1-12附件：使用说明书一本，合格证一张，防震套、外包装盒各一个，表笔一对，测温探头一付、9V电池一只。

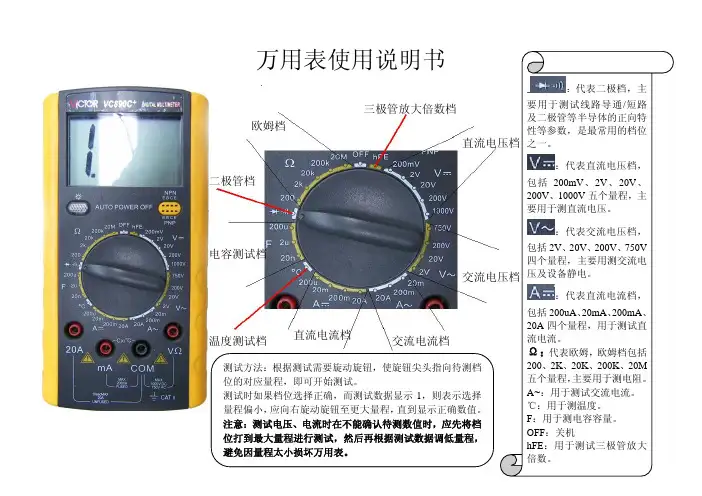

万用表使用说明书欧姆档三极管放大倍数档交流电流档直流电流档温度测试档电容测试档二极管档：：代表直流电压档，：代表交流电压档，：代表直流电流档，将万用表旋钮旋到二极管档，将红、黑表笔轻触导体两端，即可测试导体是否导通；当万用表显示数值为0，并发出警报声，则表示导体是导通的，当万用表显示数值较大或直接显示1，同时无报警声，则表示导体未导通。
发光二极管测试方法，使红表笔接触发光二极管正极（引脚较长的引脚），黑表笔接触负极（较短的引脚），此时万用表显示数值（或发光），调反表笔，万用表显示数值为1，则表示发光二极管是好的，反之则为坏的。
二极管及三极管测试如上，正接则显示一定数值，反接则显示数值为1，称为半导体的正向导通特性。
欧姆档作业示意图：将万用表旋钮旋到欧姆档在进行电压、电阻、电容相应量程即可测试。
若数值二极管等器件（电流除外）显示1，则应向右调大量程。
孙女测试时，红表笔应插在第4孔内。
将万用表旋钮旋到直流电压档，根据待测电压选择适当量程（比待测电压略大一些的量程即可，例待测电压12V，选择20V量程即可）；若不能确认待测电压数值时，应先将档位打到最大量程进行测试，然后再根据测试数据调低量程，避免因量程太小损坏万用表。
测试时红表笔接电源正极，黑表笔接电源负极。
若显示数值为负，则表示红黑表笔接反，调反过来即可。
若显示数值为1，则表示待测电压超出所选量程，应加大量程。
直流电流测试作业示意图：将万用表旋钮旋到直流电流档，并选择适当的量程，同时调整好红表笔的插孔位置，若待测电流小于200mA，则将红表笔插入第二插孔（见图2）；若待测电流大于200mA，则将红表笔插入第一插孔（见图3）；松开电源线正极，将其绑定在黑表笔上，再将红表笔固定在电源正极上，即完成电流表连接，准备测试。
