4. SPECIFICATIONS

数字万用表(DT9205)使用说明书(适合初学者一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等.相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示"1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半.)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压量程分辨率准确度200mV(毫伏)100μV(微伏)±(0.5%+2)2V(伏)1mV(毫伏)20V10mV200V100mV1000V1V±(0.8%+2)单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻.测量示意图所有量程的输入阻抗为10MΩ(兆欧). 1MΩ=1000000Ω(欧姆)过载保护：对于200mV量程档，能够承受的最大直流电压为250V;能够承受的最大交流电压为250Vrms.其它量程档位，能够承受的最大直流电压为250V;能够承受的最大交流电压有效值为700Vrms,1000V 的峰值.提示:正弦交流电的有效值是其峰值的0.74倍，例如220V的交流市电，其峰值为311V左右.交流电的有效值是用它的热效应规定的：311V的交流电通过负载产生的热效应=220V的直流电通过同一负载产生的热效应.2. 交流电压量程分辨率准确度200mV(毫伏) 100μV(微伏) ±(1.2%+3)2V 1mV ±(0.8%+3)20V 10mV200V 100mV700V 1V ±(1.2%+3)输入阻抗：同直流电压档频率范围: 40Hz to 400Hz ,市电为50Hz,即每秒钟振动50次过载保护: 同直流电压档显示: 交流电的有效值测量准确度的例题：在700V的档位,测一交流电源,读数为230V.考虑到测量是有误差的,问实际电压值a 应该在怎样的范围内?答:因为,700V档位的准确度指标为±(1.2%+3),这一档位没有小数显示.所以230-(1.2%*230+3)≤a≤230+(1.2%*230+3)因为1.2%*230+3=5.76,而万用表的分辨率不能感知不到1V的电压,所以化简后为225≤a≤2353.直流电流量程分辨率准确度2mA(毫安) 1μA(微安) ±(1.2%+2)20mA 10μA(微安)200mA 100μA±(1.4%+2)20A 10mA ±(2.0%+2)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量直流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.测量示意图:准确度的例题:估计被测电流有10A,选择20A量程档.准确度为±(2.0%+2).因为这一档位显示两位整数和两位小数，所以，实际电流值a的范围10-(2.0%*10+0.02)≤a≤10+(2.0%*10+0.02)即有9.78≤a≤10.224. 交流电流量程分辨率准确度2mA 1μA±(1.2%+3)20mA 10μA200mA 100μA±(1.8%+3)20A 10mA ±(3.0%+7)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量交流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.频率范围:所测交流电的频率范围限于40Hz to 400Hz.市电为50Hz显示: 交流电的有效值准确度的例题:测一个交流电流源,读数为100mA,该档位精确度标示为±(1.8%+3),该档位LCD显示有一位小数，则这个交流电流源的实际数据a,介于不等式100-(1.8%×100+0.3)≤a≤100+(1.8%×100+0.3)即97.9≤a≤102.15. 电阻量程分辨率准确度200Ω0.1Ω±(1.0%+2)2kΩ1Ω±(0.8%+2)20kΩ10Ω200kΩ100Ω2MΩ1kΩ20MΩ10kΩ±(1.2%+2)200MΩ100kΩ±(5.0%+10)开路电压:测量电阻时,万用表提供的开路电压为700mV,200MΩ档位提供的开路电压为3V.电阻测量图：准确度的例题：一个电阻用20kΩ量程测得阻值为10kΩ，它的实际电阻值a满足10-(0.8%*10+0.02)≤a≤10+(0.8%*10+0.02)化简后为09.90≤a≤10.106.电容量程分辨率准确度2nF 1pF ±(4.0%+5)20nF 10pF200nF 100pF2μF1nF20μF10nF200μF100nF2000μF1μF单位换算: 1F=1000mF ,1mF=1000μF ,1μF=1000nF ,1nF=1000pF法拉毫法微法纳法皮法常用的是微法和皮法：1F=1000000μF,1μF=1000000pF例如:测一个电容,读数为100μF,该档位精确度标示为±(4.0%+5),该档位LCD显示一位小数,则这个电容的实际容量a,介于不等式100-(4.0%×100+0.5)≤a≤100+(4.0%×100+0.5)即94.5≤a≤104.57. (交流)频率(DT9205表没有频率档)量程分辨率准确度2kHz 1Hz ±(2.0%+5)20kHz 10Hz ±(1.5%+5)过载保护:测频率时,万用表能承受的来自交流电源的最大电压为220Vrms四、使用方法：(1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池.如果显示器没有显示""，则按以下步骤操作.(2)测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤.(3)测试之前.功能开关应置于你所需要的量程.4-1 直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔.2.将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上.两个连接图如下注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4.当测量高电压时,要格外注意避免触电.4-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.注意:1.参看直流电压注意1.2. 4.2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4-3直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A 的电流时，红表笔插入20A插孔.2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.注意:1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒.4-4交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A 的电流时,红表笔插入20A插孔.2.将功能开关置于交流电流档A~ 量程,并将测试表笔串联接入到待测电路中.连接图示注意:1.参看直流电流DCA测量注意1、2、3.4-5电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.连接图：注意:1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.2.当没有连接好时,例如开路情况,仪表显示为“1”.3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性.4.万用表的200MΩ档位，短路时有10个字,测量一个电阻时，应从测量读数中减去这10个字.如测一个电阻时,显示为101.0 ,应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ.4-6电容测试连接待测电容之前,注意每次转换量程时，复零需要时间,有漂移读数存在不会影响测试精度.1.将功能开关置於电容量程C(F)2.将电容器插入电容测试座中注意:1.仪器本身已对电容档设置了保护,故在电容测试过程中不用考虑极性及电容充放电等情况.2.测量电容时,将电容插入专用的电容测试座中(不要插入表笔插孔COM、V/Ω).3.测量大电容时稳定读数需要一定的时间.4.电容的单位换算:1μF=106pF lμF=103nF4-7频率测量(DT9205表没有频率档)1.将红表笔插入V/Ω插孔,黑表笔插入COM插孔.2.将功能开关置于Hz档位,并将测试笔连接到频率源上,可直接从显示器上读取频率值.4-8温度测量(DT9205表没有温度档)测量温度时,将热电偶传感器的冷端(自由端)插入温度测试座中,热电偶的工作端(测温端)置於待测物上面或内部,可直接从显示器上读取温度值,读数为摄氏OC,传感器的冷端(自由端)不要插入表笔插孔COM、V/Ω.4-9二极管测试及蜂鸣器的连接性测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.连接图示2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.4-10晶体管hFE测试1.将功能开关置hFE量程.2.确定晶体管是NPN或PNP型,将基极b、发射极e和集电极c分别插入面板上相应的插孔.3.显示器上将读出hFE的近似值,测试条件:万用表提供的基极电流Ib:10μA,集电极到发射极电压为Vce=2.8V4-11自动电源切断使用说明1.仪表设有自动电源切断电路,当仪表工作时间约30分钟-1小时,电源自动切断,仪表进入睡眠状态,这时仪表约消耗7μA的电流.2.当仪表电源切断后若要重新开起电源请重复按动电源开关两次.五、仪表保养该数字多用表是一台精密电子仪器,不要随意更换线路,并注意以下几点:1.不要接高于1000V直流电压或高于700V交流有效值电压.2.不要在功能开关处于Ω和位置时,将电压源接入.3.在电池没有装好或后盖没有上紧时,请不要使用此表.4.只有在测试表笔移开并切断电源以后,才能更换电池或保险丝.六、附件1.使用说明书一本2.表棒一付3.TP01热电偶传感器一套(带温度档的仪表)七、重要说明:仪表功能以多用表上面板功能为准.。

-1-尊敬的顾客感谢您使用本公司生产的产品。

在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。

若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-1-◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

-2-使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

万用‎表使‎用说‎明书‎‎万用‎表的‎使用‎方法‎‎一、‎万用‎表‎万用‎表又‎叫多‎用表‎、三‎用表‎、复‎用表‎，是‎一种‎多功‎能、‎多量‎程的‎测量‎仪表‎，一‎般万‎用表‎可测‎量直‎流电‎流、‎直流‎电压‎、交‎流电‎压、‎电阻‎和音‎频电‎平等‎，有‎的还‎可以‎测交‎流电‎流、‎电容‎量、‎电感‎量及‎半导‎体的‎一些‎参数‎（如‎&#‎94‎6;‎）。

‎‎1‎．万‎用表‎的结‎构（‎50‎0型‎）‎万‎用表‎由表‎头、‎测量‎电路‎及转‎换开‎关等‎三个‎主要‎部分‎组成‎。

‎‎（1‎）‎表头‎它‎是一‎只高‎灵敏‎度的‎磁电‎式直‎流电‎流表‎，万‎用表‎的主‎要性‎能指‎标基‎本上‎取决‎于表‎头的‎性能‎。

表‎头的‎灵敏‎度是‎指表‎头指‎针满‎刻度‎偏转‎时流‎过表‎头的‎直流‎电流‎值，‎这个‎值越‎小，‎表头‎的灵‎敏度‎愈高‎。

测‎电压‎时的‎内阻‎越大‎，其‎性能‎就越‎好。

‎表头‎上有‎四条‎刻度‎线，‎它们‎的功‎能如‎下：‎第‎一条‎（从‎上到‎下）‎标有‎R或‎&#‎93‎7;‎，指‎示的‎是电‎阻值‎，转‎换开‎关在‎欧姆‎挡时‎，即‎读此‎条刻‎度线‎。

第‎二条‎标有‎∽和‎V A‎，指‎示的‎是交‎、直‎流电‎压和‎直流‎电流‎值，‎当转‎换开‎关在‎交、‎直流‎电压‎或直‎流电‎流挡‎，量‎程在‎除交‎流1‎0V‎以外‎的其‎它位‎置时‎，即‎读此‎条刻‎度线‎。

第‎三条‎标有‎10‎V，‎指示‎的是‎10‎V的‎交流‎电压‎值，‎当转‎换开‎关在‎交、‎直流‎电压‎挡，‎量程‎在交‎流1‎0V‎时，‎即读‎此条‎刻度‎线。

‎第四‎条标‎有d‎B，‎指示‎的是‎音频‎电平‎。

‎‎（2‎）测‎量线‎路‎测‎量线‎路是‎用来‎把各‎种被‎测量‎转换‎到适‎合表‎头测‎量的‎微小‎直流‎电流‎的电‎路，‎它由‎电阻‎、半‎导体‎元件‎及电‎池组‎成‎它能‎将各‎种不‎同的‎被测‎量（‎如电‎流、‎电压‎、电‎阻等‎）、‎不同‎的量‎程，‎经过‎一系‎列的‎处理‎（如‎整流‎、分‎流、‎分压‎等）‎统一‎变成‎一定‎量限‎的微‎小直‎流电‎流送‎入表‎头进‎行测‎量。

万用表使用说明书万用表使用说明书篇一：数字万用表的使用方法数字万用表的使用与操作摘要：数字万用表是一种多用途的电子测量仪器，在电子线路等实际操作中有着重要的用途。

它不仅可以测量电阻还可以测量电流、电压、电容、二极管、三极管等电子元件和电路。

本文亲自按照步骤动手操作实践并拍下照片与之一一对应，并且，把大家容易出错或不懂得地方尽量详细的解释了。

相信大家看了这篇文章后能很好的使用万用表。

关键词：数字万用表；测量；电子元件；1 引言数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。

我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。

本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。

2 元件测量2.1 电阻的测量（1）测量步骤首先红表笔插入VΩ孔黑表笔插入COM孔量程旋钮打到“Ω”量程档适当位置分别用红黑表笔接到电阻两端金属部分读出显示屏上显示的数据（2）注意量程的选择和转换。

量程选小了显示屏上会显示“1.” 此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0” 的数，此时应换用较之小的量程。

如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。

要提醒的是在“200”档时单位是“?”，在“2k~200k” 图1 测电阻档时单位是“k?”，在“2M~2000M”档时单“M”。

如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为“1”当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。

万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。

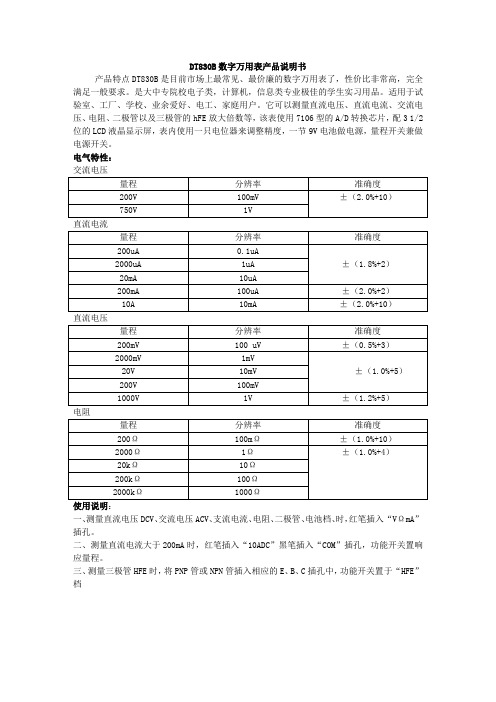

DT830B数字万用表产品说明书
产品特点DT830B是目前市场上最常见、最价廉的数字万用表了，性价比非常高，完全满足一般要求。

是大中专院校电子类，计算机，信息类专业极佳的学生实习用品。

适用于试验室、工厂、学校、业余爱好、电工、家庭用户。

它可以测量直流电压、直流电流、交流电压、电阻、二极管以及三极管的hFE放大倍数等，该表使用7106型的A/D转换芯片，配3 1/2位的LCD液晶显示屏，表内使用一只电位器来调整精度，一节9V电池做电源，量程开关兼做电源开关。

电气特性：
交流电压
直流电流
直流电压
一、测量直流电压DCV、交流电压ACV、支流电流、电阻、二极管、电池档、时，红笔插入“VΩmA”插孔。

二、测量直流电流大于200mA时，红笔插入“10ADC”黑笔插入“COM”插孔，功能开关置响应量程。

三、测量三极管HFE时，将PNP管或NPN管插入相应的E、B、C插孔中，功能开关置于“HFE”档。

万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

一．概述二．开箱检查三．安全工作准则四．国际电气符号五．综合指标六．外形结构图１．直流电压测量连接示意图九．测量操作说明八．显示符号说明２．交流电压测量４．电阻测量６．电路通断测量５．二极管测量８．频率测量七．按键功能１１２３３４６９１０１０１１３．直流或交流电流测量１３１５１８１７１９２０７．电容测量十．技术指标１．直流电压测量２．交流电压测量３．直流电流测量２１２１２１２２４．交流电流测量５．电阻测量２２２３２３２４２５（１）．直流电压２５（３）．直流电流２６２６（４）．交流电流２７（５）．电阻（６）．带直流偏置的交流电压校正２７（７）．带直流偏置的交流电流校正２７３１１．一般的保养和维修３２２．更换保险丝管十六．保养和维护３１十二．ＲＳ２３２Ｃ　标准串行接口２８十三．ＵＳＢ接口３０十四．接口软件的安装与使用３１十五．仪表误操作指示一览表３１UT805ＵＴ８０５使用说明书一、概述 ＵＴ８０５是一种５　１／２位台式真有效值数字万用表（以下简称仪表）。

整机电路设计以大规模集成模拟和数字电路相组合，采用微机技术以２４位Ａ／Ｄ转换器为核心、高精度的运算放大器、真有效值的交直流转换器、全电子调校技术赋于仪表高可靠性、高精度。

仪表可用于测量交直流电压、交直流电流、电阻、二极管、电路通断、电容、频率，并具备存储回读功能。

ＲＳ２３２Ｃ和ＵＳＢ接口技术的应用使其和计算机构成可靠多种的双向通讯。

仪表采用独特的外观设计，采用目前最时尚的ＶＦＤ显示器，仪表采用交流市电供电使之成为性能更优越的高精度电工仪表。

本使用说明书包括有关的安全信息和警告提示等，请仔细阅读有关内容并严格遵守所有的警告和警告：在使用仪表之前，请仔细阅读有关　安全信息和要求二、开箱检查 打开包装盒取出仪表，请仔细检查下列附件是否缺少或损坏，如发现有任何一项缺少或损坏，请即与你的供应商联系。

l 使用说明书 一本l 表笔 一副l 电源线 一根l 带护套鳄鱼夹 一副l ＲＳ２３２接口线 一根l ＵＳＢ接口线 一根l 转接插座 一个l 接口软件光盘 一张l ＵＮＩ－Ｔ中、英文保用证 一张UT805三、安全工作准则 本仪表严格遵循ＧＢ４７９３电子测量仪器安全要求以及安全标准ＩＥＣ１０１０－１和ＩＥＣ１０１０－２－０３２进行设计和生产。

10.HOLD量測：
在比較困難或危險的量測環境時¸設定到HOLD模式¸眼睛可以只注意測試探針¸等到方便安全時¸再讀顯示器的標示。按[HOLD]鈕¸最後讀值的會被保留在顯示器上。再按一次[HOLD]鈕即可解除
HOLD的功能。
三、注意事項：
1.電源電壓110V/220V均可使用，切勿插錯電源以免燒壞儀器；
1).選擇量測功能
2).按[▲]或[▼]到所需的檔位(假如沒有特定的的輸入值¸建議從最高檔開始)按[AUTO/MAN]鈕選擇手動或自動調整檔位。
3).將測試導線連接到儀器V輸入端和COM輸入端。
4).將測試導線連接到量測點並讀其顯示值。
注意:在量測到1000V的最高電壓後¸測試100μV時可能會發生錯誤。故需先等一分鐘以後再進行低電壓測試。
7.AC+DC量測：
這個功能只使用在電壓或電流量測時。按[AC+DC]鈕¸主顯示器標示出輸入訊號的有校值包括直流成份和交流成份。在這個模式數位電表的讀值率可能會較一般狀況還慢。按其它功能鍵(如Voltage ac or dc, current ac or dc, R,C, Continuity Beeper, Diode Test)即可解除AC+DC的功能。
8.MAX/MIN量測：
在MAX/MIN模式¸數位電表會保留最小和最大讀值。按[MAX/MIN]鈕設定到MAX模式¸會顯示出連續輸入的最大值。按[MAX/MIN]鈕設定到MIN模式¸會顯示出連續輸入的最小值。在MIN模式時¸再按[MAX/MIN]鈕即可解除MAX/MIN的功能。
9.REL量測：
按下[REL]鈕時¸可儲存目前的讀值並顯示接下來量測值與儲存值相差的值。在MAX/MIN模式¸按[REL]鈕設定到REL模式。最大和最小值會成為基準值。

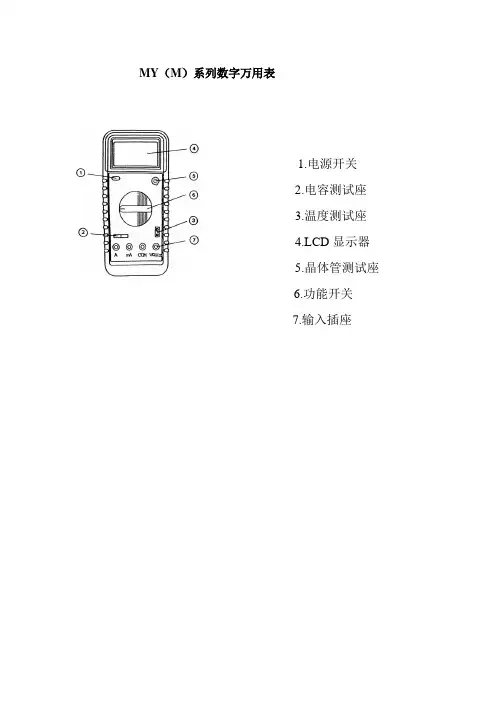

MY（M）系列数字万用表1.电源开关2.电容测试座3.温度测试座4.LCD显示器5.晶体管测试座6.功能开关7.输入插座一、概述MY60、MY62、MY63、MY64（M840D、M890D、M890C、M890F、M890G）。

MY（M）系列仪表是一种性能稳定、高可靠性手持式31/2位数字多用表，整机电路设计以大规模集成电路、双积分A/D转换器为核心并配以全功能过载保护，可用来测量直流和交流电压、直流和交流电流、电阻、电容、二极管、温度、频率以及电路的通断，是实验室、工厂、无线电爱好者及家庭的理想工具。

二、特点1.功能选择具有32个量程。

2.LCD显示，字高25mm。

3.过量程显示“1”。

4.最大显示值1999（即三位半）5.全量程过载保护。

6.自动电源切断。

7.温度范围：工作温度：0℃ to 40℃。

（32℉ to 104℉）储存温度：-10℃ to 50℃。

（14℉ to 122℉）8.电池不足指示：LCD左下方显示- +符号。

9.外形尺寸：189×91×31.5mm 重量：约270克。

三、技术指标准确度：±（%读数＋字数）保证期为1年。

环境温度：23℃±5℃相对温度：＜75%输入阻抗：所有量程为10MΩ。

过载保护：对于200mV量程为250VDC或AC有效值。

其余量程为700Vrms或1000V峰值。

输入阻抗：所有量程为10M Ω。

频率范围：40Hzto 400Hz 。

过载保护：对于200mV 量程为250Vrms,其余量程为700Vrms 或1000V 峰值。

显 示：平均值（正弦波有效值）。

3.直流电流：过载保护：0.2A/250V 保险丝（10A 量程无保险丝），MY60为2A/250V 保险丝（10A 量程有保险丝）。

最大输入电流：20A （不超过15秒），MY60为10A 。

测量电压降：满量程为200mV 。

过载保护：0.2A/250V 保险丝（10A 量程无保险丝），MY60为2A/250V 保险丝（10A 量程有保险丝）。

一．概述二．开箱检查三．安全工作准则四．国际电气符号五．综合指标六．外形结构图七．按键功能八．显示符号说明九．测量操作说明１．直流电压测量连接示意图２．交流电压测量３．直流或交流电流测量４．电阻测量５．二极管测量６．电路通断测量７．电容测量８．频率测量十．技术指标１．直流电压测量２．交流电压测量３．直流电流测量１１２３３４６９１０１０１１１３１５１７１８１９２０２１２１２１２２４．交流电流测量２２５．电阻测量２３２３２４２５２５２６２６２７（６）．带直流偏置的交流电压校正２７（７）．带直流偏置的交流电流校正２７十二．ＲＳ２３２Ｃ标准串行接口２８十三．ＵＳＢ接口３０十四．接口软件的安装与使用３１十五．仪表误操作指示一览表３１十六．保养和维护３１１．一般的保养和维修３１２．更换保险丝管３２UT805ＵＴ８０５使用说明书一、概述ＵＴ８０５是一种５１／２位台式真有效值数字万用表（以下简称仪表）。

整机电路设计以大规模集成模拟和数字电路相组合，采用微机技术以２４位Ａ／Ｄ转换器为核心、高精度的运算放大器、真有效值的交直流转换器、全电子调校技术赋于仪表高可靠性、高精度。

仪表可用于测量交直流电压、交直流电流、电阻、二极管、电路通断、电容、频率，并具备存储回读功能。

ＲＳ２３２Ｃ和ＵＳＢ接口技术的应用使其和计算机构成可靠多种的双向通讯。

仪表采用独特的外观设计，采用目前最时尚的ＶＦＤ显示器，仪表采用交流市电供电使之成为性能更优越的高精度电工仪表。

本使用说明书包括有关的安全信息和警告提示等，请仔细阅读有关内容并严格遵守所有的警告和警告：在使用仪表之前，请仔细阅读有关二、开箱检查打开包装盒取出仪表，请仔细检查下列附件是否缺少或损坏，如发现有任何一项缺少或损坏，请即与你的供应商联系。

l使用说明书一本l表笔一副l电源线一根l带护套鳄鱼夹一副lＲＳ２３２接口线一根lＵＳＢ接口线一根l转接插座一个l接口软件光盘一张lＵＮＩ－Ｔ中、英文保用证一张1UT805三、安全工作准则本仪表严格遵循ＧＢ４７９３电子测量仪器安全要求以及安全标准ＩＥＣ１０１０－１和ＩＥＣ１０１０－２－０３２进行设计和生产。

万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

数字万用表使用说明1、蜂鸣器功能是做什么用的？答：蜂鸣器功能，是万用表的附加功能，一般做在2KΩ档，一般是当测量阻值为50Ω以下的线路（或电阻）时，内置蜂鸣器发声。

这个功能在实际中，作用很大，可以提高测量线路通断的工作效率，是电子检修的必备功能。

2、为什么数字万用表在200Ω档短接不回零呢？答：在200Ω档，由于线路、仪表内阻及接触点存在阻值，所以短接时，有一些尾数是正常的，这个尾数在使用中会越来越大，不可调整，但是可以通过擦洗线路板、紧密接触点来减少数值。

可以在使用中，先短接，并记下数值，在测量中减去就可以了。

3、如何确定万用表是好的？答：这是一个比较大的问题，将每个功能量程都试一下是一个比较好的方法。

检测时，先要找到检测源，但是一般用户都自备标准检测源是不可能的，所以一般检测就可以用定性加一点定量的方法来测量。

基本方案，就是找到检测源，然后按着说明书使用一遍就行了。

4、如何校对万用表？答：万用表与其它测量仪器一样，出厂时，厂家都是调校好的，所以如没有什么大的明显的问题，请不要随意调校。

现在的万用表，其表头一般是一个电压表，所以要校对其它档位时，一定要先调校直流电压档，这一档就是业内人士所称的基本档，这一档一失准，基本上每一档、每一功能（电阻档除外），都有可能失准。

一般万用表会在每一个功能设置一个电位器（如直流电压档）或多个电位器（如温度档），也有没有设置电位器的（如电阻档）。

有电位器的好办，输入检测信号，再直接调校就行了；没有电位器的，一般不会失准，万一失准的话，有可能是仪表损坏或者线路接触不良所引起的。

5、如何判断（检测）万用表的直流电压档（DCV）是好的？答：检测时，先要找到检测源，因我们是定性加一点定量测量，所以可用的检源很多，家用的检测源有，1. 5V碱性/碳性电池（1号、5号/AA、7号/AAA）、1.2V充电池、手机充电器、电源适配器等等。

检测时，将万用表拨到所需的直流电压档，按说明书插好表笔，连接好检测源，在液晶上读取读数就可以了，只要测量的数值，在所标称的电压左右就可以了。

数字万用表说明书优利德UNI-T58B1、交流直流电压测量将红表笔插入V插孔，黑表笔插入COM插孔；将功能量程开关置于或电压测量档，并将表笔并联到待测电源或负载上；从显示器上直接读取被测电压值，交流测量显示值为正弦有效值（平均值响应）；仪表的输入阻抗均约为10M欧姆，这种负载在高阻抗的电路中会引起测量上的误差；大部分情况下如果电阻在10K欧姆以下，误差可以忽略；不要输入高于1000V的电压，测量更高的电压是有可能的，但有损坏仪表的危险；在测量高电压时，要特别注意避免触电；在完成所有的测量操作后，要断开表笔与被测电路的连接；2、交直流电流测量将红表笔插入“μA”“mA”或“A”插孔，黑表笔插入COM插孔；将功能量程开关置于安培直流与交流电流测量档，并将仪表表笔串联到待测电路中；从显示器上直接读取被测电流值，交流测量显示值为正弦波有效值；（平均值响应）；注意：在仪表串联到待测回路之前，应先将回路中的电源关闭；测量时应使用正确的输入端口和功能档位，如不能估计电流的大小，应从高档量程开始测量；大于10A电流测量时，因安培输入端口没有设置保险丝，为了安全使用每次测量时间应小于10S，间隔时间应大于15M；当表笔插在电流端子上时，切勿把表笔测试针并联到任何电路上，会烧断仪表内部保险丝和损坏仪表；在完成所有的测量操作后，应先关断电源再断开表笔与被测电路的连接，对大电流的测量更为重要；3、电阻测量将红表笔插入Ω插孔，黑表笔插入COM插孔；将功能开关置于欧姆测量档，并将表笔并联到被测电路上；从显示器上直接读取被测电阻值；注意：如果被子测电阻开路或阻值超过仪表最大量程时，显示器将显示1；当测量在线电阻时，在测量前必须先将被测电路内所有电源并断，并将所有电容器放尽残余电荷，才能保证测量正确；在低阻测量时，表笔会带来约0.1Ω到0.2Ω电阻的测量误差；为获得精确读数，应首先将表笔短路，记住短路显示值，在测量结果中减去表笔短路显示值，才能确保测量精度；如果表笔短路时的电阻值不小于0.5Ω时，应检查表笔是否有松脱现象或其它原因；测量1MΩ以上的电阻时，可能需要几秒后读数才会稳定，这对于高阻的测量属于正常，为了获得稳定读数尽量选用短的测试线；不要输入高于直流60V或交流30V以上的电压，避免伤害人身安全；在完成所有的测量操作时，要断开表笔与被测电路的选择；4、二极管测量将红表笔插入有二极管符号标志的插孔，黑表笔插入COM插孔，红表笔极性为正，黑表笔极性为负；将功能开关置于标有二极管符号标志的档位，红表笔接到被子测二极管的正极，黑表笔执着到二管的负极；从显示器上直接读取被子测二极管的近似正向PN结压降值，单位是毫伏，对硅PN结而言，一般约为500到800mV确认为正常值；如果被测二极管开路或极性反接时，显示为1，当测量在线二极管时，在测量前必须首先将被测电路内所有电源并断，并将所有电容器放尽残余电荷；二极管没试开路电压约为3V；不要输入高于直流60V或交流30V以上的电压，避免伤害人身安全；5、电容器测量将转接插座插入伏特与毫安二插孔，量程开关置于标有电容符号、标有单位F的合适档位，然后将被测电容插入转接插座CX对应插孔，从显示器上直接读取被测电容值；如果被测电容短路，容值勤超过仪表的最大量程，显示器将显示1；所有的电容在测试前必须全部放尽残余电荷；大于10μF的电容，测量时，会需要较长的时间；属正常；不要输入高于直流60V或交流30V以上的电压，避免伤害人身安全；在完成所有的测量操作后，取下转接插座；6、如果是C型，可以测量温度和频率7、三极管HFE测量将转接插座插入伏特与毫安的二插孔；量程开关置于HFE档位，然后将被测NPN或PNP型三极管插入转接插座对应插孔位；从显示器上直接读取被测三极管HFE近似值；不要输入高于直流60V或交流30V以上的电压；在完成所有的测量操作后，取下转接插座；8、数据保持HOLD在任何测量情况下，当按下HOLD键时，仪表显示随即保持测量结果，再按一次HOLD键时，仪表显示保持测量结果自动解锁，随机显示当前测量结果；9自动关机功能当连续测量时间超过约15分钟，显示器将消隐显示，仪表进入微功耗休眠状态，如果唤醒仪表重新工作，连续按二次POWER按键开关即可。

● 量程开关在 OFF 以外位置时可能有不显示的情况，此时处于自动关机功能启动的状态中，只需操作量程开关或数据保 留开关即可。若仍然没有显示则可能电池耗尽，请更换电池。
（2）确认是否处于所需量程。 请确认数据保留功能未启动。 若量程错误则无法获得所需测量结果。
（3）测试线的收纳 将测试线收纳于仪器皮套中，可在确认显示屏的同时进行测量。
测量范围 0~±60.0A 0~±100.0A
精确度 ±2.0%rdg±5dgt ±2.0%rdg±5dgt
交流电压 量程 3.4V 34V 340V 600V
输入阻抗: 10MΩ 测量范围
0~600V (4 个自动量程)
精确度 ±1.5%rdg±5dgt（50~400Hz）
直流电压 量程 340mV 3.4V 34V 340V 600V
●附件:
说明书 两节 R03(UM-4)电池
4、仪器结构
AC/DC 钳形传感器
显示屏
测试线
DC A0 调 整
数据保留开关 量程切换开关
皮套 自动量程
量程保留开关 仪器本体 数据保留
测量单位
蜂鸣
人工操作
条形图表
传感器，测试线的收纳方法 AC/DC 传感器
测试线
将测试线卷起收藏
5、测量准备
（1）检查电压电池 将量程开关设置为“OFF”以外的位置。如果显示清晰且未显示“BATT”标志，表示电池状态良好，若未显示或出现“BATT” 标志，请按第 8 章更换电池。 注意
电压频率测量：将测试线连接被测回路，显示测量值。
注意：电流频率测量范围在 0-10KHz，MODEL 2000 的最小输入值为 16A，MODEL 2001 的最小输入值为 10A。 电压频率测量范围在 0-300KHz，最小可输入值为 10V。

2010-01-27 10:15数字万用表使用方法简介：数字万用表相对来说，属于比较简单的测量仪器。

本篇，作者就教大家数字万用表的正确使用方法。

从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。

一、电压的测量1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA 的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

数字万用表的使用手册（UT39A/B/C型万用表）万用表的外表结构1．LCD显示器2．数据保持选择键3．晶体管放大倍数测试输入座4．公共输入端5．其余测量输入端6．mA测量输入端7．20A/10A电流输入端8．电容测试座9．量程开关10．电源开关一．直流电压测量●将红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔●将功能开关置于V＝量程挡，并将测试表笔并联到待测电源或负载上。

●从显示器上读取测量结果。

注意：☆不知被测电压范围时，请将功能开关置于最大量程，根据读数需要逐步调低测量量程挡。

☆当LCD只在最高位显示“1”时，说明已超量程，需调高量程。

☆不要输入高于1000V或750rms的电压，显示更高电压是可能的，但有损坏仪表内部线路的危险。

☆测量高电压时，要格外注意，。

以避免触电。

☆在完成所有测量操作后，要断开表笔与被测电路的连接，并从仪表输入端拿点表笔☆每一个量程挡，仪表的输入阻抗均为10MΩ，这种负载效应在测量高阻电路时会引起测量误差，如果被测电路阻抗∠10kΩ，误差可以忽略。

二交流电压测量三直流电流测量●将红表笔插入“”或“”插孔当测量200 mA以下的电流时，插入插孔;当测量200mA及以上的电流时，插入“10A”或“20A”插孔，黑表笔插入“”插孔。

当测量200mA及以上的电流时，黑表笔插入“COM”插孔●将功能开关置于A-----量程，并将测试表笔串联接入到待测负载回路里。

●从显示器上读出测量结果。

注意:☆当开路电压与地之间的电压超过安全电压60VDC或30Vrms时，请勿尝试进行电流的测量，以避免仪表或被测设备的损坏，以及伤害到你自己。

因为这类电压会有电击的危险。

☆在测量前一定要切断被测电源，认为检查输入端子及量程开关位置是否正确，确认无误后，才可通电测量。

☆若输入过载，内装保险丝会熔断，须于更换。

保险丝外形尺寸：φ5*20mm ，规格F0.315A/250V☆大电流测试时，为了安全使用仪表，每次测量时间应小于10秒，测量的间隔时间应大于15分钟。
