数字万用表(DT9205)使用说明书(适合初学者一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等.相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示"1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半.)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压量程分辨率准确度200mV(毫伏)100μV(微伏)±(0.5%+2)2V(伏)1mV(毫伏)20V10mV200V100mV1000V1V±(0.8%+2)单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻.测量示意图所有量程的输入阻抗为10MΩ(兆欧). 1MΩ=1000000Ω(欧姆)过载保护：对于200mV量程档，能够承受的最大直流电压为250V;能够承受的最大交流电压为250Vrms.其它量程档位，能够承受的最大直流电压为250V;能够承受的最大交流电压有效值为700Vrms,1000V 的峰值.提示:正弦交流电的有效值是其峰值的0.74倍，例如220V的交流市电，其峰值为311V左右.交流电的有效值是用它的热效应规定的：311V的交流电通过负载产生的热效应=220V的直流电通过同一负载产生的热效应.2. 交流电压量程分辨率准确度200mV(毫伏) 100μV(微伏) ±(1.2%+3)2V 1mV ±(0.8%+3)20V 10mV200V 100mV700V 1V ±(1.2%+3)输入阻抗：同直流电压档频率范围: 40Hz to 400Hz ,市电为50Hz,即每秒钟振动50次过载保护: 同直流电压档显示: 交流电的有效值测量准确度的例题：在700V的档位,测一交流电源,读数为230V.考虑到测量是有误差的,问实际电压值a 应该在怎样的范围内?答:因为,700V档位的准确度指标为±(1.2%+3),这一档位没有小数显示.所以230-(1.2%*230+3)≤a≤230+(1.2%*230+3)因为1.2%*230+3=5.76,而万用表的分辨率不能感知不到1V的电压,所以化简后为225≤a≤2353.直流电流量程分辨率准确度2mA(毫安) 1μA(微安) ±(1.2%+2)20mA 10μA(微安)200mA 100μA±(1.4%+2)20A 10mA ±(2.0%+2)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量直流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.测量示意图:准确度的例题:估计被测电流有10A,选择20A量程档.准确度为±(2.0%+2).因为这一档位显示两位整数和两位小数，所以，实际电流值a的范围10-(2.0%*10+0.02)≤a≤10+(2.0%*10+0.02)即有9.78≤a≤10.224. 交流电流量程分辨率准确度2mA 1μA±(1.2%+3)20mA 10μA200mA 100μA±(1.8%+3)20A 10mA ±(3.0%+7)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量交流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.频率范围:所测交流电的频率范围限于40Hz to 400Hz.市电为50Hz显示: 交流电的有效值准确度的例题:测一个交流电流源,读数为100mA,该档位精确度标示为±(1.8%+3),该档位LCD显示有一位小数，则这个交流电流源的实际数据a,介于不等式100-(1.8%×100+0.3)≤a≤100+(1.8%×100+0.3)即97.9≤a≤102.15. 电阻量程分辨率准确度200Ω0.1Ω±(1.0%+2)2kΩ1Ω±(0.8%+2)20kΩ10Ω200kΩ100Ω2MΩ1kΩ20MΩ10kΩ±(1.2%+2)200MΩ100kΩ±(5.0%+10)开路电压:测量电阻时,万用表提供的开路电压为700mV,200MΩ档位提供的开路电压为3V.电阻测量图：准确度的例题：一个电阻用20kΩ量程测得阻值为10kΩ，它的实际电阻值a满足10-(0.8%*10+0.02)≤a≤10+(0.8%*10+0.02)化简后为09.90≤a≤10.106.电容量程分辨率准确度2nF 1pF ±(4.0%+5)20nF 10pF200nF 100pF2μF1nF20μF10nF200μF100nF2000μF1μF单位换算: 1F=1000mF ,1mF=1000μF ,1μF=1000nF ,1nF=1000pF法拉毫法微法纳法皮法常用的是微法和皮法：1F=1000000μF,1μF=1000000pF例如:测一个电容,读数为100μF,该档位精确度标示为±(4.0%+5),该档位LCD显示一位小数,则这个电容的实际容量a,介于不等式100-(4.0%×100+0.5)≤a≤100+(4.0%×100+0.5)即94.5≤a≤104.57. (交流)频率(DT9205表没有频率档)量程分辨率准确度2kHz 1Hz ±(2.0%+5)20kHz 10Hz ±(1.5%+5)过载保护:测频率时,万用表能承受的来自交流电源的最大电压为220Vrms四、使用方法：(1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池.如果显示器没有显示""，则按以下步骤操作.(2)测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤.(3)测试之前.功能开关应置于你所需要的量程.4-1 直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔.2.将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上.两个连接图如下注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4.当测量高电压时,要格外注意避免触电.4-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.注意:1.参看直流电压注意1.2. 4.2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4-3直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A 的电流时，红表笔插入20A插孔.2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.注意:1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒.4-4交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A 的电流时,红表笔插入20A插孔.2.将功能开关置于交流电流档A~ 量程,并将测试表笔串联接入到待测电路中.连接图示注意:1.参看直流电流DCA测量注意1、2、3.4-5电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.连接图：注意:1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.2.当没有连接好时,例如开路情况,仪表显示为“1”.3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性.4.万用表的200MΩ档位，短路时有10个字,测量一个电阻时，应从测量读数中减去这10个字.如测一个电阻时,显示为101.0 ,应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ.4-6电容测试连接待测电容之前,注意每次转换量程时，复零需要时间,有漂移读数存在不会影响测试精度.1.将功能开关置於电容量程C(F)2.将电容器插入电容测试座中注意:1.仪器本身已对电容档设置了保护,故在电容测试过程中不用考虑极性及电容充放电等情况.2.测量电容时,将电容插入专用的电容测试座中(不要插入表笔插孔COM、V/Ω).3.测量大电容时稳定读数需要一定的时间.4.电容的单位换算:1μF=106pF lμF=103nF4-7频率测量(DT9205表没有频率档)1.将红表笔插入V/Ω插孔,黑表笔插入COM插孔.2.将功能开关置于Hz档位,并将测试笔连接到频率源上,可直接从显示器上读取频率值.4-8温度测量(DT9205表没有温度档)测量温度时,将热电偶传感器的冷端(自由端)插入温度测试座中,热电偶的工作端(测温端)置於待测物上面或内部,可直接从显示器上读取温度值,读数为摄氏OC,传感器的冷端(自由端)不要插入表笔插孔COM、V/Ω.4-9二极管测试及蜂鸣器的连接性测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.连接图示2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.4-10晶体管hFE测试1.将功能开关置hFE量程.2.确定晶体管是NPN或PNP型,将基极b、发射极e和集电极c分别插入面板上相应的插孔.3.显示器上将读出hFE的近似值,测试条件:万用表提供的基极电流Ib:10μA,集电极到发射极电压为Vce=2.8V4-11自动电源切断使用说明1.仪表设有自动电源切断电路,当仪表工作时间约30分钟-1小时,电源自动切断,仪表进入睡眠状态,这时仪表约消耗7μA的电流.2.当仪表电源切断后若要重新开起电源请重复按动电源开关两次.五、仪表保养该数字多用表是一台精密电子仪器,不要随意更换线路,并注意以下几点:1.不要接高于1000V直流电压或高于700V交流有效值电压.2.不要在功能开关处于Ω和位置时,将电压源接入.3.在电池没有装好或后盖没有上紧时,请不要使用此表.4.只有在测试表笔移开并切断电源以后,才能更换电池或保险丝.六、附件1.使用说明书一本2.表棒一付3.TP01热电偶传感器一套(带温度档的仪表)七、重要说明:仪表功能以多用表上面板功能为准.。

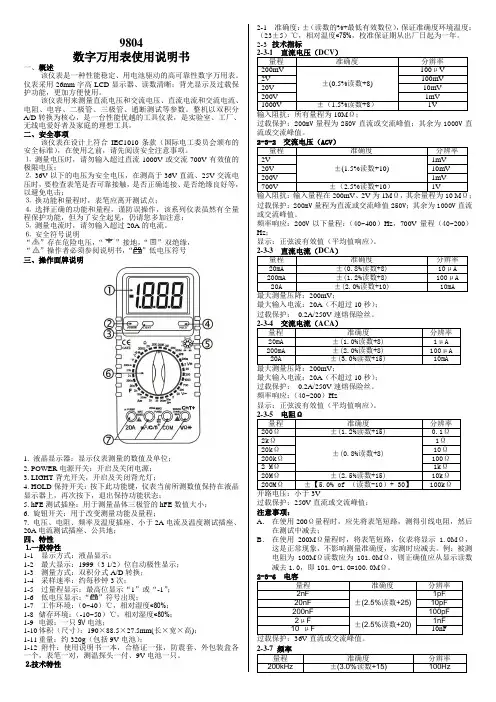

9804数字万用表使用说明书一、概述该仪表是一种性能稳定、用电池驱动的高可靠性数字万用表。

仪表采用26mm字高LCD显示器、读数清晰；背光显示及过载保护功能，更加方便使用。

该仪表用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试等参数。

整机以双积分A/D转换为核心，是一台性能优越的工具仪表，是实验室、工厂、无线电爱好者及家庭的理想工具。

二、安全事项该仪表在设计上符合IEC1010条款（国际电工委员会颁布的安全标准），在使用之前，请先阅读安全注意事项。

⒈测量电压时，请勿输入超过直流1000V或交流700V有效值的极限电压；⒉36V以下的电压为安全电压，在测高于36V直流、25V交流电压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击；⒊换功能和量程时，表笔应离开测试点；⒋选择正确的功能和量程，谨防误操作，该系列仪表虽然有全量程保护功能，但为了安全起见，仍请您多加注意；⒌测量电流时，请勿输入超过20A的电流。

⒍安全符号说明“”存在危险电压，“”接地，“”双绝缘，“”操作者必须参阅说明书，“”低电压符号三、操作面牌说明1. 液晶显示器：显示仪表测量的数值及单位；2. POWER电源开关：开启及关闭电源；3. LIGHT背光开关，开启及关闭背光灯；4. HOLD保持开关：按下此功能键，仪表当前所测数值保持在液晶显示器上，再次按下，退出保持功能状态；5. hFE测试插座：用于测量晶体三极管的hFE数值大小；6. 旋钮开关：用于改变测量功能及量程；7. 电压、电阻、频率及温度插座、小于2A电流及温度测试插座、20A电流测试插座、公共地；四、特性⒈一般特性1-1 显示方式：液晶显示；1-2 最大显示：1999（3 1/2）位自动极性显示；1-3 测量方式：双积分式A/D转换；1-4 采样速率：约每秒钟3次；1-5 过量程显示：最高位显示“1”或“-1”；1-6 低电压显示：“”符号出现；1-7 工作环境：（0~40）℃，相对湿度<80%；1-8储存环境：（-10~50）℃，相对湿度<80%；1-9电源：一只9V电池；1-10体积（尺寸）：190×88.5×27.5mm(长×宽×高)；1-11重量：约320g（包括9V电池）；1-12附件：使用说明书一本，合格证一张，防震套、外包装盒各一个，表笔一对，测温探头一付、9V电池一只。

万用‎表使‎用说‎明书‎‎万用‎表的‎使用‎方法‎‎一、‎万用‎表‎万用‎表又‎叫多‎用表‎、三‎用表‎、复‎用表‎，是‎一种‎多功‎能、‎多量‎程的‎测量‎仪表‎，一‎般万‎用表‎可测‎量直‎流电‎流、‎直流‎电压‎、交‎流电‎压、‎电阻‎和音‎频电‎平等‎，有‎的还‎可以‎测交‎流电‎流、‎电容‎量、‎电感‎量及‎半导‎体的‎一些‎参数‎（如‎&#‎94‎6;‎）。

‎‎1‎．万‎用表‎的结‎构（‎50‎0型‎）‎万‎用表‎由表‎头、‎测量‎电路‎及转‎换开‎关等‎三个‎主要‎部分‎组成‎。

‎‎（1‎）‎表头‎它‎是一‎只高‎灵敏‎度的‎磁电‎式直‎流电‎流表‎，万‎用表‎的主‎要性‎能指‎标基‎本上‎取决‎于表‎头的‎性能‎。

表‎头的‎灵敏‎度是‎指表‎头指‎针满‎刻度‎偏转‎时流‎过表‎头的‎直流‎电流‎值，‎这个‎值越‎小，‎表头‎的灵‎敏度‎愈高‎。

测‎电压‎时的‎内阻‎越大‎，其‎性能‎就越‎好。

‎表头‎上有‎四条‎刻度‎线，‎它们‎的功‎能如‎下：‎第‎一条‎（从‎上到‎下）‎标有‎R或‎&#‎93‎7;‎，指‎示的‎是电‎阻值‎，转‎换开‎关在‎欧姆‎挡时‎，即‎读此‎条刻‎度线‎。

第‎二条‎标有‎∽和‎V A‎，指‎示的‎是交‎、直‎流电‎压和‎直流‎电流‎值，‎当转‎换开‎关在‎交、‎直流‎电压‎或直‎流电‎流挡‎，量‎程在‎除交‎流1‎0V‎以外‎的其‎它位‎置时‎，即‎读此‎条刻‎度线‎。

第‎三条‎标有‎10‎V，‎指示‎的是‎10‎V的‎交流‎电压‎值，‎当转‎换开‎关在‎交、‎直流‎电压‎挡，‎量程‎在交‎流1‎0V‎时，‎即读‎此条‎刻度‎线。

‎第四‎条标‎有d‎B，‎指示‎的是‎音频‎电平‎。

‎‎（2‎）测‎量线‎路‎测‎量线‎路是‎用来‎把各‎种被‎测量‎转换‎到适‎合表‎头测‎量的‎微小‎直流‎电流‎的电‎路，‎它由‎电阻‎、半‎导体‎元件‎及电‎池组‎成‎它能‎将各‎种不‎同的‎被测‎量（‎如电‎流、‎电压‎、电‎阻等‎）、‎不同‎的量‎程，‎经过‎一系‎列的‎处理‎（如‎整流‎、分‎流、‎分压‎等）‎统一‎变成‎一定‎量限‎的微‎小直‎流电‎流送‎入表‎头进‎行测‎量。

万用表使用说明书万用表使用说明书篇一：数字万用表的使用方法数字万用表的使用与操作摘要：数字万用表是一种多用途的电子测量仪器，在电子线路等实际操作中有着重要的用途。

它不仅可以测量电阻还可以测量电流、电压、电容、二极管、三极管等电子元件和电路。

本文亲自按照步骤动手操作实践并拍下照片与之一一对应，并且，把大家容易出错或不懂得地方尽量详细的解释了。

相信大家看了这篇文章后能很好的使用万用表。

关键词：数字万用表；测量；电子元件；1 引言数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。

我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。

本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。

2 元件测量2.1 电阻的测量（1）测量步骤首先红表笔插入VΩ孔黑表笔插入COM孔量程旋钮打到“Ω”量程档适当位置分别用红黑表笔接到电阻两端金属部分读出显示屏上显示的数据（2）注意量程的选择和转换。

量程选小了显示屏上会显示“1.” 此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0” 的数，此时应换用较之小的量程。

如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。

要提醒的是在“200”档时单位是“?”，在“2k~200k” 图1 测电阻档时单位是“k?”，在“2M~2000M”档时单“M”。

如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为“1”当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。

万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。

万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

万用表FLUKE17B使用说明书
一接线端子说明
二测交流电压和直流电压说明
1、表笔接法
将黑表笔插入COM端，将红表笔插入V/Ω端
2、测电压档位选择
A、测交流电压，如图
B、测直流电压，如图
C、直流毫伏mv，如图
三、测交流电流和直流电流说明
1、表笔接法
将黑表笔插入COM端，将红表笔插入A端或者MA,uA端，具体根据被测电流大小判断。

2、测电流档位选择，如图
拨到相应档位后，按黄色按钮，切换直流和交流。

四、测电阻
1、表笔接法
将黑表笔插入COM端，将红表笔插入V/Ω端
2、测电阻档位选择，如图
拨到电阻段位，按黄色功能选择键，进行测二极管和测电阻之间切换。

万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R 或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义（1）∽表示交直流（2） V－4000Ω/V 表示对于交流电压及的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

最全的万用表使用手册最全的万用表使用方法一、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。

2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。

数字表则常用一块6V或9V的电池。

在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。

3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。

某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。

数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。

但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。

在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。

不是绝对的，可根据情况选用指针表和数字表。

二、测量技巧（如不作说明，则指用的是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。

如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。

2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。

①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。

所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。

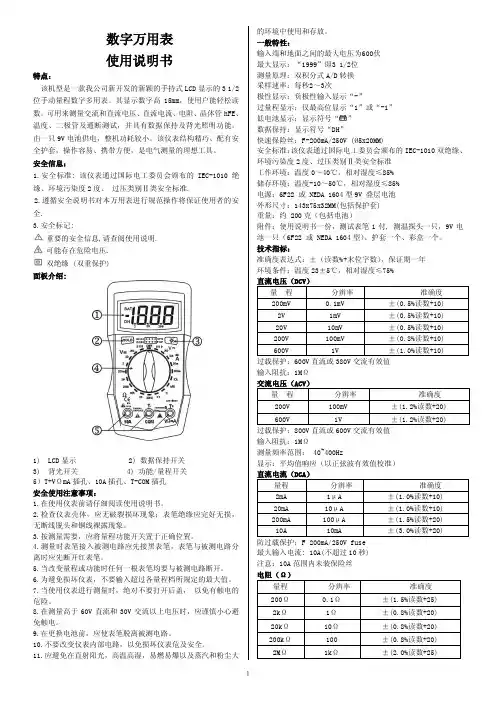

数字万用表使用说明书特点：该机型是一款我公司新开发的新颖的手持式LCD显示的3 1/2位手动量程数字多用表。

其显示数字高15mm，使用户能轻松读数。

可用来测量交流和直流电压、直流电流、电阻、晶体管hFE、温度、二极管及通断测试，并具有数据保持及背光照明功能。

由一只9V电池供电，整机功耗较小。

该仪表结构精巧、配有安全护套，操作容易、携带方便，是电气测量的理想工具。

安全信息：1.安全标准: 该仪表通过国际电工委员会颁布的IEC-1010 绝缘、环境污染度2度、过压类别Ⅱ类安全标准.2.遵循安全说明书对本万用表进行规范操作将保证使用者的安全.3.安全标记:重要的安全信息,请查阅使用说明.可能存在危险电压.双绝缘 (双重保护)面板介绍:1) LCD显示 2) 数据保持开关3) 背光开关 4) 功能/量程开关5）T+VΩmA插孔、10A插孔、T-COM插孔安全使用注意事项：1.在使用仪表前请仔细阅读使用说明书。

2.检查仪表壳体，应无破裂损坏现象；表笔绝缘应完好无损，无断线脱头和铜线裸露现象。

3.按测量需要，应将量程功能开关置于正确位置。

4.测量时表笔接入被测电路应先接黑表笔，表笔与被测电路分离时应先断开红表笔。

5.当改变量程或功能时任何一根表笔均要与被测电路断开。

6.为避免损坏仪表，不要输入超过各量程档所规定的最大值。

7.当使用仪表进行测量时，绝对不要打开后盖，以免有触电的危险。

8.在测量高于60V直流和30V交流以上电压时，应谨慎小心避免触电。

9.在更换电池前，应使表笔脱离被测电路。

10.不要改变仪表内部电路，以免损坏仪表危及安全。

11.应避免在直射阳光，高温高湿，易燃易爆以及蒸汽和粉尘大的环境中使用和存放。

一般特性：输入端和地面之间的最大电压为600伏最大显示：“1999”即3 1/2位测量原理：双积分式A/D转换采样速率：每秒2～3次极性显示：负极性输入显示“-”过量程显示：仅最高位显示“1”或“-1”低电池显示：显示符号“”数据保持：显示符号“DH”快速保险丝：F-200mA/250V (Ø5x20MM)安全标准：该仪表通过国际电工委员会颁布的IEC-1010双绝缘、环境污染度2度、过压类别Ⅱ类安全标准工作环境：温度0～40℃，相对湿度≤85%储存环境：温度-10～50℃，相对湿度≤85%电源：6F22 或 NEDA 1604型9V 叠层电池外形尺寸：143x75x32MM(包括保护套)重量：约 200克（包括电池）附件：使用说明书一份，测试表笔1付, 测温探头一只，9V电池一只（6F22 或 NEDA 1604型）、护套一个、彩盒一个。
