MF-47万用表的使用说明和技巧
- 格式：doc
- 大小：361.00 KB
- 文档页数：6
下载文档原格式
合集下载
指针式MF-47型万用表的基本测量步骤及数值的读取方法参考文档
3
4
万用表使用口块
❖ 一看------拿起表笔看档位 ❖ 二扳------对应电量扳到位 ❖ 三试------瞬间偏摆试档位 ❖ 四测------测量稳定记读数 ❖ 五复位---放下表笔及复位
5
六-MF-47型万用表13个基本参数测量方法
❖ （一）直流电流测量
❖ （二）交、直流电压测量
❖ （三）直流电阻测量
❖ （四）通路蜂鸣器检测
❖ （五）红外线摇控发射器检测
❖ （六）音频电平测量
❖ （七）电容测量
❖ （八）电感测量
❖ （九）晶体管放大倍系数测量
❖ （十）电池电量测量
❖ （十一）负载电压LV(V)（稳压）、负载电流LI(mA)参数测量
❖ （十二）标准电阻箱应用
❖ （十三）交流220V火线判别（测电笔功能）：
20
（五）红外线摇控发射器检测（ ）：
❖ 1.该档是为判别红外线摇控发射器工作是否正常而 设置。旋至该档时，将红外线发射器的发射关垂直对准 表盘左下方接收窗口，（偏差不大于±5°），
❖ 2.按下需检测功能按钮。如红色发光管闪亮，表示 该发射器工作正常。在一定距离内（1-30cm）移动发射 器，还可以判断发射器输出功率状态。
(注意串联或并联、直流参数还应注意极性) 7.根据选择的档位及量程读取数值； 8.测量完毕后将档位开关调至交流电压最大档或空档；
2
（二）万用表数值的读取方法
❖ 1.电压、电流档数值可以直接读取 ❖ 例1：直流电压10V，表盘上可以直读出从0-满刻度线的数值: ❖ 0、2、4、6、8、10数字 ❖ 然后计算每个小格的数值 ❖ 2-0=2÷10（0到2之间所分的份数）=0.2 ❖ 即每个小格0.2V ❖ 例2：直流电压10V，表盘上可以直读出0-满刻度线的数值: ❖ 0、10、20、30、40、50数字 ❖ 然后计算每个小格的数值 ❖ 10-0=10÷10（0到10之间所分的份数）=1V 即每个小格1V ❖ 2.欧姆档（测电阻、测电容量）读取数值的方法是：表盘读数×所选档位的倍率值 ❖ 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值乘C×10K)
4
万用表使用口块
❖ 一看------拿起表笔看档位 ❖ 二扳------对应电量扳到位 ❖ 三试------瞬间偏摆试档位 ❖ 四测------测量稳定记读数 ❖ 五复位---放下表笔及复位
5
六-MF-47型万用表13个基本参数测量方法
❖ （一）直流电流测量
❖ （二）交、直流电压测量
❖ （三）直流电阻测量
❖ （四）通路蜂鸣器检测
❖ （五）红外线摇控发射器检测
❖ （六）音频电平测量
❖ （七）电容测量
❖ （八）电感测量
❖ （九）晶体管放大倍系数测量
❖ （十）电池电量测量
❖ （十一）负载电压LV(V)（稳压）、负载电流LI(mA)参数测量
❖ （十二）标准电阻箱应用
❖ （十三）交流220V火线判别（测电笔功能）：
20
（五）红外线摇控发射器检测（ ）：
❖ 1.该档是为判别红外线摇控发射器工作是否正常而 设置。旋至该档时，将红外线发射器的发射关垂直对准 表盘左下方接收窗口，（偏差不大于±5°），
❖ 2.按下需检测功能按钮。如红色发光管闪亮，表示 该发射器工作正常。在一定距离内（1-30cm）移动发射 器，还可以判断发射器输出功率状态。
(注意串联或并联、直流参数还应注意极性) 7.根据选择的档位及量程读取数值； 8.测量完毕后将档位开关调至交流电压最大档或空档；
2
（二）万用表数值的读取方法
❖ 1.电压、电流档数值可以直接读取 ❖ 例1：直流电压10V，表盘上可以直读出从0-满刻度线的数值: ❖ 0、2、4、6、8、10数字 ❖ 然后计算每个小格的数值 ❖ 2-0=2÷10（0到2之间所分的份数）=0.2 ❖ 即每个小格0.2V ❖ 例2：直流电压10V，表盘上可以直读出0-满刻度线的数值: ❖ 0、10、20、30、40、50数字 ❖ 然后计算每个小格的数值 ❖ 10-0=10÷10（0到10之间所分的份数）=1V 即每个小格1V ❖ 2.欧姆档（测电阻、测电容量）读取数值的方法是：表盘读数×所选档位的倍率值 ❖ 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值乘C×10K)
指针式MF47型万用表使用说明书
5
以上量限的
百分数计算
直流
电阻
R×1,R×10, R×100,R×1K,
R×10K
R×1中心刻度为16.5Ω
2.5
以标度尺弧长的百分数计算
10
以指示值的
百分数计算
音频
电平
-10d B~+22 d B
(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.
(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).
2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.
3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.
测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.
当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.
4,音频电平测量
在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示
音频电平与功率电压的关系式是:
3,直流电阻测量
装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.
准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.
量限
MF47万用表的使用方法
2021/7/1
机械调零旋钮 6
4、量程的选择:
第一步:试测 先粗略估计所测电阻阻值,再选择合适量 程,如果被测电阻不能估计其值,一般情 况将开关拔在RX100或RX1K的位置进行初 测,然后看指针是否停在中线附近,如果 是,说明档位合适。
[如果指针太靠零,则要减小档位] [如果指针太靠近无穷大,则要增大档位]
② 在表笔连接被测电路之前，一定要查看所选挡位与测量对 象是否相符，否则，误用挡位和量程，不仅得不到测量结果， 而且还会损坏万用表。在此提醒初学者，万用表损坏往往就是 上述原因造成的。
2021/7/1
4
③ 测量时，须用右手握住两支表笔，手指不要触及表笔 的金属部分和被测元器件。
④ 测量中若需转换量程，必须在表笔离开电路后才能进 行，否则选择开关转动产生的电弧易烧坏选择开关的触 点，造成接触不良的事故。
2021/7/1
12
思
考 与 练 习
请读出此时测 量电阻的大小 是多大？
R= ?
这种情况下读出 来的数值准确吗?
如果不准确,该怎办?
2021/7/1
13
测量交流电压的方法
一） 、使用前的准备 1、上好电池。注意电池正负极
2、插好表笔。“－”黑；“＋” 红
34、、机 量械程调的零选择： 将选择开关旋至交流电压挡
（四）、档位复位：
将档位开关打在OFF位置 或打在交流电压1000V档
倍率
2021/7/1
10
╳ 10K
思
考 与 练 习
请读出此时测 量电阻的大小 是多大？
R= 9 x 100Ω=900 Ω
2021/7/1
11
思
考 与 练 习
请读出此时测 量电阻的大小 是多大？
机械调零旋钮 6
4、量程的选择:
第一步:试测 先粗略估计所测电阻阻值,再选择合适量 程,如果被测电阻不能估计其值,一般情 况将开关拔在RX100或RX1K的位置进行初 测,然后看指针是否停在中线附近,如果 是,说明档位合适。
[如果指针太靠零,则要减小档位] [如果指针太靠近无穷大,则要增大档位]
② 在表笔连接被测电路之前，一定要查看所选挡位与测量对 象是否相符，否则，误用挡位和量程，不仅得不到测量结果， 而且还会损坏万用表。在此提醒初学者，万用表损坏往往就是 上述原因造成的。
2021/7/1
4
③ 测量时，须用右手握住两支表笔，手指不要触及表笔 的金属部分和被测元器件。
④ 测量中若需转换量程，必须在表笔离开电路后才能进 行，否则选择开关转动产生的电弧易烧坏选择开关的触 点，造成接触不良的事故。
2021/7/1
12
思
考 与 练 习
请读出此时测 量电阻的大小 是多大？
R= ?
这种情况下读出 来的数值准确吗?
如果不准确,该怎办?
2021/7/1
13
测量交流电压的方法
一） 、使用前的准备 1、上好电池。注意电池正负极
2、插好表笔。“－”黑；“＋” 红
34、、机 量械程调的零选择： 将选择开关旋至交流电压挡
（四）、档位复位：
将档位开关打在OFF位置 或打在交流电压1000V档
倍率
2021/7/1
10
╳ 10K
思
考 与 练 习
请读出此时测 量电阻的大小 是多大？
R= 9 x 100Ω=900 Ω
2021/7/1
11
思
考 与 练 习
请读出此时测 量电阻的大小 是多大？
MF-47型万用表的详细使用说明及相关知识
MF-47万用表使用方法相关知识1.什么是电压？电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
此概念与水位高低所造成的“水压”相似。
需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中。
电压就如水一样，水的流动，因为有水压/位差，水是由高水位向低水位流动。
在电路中，由于有电压/位差的存在，电流就会从高电位点流向低电位点，两点间就好象有一种力量存在，这种力叫电压。
电压是产生电流的不可缺少的条件。
换算关系是：•1kV=1000V•1V=1000mV•1mV=1000μV串联电路电压规律：串联电路两端总电压等于各部分电路两端电压和公式：U总=U1+U2 并联电路电压规律：并联电路各支路两端电压相等，且等于电源电压公式：U总=U1=U2电动势（electromotive force (emf)）是一个表征电源特征的物理量。
定义电源的电动势是电源将其它形式的能转化为电能的本领，在数值上，等于非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功。
它是能够克服导体电阻对电流的阻力，使电荷在闭合的导体回路中流动的一种作用。
常用符号E（有时也可用ε）表示，单位是伏（V）。
电势差是指电场中两点之间电势的差值，也叫电压，用字母U表示。
在国际单位制中，电势差的单位是伏特，简称为伏，符号是V。
1库电荷从电场中的一点移动到另一点，如果电场力做了1焦耳的功，这两点间的电势差就是1伏。
常见的电压值电视信号在天线上感应的电压约0.1mV维持人体生物电流的电压约1mV碱性电池标称电压 1.5V电子手表用氧化银电池两极间的电压 1.5V一节蓄电池电压2V手持移动电话的电池两极间的电压 3.6V对人体安全的电压干燥情况下不高于36V家庭电路的电压220V动力电路电压380V无轨电车电源的电压550~600V列车上方电网电压1500v电视机显像管的工作电压10kV以上发生闪电的云层间电压可达10^3kV干电池两级间的电压 1.5VIEC(国际电工委员会)拟订的电压标准为：600V、750V和1500V三种。
MF-47型万用表的详细使用说明及相关知识
MF-47万用表使用方法相关知识1.什么是电压？电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
此概念与水位高低所造成的“水压”相似。
需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中。
电压就如水一样，水的流动，因为有水压/位差，水是由高水位向低水位流动。
在电路中，由于有电压/位差的存在，电流就会从高电位点流向低电位点，两点间就好象有一种力量存在，这种力叫电压。
电压是产生电流的不可缺少的条件。
换算关系是：•1kV=1000V•1V=1000mV•1mV=1000μV串联电路电压规律：串联电路两端总电压等于各部分电路两端电压和公式：U总=U1+U2 并联电路电压规律：并联电路各支路两端电压相等，且等于电源电压公式：U总=U1=U2电动势（electromotive force (emf)）是一个表征电源特征的物理量。
定义电源的电动势是电源将其它形式的能转化为电能的本领，在数值上，等于非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功。
它是能够克服导体电阻对电流的阻力，使电荷在闭合的导体回路中流动的一种作用。
常用符号E（有时也可用ε）表示，单位是伏（V）。
电势差是指电场中两点之间电势的差值，也叫电压，用字母U表示。
在国际单位制中，电势差的单位是伏特，简称为伏，符号是V。
1库电荷从电场中的一点移动到另一点，如果电场力做了1焦耳的功，这两点间的电势差就是1伏。
常见的电压值电视信号在天线上感应的电压约0.1mV维持人体生物电流的电压约1mV碱性电池标称电压 1.5V电子手表用氧化银电池两极间的电压 1.5V一节蓄电池电压2V手持移动电话的电池两极间的电压 3.6V对人体安全的电压干燥情况下不高于36V家庭电路的电压220V动力电路电压380V无轨电车电源的电压550~600V列车上方电网电压1500v电视机显像管的工作电压10kV以上发生闪电的云层间电压可达10^3kV干电池两级间的电压 1.5VIEC(国际电工委员会)拟订的电压标准为：600V、750V和1500V三种。
mf47说明书
音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.
即V1=(PZ)1/2=(0.001*600)1/2=0.775V
P2V2分别为被测功率或被测电压
音频电平是以交流10V为基准刻度,如指示值大于+22 dB时可以在50V以上各量限测量,其示值可按下表所示值修正.
量限
按电平刻度增加值
电平的测量范围

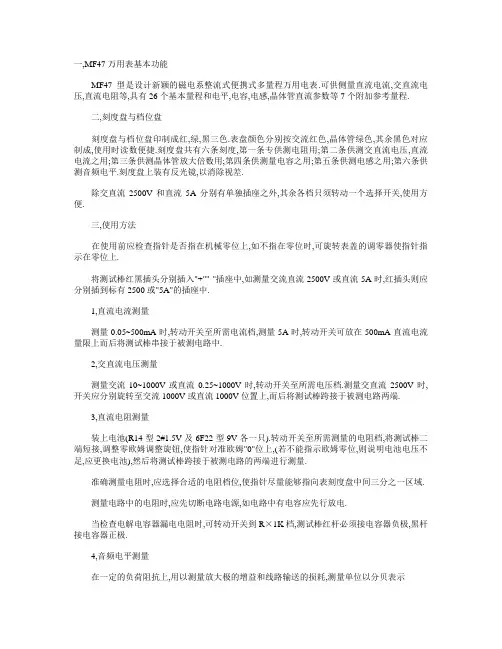

一,MF47万用表基本功能
MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.
二,刻度盘与档位盘
刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.
转动开关至交流10V位置,被测量电容串接于任一测试棒,而后跨接于10V交流电压电路中进行测量.
6,电感测量
与电容测量方法相同.
7,晶体管直流参数的测量
(1)直流放大倍数hFE的测量
先转动开关至晶体管调节ADJ位置上,将红黑测试棒短接,调节欧姆电位器,使指针对准300hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插入晶体管测试座的ebc管座内,指针偏转所示数值约为晶体管的直流放大倍数值.N型晶体管应插入N型管孔内,P型晶体管应插入P型管孔内.
10V
-10~+22 dB
50V
14 dB
+4~+36 dB
250V
28 dB
即V1=(PZ)1/2=(0.001*600)1/2=0.775V
P2V2分别为被测功率或被测电压
音频电平是以交流10V为基准刻度,如指示值大于+22 dB时可以在50V以上各量限测量,其示值可按下表所示值修正.
量限
按电平刻度增加值
电平的测量范围
一,MF47万用表基本功能
MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.
二,刻度盘与档位盘
刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.
转动开关至交流10V位置,被测量电容串接于任一测试棒,而后跨接于10V交流电压电路中进行测量.
6,电感测量
与电容测量方法相同.
7,晶体管直流参数的测量
(1)直流放大倍数hFE的测量
先转动开关至晶体管调节ADJ位置上,将红黑测试棒短接,调节欧姆电位器,使指针对准300hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插入晶体管测试座的ebc管座内,指针偏转所示数值约为晶体管的直流放大倍数值.N型晶体管应插入N型管孔内,P型晶体管应插入P型管孔内.
10V
-10~+22 dB
50V
14 dB
+4~+36 dB
250V
28 dB
指针式MF-47型万用表的基本测量步骤及数值的读取方法
• 注意：
• 1.每次测量后应将电容彻底放电后再进行测量，否则测量误差将 增大。
• 2.有极性电容应按正确极性接入，否则测量误差及损耗电阻将增
•电C（容大单μ档。位f）位换算C关× 0系.1：
C× 1
C× 10
C× 100
C× 1K
C× 10K
•测量1法范拉围 （1F0）00=pf1—000000.001微μf法-- （μ0.1Fμ）f –（百万1μ）f –
倍率值
• 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值 乘C×10K)
万用表使用口块
• 一看------拿起表笔看档位 • 二扳------对应电量扳到位 • 三试------瞬间偏摆试档位 • 四测------测量稳定记读数 • 五复位---放下表笔及复位
六-MF-47型万用表13个基本参数测 量方法
高压。测量时，开关应放在50μA位置上，高压探头的
红黑插头分别插入“+”“-”插座中，接地夹现电视机金属
底板连接，而后握住探头进行测量。
• 单位换算关系：
LN
LN
测 量 相 电 压
L1 L2
测 量 线 电 压
测 量 直 流 电 压
（三）直流电阻测
量
•
1.装上电池（R14型2#1.5V及6F22型9V各一只）转
• 1KA=1000A
（二）交、直流电压测量
•
1.测量交流10～1000V或直流0.25～1000V时，转动
开关至所需电压档。测量交直流2500V时，开关应分别
旋至交直流1000V位置上，而后将表笔跨接于被测电路
两端（并联）。
•
2.测量交流10V电压时，读数请看交流10V专用刻度
MF47指针万用表的使用方法
万用表的使用方法及图解万用表（以105型为例）的表盘如右图所示。
通过转换开关的旋钮来改变测量项目和测量量程。
机械调零旋钮用来保持指针在静止处在左零位。
“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。
万用表的测量范围如下：直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。
交流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V ·直流电流：分3档—0-3mA；0-30mA；0-300mA。
电阻：分5档—R*1；R*10；R*100；R*1K；R*10K 测量电阻：--先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。
然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。
例如用R*100挡测量电阻，指针指在80，则所测得的电阻值为80*100=8K。
由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档。
使指针在刻度线的中部或右部，这样读数比较清楚准确。
每次换档，都应重新将两根表棒短接，重新调整指针到零位，才能测准。
测量直流电压：--首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压“-”端。
然后根据该挡量程数字与标直流符号“DC-”刻度线（第二条线）上的指针所指数字，来读出被测电压的大小。
如用V300伏档测量，可以直接读0-300的指示数值。
如用V30伏档测量，只须将刻度线上300这个数字去掉一个“0”，看成是30，再依次把200、100等数字看成是20、10既可直接读出指针指示数值。
例如用V6伏档测量直流电压，指针指在15，则所测得电压为1.5伏。
测量直流电流：--先估计一下被测电流的大小，然后将转换开关拨至合适的mA量程，再把万用表串接在电路中，如图所示。
MF47型万用表的电子使用手册
MF47型万用表的电子使用手册MF47型万用表不用时转换挡该设在什么位置,另外，两节电池分别是什么用途的?MF47型万用表不用时最好放到交流电压最高的那个档...这样就不能因为误操作而损坏表.不要放到欧姆档.会放电的.那两节电池是测电阻时用的,测电阻就得有电源啊，别的都用不到。
MF47型万用表使用手册：一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便. 三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中，如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1、直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2、交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3、直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4、音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是:NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即V1=(PZ)1/2=(0.001*600)1/2=0.775VP2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度，如指示值大于+22 dB时可以在50V以上各量限测量，其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V14 dB+4~+36 dB250V28 dB+18~+50 dB500V34 dB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在"+"插座中串接一个0.1μf的隔离电容器.5、电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒，而后跨接于10V交流电压电路中进行测量。
MF47万用表的使用说明和技巧
万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路１或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
一般情况下，应使指针指在刻度尺的1/3~2/3间。
B 欧姆调零。
测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万用表的使用方法和技巧
一：万用表的使用方法
（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路
或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：
实际值＝指示值×量程/满偏
（7）测电阻：用万用表测量电阻时，应按下列方法*作：
A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
一般情况下，应使指针指在刻度尺的1/3~2/3间。
B 欧姆调零。
测量电阻之前，应将2个表笔短接，同时调节“欧姆（电
气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。
如果指针不能调到零位，说明电池电压不足或仪表内部有问题。
并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。
c读数：表头的读数乘以倍率，就是所测电阻的电阻值。
（8）注意事项
a在测电流、电压时，不能带电换量程
b选择量程时，要先选大的，后选小的，尽量使被测值接近于量程
c测电阻时，不能带电测量。
因为测量电阻时，万用表由内部电池供电，如果带电测量则相当于接入一个额外的电源，可能损坏表头。
d用毕，应使转换开关在交流电压最大挡位或空挡上。
二：万用表的使用技巧
（1）、测量技巧（如不作说明，则指用的是指针表）：
1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一
表笔点触另一端，正常时会发出清脆响量的“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。
2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时
对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。
所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。
②、估测皮法级电容容量大小：要用R×10kΩ档，但只能测到1000pF 以上的电容。
对1000pF或稍大一点的电容，只要表针稍有摆动，即可认为容量够了。
③、测电容是否漏电：对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R ×1kΩ档继续测一会儿，这时指针不应回返，而应停在或十分接近
∞处，否则就是有漏电现象。
对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改用R×10kΩ档继续测量，同样表针应停在∞处而不应回返。
3、在路测二极管、三极管、稳压管好坏：因为在实际电路中，三极管
的偏置电阻或二极管、稳压管的周边电阻一般都比较大，大都在几百几千欧姆以上，这样，我们就可以用万用表的R×10Ω或R×1Ω档来在路测量PN结的好坏。
在路测量时，用R×10Ω档测PN结应有较明显的正反向特性（如果正反向电阻相差不太明显，可改用R ×1Ω档来测），一般正向电阻在R×10Ω档测时表针应指示在200Ω左右，在R×1Ω档测时表针应指示在30Ω左右（根据不同表型可能略有出入）。
如果测量结果正向阻值太大或反向阻值太小，都说明这个PN结有问题，这个管子也就有问题了。
这种方法对于维修时特别有效，可以非常快速地找出坏管，甚至可以测出尚未完全坏掉但特性变坏的管子。
比如当你用小阻值档测量某个PN结正向电阻过大，如果你把它焊下来用常用的R×1kΩ档再测，可能还是正常的，其实这个管子的特性已经变坏了，不能正常工作或不稳定了。
4、测电阻：重要的是要选好量程，当指针指示于1/3～2/3满量程时
测量精度最高，读数最准确。
要注意的是，在用R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两端，这样人体电阻会使测量结果偏小。
5 、测稳压二极管：我们通常所用到的稳压管的稳压值一般都大于
1.5V，而指针表的R×1k以下的电阻档是用表内的1.5V电池供电
的，这样，用R×1k以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。
但指针表的R×10k档是用9V或15V电池供电的，在用R×10k测稳压值小于9V或15V的稳压管时，反向阻值就不会是∞，而是有一定阻值，但这个阻值还是要大大高于稳压管的正向阻值的。
如此，我们就可以初步估测出稳压管的好坏。
但是，好的稳压管还要有个准确的稳压值，业余条件下怎么估测出这个稳压值呢？不难，再去找一块指针表来就可以了。
方法是：先将一块表置于R×10k档，其黑、红表笔分别接在稳压管的阴极和阳极，这时就模拟出稳压管的实际工作状态，再取另一块表置于电压档V×10V或V×50V（根据稳压值）上，将红、黑表笔分别搭接到刚才那块表的的黑、红表笔上，这时测出的电压值就基本上是这个稳压管的稳压值。
说“基本上”，是因为第一块表对稳压管的偏置电流相对正常使用时的偏置电流稍小些，所以测出的稳压值会稍偏大一点，但基本相差不大。
这个方法只可估测稳压值小于指针表高压电池电压的稳压管。
如果稳压管的稳压值太高，就只能用外加电源的方法来测量了（这样看来，我们在选用指针表时，选用高压电池电压为15V的要比9V的更适用些）。
6 、测三极管：通常我们要用R×1kΩ档，不管是NPN管还是PNP管，
不管是小功率、中功率、大功率管，测其be结cb结都应呈现与二极管完全相同的单向导电性，反向电阻无穷大，其正向电阻大约在10K左右。
为进一步估测管子特性的好坏，必要时还应变换电阻档位进行多次测量，方法是：置R×10Ω档测PN结正向导通电阻都在大约200Ω左右；置R×1Ω档测PN结正向导通电阻都在大约30Ω
左右，（以上为47型表测得数据，其它型号表大概略有不同，可多试测几个好管总结一下，做到心中有数）如果读数偏大太多，可以断定管子的特性不好。
还可将表置于R×10kΩ再测，耐压再低的管子（基本上三极管的耐压都在30V以上），其cb结反向电阻也应在∞，但其be结的反向电阻可能会有些，表针会稍有偏转（一般不会超过满量程的1/3，根据管子的耐压不同而不同）。
同样，在用R×10kΩ档测ec间(对NPN管）或ce间（对PNP管）的电阻时，表针可能略有偏转，但这不表示管子是坏的。
但在用R×1kΩ以下档测ce或ec间电阻时，表头指示应为无穷大，否则管子就是有问题。
应该说明一点的是，以上测量是针对硅管而言的，对锗管不适用。
不过现在锗管也很少见了。
另外，所说的“反向”是针对PN结而言，对NPN管和PNP管方向实际上是不同的。
