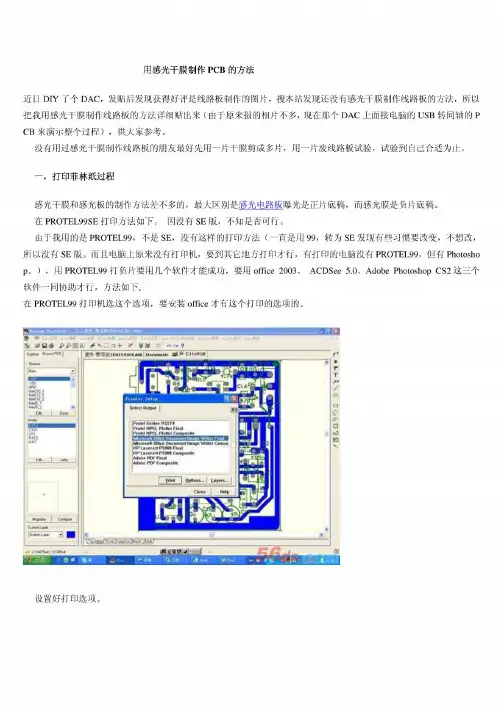

用感光干膜制作PCB的方法
- 格式:pdf
- 大小:3.09 MB
- 文档页数:24


pcb感光工艺PCB(Printed Circuit Board)感光工艺是一种常用于电子产品制造的技术,它能够将电路图案通过光刻的方式转移至PCB板上,从而实现电路的连接和功能的实现。
感光工艺是PCB制造的关键步骤之一,它的主要作用是在PCB板上形成电路的图案。
在感光工艺中,首先需要在PCB板上涂覆一层光敏胶,然后将电路图案通过光刻机转移至光敏胶上,再通过化学腐蚀或金属镀膜等方式将图案转移到PCB板上。
感光工艺的核心是光刻技术。
光刻机通过将电路图案投射到光敏胶上,使其曝光固化。
在光刻过程中,需要使用光掩膜来遮挡光线,以便形成所需的电路图案。
光掩膜是一种特殊的薄膜,上面印有电路图案的透明部分,可以使光线透过,而不透明部分则会阻挡光线。
感光胶是感光工艺中的重要材料。
感光胶具有高度的光敏性,可以在光刻机的作用下迅速固化。
感光胶的选择要根据实际需求进行,不同的感光胶适用于不同的PCB板材和制造工艺。
感光胶的质量和性能直接影响到电路的质量和可靠性。
除了光刻技术和感光胶,感光工艺还包括了一系列的工艺步骤,如显影、腐蚀、清洗等。
显影是将曝光后的感光胶进行处理,使未曝光的部分被溶解掉,形成所需的电路图案。
腐蚀是将显影后的PCB 板进行化学腐蚀,去除暴露在外的铜层,形成导线。
清洗是将腐蚀后的PCB板进行清洗,去除残留的化学物质和污染物。
在感光工艺中,需要严格控制各个步骤的工艺参数,如曝光时间、显影时间、腐蚀时间等,以保证电路图案的准确性和稳定性。
同时,还需要对设备进行定期维护和校准,以确保工艺的稳定性和一致性。
PCB感光工艺的应用非常广泛,几乎涵盖了所有的电子产品制造领域。
从手机、电视、电脑到汽车、航空航天等领域,都离不开PCB 感光工艺的应用。
感光工艺的发展也推动了电子产品的不断创新和进步。
总的来说,PCB感光工艺是一项重要的电子产品制造技术,它通过光刻的方式将电路图案转移至PCB板上,实现电路的连接和功能的实现。
感光干膜工艺详解作者:未知来源:网络一、简介ResoPower MU系列干膜是新一代的多用途干膜,为线路板厂家提供一种操作范围广泛的新技术。
能适用于各种蚀刻、电镀(铜、镍、金、锡、锡/铅等)以及掩孔用途。
二、规格应用建议使用产品厚度(μm)蚀刻 MU-310,MU-312,MU-315 25,30,38电镀、掩孔 MU-310,MU-312,MU-315,MU-320 25,30,38,50三、特性高解像度高感光度可以大大提高产能对各种铜面有良好的附着能力快速而优良的去膜性能优良的掩孔和抗电镀能力对于曝光接触不良的敏感度低,曝光操作幅度宽在铜,锡或铅/锡电镀中不易掉膜四、铜面状态及表面处理ResoPower MU系列同各种铜表面相容性好,无脱膜现象化学镀铜表面直接金属化表面电镀铜面五、使用工艺参数1、铜面前处理磨刷研磨2、贴膜推荐贴膜参数如下表:手动贴膜机自动贴膜机预热(℃)视情况定视情况定压合温度(℃) 50-80压辘温度(℃) 110-130 110-130贴膜压力(PSI) 60-80 60-80贴膜速度(m/min) 0.6-1.5 1.5-3.0压合时间(Sec) 1-4板出温度内层板:60-70℃;外层板:45-55℃(镀铜/锡);50-65℃(镀金)建议:温度达到110℃以上后开始贴膜为减少孔破,可以适当减低压膜温度和压力贴膜前孔内应无水分或水气贴膜后的板冷却至室温后,再曝光3、静置时间:30min(15min以上)4、曝光ResoPower MU系列产品可在各种曝光机上进行曝光,灯管的波长值应分布在350-380nm推荐使用曝光参数(PSI)MU310 MU312 MU315 MU320SST(21) 7-10 7-10 7-10 7-10mJ/cm2 30-100 30-100 35-100 40-1005、静置时间:30min(15min以上)6、显影ResoPower MU系列干膜可以在Na2CO3 、K2CO3中显影,显影范围宽。
pcb 铜线制作工艺
PCB铜线制作工艺是指设计和制造PCB(印刷电路板)所需的铜线制作技术和流程。
以下是该工艺的简要介绍:
1.压膜:将处理过的基板铜面贴上抗蚀干膜,通过热压方式使干膜与铜面紧
密贴合。
2.曝光:利用光线照射作用将原始底片上的图像转移到感光底板上。
3.显影:用碱液将未发生化学反应的干膜部分冲掉,使需要保留的铜线部分
暴露出来。
4.蚀刻:用药液将显影后露出的铜蚀掉,形成所需的线路图形。
5.去膜:利用强碱将保护铜线的抗蚀层剥掉,使线路图形得以露出。
6.冲孔:利用CCD对位冲出检验作业的定位孔及铆钉孔,并进行后续处理。
7.表面处理:根据需要,可以采用热风整平、有机涂覆、电镀镍金、化学沉
镍金、金手指、沉银和沉锡等多种表面处理方式,以增加PCB的导电性能和美观度。
在实际应用中,不同厂商和工艺流程可能略有差异,但总体上遵循类似的流程和原理。
以上示例仅供参考,如有需要可咨询相关行业专家。
