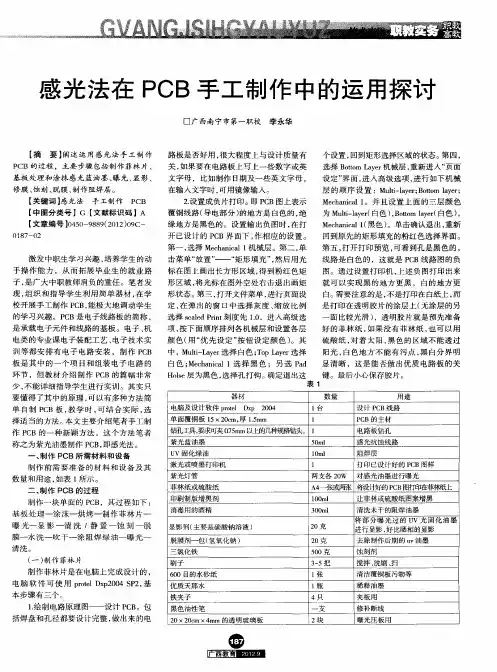

使用感光电路板制作带阻焊CB步骤

感光板制作PCB的图文教程利用类似照相感光的原理来制作电路，可以说是目前在家庭条件下，能制作出跟PCB板厂质量最接近的一种方法，尤其是在试样阶段，具有无比的优势，下，面具体说说制作过程，以及在制作过程中可能出现的各种问题的解决办法。

通常我们业余条件下制作PCB线路板，不外乎手刻，转印之类的办法，而用感光板来制作线路板，可以说是目前最为先进、最为快捷、也最为精美的方法。

也许还有的朋友对感光板没有多少概念，说简单点：感光板就是在敷铜板上涂布了一层绿色的感光保护膜，而该保护膜对光敏感，能像我们照像一样，将线路图映像在板子上。

我们平常用敷铜板制作线路板最关键的一步不就是在敷铜板上得到线路图的保护层吗?然后才能进行蚀刻，而用感光板则很容易就得到这个保护层，并且是通过曝光的原理得到的，所以可以达到极高的精准程度。

下面我们来实际制作一块感光板，并顺便测试一下感光板能达到的最小线路宽度。

一、预备工作，配制好显影液与三氯化铁溶液，我们用的是10克装浓缩型的显影剂，按1：80配制，一包10克的正好配800克水，相当于800ml，你如果没有量具，可以用果汁瓶或矿泉水瓶来量，因为那个上面都会标上毫升数。

有点误差没有多大关系。

提醒一声：显影剂为化学制品，绝不可用手直接接触，并远离小孩与不知情人员进行保管，不然当盐或糖给用掉，你损失的就绝不仅是一包显影剂！！为他人及自己负责计，请妥善保管！！！另外，配好的溶液不要用可乐瓶或矿泉水之类的瓶子来保存，因为显影液对这种瓶子有溶解作用，会造成穿孔漏液！你可以用那一种厚一点的不透明的塑料瓶来保存，比如装沐浴露的瓶子就很好。

显影液配好后，我们再来配制三氯化铁溶液，这个按1：6的比例，100克配600ml的水，我们用300克配了这么一瓶2L的，三氯化铁溶液用这种瓶子保存则是可以的。

显影液与三氯化铁溶液配好后，请密封保存。

用的时候再倒出来，用多少倒多少，用后的当废水妥善处理，注意保护环境，但不要倒回原瓶内，你如果想重复使用，可另找瓶子保存。

阻焊工艺流程介绍如下：
1.准备工作：将PCB板放入洗涤机中清洗，去除表面的油污和杂
质。

2.印刷阻焊：将阻焊漆印刷在PCB板的需要阻焊的区域上。

印刷
可以采用丝网印刷或喷涂印刷两种方法，其中丝网印刷是常用
的方法。

3.烘干：将印刷好的PCB板放入烘箱中进行烘干，以去除漆中的
溶剂和水分。

4.曝光：在光板机上将PCB板与阻焊膜上的阻焊图案对位并曝光，
使阻焊膜与PCB板上的阻焊图案结合在一起。

5.显影：将曝光后的PCB板放入显影机中进行显影，使未经曝光
的阻焊漆被溶解掉，形成阻焊膜。

6.固化：将显影后的PCB板放入固化炉中进行固化，使阻焊膜变
得坚硬耐用，以保护电路板不受外界环境的影响。

7.清洗：将固化后的PCB板放入洗涤机中进行清洗，去除表面的
残留物和不必要的阻焊漆。

8.检测：对阻焊工艺完成后的PCB板进行检测，检查是否存在缺
陷，以确保电路板的质量和稳定性。

以上就是阻焊工艺的流程，可以保证电路板的质量和性能。

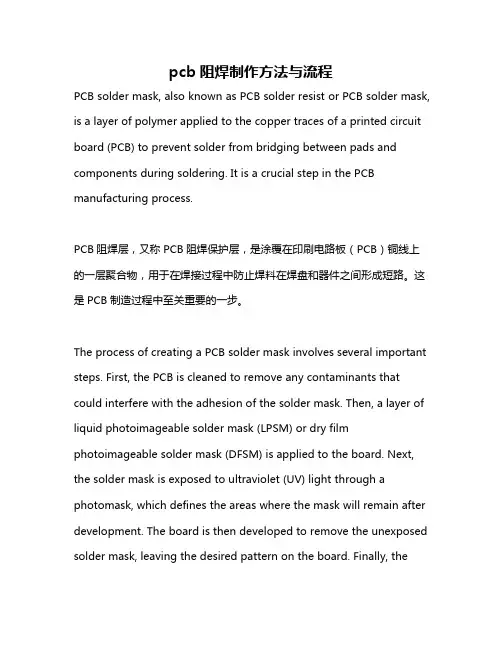

pcb阻焊制作方法与流程PCB solder mask, also known as PCB solder resist or PCB solder mask, is a layer of polymer applied to the copper traces of a printed circuit board (PCB) to prevent solder from bridging between pads and components during soldering. It is a crucial step in the PCB manufacturing process.PCB阻焊层，又称PCB阻焊保护层，是涂覆在印刷电路板（PCB）铜线上的一层聚合物，用于在焊接过程中防止焊料在焊盘和器件之间形成短路。

这是PCB制造过程中至关重要的一步。

The process of creating a PCB solder mask involves several important steps. First, the PCB is cleaned to remove any contaminants that could interfere with the adhesion of the solder mask. Then, a layer of liquid photoimageable solder mask (LPSM) or dry film photoimageable solder mask (DFSM) is applied to the board. Next, the solder mask is exposed to ultraviolet (UV) light through a photomask, which defines the areas where the mask will remain after development. The board is then developed to remove the unexposed solder mask, leaving the desired pattern on the board. Finally, thesolder mask is cured, usually through exposure to heat, to harden and adhere it to the PCB.创建PCB阻焊层的过程涉及几个重要步骤。

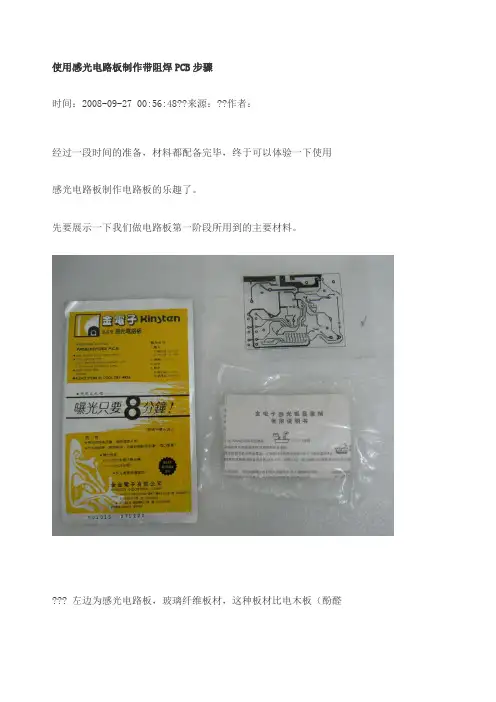

使用感光电路板制作带阻焊PCB步骤时间：2008-09-27 00:56:48??来源：??作者：经过一段时间的准备，材料都配备完毕，终于可以体验一下使用感光电路板制作电路板的乐趣了。

先要展示一下我们做电路板第一阶段所用到的主要材料。

??? 左边为感光电路板，玻璃纤维板材，这种板材比电木板（酚醛树脂）质量更好。

当然，价格也更贵一些。

右上角是已经打印好PCB 电路的东东——透明菲林，或者可以称作透明胶片，一般在规模大一点的耗材店有卖，去买的时候就跟店家说买幻灯片打印用的透明胶片就好。

我买到的牌子是3M的透明胶片2元一张。

右下角是感光电路板用的显影剂。

准备工作完毕，开始实战：??? 第一步：裁板，用钢锯条把电路板锯成我们需要的尺寸，可以稍微裁大一些，方便我们工作。

（这一步很简单的，所以就不上图了）??? 第二步：把感光板的保护膜撕掉，撕掉保护膜之后会看到蓝绿色的感光膜。

这是未撕掉保护膜之前的样子。

把打印好电路版图的透明胶片与感光板对齐，注意把胶片上有碳粉的打印面与感光电路板接触，以取得最高的分辨率。

对齐完毕后在上面盖一块玻璃，目的是使透明胶片与电路板紧密接触。

在距离大约10CM的地方再放一块玻璃，放这块玻璃是为了方便把灯管放在电路板正上方。

往玻璃上放置节能灯管，准备曝光。

曝光过程中。

来一张侧面的视图：用的是PHILIPS??14W的节能灯，（这节能灯20元一只，虽然贵了点，但还是毫不犹豫的买了回来，经过试验对比，这亮度和质量确实是一般几块钱的那种节能灯无法比拟的。

）曝光10分钟即可。

曝光完成之后的板子用眼睛是分辨不出来有什么分别的。

在曝光过程中的10分钟时间里，我们还有一件重要的事情要做：配制显影液。

显影液按照??显影剂与水1：20的比例配制。

即1g显影剂放20 cc的水，当然浓度高一些低一些关系不是很大。

只是会影响显影时间。

显影剂放入容器中（去买了一个饭盒回来，还蛮合适的）。

加水配制成显影液待用。

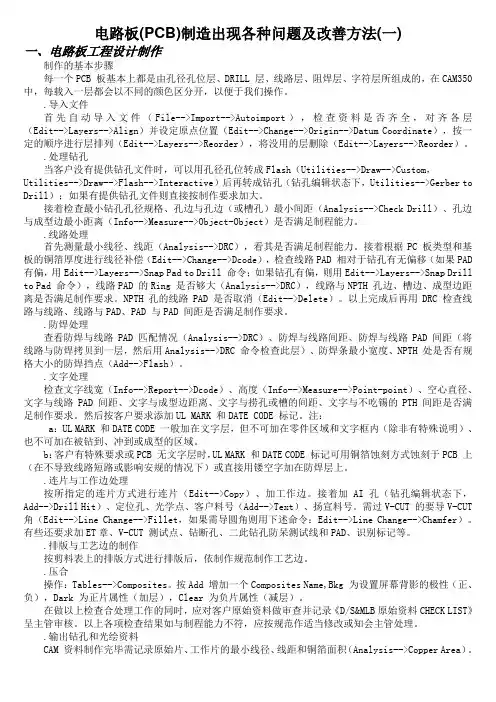

电路板(PCB)制造出现各种问题及改善方法(一)一、电路板工程设计制作制作的基本步骤每一个PCB 板基本上都是由孔径孔位层、DRILL 层、线路层、阻焊层、字符层所组成的，在CAM350 中，每载入一层都会以不同的颜色区分开，以便于我们操作。

.导入文件首先自动导入文件（File-->Import-->Autoimport），检查资料是否齐全，对齐各层（Edit-->Layers-->Align）并设定原点位置（Edit-->Change-->Origin-->Datum Coordinate），按一定的顺序进行层排列（Edit-->Layers-->Reorder），将没用的层删除（Edit-->Layers-->Reorder）。

.处理钻孔当客户没有提供钻孔文件时，可以用孔径孔位转成Flash（Utilities-->Draw-->Custom，Utilities-->Draw-->Flash-->Interactive）后再转成钻孔（钻孔编辑状态下，Utilities-->Gerber to Drill）；如果有提供钻孔文件则直接按制作要求加大。

接着检查最小钻孔孔径规格、孔边与孔边（或槽孔）最小间距（Analysis-->Check Drill）、孔边与成型边最小距离（Info-->Measure-->Object-Object）是否满足制程能力。

.线路处理首先测量最小线径、线距（Analysis-->DRC），看其是否满足制程能力。

接着根据PC 板类型和基板的铜箔厚度进行线径补偿（Edit-->Change-->Dcode），检查线路PAD 相对于钻孔有无偏移（如果PAD 有偏，用Edit-->Layers-->Snap Pad to Drill 命令；如果钻孔有偏，则用Edit-->Layers-->Snap Drill to Pad 命令），线路PAD 的Ring 是否够大（Analysis-->DRC），线路与NPTH 孔边、槽边、成型边距离是否满足制作要求。

用感光板制作电路板全程图解文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]用感光板制作电路板全程图解在业余电子制作及电子产品开发中常常需要做电路板，手工制作电路板的方法多种多样，每种制作的方法也是各有优缺点。

我使用的较多的是利用感光板来制作电路板，今天就给大家来个用感光板制作电路板的全程图解。

所需要材料：感光电路板、两块大小适中的玻璃、透明菲林（或半透明硫酸纸）、显像剂、三氯化铁、钻孔工具．第一步：准备PCB原稿图首先要在电脑中设计好电路板图，如下：设计好的PCB图至于用什么软件去画图，可以根据自己的实际情况去选择，这一步的主要目的是为了能打印出电路板1:1的菲林，这里用的是Protel DXP.第二步：打印菲林最好是选择透明的菲林用激光打印机来打印，这样打印出来的效果非常好,完全胜任一般的电路板制作要求.如果是喷墨式打印机就要用硫酸纸,但是效果差,具体是什么样的效果,没试过.打印的时候要注意,Top层就要选择镜像打印,Bottom层直接打印就可以了,这样做的目的是为了让菲林的打印面(碳粉面/墨水面)紧贴着感光板的感光膜.打印好的菲林来张近照,线路清晰可见.下面就要开始整个制作环节中比较重要的工作:曝光.没使用过的感光板铜皮面会有一层白色不透明的保护膜.用刀子将曝光板裁成所需要的大小,并把毛边刮掉,然后将保护膜撕掉。

铜皮面有层白色保护膜将保护膜撕掉去掉保护膜的感光板铜皮面被一层绿色的化学物质所覆盖,这层绿色的东西就是感光膜.先将其中一块玻璃放在较平的台面上,然后把感光板放在玻璃上,绿色曝光面朝上. 将感光板放在玻璃上,曝光面朝上.将打印好的菲林轻轻铺在感光板上,并对好位置.将另外一块玻璃压上,利用上面那块玻璃本身的自重使曝光板和菲林紧贴在一起.将菲林铺在板上用另一块玻璃压上确定两块玻璃已经准确无误地将电路板和菲林压好后,接下来就要开始曝光了.曝光的方法有几种:太阳照射曝光、日光灯曝光、专用的曝光机曝光，可以根据情况灵活选择.这里采用的是日光台灯来曝光,台灯和感光板的距离大概是5cm左右.来张侧面图,两块玻璃将感光板和菲林夹在一起.开始曝光曝光的时间要根据曝光光源的照射强度,以及不同厂家生产的感光板可能对曝光时间要求的不同,具体时间请参考厂家的说明.在这里这次曝光用了大约12分钟.曝光时间的要求并不是很严格,但时间不要太短,那样会导致曝光不充分,曝多几分钟无所谓.第四步:显像在曝光的的这个空挡时间里还有一件事要做, 就是调制显像剂,曝光后的板子要尽快进行显像工作,当然也可以事先调好.用一个塑料盆将显像剂和水按1:20的比例调好.加入水后轻轻摇晃,使显影剂充分溶解于水中.注意:不要用金属材料的盆,不要用纯净水,用一般的自来水即可.将显像剂倒入盆中加水摇动使显像剂充分溶解将曝光后的感光板放入调制好显像剂的盆中,绿色感光膜面要向上并且不停的晃动盆子,此时会有绿色雾状冒起,线路也会慢慢显露出来.显像的时候要晃动盆子线路渐渐显露直到铜箔清晰且不再有绿色雾状冒起时即显像完成,此时需再静待几秒钟以确认显像百分百完成。

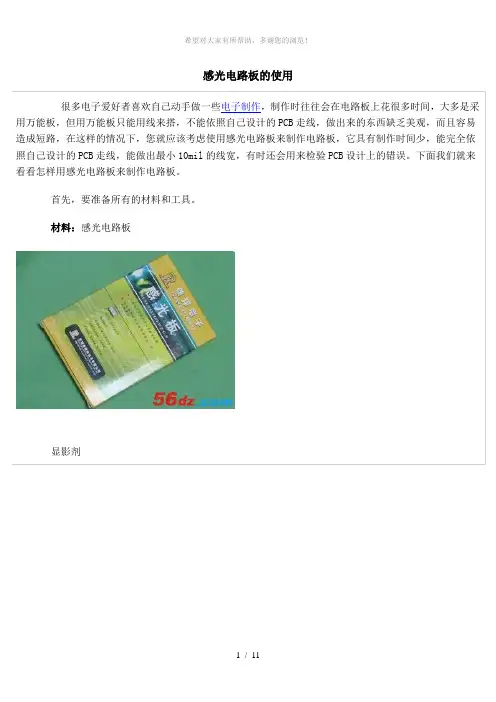

感光电路板的使用很多电子爱好者喜欢自己动手做一些电子制作，制作时往往会在电路板上花很多时间，大多是采用万能板，但用万能板只能用线来搭，不能依照自己设计的PCB走线，做出来的东西缺乏美观，而且容易造成短路，在这样的情况下，您就应该考虑使用感光电路板来制作电路板，它具有制作时间少，能完全依照自己设计的PCB走线，能做出最小10mil的线宽，有时还会用来检验PCB设计上的错误。

下面我们就来看看怎样用感光电路板来制作电路板。

首先，要准备所有的材料和工具。

材料：感光电路板显影剂腐蚀剂（三氯化铁）硫酸纸（或菲林纸）。

工具：水槽、两块玻璃（比PCB大）、两个燕尾夹（可选）、阳光（哈哈，没有阳光可用日光灯台灯）、小电钻（做纯贴片的单面PCB可以不用电钻）、钢锯条（可选）。

要提出的是：这里我们要做的是双面PC B，难度比单面板要大。

如果做单面板是很没有挑战性的，作者曾用三块感光电路板叠起来做成功了一块四层板。

好，现在我们就开始动手双面电路板了。

一、打印。

将您设计好的PCB打印到透明的硫酸纸（或菲林纸）上，为了制作的精密，将TOP层镜像打印，因为镜像打印后再反贴在感光板上时，附墨面就贴到感光板上，可减少因硫酸纸的厚度带来的不良影响。

BOTTOM层直接打印就可以了。

有关PCB的打印方法及设置可以参考本站的技术资料。

将打印好的硫酸纸沿着PCB的板边裁剪下来，要完全沿板边裁剪，不能留空白。

注意：硫酸纸打印是存在一定的难度的，不是所有打印机都能打印硫酸纸的，如果您对走线的精度和粗细要求不高的话，可用喷墨打印机，如果您要做精度高和走线细的电路板，还要用能打印硫酸纸的激光打印机，有的激光打印机在打印硫酸纸时会因过热而使硫酸纸变皱卡纸，不能成功打印，在不能用硫酸纸打印的情况下，有一个方法也可以做出您需要的菲林底片，就是用普通的打印纸在激光打印机上打印出您需要的菲林底片，然后用油（家里做菜的油也行）均匀地涂在菲林底片上，不要太多，这时菲林底片会变得透明，用透明胶带完全贴一层，目地是不让油污粘在感光电路板上，贴好透明胶带后要用肥皂将透明胶带表面擦拭干净，不能在感光电路板上粘到油。

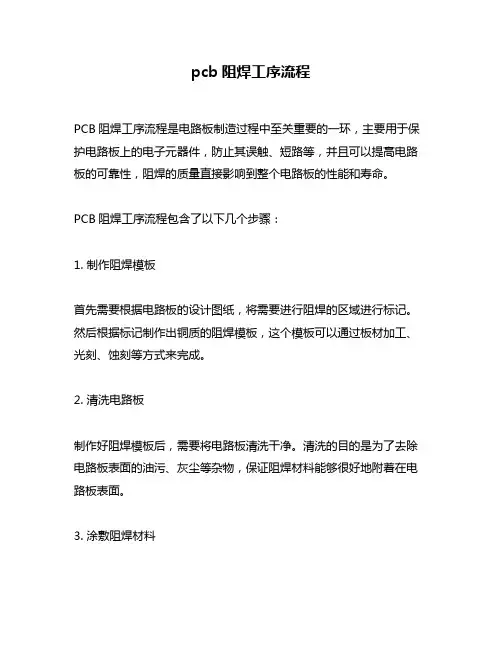

pcb阻焊工序流程
PCB阻焊工序流程是电路板制造过程中至关重要的一环，主要用于保护电路板上的电子元器件，防止其误触、短路等，并且可以提高电路板的可靠性，阻焊的质量直接影响到整个电路板的性能和寿命。

PCB阻焊工序流程包含了以下几个步骤：
1. 制作阻焊模板
首先需要根据电路板的设计图纸，将需要进行阻焊的区域进行标记。

然后根据标记制作出铜质的阻焊模板，这个模板可以通过板材加工、光刻、蚀刻等方式来完成。

2. 清洗电路板
制作好阻焊模板后，需要将电路板清洗干净。

清洗的目的是为了去除电路板表面的油污、灰尘等杂物，保证阻焊材料能够很好地附着在电路板表面。

3. 涂敷阻焊材料
清洗干净的电路板需要进行阻焊材料的涂敷。

阻焊材料主要有两种类型，一种是热固性阻焊材料，另一种是光敏阻焊材料。

不同的阻焊材料有不同的涂敷方式，涂敷要均匀、充分，避免出现漏涂或者重涂的情况。

4. 烘烤
涂敷完阻焊材料后，需要对电路板进行烘烤。

烘烤的温度和时间要根据具体的阻焊材料来定。

主要作用是将阻焊材料充分固化，使其与电路板表面结合更加牢固。

5. 剥离阻焊模板
经过烘烤后，阻焊材料已经与电路板表面牢固结合，需要将阻焊模板剥离。

剥离的过程需要注意不要损伤电路板表面，并且剥离后需要对电路板进行清洗。

6. 环保处理
阻焊工序完成后，需要进行环保处理。

阻焊材料有可能含有一些有害物质，需要进行安全处理，避免对环境和人体造成影响。

总之，PCB阻焊工序流程是电路板制造过程中非常关键的一步，必须按照严格的步骤和标准来进行操作，以保证阻焊的质量和可靠性。

最详细的感光电路板制作方法我们这样的电子爱好者，做PCB板老是有点头疼，找专业公司做，费用太贵，用万能板焊的效果又不好，下面我们介绍一种廉价简洁的好方法--感光电路板，首先介绍一下感光电路板制作总体流程，用框图的形式来表：制作过程：1.原稿制作〔喷墨【硫酸纸】、激光【硫酸纸/透明菲林】、光绘非林〕2.曝光〔曝光机60～180秒；太阳光5-10分钟；日光灯8-10分钟〕3.显像〔专用显像剂〕4.蚀刻〔三氯化铁〕5.钻孔〔小电钻〕过程制作方法注意事项原稿制作1.把您设计好的电路图用激光〔喷墨〕打印机以透明、半透明或70g复印纸打印出〔激光最细，喷墨最细〕2.光绘机，或照相之底片，最细0.1mm3.由转印纸，贴带，或绘图所制作之透明或半透明稿件〔可用硫酸纸做〕4.由影印机复制之透明或半透明稿件。

1.打印原稿时选择镜像打印，电路图打印墨水〔碳粉〕面必须与绿色的感光膜面紧密接触，以获得最高的解析度。

2.线路部分如有透光破洞，应用油性黑笔修补。

3.稿面需保持清洁无污物。

曝光首先撕掉保护膜，将打印好的线路图的打印面〔碳粉面/墨水面〕贴在感光膜面上，再以玻璃紧压原稿及感光板，越紧密解析度越好。

A:用9W日光灯曝光，距离4CM〔玻璃至灯管间距〕标准时间：8～10分钟〔透明稿〕。

13～15分钟〔半透明稿〕B:用太阳光曝光：强太阳光透明稿需1～2分钟〔半透明稿件需2～4分钟〕弱日光透明稿需5～10分钟〔半透明稿需10～15分钟〕1：制造日期超过半年时，每半年需要增加10～15％的曝光时间。

2：以A法制作如感光板宽度超过10CM时，请以两支日光灯平均照射或以1支灯分2区或3区照射。

3：请保持感光板板面及原稿清洁。

显像1：调制显像剂：显像剂：水〔1：20〕，即1包20g显像剂配400cc水。

〔请用塑料盆，不能用金属盆〕2：显像：膜面朝上放感光板在塑料盆里。

1：显像液狱浓，显像速度越快，但过快会造成显像过度〔线路会全面地模糊缩小〕。

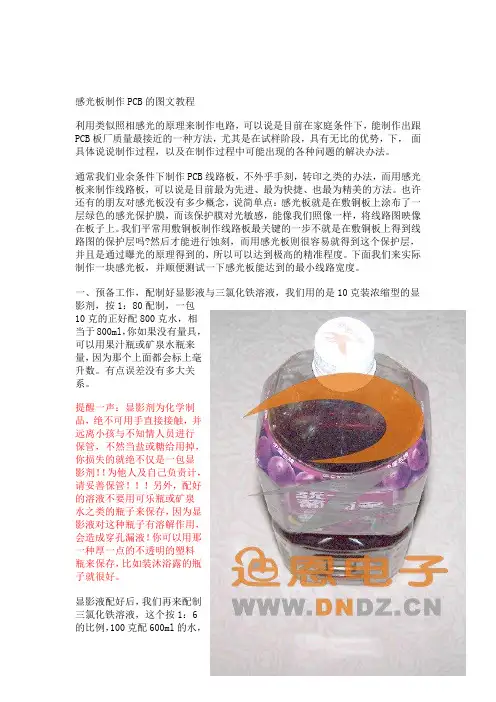

感光板制作PCB的图文教程利用类似照相感光的原理来制作电路，可以说是目前在家庭条件下，能制作出民跟PCB板厂质量最接近的一种方法，尤其是在试样阶段，具有无比的优势，下，面具体说说制作过程，以及在制作过程中可能出现的各种问题的解决办法。

通常我们业余条件下制作PCB线路板，不外乎手刻，转印之类的办法，而用感光板来制作线路板，可以说是目前最为先进、最为快捷、也最为精美的方法。

也许还有的朋友对感光板没有多少概念，说简单点：感光板就是在敷铜板上涂布了一层绿色的感光保护膜，而该保护膜对光敏感，能像我们照像一样，将线路图映像在板子上。

我们平常用敷铜板制作线路板最关键的一步不就是在敷铜板上得到线路图的保护层吗?然后才能进行蚀刻，而用感光板则很容易就得到这个保护层，并且是通过曝光的原理得到的，所以可以达到极高的精准程度。

下面我们来实际制作一块感光板，并顺便测试一下感光板能达到的最小线路宽度。

一、预备工作，配制好显影液与三氯化铁溶液，我们用的是10克装浓缩型的显影剂，按1：80配制，一包10克的正好配800克水，相当于800ml，你如果没有量具，可以用果汁瓶或矿泉水瓶来量，因为那个上面都会标上毫升数。

有点误差没有多大关系。

提醒一声：显影剂为化学制品，绝不可用手直接接触，并远离小孩与不知情人员进行保管，不然当盐或糖给用掉，你损失的就绝不仅是一包显影剂！！为他人及自己负责计，请妥善保管！！！另外，配好的溶液不要用可乐瓶或矿泉水之类的瓶子来保存，因为显影液对这种瓶子有溶解作用，会造成穿孔漏液！你可以用那一种厚一点的不透明的塑料瓶来保存，比如装沐浴露的瓶子就很好。

显影液配好后，我们再来配制三氯化铁溶液，这个按1：6的比例，100克配600ml的水，我们用300克配了这么一瓶2L的，三氯化铁溶液用这种瓶子保存则是可以的。

显影液与三氯化铁溶液配好后，请密封保存。

用的时候再倒出来，用多少倒多少，用后的当废水妥善处理，注意保护环境，但不要倒回原瓶内，你如果想重复使用，可另找瓶子保存。

PCB生产工艺流程阻焊在PCB(印制电路板)的生产过程中，阻焊是一项非常重要的工艺。

阻焊旨在保护电路板上的焊接点，并提供绝缘和防腐蚀的性能。

本文将介绍PCB的生产工艺流程中的阻焊步骤。

1. 阻焊简介阻焊，即阻止焊锡液蔓延到焊接区域以外的部分。

它是一种在PCB表面涂覆一层阻焊油墨的过程。

阻焊油墨形成了一层独特的保护层，既可以防止氧化，又可以保护电路板焊盘和焊接线路。

阻焊层还可以提供良好的绝缘性能，防止电路板上的短路情况发生。

2. 阻焊工艺流程阻焊通常在PCB生产的最后阶段进行。

下面将介绍典型的阻焊工艺流程。

2.1 表面处理在进行阻焊前，需要对PCB的表面进行处理。

首先，要确保表面是干净的，没有灰尘、油污或其他杂质。

通常使用酒精或其他清洁剂对PCB表面进行清洁。

然后，利用化学方法，如浸泡PCB或使用化学涂布剂，对表面进行化学处理。

这个步骤的目的是去除PCB表面的氧化物，以便于后续的阻焊涂覆。

2.2 阻焊油墨涂覆完成表面处理后，可以开始进行阻焊油墨的涂覆。

阻焊油墨一般被涂覆在PCB的顶层和底层，涂覆方式可以通过喷涂、滚涂或印刷等方法进行。

喷涂是将阻焊油墨通过喷嘴均匀地喷洒在PCB表面，滚涂则是利用滚筒将阻焊油墨均匀地滚涂在PCB上，而印刷则是采用丝网印刷技术，在PCB上刷上阻焊油墨。

2.3 烘烤和固化涂覆阻焊油墨后，需要将PCB送入烘烤室进行烘烤和固化。

烘烤室中的温度和时间根据阻焊油墨的规格和要求来定。

烘烤的目的是将阻焊油墨中的溶剂挥发掉，并使油墨固化成硬膜。

不同的阻焊油墨对应不同的烘烤条件，需要根据具体情况进行调整。

2.4 校验和修复在烘烤和固化后，需要对阻焊层进行校验。

检查阻焊层是否均匀覆盖在PCB的焊盘和焊接线路上，并确保没有破损或缺陷。

如果发现问题，需要进行修复。

修复通常是通过手动或半自动的方法，修补阻焊油墨涂层的问题，确保其质量达到要求。

2.5 阻焊表面处理校验和修复后，还需要进行阻焊表面处理。

电路板板焊接工艺和流程1.PCB板焊接的工艺流程1.1PCB板焊接工艺流程介绍PCB板焊接过程中需手工插件、手工焊接、修理和检验。

1.2PCB板焊接的工艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。

2.PCB板焊接的工艺要求2.1元器件加工处理的工艺要求2.1.1元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差的要先对元器件引脚镀锡。

2.1.2元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距一致。

2.1.3元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。

2.2元器件在PCB板插装的工艺要求2.2.1元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。

2.2.2元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。

2.2.3有极性的元器件极性应严格按照图纸上的要求安装，不能错装。

2.2.4元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高，一边低；也不允许引脚一边长，一边短。

2.3PCB板焊点的工艺要求2.3.1焊点的机械强度要足够2.3.2焊接可靠，保证导电性能2.3.3焊点表面要光滑、清洁3.PCB板焊接过程的静电防护3.1静电防护原理3.1.1对可能产生静电的地方要防止静电积累，采取措施使之控制在安全范围内。

3.1.2对已经存在的静电积累应迅速消除掉，即时释放。

3.2静电防护方法3.2.1泄漏与接地。

对可能产生或已经产生静电的部位进行接地，提供静电释放通道。

采用埋地线的方法建立“独立”地线。

3.2.2非导体带静电的消除：用离子风机产生正、负离子，可以中和静电源的静电。

常使用的防静电器材4.电子元器件的插装电子元器件插装要求做到整齐、美观、稳固。

同时应方便焊接和有利于元器件焊接时的散热。

4.1元器件分类按电路图或清单将电阻、电容、二极管、三极管，变压器，插排线、座，导线，紧固件等归类。

pcb阻焊工艺流程PCB阻焊工艺流程是电子制造行业中非常重要的一环，它是保证电子产品质量稳定性的关键环节之一。

在PCB阻焊工艺流程中，不仅需要注意工艺参数的控制，还需要注意产品的质量检验，以确保产品达到客户的要求。

本文将从PCB阻焊工艺流程的定义、工艺流程、工艺参数控制、质量检验等方面进行详细的介绍。

一、PCB阻焊工艺流程的定义PCB阻焊工艺流程是指将电子产品的焊盘表面涂上一层焊膏，然后在焊膏上放置SMT元器件，最后通过热风或烤箱加热将元器件焊接在焊盘上的一种工艺流程。

PCB阻焊工艺流程的主要目的是为了保证产品的质量稳定性、提高制造效率以及降低制造成本。

二、PCB阻焊工艺流程的工艺流程PCB阻焊工艺流程的工艺流程主要包括以下几个步骤：1、基板准备：首先需要将PCB基板进行清洗，以去除表面的污垢和油脂，然后将基板进行预热处理，以确保焊盘表面的涂层能够牢固地附着在基板上。

2、焊膏涂布：将焊膏涂布在焊盘表面，以保证元器件能够稳定地焊接在焊盘上。

3、元器件安装：将SMT元器件放置在焊盘上，注意元器件的方向和位置。

4、回流焊接：将PCB基板放入热风或烤箱中进行回流焊接，使焊膏熔化，将元器件焊接在焊盘上。

5、冷却：将焊接完成的PCB基板进行冷却处理，以确保焊接的质量和稳定性。

三、PCB阻焊工艺流程的工艺参数控制PCB阻焊工艺流程的工艺参数控制非常重要，主要包括以下几个方面：1、焊膏厚度控制：焊膏的厚度对焊接的质量和稳定性有很大的影响，因此需要对焊膏的厚度进行严格的控制。

2、焊接温度控制：焊接温度对焊接的质量和稳定性也有很大的影响，因此需要对焊接温度进行严格的控制。

3、回流时间控制：回流时间对焊接的质量和稳定性也有很大的影响，因此需要对回流时间进行严格的控制。

4、元器件焊接位置控制：元器件的焊接位置对焊接的质量和稳定性也有很大的影响，因此需要对元器件的焊接位置进行严格的控制。

四、PCB阻焊工艺流程的质量检验PCB阻焊工艺流程的质量检验主要包括以下几个方面：1、焊盘表面质量检查：焊盘表面的质量直接影响焊接的质量和稳定性，因此需要对焊盘表面进行严格的质量检查。

电路板阻焊流程
嘿，朋友们！今天咱就来唠唠电路板阻焊流程！这可是个超有意思的事
儿呢！
你瞧，就好像盖房子得先打地基一样，电路板阻焊流程那就是给电路板
打造一个坚实的“保护盾”呀！
首先呢，得把电路板清理得干干净净的，就像咱出门得把脸洗干净一样，可不能有啥灰尘杂质。

工人师傅们那叫一个细心啊！“哎呀，这块板子可得弄干净咯！”他们互相提醒着。

然后，就该涂阻焊剂啦！这阻焊剂就像是给电路板穿上了一件特制的“外套”。

“嘿，小心点涂，可别涂到不该涂的地方啦！”师傅们打趣着。

他们熟练地操作着，确保每一处都能被均匀覆盖。

这时候你就想想看，要是咱穿衣服没穿整齐，那多别扭呀！
接下来，就是曝光的环节啦！哇，这就像是让阻焊剂在“闪光灯”下亮相一样。

“嘿，准备好，要曝光咯！”大家都充满期待。

曝光得恰到好处，才能让阻焊效果达到最佳呢！
再往后呢，就是显影啦！这就好像是从模糊的照片中慢慢显现出清晰的图像，阻焊的图案渐渐清晰起来。

“哇，出来啦出来啦！”大家兴奋地喊着。

最后，进行固化，让这层“保护盾”更加坚固。

“嘿嘿，这下可结实咯！”
电路板阻焊流程可真不简单呐！每一个步骤都需要精心操作，就像打造一件艺术品一样。

这过程中工人们的专注和认真，真的让人好佩服啊！这阻焊流程不就像是一场精彩的表演吗？每个环节都是演员，共同演绎出完美的一幕！我的观点就是，这电路板阻焊流程真的是科技与人工的完美结合，太了不起了！。
