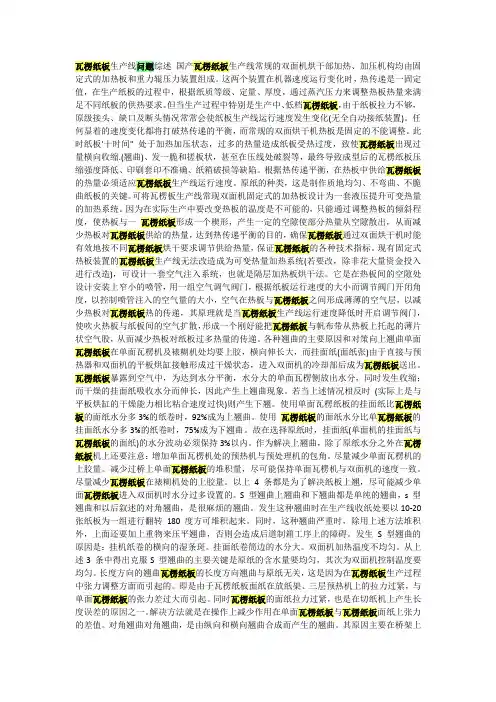

瓦楞纸板生产线问题综述 国产瓦楞纸板生产线常规的双面机烘干部加热、加压机构均由固定式的加热板和重力辊压力装置组成。这两个装置在机器速度运行变化时，热传递是一固定值，在生产纸板的过程中，根据纸质等级、定量、厚度，通过蒸汽压力来调整热板热量来满足不同纸板的供热要求。但当生产过程中特别是生产中、低档瓦楞纸板，由于纸板拉力不够，原级接头、缺口及断头情况常常会使纸板生产线运行速度发生变化(无全自动接纸装置)。任何显着的速度变化都将打破热传递的平衡，而常规的双面烘干机热板是固定的不能调整。此时纸板'十时间" 处于加热加压状态，过多的热量造成纸板受热过度，致使瓦楞纸板出现过量横向收缩.(翘曲)、发一脆和搓板状，甚至在压线处破裂等，最终导致成型后的瓦楞纸板压缩强度降低、印刷套印不准确、纸箱破损等缺陷。根据热传递平衡，在热板中供给瓦楞纸板的热量必须适应瓦楞纸板生产线运行速度。原纸的种类，这是制作质地均匀、不弯曲、不脆曲纸板的关键。可将瓦楞板生产线常现双面机固定式的加热板设计为一套液压提升可变热量的加热系统。因为在实际生产中要改变热板的温度是不可能的，只能通过调整热板的倾斜程度，使热板与一 瓦楞纸板形成一个楔形，产生一定的空隙使部分热量从空隙散出，从而减少热板对瓦楞纸板供给的热量，达到热传递平衡的目的，确保瓦楞纸板通过双面烘干机时能有效地按不同瓦楞纸板烘干要求调节供给热量，保证瓦楞纸板的各种技术指标。现有固定式热板装置的瓦楞纸板生产线无法改造成为可变热量加热系统(若要改，除非花大量资金投入进行改造)，可设计一套空气注入系统，也就是隔层加热板烘干法。它是在热板间的空隙处设计安装上窄小的喷管，用一组空气调气阀门，根据纸板运行速度的大小而调节阀门开闭角度，以控制喷管注入的空气量的大小，空气在热板与瓦楞纸板之间形成薄薄的空气层，以减少热板对瓦楞纸板热的传递，其原理就是当瓦楞纸板生产线运行速度降低时开启调节阀门，使吹火热板与纸板间的空气扩散，形成一个刚好能把瓦楞纸板与帆布带从热板上托起的薄片状空气股，从而减少热板对纸板过多热量的传递。各种翘曲的主要原因和对策向上翘曲单面瓦楞纸板在单面瓦楞机及裱糊机处均要上胶，横向伸长大，而挂面纸(面纸张)由于直接与预热器和双面机的平板烘缸接触形成过干燥状态，进入双面机的冷却部后成为瓦楞纸板送出。瓦楞纸板暴露到空气中，为达到水分平衡，水分大的单面瓦楞侧放出水分，同时发生收缩；而干燥的挂面纸吸收水分而伸长，因此产生上翘曲现象。若当上述情况相反时 (实际上是与平板烘缸的干燥能力相比粘合速度过快)则产生下翘。使用单面瓦楞纸板的挂面纸比瓦楞纸板的面纸水分多3%的纸卷时，92%成为上翘曲。使用
瓦楞解决方案 1
瓦楞解决方案-1
瓦楞纸板常见纸病的解决方案
一、开胶、假胶
1、里纸开胶原因分析：
（1）胶质量不合乎生产建议或腐败变质；（2）胶量太小；
（3）瓦楞辊、压力辊热量不足；（4）压力辊压力不足；
（5）瓦辊、压力辊的中低轻微磨损。化解方法：
（1）更换合格胶液；（2）适量调大涂胶量；
（3）提升压力辊、瓦楞辊的温度，确保在180℃左右温度开机；（4）适度调整压力辊压力，以里、瓦纸黏合较好，里纸不露楞为宜；（5）雕琢或更改崭新压力辊、瓦楞辊。2、面纸开胶原因分析：
（1）胶量过小，烘干机车速过慢；（2）胶液稀薄，涂胶辊带胶不足；
（3）烘干机热板温度严重不足，胶液未充份淋入；（4）烘干机车速过慢、研磨严重不足；
（5）烘干机和传输带上面的压载辊没完成落下。
化解方法：
（1）适当加大胶量，并提高车速；
（2）更改胶液或在原胶液中加适度乳化剂；（3）提升烘干机热板温度至180℃左右再开机；（4）减少车速；（5）落推进剂浮辊。3、里纸骗人粘原因分析：
（1）瓦楞辊温度不足；（2）胶量过小，温度过高；（3）车速慢造成粹胶；（4）胶液粘度不够。解决方法：
（1）提升单面机温度；
（2）调整涂胶量，关闭热源待温度降至于180℃以下，机；
（3）提升单面机速度；（4）适度减少胶液粘度。
4、面纸假粘原因分析： （1）烘干机热板温度严重不足；（2）胶液结晶变质；
（3）纸板在烘干机内停留时间过长。
℃以上上开160化解方法：
（1）待温度达到胶液能糊化时开机；（2）更换新胶
（3）再降底面纸并无轴支架的张力后仍发生面纸脱落，可以更改拉力不好的纸筒。估算断纸扬皮尔区时间可能将少于两分钟，立即断单面瓦楞纸板，将烘干机内的纸板送出后再续纸，尽量减少纸板在烘干机内的停留时间。
瓦楞辊的热压修复方法
瓦楞辊是纸箱生产中不可或缺的重要设备，它承担着将平板纸板压花成瓦楞纸板的关键作用。然而，长时间使用后，由于磨损或其他原因，瓦楞辊可能会出现损坏或磨损的情况。针对这种情况，下面将介绍一种热压修复方法，以帮助您修复瓦楞辊，延长其使用寿命。
首先，我们需要准备一些材料和设备，包括瓦楞辊修复机、磨削机、修复材料（如特殊的热压填料）等。在开始修复之前，确保所有设备都是干净的，并且可以正常工作。
接下来，将瓦楞辊放置在修复机上，并按照修复机的操作说明进行操作。修复机会在瓦楞辊上施加一定的热压和挤压力，以将填料固定在磨损或损坏的表面上。这些填料一般具有耐磨、耐热、耐腐蚀等特性，能够有效修复瓦楞辊的表面。
在修复过程中，需要控制修复机的温度和压力，确保填料能够充分与瓦楞辊表面结合，并且修复后的表面光滑。如果需要，可以根据具体情况调整修复机的参数，以达到最佳修复效果。
修复完成后，将修复过的瓦楞辊放置在磨削机上进行精细磨削。磨削的目的是保证修复过的表面光滑平整，确保瓦楞纸板能够顺畅地进行传送。 最后，将修复后的瓦楞辊进行清洁，确保表面没有残留杂质，并且涂上一层保护涂层。这样可以保护修复面免受磨损和腐蚀，并延长瓦楞辊的使用寿命。
总的来说，热压修复方法是一种常用的瓦楞辊修复方式，它能够迅速有效地修复瓦楞辊表面的磨损或损坏。通过合理使用修复机和磨削机，控制好温度和压力，以及进行适当的清洁和保护，我们可以延长瓦楞辊的使用寿命，提高生产效率，并降低成本。希望本文能对需要修复瓦楞辊的读者有所帮助。

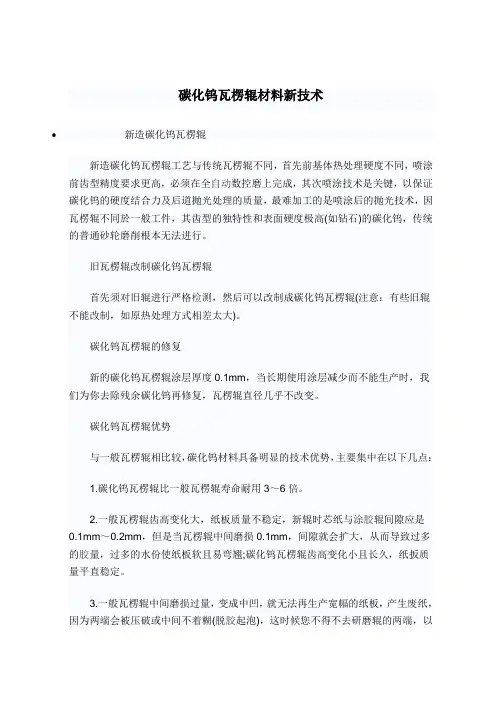

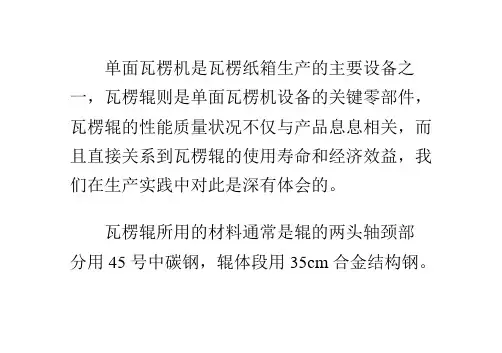

碳化钨瓦楞辊材料新技术
新造碳化钨瓦楞辊
新造碳化钨瓦楞辊工艺与传统瓦楞辊不同，首先前基体热处理硬度不同，喷涂前齿型精度要求更高，必须在全自动数控磨上完成，其次喷涂技术是关键，以保证碳化钨的硬度结合力及后道抛光处理的质量，最难加工的是喷涂后的抛光技术，因瓦楞辊不同於一般工件，其齿型的独特性和表面硬度极高(如钻石)的碳化钨，传统的普通砂轮磨削根本无法进行。
旧瓦楞辊改制碳化钨瓦楞辊
首先须对旧辊进行严格检测，然后可以改制成碳化钨瓦楞辊(注意：有些旧辊不能改制，如原热处理方式相差太大)。
碳化钨瓦楞辊的修复
新的碳化钨瓦楞辊涂层厚度0.1mm，当长期使用涂层减少而不能生产时，我们为你去除残余碳化钨再修复，瓦楞辊直径几乎不改变。
碳化钨瓦楞辊优势
与一般瓦楞辊相比较，碳化钨材料具备明显的技术优势，主要集中在以下几点：
1.碳化钨瓦楞辊比一般瓦楞辊寿命耐用3～6倍。
2.一般瓦楞辊齿高变化大，纸板质量不稳定，新辊时芯纸与涂胶辊间隙应是0.1mm～0.2mm，但是当瓦楞辊中间磨损0.1mm，间隙就会扩大，从而导致过多的胶量，过多的水份使纸板软且易弯翘;碳化钨瓦楞辊齿高变化小且长久，纸扳质量平直稳定。
3.一般瓦楞辊中间磨损过量，变成中凹，就无法再生产宽幅的纸板，产生废纸，因为两端会被压破或中间不着糊(脱胶起泡)，这时候您不得不去研磨辊的两端，以便走宽幅纸板，维持瓦楞辊的寿命;碳化钨瓦楞辊因为耐磨，不存在走窄幅纸后再走宽幅纸而产生问题。
4.一般瓦楞辊因为磨损快，所以原始设计齿高较高(楞率大)，以保证寿命;碳化钨瓦楞辊因为耐磨，一开始就设计较低齿高(楞率小)且寿命长久。
5.一般瓦楞辊不能用V型楞，因为楞顶若小就会很快被磨损，纸板会越来越软;碳化钨瓦楞辊因为耐磨就不存在这问题。
6.一般瓦楞辊齿顶磨损快且多，修复后直径就小很多;碳化钨瓦楞辊因为耐磨且磨损及少，修复后直径几乎不变。
