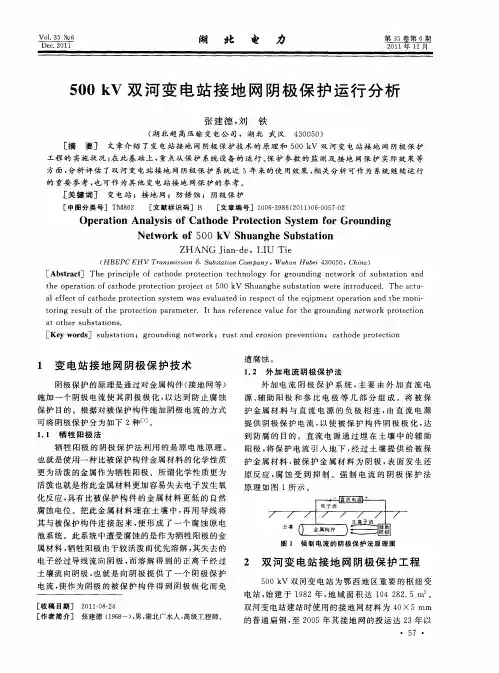

变电站接地网阴极保护技术

防雷接地网阴极保护河南汇龙合金材料有限公司相关介绍接地装置是发电厂、变电站、通信站中确保工作接地、防雷接地、保护接地的必备设施。

出于经历方面的考虑，接地装置一般采用镀锌碳钢（扁钢、圆钢）。

由于接地装置长期处于地下恶劣的运行环境中，土壤的化学与电化学腐蚀不可避免，同时还要承受地网散流与杂散电流的腐蚀，因此确保接地网免受腐蚀是保证电网稳定安全运行的主要措施。

在接地网防腐措施中，阴极保护是一种科学、可行的方法，对于业已运行的接地网，尤其是在沿海及潮湿土壤地区对电化学腐蚀严重的接地网实施阴极保护，施工简单快捷、投资不大，保护效果好，有其他方法所不能替代的特点。

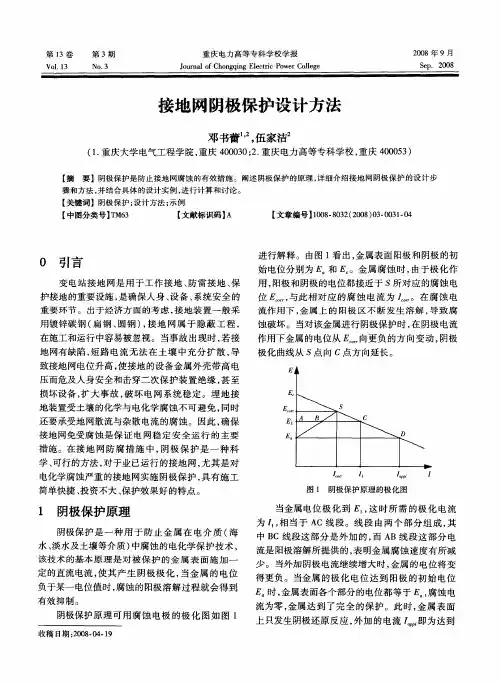

接地网牺牲阳极阴极保护设计要点：1、接地网所在地土壤电阻率的测定：测定不同时间和气候条件下的土壤电阻率，可得到电阻率的变化范围。

2、根据土壤电阻率，决定选用牺牲阳极的类型：土壤电阻率大于158欧.米（或208欧.米）时，选用锌阳极，土壤电阻率小雨1008欧.米时，选用镁阳极，土壤电阻率大于1008欧.米时，除特殊情况采用带状镁阳极外，一般不采用牺牲阳极（即采用外加电流）3、确定接地网最小保护电流密度（mA/m2），接地网最小保护电流密度应由土壤腐蚀性（土壤电阻率、氧化还原电位）确定，一般在10~50 mA/m2。

4、根据接地网所用碳钢的外形尺寸和总长计算受保护的总面积，按选定的保护电流密度计算所需的阴极保护总电流。

5、确定接地网阴极保护电位：地网的阴极电位至少为-850mv，或者使接地网的自然腐蚀电位负移250-300mv,对于牺牲阳极式阴极保护，在保证达到最小保护电流密度前提下，不需考虑过保护问题。

6、计算阳极接地电阻与输出电流，按阴极保护设计年限计算所需的阳极重量，再根据单个阳极重量计算出需布置得阳极个数。

7、选择牺牲阳极填包料，确定阳极埋设方式（立式或卧式）。

8、确定阴极保护的测试系统。

接地网外加带暖流阴极保护设计除按接地网保护总电流选择恒电位仪，辅助阳极外，其余基本与上述要点相同。

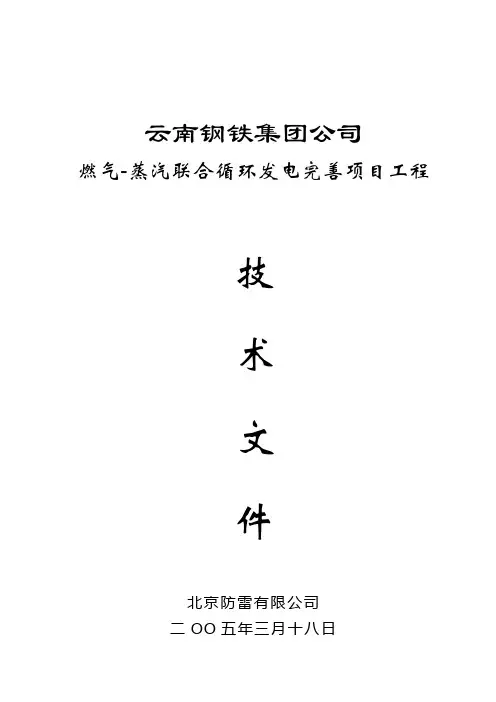

云南钢铁集团公司燃气-蒸汽联合循环发电完善项目工程技术文件北京防雷有限公司二OO五年三月十八日产品介绍一、镁合金牺牲阳板本公司生产的镁合金牺牲阳极其化学成份完全符合SY/T0019-97《埋地钢质管道牺牲阳极阴板保护设计规范》的要求。

本公司生产工艺先进，其主要成份采用高纯的蒸馏镁（铁杂质含量远小于0.001%），铸模采用钢质模具，因此，生产出的镁合金牺牲阳极，性能优良。

其电化学性能如下：1、密度：1.77g/cm32、开路电位：-1.48V（SCE）3、理论发生电量：2.21A·h/g4、对铁的驱动电位：-0.70V5、电流效率：≥60%6、实际发生电量：1.33 A·h/g7、消耗率：≤7.00kg/A·h本公司有完善的质量保证体系，检测设备齐全，检测手段完善，产品各工艺严格国家标准规定进行检验，做到不合格的产品不出厂，产品在同行业中属优等产品。

二、测试桩测试桩是检验阴极保护效果的重要装置。

它可起到检测阴极保护电位、电流、电绝缘性能、故障断路，设置是否合理，对投运后系统的管理起很重要的作用。

按标准SY/T0036-2000的要求，测试桩可以用钢质的，也可以用混凝土的或玻璃钢的，考虑到的本次使用于电厂的内部，我公司提供的测试桩为外喷塑钢质的，其结构合理，标志醒目，测试方便，同时也美观大方，与厂区建设协调。

三、参比电极参比电极的基本要求是极化小、稳定好、寿命长。

土壤中所用的硫酸铜参比电极稳定性要求是不大于±10mv，工作电流密度不大于5μA/m2。

本公司提供的参比电极为长寿命硫酸铜参比电极，它是一种特殊结构的硫酸钢参比电极。

外壳使用的是一种半透膜材料。

内部介质很难渗透出来，其使用寿命可达10年，在国内属领先水平。

符合本次工程需要。

四、其他本公司提供的镀锌扁钢、角钢、圆钢以及阳极填包料均为外购产品。

所提供的产品全部按国家标准及相应的标准执行。

不合格的产品绝不交到业主。

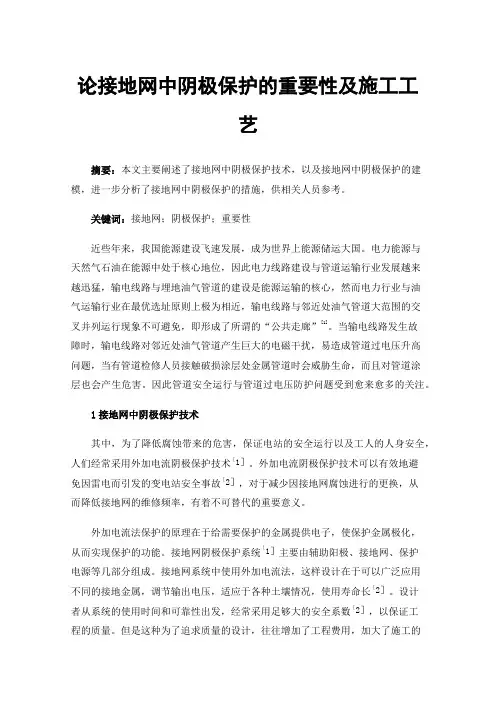

论接地网中阴极保护的重要性及施工工艺摘要：本文主要阐述了接地网中阴极保护技术，以及接地网中阴极保护的建模，进一步分析了接地网中阴极保护的措施，供相关人员参考。

关键词：接地网；阴极保护；重要性近些年来，我国能源建设飞速发展，成为世界上能源储运大国。

电力能源与天然气石油在能源中处于核心地位，因此电力线路建设与管道运输行业发展越来越迅猛，输电线路与埋地油气管道的建设是能源运输的核心，然而电力行业与油气运输行业在最优选址原则上极为相近，输电线路与邻近处油气管道大范围的交叉并列运行现象不可避免，即形成了所谓的“公共走廊”[1]。

当输电线路发生故障时，输电线路对邻近处油气管道产生巨大的电磁干扰，易造成管道过电压升高问题，当有管道检修人员接触破损涂层处金属管道时会威胁生命，而且对管道涂层也会产生危害。

因此管道安全运行与管道过电压防护问题受到愈来愈多的关注。

1接地网中阴极保护技术其中，为了降低腐蚀带来的危害，保证电站的安全运行以及工人的人身安全，人们经常采用外加电流阴极保护技术［1］。

外加电流阴极保护技术可以有效地避免因雷电而引发的变电站安全事故［2］，对于减少因接地网腐蚀进行的更换，从而降低接地网的维修频率，有着不可替代的重要意义。

外加电流法保护的原理在于给需要保护的金属提供电子，使保护金属极化，从而实现保护的功能。

接地网阴极保护系统［1］主要由辅助阳极、接地网、保护电源等几部分组成。

接地网系统中使用外加电流法，这样设计在于可以广泛应用不同的接地金属，调节输出电压，适应于各种土壤情况，使用寿命长［2］。

设计者从系统的使用时间和可靠性出发，经常采用足够大的安全系数［2］，以保证工程的质量。

但是这种为了追求质量的设计，往往增加了工程费用，加大了施工的难度。

如何结合实际环境，既能够合理经济地设计［3］，又能满足国家保护标准，阴极保护优化的重要难点就在于设计者如何同时满足两者要求。

2接地网的阴极保护数学模型根据阴极保护体系所有组成部分及反映体系特性的各种参数关系建立接地网阴极保护体系数学模型。

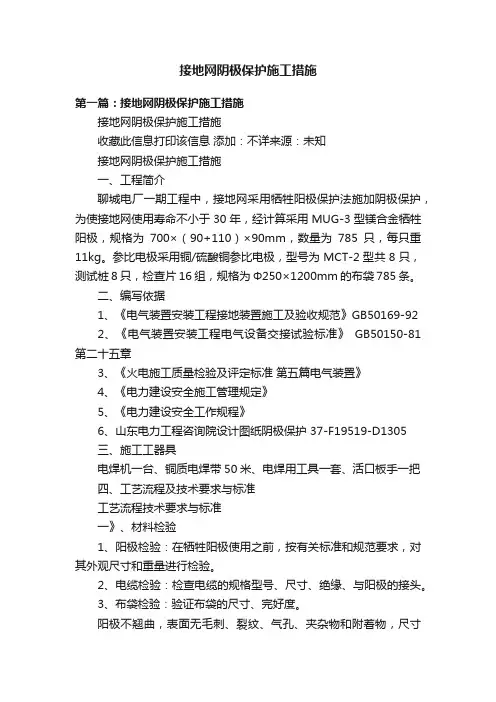

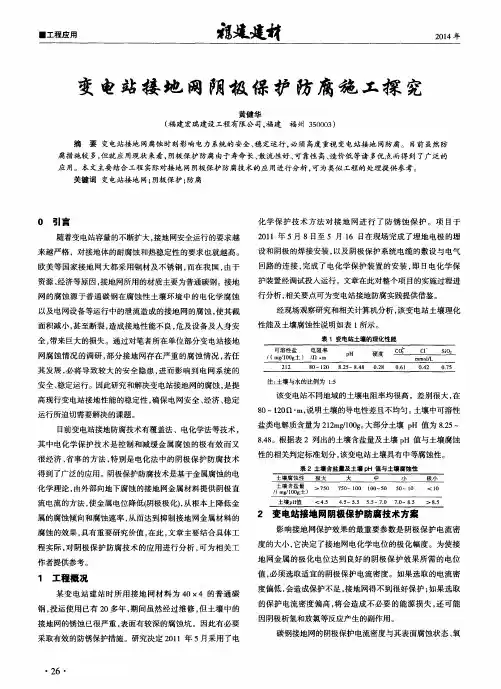

接地网阴极保护施工措施第一篇：接地网阴极保护施工措施接地网阴极保护施工措施收藏此信息打印该信息添加：不详来源：未知接地网阴极保护施工措施一、工程简介聊城电厂一期工程中，接地网采用牺牲阳极保护法施加阴极保护，为使接地网使用寿命不小于30年，经计算采用MUG-3型镁合金牺牲阳极，规格为700×（90+110）×90mm，数量为785只，每只重11kg。

参比电极采用铜/硫酸铜参比电极，型号为MCT-2型共8只，测试桩8只，检查片16组，规格为Φ250×1200mm的布袋785条。

二、编写依据1、《电气装置安装工程接地装置施工及验收规范》GB50169-922、《电气装置安装工程电气设备交接试验标准》GB50150-81第二十五章3、《火电施工质量检验及评定标准第五篇电气装置》4、《电力建设安全施工管理规定》5、《电力建设安全工作规程》6、山东电力工程咨询院设计图纸阴极保护 37-F19519-D1305三、施工工器具电焊机一台、铜质电焊带50米、电焊用工具一套、活口板手一把四、工艺流程及技术要求与标准工艺流程技术要求与标准一》、材料检验1、阳极检验：在牺牲阳极使用之前，按有关标准和规范要求，对其外观尺寸和重量进行检验。

2、电缆检验：检查电缆的规格型号、尺寸、绝缘、与阳极的接头。

3、布袋检验：验证布袋的尺寸、完好度。

阳极不翘曲，表面无毛刺、裂纹、气孔、夹杂物和附着物，尺寸和重量符合要求。

电缆的规格型号尺寸应正确，绝缘皮无破损，与阳极的接头牢固。

尺寸正确，无破损。

二》、袋装阳极的制作、安装1、阳极表面清理2、填包料搅拌3、袋装阳极装配。

4、阳极坑的开挖。

5、袋装阳极的放置。

清除表面的氧化膜及油污。

保证填包料干燥无结块，将填包料搅拌均匀，不得混入石块、塑料带、泥土和杂草等杂物。

（填包料配方比为硫酸铜:石膏粉:膨润土=1:1:2）先向袋中填入约10cm高的填包料，然后将阳极放入袋中央后，在周围加入填包料将阳极包围，以保证阳极周围填包料厚度一致（不小于50mm）、均匀密实，最后将阳极电缆与布袋口用细绳绑扎结实，防止散口。

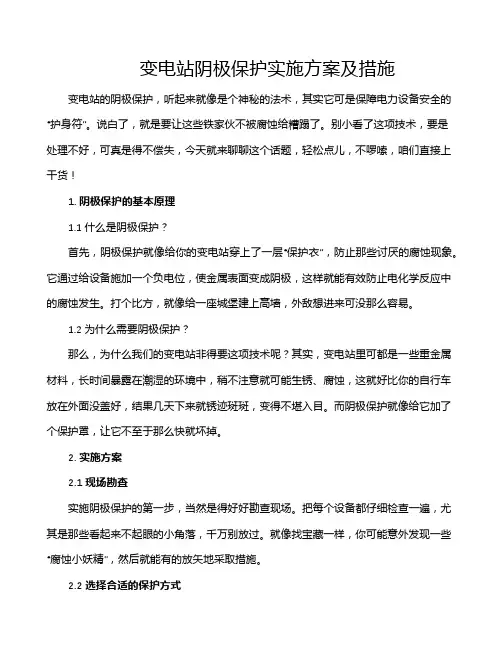

变电站阴极保护实施方案及措施变电站的阴极保护，听起来就像是个神秘的法术，其实它可是保障电力设备安全的“护身符”。

说白了，就是要让这些铁家伙不被腐蚀给糟蹋了。

别小看了这项技术，要是处理不好，可真是得不偿失，今天就来聊聊这个话题，轻松点儿，不啰嗦，咱们直接上干货！1. 阴极保护的基本原理1.1 什么是阴极保护？首先，阴极保护就像给你的变电站穿上了一层“保护衣”，防止那些讨厌的腐蚀现象。

它通过给设备施加一个负电位，使金属表面变成阴极，这样就能有效防止电化学反应中的腐蚀发生。

打个比方，就像给一座城堡建上高墙，外敌想进来可没那么容易。

1.2 为什么需要阴极保护？那么，为什么我们的变电站非得要这项技术呢？其实，变电站里可都是一些重金属材料，长时间暴露在潮湿的环境中，稍不注意就可能生锈、腐蚀，这就好比你的自行车放在外面没盖好，结果几天下来就锈迹斑斑，变得不堪入目。

而阴极保护就像给它加了个保护罩，让它不至于那么快就坏掉。

2. 实施方案2.1 现场勘查实施阴极保护的第一步，当然是得好好勘查现场。

把每个设备都仔细检查一遍，尤其是那些看起来不起眼的小角落，千万别放过。

就像找宝藏一样，你可能意外发现一些“腐蚀小妖精”，然后就能有的放矢地采取措施。

2.2 选择合适的保护方式在保护方式上，咱们可得好好琢磨。

有主动和被动两种方式，主动的就像给手机装了个保护壳，持续给设备供电；被动的则是用一些特殊材料包裹，减少腐蚀。

这俩选项各有千秋，选择的时候可得考虑清楚。

像逛商场一样，不要一时冲动哦！3. 维护与监测3.1 定期检查实施阴极保护后，定期的检查和维护可不能马虎。

就像养宠物一样，你得定期给它洗澡、打疫苗，否则可就闹腾了！每隔一段时间，咱们得去看看电位是否正常，设备表面有没有异样。

这一检查，不仅能早发现问题，还能让设备长命百岁。

3.2 数据监测现代科技真是神奇，咱们还可以利用各种仪器进行实时监测。

通过数据分析，可以知道哪些地方可能出问题。

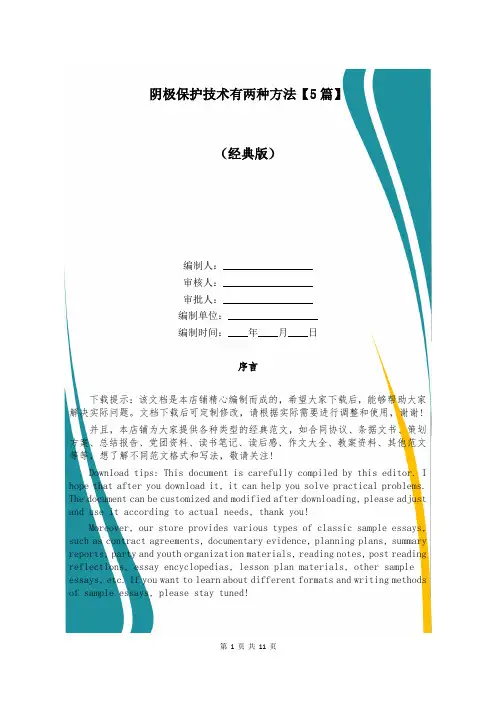

阴极保护技术有两种方法【5篇】（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如合同协议、条据文书、策划方案、总结报告、党团资料、读书笔记、读后感、作文大全、教案资料、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as contract agreements, documentary evidence, planning plans, summary reports, party and youth organization materials, reading notes, post reading reflections, essay encyclopedias, lesson plan materials, other sample essays, etc. If you want to learn about different formats and writing methods of sample essays, please stay tuned!阴极保护技术有两种方法【5篇】阴极保护技术有两种方法篇一1.目的为逐步提高阴极保护的综合管理水平，保证管道安全、平稳运行，特制定本办法。

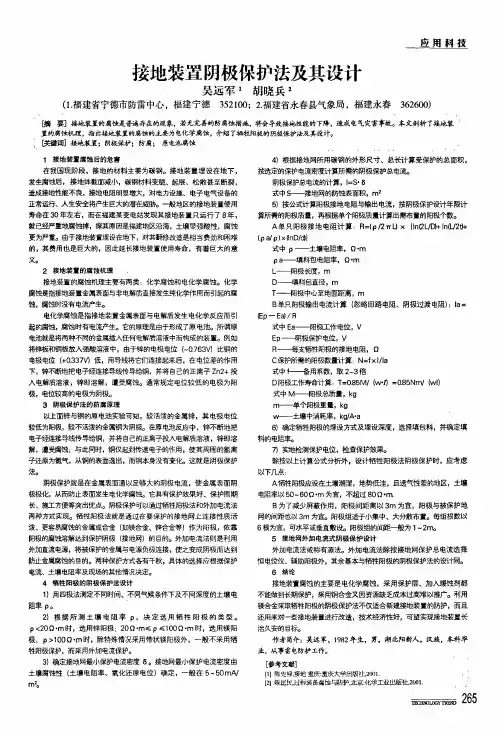

廛用科技接地装置阴极保护法及其设计吴远军1胡晓兵：(1．福建省宁德市防雷中心，福建宁德352100；2．福建省永春县气象局，福建永春362600)喃要】接她．装置的腐蚀是普遍存在的现象，若无完善的防腐伪．措施。

将会导致接地胜能的下降，造成电气灾害事故。

本文剖析了接地装置的腐蚀机理，指出接地装置的腐蚀的主要为电化学腐蚀，介绍了牺牲阳极的阴极保护法强其设计。

C关键词]旌她若置；阴极保护；防腐；原电池腐蚀1接地装置腐蚀后的危害在我国现阶段，接地的材料主要为碳钢。

接地装置埋设在地下，发生腐蚀后，接地体截面减小，碳钢材料变脆、起层、松散甚至断裂，造成接地性能不良，接地电阻明显增大，对电力设施、电子电气设备的正常运行、人生安全将产生巨大的潜在威胁。

—般地区的接地装置使用寿命在30年左右，而在福建某变电站发现其接地装置只运行了8年，就已弪严重地腐蚀掉，探其原因是福建地区沿海，土壤冠强酸性，腐蚀更为严重。

由于接地装置埋设在地下，对其翻修改造是相当费劲和困难的，其费用也是巨大的，因此延长接地装置使用寿命，有着巨大的意义。

2接地装置的腐蚀机理．接地装置的腐蚀机理主要有两类：化学腐蚀和电化学腐蚀。

化学腐蚀是指接地装置金属表面与非电解质直接发生纯化学作用而引起的腐蚀，腐蚀时没有电流产生。

电化学腐蚀是指接地装置金属表面与电解质发生电化学反应而引起的腐蚀，腐蚀时有电流产生。

它的原理是由于形成了原电池。

所谓原电池就是将两种不同的金属插^任何电解质溶液中而构成的装置。

例如将锌板和铜板放入强酸溶液中，由于锌的电极电位(一0．763V)比铜的电极电位(+Q337V)低，用导线将它们连接起来后，在电位差的作用下，锌不断地把电子经连接导线传导给铜，并将自己的正离子Zn2+投入电解质溶液，锌即溶解，遭受腐蚀。

通常规定电位较低的电极为阳极，电位较高的电极为阴极。

3阴极保护法的防腐原理以上面锌与铜的原电池实验可知，较活泼的金属锌，其电极电位较低为阳极，较不活泼的金属铜为阴极。

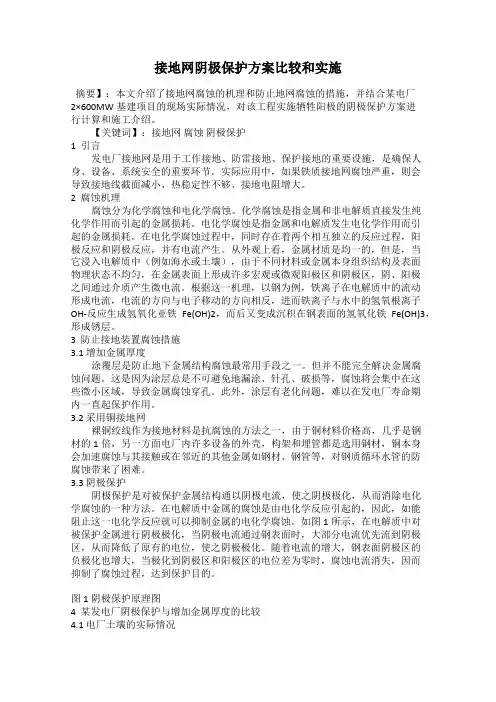

接地网阴极保护方案比较和实施摘要】：本文介绍了接地网腐蚀的机理和防止地网腐蚀的措施，并结合某电厂2×600MW基建项目的现场实际情况，对该工程实施牺牲阳极的阴极保护方案进行计算和施工介绍。
