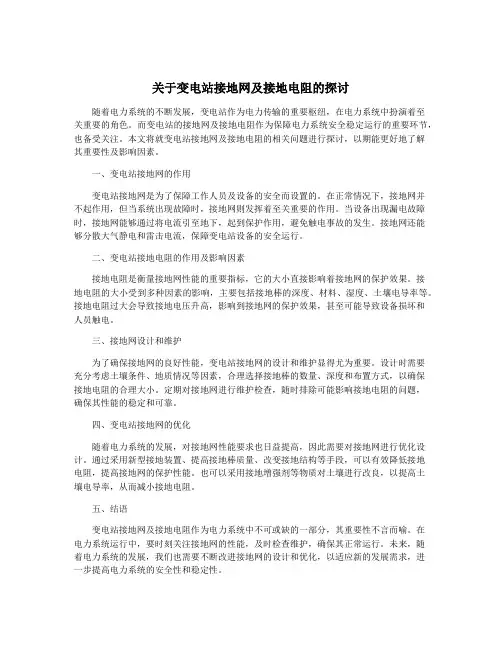

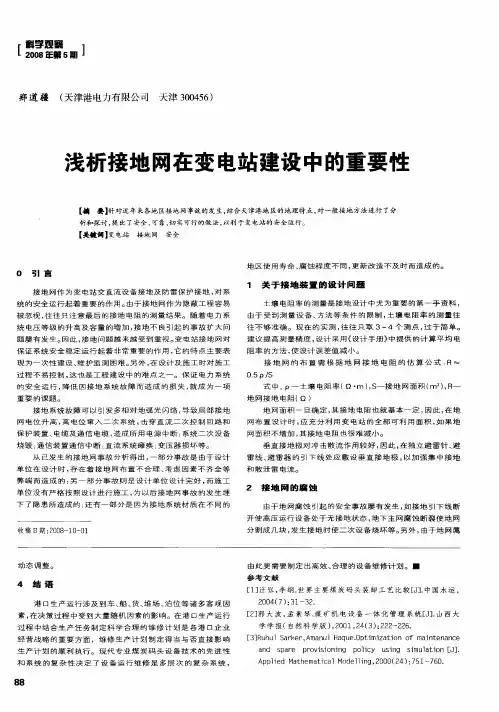

关于变电站接地网及接地电阻的探讨随着电力系统的不断发展，变电站作为电力传输的重要枢纽，在电力系统中扮演着至关重要的角色。
而变电站的接地网及接地电阻作为保障电力系统安全稳定运行的重要环节，也备受关注。
本文将就变电站接地网及接地电阻的相关问题进行探讨，以期能更好地了解其重要性及影响因素。
一、变电站接地网的作用变电站接地网是为了保障工作人员及设备的安全而设置的。
在正常情况下，接地网并不起作用，但当系统出现故障时，接地网则发挥着至关重要的作用。
当设备出现漏电故障时，接地网能够通过将电流引至地下，起到保护作用，避免触电事故的发生。
接地网还能够分散大气静电和雷击电流，保障变电站设备的安全运行。
二、变电站接地电阻的作用及影响因素接地电阻是衡量接地网性能的重要指标，它的大小直接影响着接地网的保护效果。
接地电阻的大小受到多种因素的影响，主要包括接地棒的深度、材料、湿度、土壤电导率等。
接地电阻过大会导致接地电压升高，影响到接地网的保护效果，甚至可能导致设备损坏和人员触电。
三、接地网设计和维护为了确保接地网的良好性能，变电站接地网的设计和维护显得尤为重要。
设计时需要充分考虑土壤条件、地质情况等因素，合理选择接地棒的数量、深度和布置方式，以确保接地电阻的合理大小。
定期对接地网进行维护检查，随时排除可能影响接地电阻的问题，确保其性能的稳定和可靠。
四、变电站接地网的优化随着电力系统的发展，对接地网性能要求也日益提高，因此需要对接地网进行优化设计。
通过采用新型接地装置、提高接地棒质量、改变接地结构等手段，可以有效降低接地电阻，提高接地网的保护性能。
也可以采用接地增强剂等物质对土壤进行改良，以提高土壤电导率，从而减小接地电阻。
五、结语变电站接地网及接地电阻作为电力系统中不可或缺的一部分，其重要性不言而喻。
在电力系统运行中，要时刻关注接地网的性能，及时检查维护，确保其正常运行。
未来，随着电力系统的发展，我们也需要不断改进接地网的设计和优化，以适应新的发展需求，进一步提高电力系统的安全性和稳定性。

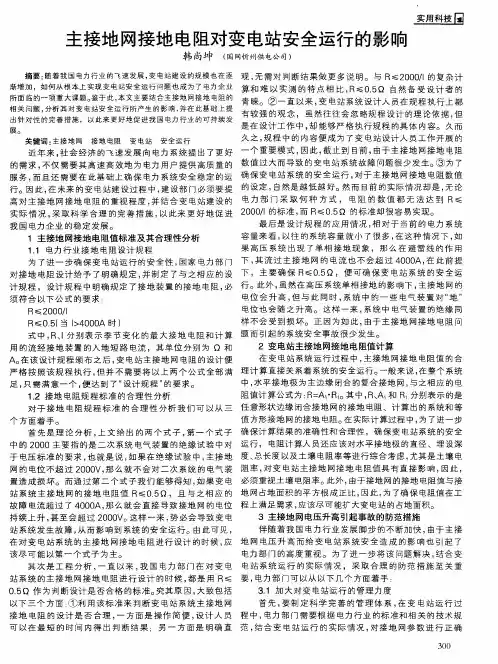

编号：AQ-JS-09840( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑接地网对变电站安全运行的影响Influence of grounding grid on safe operation of Substation接地网对变电站安全运行的影响使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
0引言接地网作为变电站交直流设备接地及防雷保护接地，对系统的安全运行起着重要的作用。
变电站接地包含工作接地、保护接地、雷电保护接地。
工作接地即在电力系统电气装置中，为运行需要所设的接地；保护接地即为电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏使其有可能带电，为防止其危及人身和设备的安全而设的接地；雷电保护接地则是为雷电保护装置向大地泄放雷电流而设的接地。
所以变电站接地系统的合理与否是直接关系到人身和设备安全的重要问题。
1接地网设计接地是避雷技术最重要的环节，不管是直击雷，感应雷或其它形式的雷，都将通过接地装置导入大地。
因此，没有合理而良好的接地装置，就不能有效地防雷。
1.1变电站的接地网上连接着全站高低压电气设备的接地、低压用电系统接地、电缆屏蔽接地、通信、计算机监控系统设备接地，以及变电站维护检修时的一些临时接地。
如果接地电阻较大，在发生电力系统接地故障或其他大电流入地时，可能造成地电位异常升高；如果接地网的网格设计不合理，则可能造成接地系统电位分布不均，局部电位超过规定的安全值，这会给运行人员的安全带来威胁；同时还可能因反击对低压或二次设备以及电缆绝缘造成损坏，使高压窜入控制保护系统、变电站监控和保护设备，从而使这些设备发生误动、拒动，酿成事故，甚至是扩大事故，由此带来巨大的经济损失和社会影响。

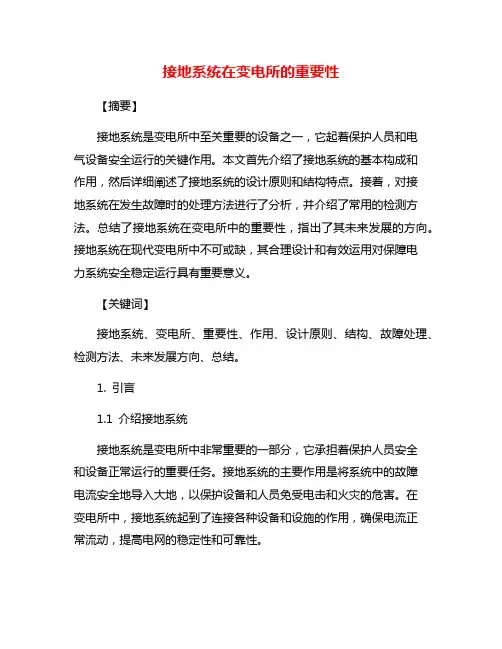

接地系统在变电所的重要性

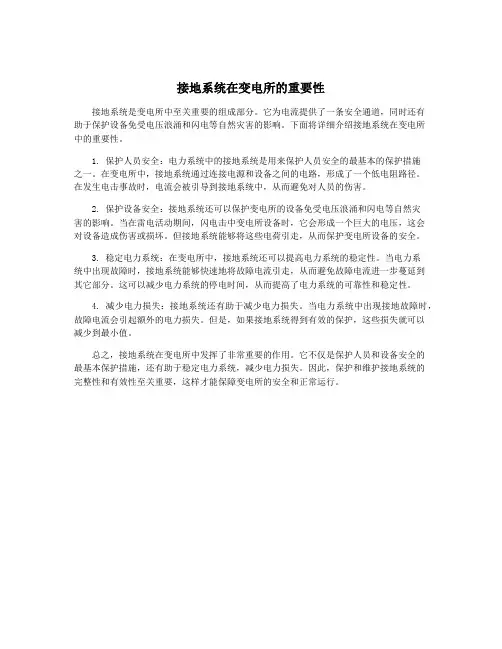

接地系统是变电所中至关重要的组成部分。
它为电流提供了一条安全通道，同时还有
助于保护设备免受电压浪涌和闪电等自然灾害的影响。
下面将详细介绍接地系统在变电所
中的重要性。
1. 保护人员安全：电力系统中的接地系统是用来保护人员安全的最基本的保护措施
之一。
在变电所中，接地系统通过连接电源和设备之间的电路，形成了一个低电阻路径。
在发生电击事故时，电流会被引导到接地系统中，从而避免对人员的伤害。
2. 保护设备安全：接地系统还可以保护变电所的设备免受电压浪涌和闪电等自然灾
害的影响。
当在雷电活动期间，闪电击中变电所设备时，它会形成一个巨大的电压，这会
对设备造成伤害或损坏。
但接地系统能够将这些电荷引走，从而保护变电所设备的安全。
3. 稳定电力系统：在变电所中，接地系统还可以提高电力系统的稳定性。
当电力系
统中出现故障时，接地系统能够快速地将故障电流引走，从而避免故障电流进一步蔓延到
其它部分。
这可以减少电力系统的停电时间，从而提高了电力系统的可靠性和稳定性。
4. 减少电力损失：接地系统还有助于减少电力损失。
当电力系统中出现接地故障时，故障电流会引起额外的电力损失。
但是，如果接地系统得到有效的保护，这些损失就可以
减少到最小值。
总之，接地系统在变电所中发挥了非常重要的作用。
它不仅是保护人员和设备安全的
最基本保护措施，还有助于稳定电力系统，减少电力损失。
因此，保护和维护接地系统的
完整性和有效性至关重要，这样才能保障变电所的安全和正常运行。

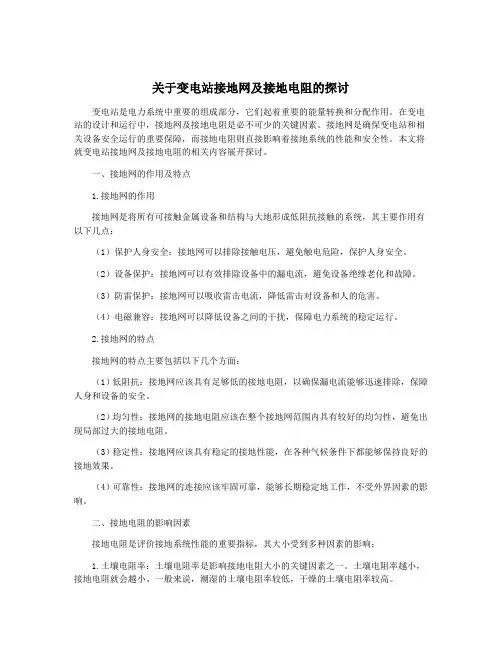

关于变电站接地网及接地电阻的探讨变电站是电力系统中重要的组成部分，它们起着重要的能量转换和分配作用。
在变电站的设计和运行中，接地网及接地电阻是必不可少的关键因素。
接地网是确保变电站和相关设备安全运行的重要保障，而接地电阻则直接影响着接地系统的性能和安全性。
本文将就变电站接地网及接地电阻的相关内容展开探讨。
一、接地网的作用及特点1.接地网的作用接地网是将所有可接触金属设备和结构与大地形成低阻抗接触的系统，其主要作用有以下几点：（1）保护人身安全：接地网可以排除接触电压，避免触电危险，保护人身安全。
（2）设备保护：接地网可以有效排除设备中的漏电流，避免设备绝缘老化和故障。
（3）防雷保护：接地网可以吸收雷击电流，降低雷击对设备和人的危害。
（4）电磁兼容：接地网可以降低设备之间的干扰，保障电力系统的稳定运行。
2.接地网的特点接地网的特点主要包括以下几个方面：（1）低阻抗：接地网应该具有足够低的接地电阻，以确保漏电流能够迅速排除，保障人身和设备的安全。
（2）均匀性：接地网的接地电阻应该在整个接地网范围内具有较好的均匀性，避免出现局部过大的接地电阻。
（3）稳定性：接地网应该具有稳定的接地性能，在各种气候条件下都能够保持良好的接地效果。
（4）可靠性：接地网的连接应该牢固可靠，能够长期稳定地工作，不受外界因素的影响。
二、接地电阻的影响因素接地电阻是评价接地系统性能的重要指标，其大小受到多种因素的影响：1.土壤电阻率：土壤电阻率是影响接地电阻大小的关键因素之一。
土壤电阻率越小，接地电阻就会越小。
一般来说，潮湿的土壤电阻率较低，干燥的土壤电阻率较高。
2.接地体积和形状：接地体的大小和形状也会影响接地电阻的大小。
接地体越大，接地电阻就越小；接地体的形状也会影响接地电阻，常见的接地体形状有水平棒形、垂直棒形、网状等。
3.接地体的深度：接地体的深度对接地电阻也有较大影响，一般来说，接地体埋在地下越深，接地电阻就越小。
4.接地体之间的距离：接地体之间的距离也会影响接地电阻的大小，一般来说，接地体越靠近，接地电阻就会越小。

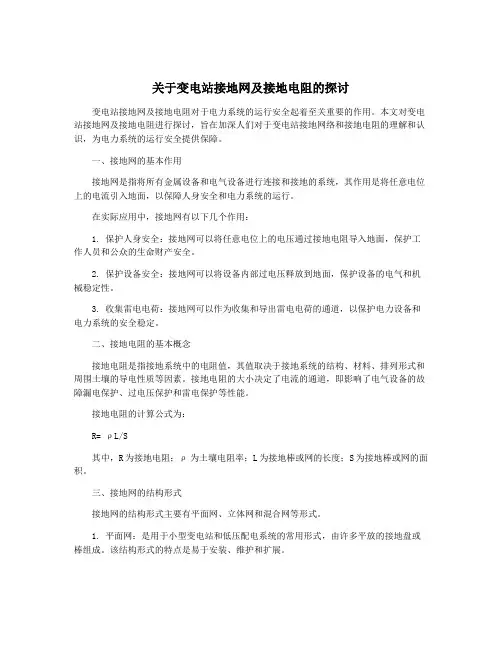

关于变电站接地网及接地电阻的探讨变电站接地网及接地电阻对于电力系统的运行安全起着至关重要的作用。
本文对变电站接地网及接地电阻进行探讨，旨在加深人们对于变电站接地网络和接地电阻的理解和认识，为电力系统的运行安全提供保障。
一、接地网的基本作用接地网是指将所有金属设备和电气设备进行连接和接地的系统，其作用是将任意电位上的电流引入地面，以保障人身安全和电力系统的运行。
在实际应用中，接地网有以下几个作用：1. 保护人身安全：接地网可以将任意电位上的电压通过接地电阻导入地面，保护工作人员和公众的生命财产安全。
2. 保护设备安全：接地网可以将设备内部过电压释放到地面，保护设备的电气和机械稳定性。
3. 收集雷电电荷：接地网可以作为收集和导出雷电电荷的通道，以保护电力设备和电力系统的安全稳定。
二、接地电阻的基本概念接地电阻是指接地系统中的电阻值，其值取决于接地系统的结构、材料、排列形式和周围土壤的导电性质等因素。
接地电阻的大小决定了电流的通道，即影响了电气设备的故障漏电保护、过电压保护和雷电保护等性能。
接地电阻的计算公式为：R= ρL/S其中，R为接地电阻；ρ为土壤电阻率；L为接地棒或网的长度；S为接地棒或网的面积。
三、接地网的结构形式接地网的结构形式主要有平面网、立体网和混合网等形式。
1. 平面网：是用于小型变电站和低压配电系统的常用形式，由许多平放的接地盘或棒组成。
该结构形式的特点是易于安装、维护和扩展。
2. 立体网：主要用于高压变电站和电力大站建设。
通过推土机或挖掘机先开挖坑穴，再将大型接地网络或铁丝网、电极等设备嵌入土壤中，组成立体接地网络。
该结构形式的特点是接地电阻小、布置密度高。
3. 混合网：是将平面网和立体网相结合的一种接地方案，主要应用于中型变电站和中压配电系统。
与平面网相比，混合网可以在同一接地面积上实现较小的接地电阻。
四、提高接地电阻的方法为了确保变电站的运行安全，必须采取适当的措施提高接地电阻。

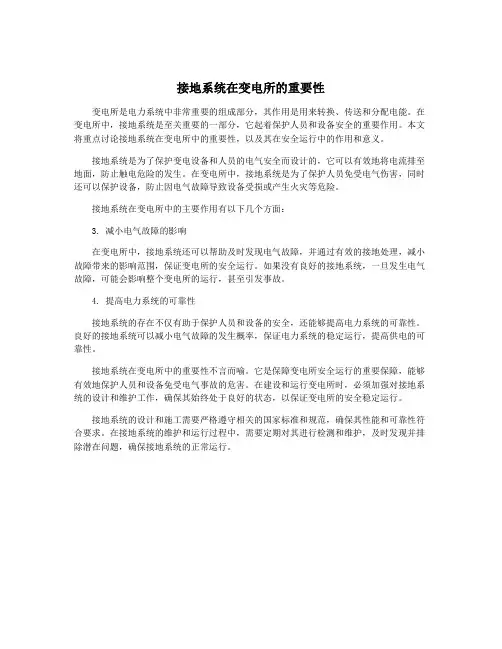

接地系统在变电所的重要性
变电所是电力系统中非常重要的组成部分，其作用是用来转换、传送和分配电能。
在变电所中，接地系统是至关重要的一部分，它起着保护人员和设备安全的重要作用。
本文将重点讨论接地系统在变电所中的重要性，以及其在安全运行中的作用和意义。
接地系统是为了保护变电设备和人员的电气安全而设计的，它可以有效地将电流排至地面，防止触电危险的发生。
在变电所中，接地系统是为了保护人员免受电气伤害，同时还可以保护设备，防止因电气故障导致设备受损或产生火灾等危险。
接地系统在变电所中的主要作用有以下几个方面：
3. 减小电气故障的影响
在变电所中，接地系统还可以帮助及时发现电气故障，并通过有效的接地处理，减小故障带来的影响范围，保证变电所的安全运行。
如果没有良好的接地系统，一旦发生电气故障，可能会影响整个变电所的运行，甚至引发事故。
4. 提高电力系统的可靠性
接地系统的存在不仅有助于保护人员和设备的安全，还能够提高电力系统的可靠性。
良好的接地系统可以减小电气故障的发生概率，保证电力系统的稳定运行，提高供电的可靠性。
接地系统在变电所中的重要性不言而喻。
它是保障变电所安全运行的重要保障，能够有效地保护人员和设备免受电气事故的危害。
在建设和运行变电所时，必须加强对接地系统的设计和维护工作，确保其始终处于良好的状态，以保证变电所的安全稳定运行。
接地系统的设计和施工需要严格遵守相关的国家标准和规范，确保其性能和可靠性符合要求。
在接地系统的维护和运行过程中，需要定期对其进行检测和维护，及时发现并排除潜在问题，确保接地系统的正常运行。

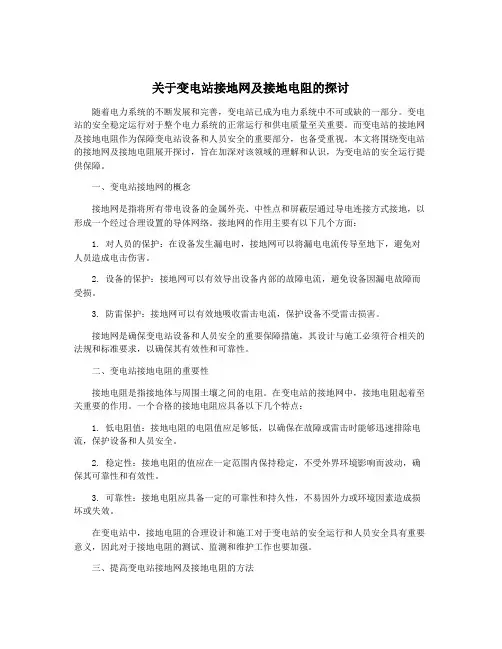

关于变电站接地网及接地电阻的探讨随着电力系统的不断发展和完善，变电站已成为电力系统中不可或缺的一部分。
变电站的安全稳定运行对于整个电力系统的正常运行和供电质量至关重要。
而变电站的接地网及接地电阻作为保障变电站设备和人员安全的重要部分，也备受重视。
本文将围绕变电站的接地网及接地电阻展开探讨，旨在加深对该领域的理解和认识，为变电站的安全运行提供保障。
一、变电站接地网的概念接地网是指将所有带电设备的金属外壳、中性点和屏蔽层通过导电连接方式接地，以形成一个经过合理设置的导体网络。
接地网的作用主要有以下几个方面：1. 对人员的保护：在设备发生漏电时，接地网可以将漏电电流传导至地下，避免对人员造成电击伤害。
2. 设备的保护：接地网可以有效导出设备内部的故障电流，避免设备因漏电故障而受损。
3. 防雷保护：接地网可以有效地吸收雷击电流，保护设备不受雷击损害。
接地网是确保变电站设备和人员安全的重要保障措施，其设计与施工必须符合相关的法规和标准要求，以确保其有效性和可靠性。
二、变电站接地电阻的重要性接地电阻是指接地体与周围土壤之间的电阻。
在变电站的接地网中，接地电阻起着至关重要的作用。
一个合格的接地电阻应具备以下几个特点：1. 低电阻值：接地电阻的电阻值应足够低，以确保在故障或雷击时能够迅速排除电流，保护设备和人员安全。
2. 稳定性：接地电阻的值应在一定范围内保持稳定，不受外界环境影响而波动，确保其可靠性和有效性。
3. 可靠性：接地电阻应具备一定的可靠性和持久性，不易因外力或环境因素造成损坏或失效。
在变电站中，接地电阻的合理设计和施工对于变电站的安全运行和人员安全具有重要意义，因此对于接地电阻的测试、监测和维护工作也要加强。
三、提高变电站接地网及接地电阻的方法为了确保变电站接地网及接地电阻的有效性和可靠性，可以采取以下几种方法来提高其性能：1. 合理布置接地体：在变电站接地网设计和布置中，合理设置和布置接地体，确保其能够形成一个完整的接地网，并能够有效地导出故障电流和雷击电流。
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal.

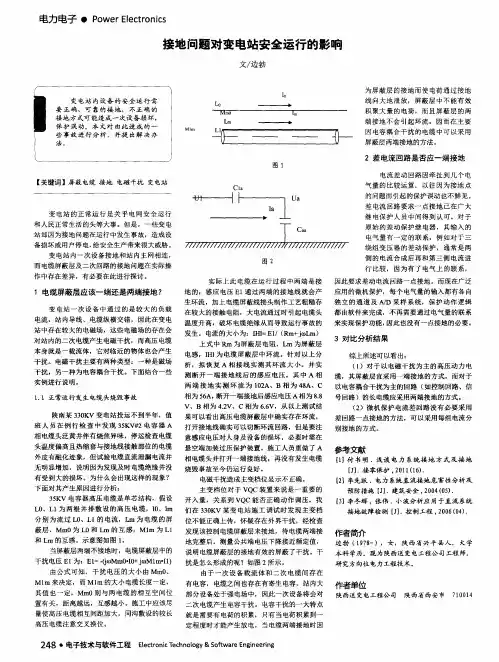

接地网对变电站安全运行
的影响正式版
接地网对变电站安全运行的影响正式
版
下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。
文档可以直接使用，也可根据实际需要修订后使用。
0引言
接地网作为变电站交直流设备接地及防雷保护接地，对系统的安全运行起着重要的作用。
变电站接地包含工作接地、保护接地、雷电保护接地。
工作接地即在电力系统电气装置中，为运行需要所设的接地；保护接地即为电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏使其有可能带电，为防止其危及人身和设备的安全而设的接地；雷电保护接地则是为雷电保护装置向大地泄放雷电流而设的接地。
所以变电站接地系统的合理与
否是直接关系到人身和设备安全的重要问题。
1接地网设计
接地是避雷技术最重要的环节，不管是直击雷，感应雷或其它形式的雷，都将通过接地装置导入大地。
因此，没有合理而良好的接地装置，就不能有效地防雷。
1.1变电站的接地网上连接着全站高低压电气设备的接地、低压用电系统接地、电缆屏蔽接地、通信、计算机监控系统设备接地，以及变电站维护检修时的一些临时接地。
如果接地电阻较大，在发生电力系统接地故障或其他大电流入地时，可能造成地电位异常升高；如果接地网的网格设计不合理，则可能造成接地系统电位分
布不均，局部电位超过规定的安全值，这会给运行人员的安全带来威胁；同时还可能因反击对低压或二次设备以及电缆绝缘造成损坏，使高压窜入控制保护系统、变电站监控和保护设备，从而使这些设备发生误动、拒动，酿成事故，甚至是扩大事故，由此带来巨大的经济损失和社会影响。
1.2变电站接地设计原则：由于变电站各级电压母线接地故障电流越来越大，在接地设计中要满足R≤2000/I是非常困难的。
现行标准与原接地规程有一个很明显的区别是：对接地电阻值不再规定要达到0.5Ω，而是允许放宽到5Ω。
但这不是说任何情况下，接地电阻都可以采用5Ω，接
地电阻放宽是有附加条件的，即：为防止转移电位引起的危害，应采取各种隔离措施；应考虑短路电流非周期分量的影响，当接地网电位升高时，3～10kV避雷器不应动作或动作后不应损坏；应采取均压措施，并验算接触电位差和跨步电位差是否满足要求；施工后还应进行测量和绘制电位分布曲线。
变电站接地网设计时应遵循以下原则：
1.2.1尽量采用建筑物地基的钢筋和自然金属接地体统一连接起来作为接地网；
1.2.2尽量以自然接地物为基础，辅以人工接地体补充，外形尽可能采用闭合环形；
1.2.3应采用统一接地网，用一点接地的方式接地。
1.3防雷接地在设计施工时的特殊要求防雷接地引下线尽量利用现有的自然导体。
如建筑物本身的防火梯、金属柱子、桁架以及内筋都可以直接做引下线。
1.3.1在做防雷引下线时，各种金属物之间必须有可靠的金属连接。
在这种情况下，所有金属连接部分都应该焊接，并在接缝处另加跨接线。
1.3.2如果建筑物的混凝土柱子中的钢筋被作为引下线，则最少要有四根柱子，且每根柱子至少有两根主筋的接点应全部焊接。
1.3.3防雷引下线应以最短的路线与防
雷接地体连接。
尽量减少弯曲，且避免采用直角和锐角。
如果必须要弯曲，则弯曲开口处的距离不得大于弯曲部分弧长的
1/10，以免在雷击时增加感应电阻。
1.3.4防雷引下线在地面上
2.5m、地面下200mm范围内应做机械保护装置。
2关于接地电阻
2.1接地电阻的定义：接地电阻实质上是电流经地面某点流向地下某确定点之间用欧姆定律计算出来的一个物理值，定义为接地极与电位为零的远方接地极之间的欧姆定律电阻。
在变电站防雷接地电阻测量时，是假定雷电流在地下疏散至40米处基本为零的前提下进行的，虽然如此，地下土壤结构的不同以及电流探针与接地极
的方向不同、电压探针与电流探针之间的距离不同，接地电阻值有时有本质上的不同。
2.2接地电阻值的确定接地电阻值的确定要有依据，要讲究经济效益，其定量要求要以一定的计算公式为依据。
接地电阻值与接地电流密切相关，其阻抗取决于接地电大小流和频率，在频率较低时电阻为阻抗的主要分量。
接地电阻《电力设备接地设计技术规程》(SDJ8—79)中对接地电阻值有具体的规定，一般不大于0.5Ω。
在高土壤电阻率地区，当接地装置要求做到规定的接地电阻在技术经济上极不合理时，大接地短路电流系统接地电阻允许达到5Ω，但应采取措施，如防止高电位外引
采取的电位隔离措施，验算接触电势，跨步电压等。
根据规程规定，主要是以发生接地故障时，接地电位的升高不超过2000V 进行控制，其次以接地电阻不大于0.5Ω和5Ω进行要求。
因此，人们普遍认为，110kV及以上变电所中，接地电阻值小于0.5Ω即认为合格，大于0.5Ω就是不合格；当接地电阻值合格时，不管短路电流有多大都不必采取措施，这是不合理的。
接地的实质是控制变电站发生接地短路时，故障点地电位的升高。
因为接地主要是为了保证人身和设备的安全，起作用的是电位而不是电阻，接地电阻是衡量接地网合格的一个重要参数，但不是唯一的参数。
随着电力系统容量的不断增大，一般
情况下单相短路电流值也不断增大。
在有效接地系统中单相接地时的短路电流一般都超过4kA。
因此，从安全运行的角度出发，不管在什么情况下，都应该验算地网的接触电势和跨步电压，必要时应采取防止高电位外引的隔离措施。
3防雷措施
变电站是电力系统防雷的重要保护设施，如果发生雷击事故，将造成大面积的停电，严重影响社会生产和人民生活。
因此要求变电站的防雷措施必须十分可靠。
雷击的来源：一是雷直击于变电站的设备上；二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电站。
架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电站，是导致变电站雷害的主要原因，若不采取防护措施，势必造成变电站电气设备绝缘损坏，引发事故。
在变电站内装设避雷器的目的在于限制入侵雷电波的幅值，使电气设备的过电压不致于超过其冲击耐压值。
而在变电站的进线段装设保护段的主要目的，就是限制流经避雷器的雷电流幅值及入侵雷电波的陡度。
防雷措施总体概括为两种：①避免雷电波的进入；②利用保护装置将雷电波引入接地网。
3.1避雷针或避雷线雷击只能通过拦截引导措施改变其入地路径。
接闪器有避雷
针、避雷线。
小变电站大多采用独立避雷针，大变电站大多在变电站架构上采用避雷针或避雷线，或两者结合，而这些保护方法对引流线和接地装置都有严格的要求。
3.2避雷器避雷器能将侵入变电站的雷电波降低到电气装置绝缘强度允许值以内。
我国现阶段主要是采用金属氧化物避雷器（MOA）。
3.3浪涌抑制器在控制、通讯接口处加装浪涌抑制器。
采用过压保护，防雷端子等提高电气设备自身的防护能力，以防止电气设备、电子元件被击坏。
当发生雷击事故时，如电源防雷模块遭到损坏，在后台监控机上就能显示其状态。
4结语
综上所述，接地网设计是否合理是保证变电站安全、可靠运行的重要因素。
接地技术是一门多学科的综合技术，要在实践中不断探索，以使其更加趋于完善。
根据变电站防雷设计的整体性、结构性、层次性、目的性，及整个变电站的周围环境、地理位置、土质条件以及设备性能和用途，采取相应雷电防护措施，保证变电站设备的安全稳定运行。
——此位置可填写公司或团队名字——。
