变电站接地电阻测试方法变电站的接地电阻测试可是很重要的事儿呢。
咱先说要用啥工具，一般得有接地电阻测试仪，这可是专门干这个活儿的“小能手”。
这测试仪就像个小侦探，能把接地电阻的秘密找出来。
那开始测的时候呀，要先找到变电站接地网的接地引下线。
这就像找到宝藏的入口一样，可不能找错啦。
把测试仪的测试线和接地引下线好好地连接起来，要连接得稳稳当当的，就像小朋友手拉手一样，不能松开哦。
然后呢，测试仪有几个电极要布置。
有个电流极，还有个电压极。
这两个电极要按照一定的距离来放呢。
一般来说，距离的选择是有讲究的，就像搭积木，每个积木块放的位置都有它的道理。
电流极要离接地网远一些，电压极在中间。
这就像排排坐，都有自己的位置。
等都布置好啦，就可以打开测试仪开始测试啦。
测试仪就开始工作，它在里面捣鼓来捣鼓去，算出接地电阻的值。
这个时候我们就像等待老师公布成绩一样，心里还有点小紧张呢。
要是测试出来的电阻值不符合要求，那可就得想办法解决啦。
可能是接地网有损坏的地方，就像小娃娃的玩具坏了要修补一样。
要去检查接地网的连接处是不是松动了，或者接地体是不是被腐蚀了。
变电站接地电阻测试虽然听起来有点复杂，但只要按照这些步骤来，就像按照菜谱做菜一样，也不是那么难的事儿啦。
而且这个测试对变电站的安全运行可重要了。
就像给变电站穿上了一层保护衣，要是接地电阻不合适，就像衣服破了个洞，会有危险的。
所以呀，我们要认真对待这个测试，让变电站安安稳稳地运行，这样才能保证我们的用电安全，电才能乖乖地跑到我们家里，让我们能看电视、吹空调、玩手机呢。

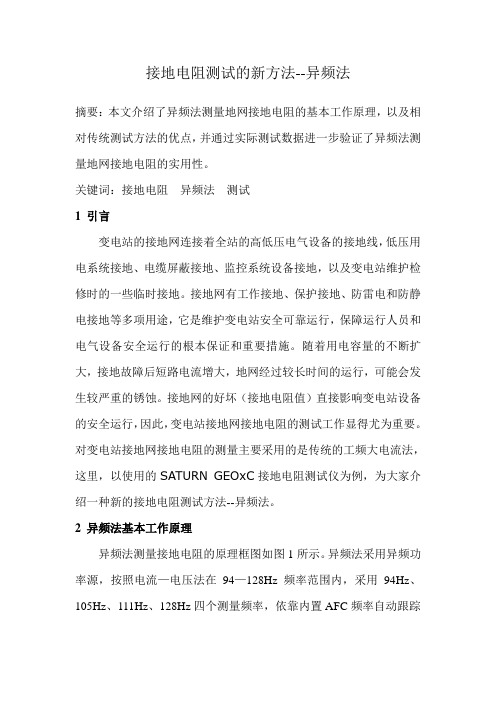

接地电阻测试的新方法--异频法摘要：本文介绍了异频法测量地网接地电阻的基本工作原理，以及相对传统测试方法的优点，并通过实际测试数据进一步验证了异频法测量地网接地电阻的实用性。
关键词：接地电阻异频法测试1 引言变电站的接地网连接着全站的高低压电气设备的接地线，低压用电系统接地、电缆屏蔽接地、监控系统设备接地，以及变电站维护检修时的一些临时接地。
接地网有工作接地、保护接地、防雷电和防静电接地等多项用途，它是维护变电站安全可靠运行，保障运行人员和电气设备安全运行的根本保证和重要措施。
随着用电容量的不断扩大，接地故障后短路电流增大，地网经过较长时间的运行，可能会发生较严重的锈蚀。
接地网的好坏（接地电阻值）直接影响变电站设备的安全运行，因此，变电站接地网接地电阻的测试工作显得尤为重要。
对变电站接地网接地电阻的测量主要采用的是传统的工频大电流法，这里，以使用的SATURN GEOxC接地电阻测试仪为例，为大家介绍一种新的接地电阻测试方法--异频法。
2 异频法基本工作原理异频法测量接地电阻的原理框图如图1所示。
异频法采用异频功率源，按照电流—电压法在94—128Hz频率范围内，采用94Hz、105Hz、111Hz、128Hz四个测量频率，依靠内置AFC频率自动跟踪图1 异频法测量接地电阻原理框图系统自动选择测量频率，产生不同于工频的测量电流信号，从而避开干扰的频率。
异频电流信号注入被测地网辅助电流极，从被测地网辅助电压极取得该测量电流通过时产生的异频电压信号，异频电流、电压测量信号经DSP数字信号处理器计算、分析，得到异频电流信号和电压测量信号的基波分量的实部和虚部，采用硬件和软件设备通过公式计算出被测地网工频下的接地阻抗和接地电阻，并由显示装置显示测量计算的最后结果。
3 异频法的优点相比于传统的工频大电流法来说，异频法具有明显的优点：a、采用异频小电流测试，只需能通过5A电流的小导线即可，极大地减少了导线成本，降低了布线时的劳动强度。
变电站接地电阻测量方法
嘿，大家知道变电站接地电阻是咋测量的不？今天就来给大家讲讲。
首先呢，要准备好测量需要的工具，像什么接地电阻测试仪啦，还有各种连接线之类的。
然后呢，找到变电站合适的测量点，这可很关键哦，得找对地儿。
接下来就开始实际操作啦。
把测试仪连接好，按照说明书一步一步来设置。
这时候可不能马虎，得仔细着点。
测量的时候呢，要注意周围环境，别有什么干扰的东西影响测量结果。
而且要多测几次，这样得到的数据才更准确。
测完了，把数据记录好，回去好好分析分析。
总之，变电站接地电阻测量可不是个简单事儿，得认真对待，每一步都得做好，这样才能得到可靠的数据，保证变电站的安全运行。
110kV变电站接地电阻测量计算摘要：讨论110kV变电站接地网在变电站的作用，分析变电站接地网中的接地电阻测量与计算等设计问题。
关键词变电站接地网设计在南方地区，由于气候较北方潮湿，相对来说，土壤电阻率ρ会较小，土壤导电性能亦较好，因此接地电阻相对来说容易达到，但南方某些地区土壤电阻率ρ也会相对较大，给接地设计带来困难。
随着电力系统短路容量的增加，做好接地设计，对变电站的系统安全运行，工作人身及设备安全至关重要。
本文根据本人所设计工程，浅谈变电站接地网接地电阻的测量与计算。
1接地电阻测量接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。
接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。
按通过接地极流入地中工频交流电流求得的电阻，称为工频接地电阻；按通过接地极流入地中冲击电流求得的接地电阻，称为冲击接地电阻。
工频接地电阻的测量通常有单极法、四极法等。
1.1单极法测量土壤电阻率单极法只适用于土壤电阻率较均匀的场地。
单极法测量土壤电阻率方法：在被测场地打一单极的垂直接地体如图1，用接地电阻测量仪测量得到该单极接地体的接地电阻值R。
土壤电阻率:ρ=(2πh)/㏑(4h/d)（1）d，单极接地体的直径，不小于1.5cm；h，单极接地体的长度，不小于1m。
1.2四极法测量土壤电阻率在土壤结构不均匀性的情况下，用单极法测量土壤电阻率有很大的影响，为了得到较可信的结果，把被测场地分片，在岩石、裂缝和边坡等均匀土壤上布置测量电极，用四极法进行多处测量土壤电阻率。
四极法测量土壤电阻率的的原理接线图如图2，两电极之间的距离a应等于或大于电极埋设深度h的20倍，即a≥20h。
由接地电阻测量仪的测量值R，得到被测场地的视在土壤电阻率测量电极，用直径不小于 1.5cm的圆钢或＜25×25×4的角钢，其长度均不小于40cm。
被测场地土壤中的电流场的深度，即被测土壤的深度，与极间距离a有密切关系。
接地电阻的测量方法
接地电阻的测量方法包括：
1. 电磁法：利用电磁场作用下地面的电阻来测量接地电阻。
主要是利用地面和测量点之间的电阻来计算接地电阻的大小。
2. 电位法：通过测量接地系统内部或附近的电位差，以计算接地电阻。
可以通过在接地电极和不同位置之间测量电位差，然后根据欧姆定律计算出接地电阻的值。
3. 线桥法：使用线桥测量接地电阻。
线桥是一种测量电阻的仪器，通过调整其中的继电器和电阻器，使得测量电路中电流和电势差为零，从而测量出接地电阻的值。
4. 瞬态反射法：通过给接地电极施加一个瞬态电压波形，并测量反射波的幅度和时间延迟来计算接地电阻。
该方法适用于较大的接地系统。
5. 模型法：通过建立接地系统的模型，利用计算机仿真工具来计算接地电阻。
可以根据系统的尺寸、形状以及地壳电阻等参数进行模拟计算。
以上是常用的接地电阻测量方法，根据实际情况选取合适的测量方法进行接地电阻的测量。
变电站主地网接地电阻测试控制要点发布时间：2022-05-31T05:28:05.779Z 来源：《新型城镇化》2022年11期作者：文鑫[导读] 在电力系统中，为了工作和安全的需要，常需将电力系统及电气设备的某些部分与大地相连接，这就是接地。
广西送变电建设有限责任公司广西南宁摘要：为了提高变电站主地网接地电阻测试结果的准确性，以便及时发现变电站主地网存在的故障并解决，着重对高压试验的过程以及可能出现的故障进行了深入探究。
本文研究了一些关于变电站主地网接地电阻测试的控制要点。
关键词：变电站；主地网；接地电阻测试1.前言在电力系统中，为了工作和安全的需要，常需将电力系统及电气设备的某些部分与大地相连接，这就是接地。
按其作用，可以分为工作接地、保护接地、防雷保护接地和防静电接地。
接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻，接地电阻的数值等于接地装置对地电压与通过接地极流人地中电流的比值。
按通过接地极流人地中工频交流电流求得的电阻，称为工频接地电阻。
各种接地装置对接地电阻都有一定的要求，在接地装置铺设竣工后及运行中，均需按规定测量接地电阻，以鉴别是否符合要求。
过大的接地电阻会造成站内设备的损坏，因此接地电阻是否合格，是否满足用户使用需求和设计要求，使得接地网工频接地电阻的验收成为了各类接地网验收中的重中之重。
而接地电阻的测量往往易受到如土壤电阻率、测量方法、零序电流、测量布线方向和距离等问题的干扰，影响了测量结果的准确性。
2.接地电阻测试的原理2.1接地电阻的计算原理工频接地电阻是按通过接地体的电流为工频电流，求得的接地电阻。
一般在不特别指名时，接地电阻均指工频接地电阻。
接地电阻测量的原理为，如下图：在土壤中埋设两个接地体A和B，AB之间有一定的距离，当电流经接地体和大地构成回路时，则在接地体周围就产生电压降，电位分布具有以下特点：离接地体A、B越远，电位差越低，在远到一定程度时，电位差趋近于零，形成零电位区CD。
地网接地电阻交接试验报告
工程名称:
1.概述：
对新建XX变电站主地网接地电阻进行测量，评价是否满足设计要求和变电站运行要求，本站主电网接地电阻设计要求为≤Ω。
2. 试验日期：XX年XX月XX日
3. 气候：
4. 试验依据：
4.1 DL/T621-1997《交流电气装置的接地》
4.2 DL475/T-2006《接地装置特性参数测量导则》
4.3 GB/T17949.1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则》
4.4 GB50150-2006《电气装置安装工程电气设备交接试验标准》
5. 测试方法:
XX变电站主接地网最大对角线为D≈米，根据变电站地形，电流、电压线为同一直线向XXXXX 方向放电流线米，电流线选用 mm2塑料绝缘导线，电压线选用 mm2塑料绝缘导线。
根据DL/T475-2006《接地装置特性参数测量导则》的要求，采用异频45-60Hz接地阻抗测试仪测试。
6. 测试位置及测量结果：
8. 试验结果：
试验人员：试验负责人：。
变电站接地网电阻测试方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则: 发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。
在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。
同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。
特别是大型接地网接地电阻很小（一般在Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度倍（平线布线法）或等于电流线（三角形布线法）。
1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。
G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；图1电位降法测试接地装置的接地阻抗流过被试接地装置G和电流极C的电流I使地面电位变化，电位极P从G 的边缘开始沿与电流回路呈30°~45°的方向向外移动，每间隔d（50m或100m 或200m）测试一次P与G之间的电位差U，绘出U与x的变化曲线。

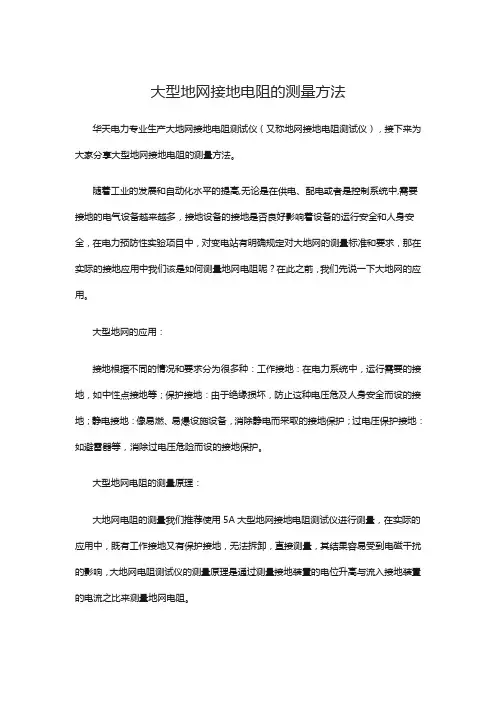

大型地网接地电阻的测量方法
华天电力专业生产大地网接地电阻测试仪（又称地网接地电阻测试仪），接下来为大家分享大型地网接地电阻的测量方法。
随着工业的发展和自动化水平的提高,无论是在供电、配电或者是控制系统中,需要接地的电气设备越来越多，接地设备的接地是否良好影响着设备的运行安全和人身安全，在电力预防性实验项目中，对变电站有明确规定对大地网的测量标准和要求，那在实际的接地应用中我们该是如何测量地网电阻呢？在此之前，我们先说一下大地网的应用。
大型地网的应用：
接地根据不同的情况和要求分为很多种：工作接地：在电力系统中，运行需要的接地，如中性点接地等；保护接地：由于绝缘损坏，防止这种电压危及人身安全而设的接地；静电接地：像易燃、易爆设施设备，消除静电而采取的接地保护；过电压保护接地：如避雷器等，消除过电压危险而设的接地保护。
大型地网电阻的测量原理：
大地网电阻的测量我们推荐使用5A大型地网接地电阻测试仪进行测量，在实际的应用中，既有工作接地又有保护接地，无法拆卸，直接测量，其结果容易受到电磁干扰的影响，大地网电阻测试仪的测量原理是通过测量接地装置的电位升高与流入接地装置的电流之比来测量地网电阻。
按照大地网接地电阻测试仪接线图接好线，设置测试电流、试验频率，通常我们选择5A电流档位，按确认键并保持大约5秒钟，“滴”声之后，地网接地电阻测试仪开始测试，根据设置的测量模式，地网接地电阻测试仪采用不同的测量方法，测量结束后显示测量结果，以实际测得地网接地电阻值大小来判断是否需要进行改进，如果测得地网电阻过大，我们可以通过跟换土壤、深埋、加水、使用降阻剂等多种方法来降低接地地网电阻。
变电站接地网接地电阻测量报告
设备名称变电站接地网接地电阻测量
1.试验依据
GB50150-2016《电气装置安装工程电气设备交接试验标准》
2.接地网参数
被试接地装置最大对角线长度（米）：100米
3.试验数据
测试示意图:
G: 被试接地装置；C: 电流极；P: 电位极；D:被试接地装置最大对角线长度；
d CG: 电流极与被试接地边缘的距离；d PG：电位极与被试接地装置边缘的距离
4.试验方法
直线法或夹角法
d CG= 400 (米)d PG= 185 (米)
5.要求及标准
a.电位极应紧密而不松动地插入土壤中20cm以上
b.d CG应为被试接地装置最大对角线长度D的4～5倍
c.试验电流宜在3A～20A，频率宜在40Hz～60Hz范围
d.测试值应符合设计值
6.测试结果
测试点测试结果(Ω)
站用接地变接地点
设计值实测值100% 0.76 0.1284 105% 0.76 0.1294 95% 0.76 0.1281
试验环境环境温度：2℃湿度：45% 试验日期：2021.12.27 试验设备AI-6301异频地网参数测试仪济南泛华
7.试验结论：
结论依据GB 50150-2016《电气设备安装工程电气设备交接试验标准》进行试验，以上所试项目合格。
试验人员
审核人员审核日期。
接地电阻测试操作规程1．0接地电阻测试部分避雷系统重点部位（办公楼屋顶圆钢避雷带、高层3、4号楼天面避雷带、中高层1、2号楼避雷带、5F避雷带）、大型机电设备（高压环网柜、变压器、低压配电柜、发电机组等）的接地系统。
2．0接地电阻测试时间/人员2．1每年雷雨季节来临前（每年四月下旬）对接地电阻测试部分进行一次测试。
2．2试验由工程部组织实施。
3．0接地电阻测量方法：3．1接线图：（略）3．2 电流极到接地网的距离（d13）一般取接地网最大对角线（D）的4～5倍，电压极到接地网的距离（d12）关于电流极到接地网的距离50—60%。
3．3在测量过程中，电压极沿接地网和电流极之间的连接线移动三次，每次移动距离为d13的5%左右，测三次R接近即可。
3．4如d13取4～5倍D有困难，在土壤电阻率均匀的区域，可取2D，d12取D，土壤不均匀d13取3D，d12取1.7D。
3．5电压极、电流极也可以布置成三角形（如下图），一般取d12=d13≥2D，Q≈30o。
3．6接地电阻测试仪的使用3．6．1将2.5mm2导线的裸露端固定在测试点的避雷带或接地带上，保持二者接触良好。
3．6．2将导线的另一端连接到接地电阻测试仪的接地电极端子上（E接线柱）。
3．6．3将两条接地棒（A、B）按3．1进入土壤的接线图15cm。
3．6．4将测试线的一端固定在接地电阻测试仪的电流极端子上（C接线柱），另一端用鳄鱼夹固定在接地棒上。
3．6．5将另一条测试线的一端固定在接地电阻测试仪的电压极端子上（P接线柱），另一端用鳄鱼夹固定在接地棒上.3．6．6一测试者以约120转/分的速度匀速摇动测试仪摇把，另一测试者缓慢调节电阻调节旋钮，直到微电流计的指示为零，此时的电阻值是测试点的接地电阻值。
3．6．7将测试结果记入《接地电阻测试记录》中。
4．0记录表格4．1《接地电阻测试记录》。
接地网接地电阻测试的原理方法及意义[ 2012-6-28 9:16:24 ] [转载请注明来源：就是要仪器网 ]一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。
在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。
同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。
特别是大型接地网接地电阻很小（一般在0.5Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度0.618倍（平线布线法）或等于电流线（三角形布线法）。
1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。
G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；流过被试接地装置G和电流极C的电流I使地面电位变化，电位极P从G的边缘开始沿与电流回路呈30°~45°的方向向外移动，每间隔d（50m或100m或200m）测试一次P与G之间的电位差U，绘出U与x 的变化曲线。
大型地网接地电阻测试方法
目前测试接地电阻的仪器根据测试方法和现场测试情况的不同大致分为接地电阻表法、工频大电流法、异频法三种。
根据测试方法和对象的不同，应采用不同的方法。
1.小型变电站接地网接地电阻的测试可以选用DER2571接地电阻测试仪。
2.对于大、中型变电站和电厂采用工频大电流或异频法。
在实际测量中有远离法和补偿法两种常用的方法可以满足测量要求。
（1）远离法。
通过增大接地网与电流级、电压级的距离来达到满足上式的目的。
对于大型地网，满足远离法要求的电流极到变电
站之间的距离将很大，所要求的间距很难在实际测量中达到。
通过人工敷设电流和电压线的方法不可能实现，只有借助于已
有的架空线路才能满足要求，但是目前可借用的线路牵扯到停
电，因而实施较为困难。
（2）补偿法。
如果将电流极和电压极放置在合适的位置，这时测量得到的接地电阻即为接地网的真实接地电阻。
通过分析知道，
确定电极后，在存在一个可得出待测接地极真实接地阻抗的电
压极位置，这里将对应真实接地电阻的电压极位置称为补偿点。
为了能将地网等效为半球形，通过大量试验验证，电流线的长
度选取为被测试地网最长对角线的3倍以上，可以满足工程测
量的要求。
（3）远离补偿法。
此法综合了上述两种方法，地网中心、电压极、电流呈一条直线。
此法可减少土壤电阻率不均匀带来的误差，
其测量误差在工程上是可以接受的。
接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。
接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。
在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。
接地电阻主要分以下三种。
1.保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。
2.防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
3.防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
1.条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
假如已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
接线：E+ES接到被测地，H+S接到已知地。
2.条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的间隔不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
3.基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。
测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻丈量方法中正确度最高的。
4.测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
5.条件：多点接地，不打辅助地桩，测量单个接地。
一、概述
近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则: 发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。
在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。
同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。
特别是大型接地网接地电阻很小（一般在0.5Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：

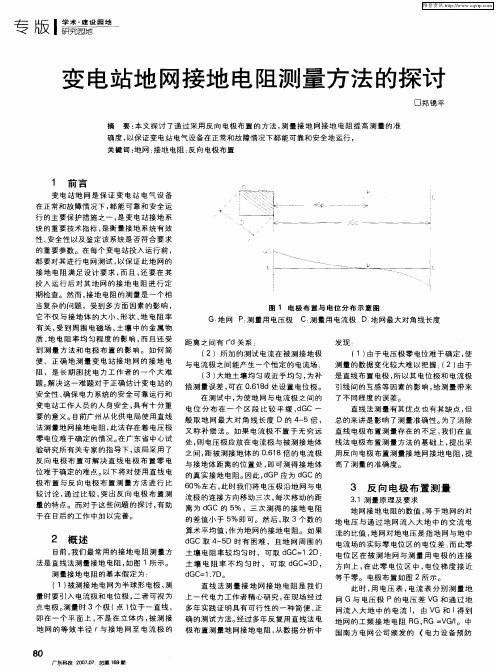

二、接地电阻测试原理及方法：
测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度0.618倍（平线布线法）或等于电流线（三角形布线法）。
1、电位降法
电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。
G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；图1电位降法测试接地装置的接地阻抗
流过被试接地装置G和电流极C的电流I使地面电位变化，电位极P从G的边缘开始沿与电流回路呈30°~45°的方向向外移动，每间隔d（50m或100m或200m）测试一次P与G之间的电位差U，绘出U与x的变化曲线。
曲线平坦处即为电位零点，与曲线点间的电位即为在试验电流下被试接地装置的电位升高U,接地装置的接地阻抗为：
Z=Um/I
如果电位测试线与电流线呈角度放设确实困难，可与之同路径放设，但要保持尽量远的距离。
如果电位将曲线的平坦点难以确定，则可能是受被试接地装置或电流极C的影响，考虑延长电流回路；或者是地下情况复杂，考虑以其他方法来测试和校验。
2、电流—电压表三极法
a）直线法
电流线和电位线同方向（同路径）防设称为三极法中的直线法，示意图2；dcG符合测试回路的布置的要求, dPG通常为(0.5~0.6) dcG.电位极P应在被测接地装置G与电流极C 连线方向移动三次，每次移动的距离为dcG的5％左右，当三次测试的结果误差在5％以内即可。
大型接地装置一般不宜采用直线法测试。
如果条件所限而必须采用时，应注意使电流线和电位线保持尽量远的距离，以减小互感耦合对测试结果的影响。
G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度
dCG—电流极与被试接地装置边缘的距离；dPG—电位极与被试接地装置边缘的距离；
图2 电流—电压表三极法接线示意图
b)夹角法
只要条件允许，大型接地装置接地阻抗的测试都采用电流——电位线夹角布置的方式。
dcG符合测试回路的布置的要求,一般为4D~5D，对超大型接地装置则尽量远；dPG的长度与dcG相近。
接地阻抗可用公式（2）修正.
(2)式中
θ---电流线和电位线的夹角；
Z'--- 接地阻抗的测试值。
如果土壤电阻率均匀，可采用dcG和dpG相等的等腰三角形布线，此时使θ约为30°，dcG=dpG=2D接地修正公式2。
3、接地电阻测试仪法。
图3是接地电阻测试仪测试接地网接地电阻的接线方法；测试原理、布线、要求与三极法类似。
1、E极在使用三极法测量时必须与P1短接起来，但当地网接地电阻很小，当地网接地电阻较小时(≤0.5Ω),为了提高测量精度,减小仪器与地网测量引线电阻及接触电阻对测量结果的影响,可将E．P短路片解开；减小接触电阻引起的误差，需单独引线与地网测试点相连。
图3 测试仪试验接线图
注：
1、E――接被测量地网；
2、P1――接被测量地网；
3、P2――接测量电压线（其长度取电流线长度的0.618倍）；
4、C――接测量电流线（其长度取地网对角线长度的4～5倍）；
三、测试注意事项及意义
接地装置的特性参数大都与土壤的潮湿程度密切相关，因此接地装置的状况评估和验收测试应尽量在干燥季节和土壤未冻结时进行进行，不应在雷、雨、雪中或雨、雪后立即进行。
通过实际的测量，为我们整改提供可靠的依据。
对变电站接地网接地状况，提出整改优化方案，使接地网的接地电阻符合要求，从而有效的防止设备绝缘损坏造成的跨步电压造成人员伤害或设备的进一步损坏。
起到保证电气设备的安全运行，为变电站工作人员创造一个安全可靠的工作环境的作用。
四、发电厂和变电所接地网接地电阻的测量方法有哪些？
电极的布置见图1。
电流极与接地网边缘之间的距离`d_1`，一般取接地网最大对角线长度D 的4～5 倍，以使其间的电位分布出现一平缓区段。
在一般情况下，电压极与接地网边缘之间的距离`d_2`为电流极到接地网的距离的50%～60%。
测量时，沿接地网和电流极的连线移动3 次，每次移动距离为`d_1` 的5%左右，如3 次测得的电阻值接近即可。
如`d_1`取4D～5D 有困难，在土壤电阻率较均匀的地区`d_1`可取2D，d2 取D；在土壤电阻率不均匀的地区或域区，`d_1`可取3D，`d_2`取1.7D。
电压极、电流极也可采用如图2所示的三角形布置方法。
一般取`d_2`=`d_1`≥2D，夹角约为30°。
