变电站主接地网施工工艺流程及操作要点

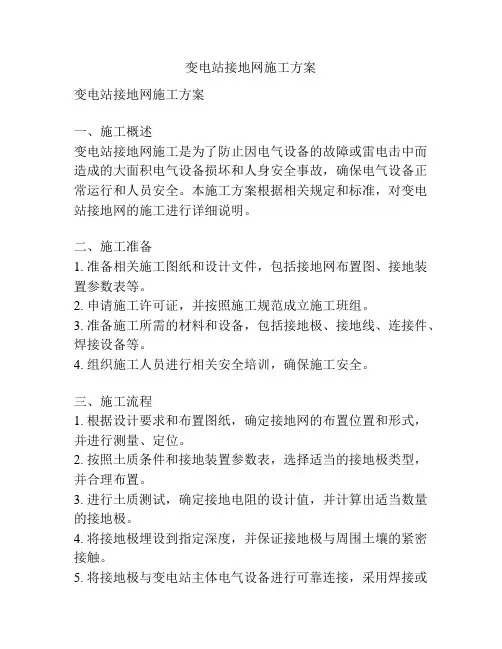

变电站接地网施工方案变电站接地网施工方案一、施工概述变电站接地网施工是为了防止因电气设备的故障或雷电击中而造成的大面积电气设备损坏和人身安全事故，确保电气设备正常运行和人员安全。

本施工方案根据相关规定和标准，对变电站接地网的施工进行详细说明。

二、施工准备1. 准备相关施工图纸和设计文件，包括接地网布置图、接地装置参数表等。

2. 申请施工许可证，并按照施工规范成立施工班组。

3. 准备施工所需的材料和设备，包括接地极、接地线、连接件、焊接设备等。

4. 组织施工人员进行相关安全培训，确保施工安全。

三、施工流程1. 根据设计要求和布置图纸，确定接地网的布置位置和形式，并进行测量、定位。

2. 按照土质条件和接地装置参数表，选择适当的接地极类型，并合理布置。

3. 进行土质测试，确定接地电阻的设计值，并计算出适当数量的接地极。

4. 将接地极埋设到指定深度，并保证接地极与周围土壤的紧密接触。

5. 将接地极与变电站主体电气设备进行可靠连接，采用焊接或螺纹连接方式。

6. 安装接地线，保证接地线与接地极和电气设备之间的连续性。

7. 进行接地网的接线，确保各部分之间的导通性并采取相应的保护措施。

8. 进行接地系统的测量和测试，确保接地电阻符合规定要求。

9. 对接地系统进行记录和归档，包括接地极的位置和深度、接地线的型号和长度等。

四、施工安全措施1. 施工人员必须佩戴好相关的劳动防护用具，如手套、安全鞋等。

2. 在施工现场设置明显的警示标志，确保施工区域的安全。

3. 在施工过程中，尽量减少对周围环境的影响，避免损坏周边设施。

4. 施工结束后，对施工现场进行清理，恢复原状。

五、质量控制1. 施工前，进行相关设备和材料的验收，确保其符合要求。

2. 施工过程中，进行现场监督和检验，确保施工质量。

3. 施工结束后，进行接地系统的测试和整体验收，确保接地电阻符合要求。

4. 施工记录和验收报告进行归档，供后续参考。

通过以上施工方案的实施，可以保证变电站接地网施工的质量和安全，有效地减少因电气设备故障或雷击造成的损失和风险。

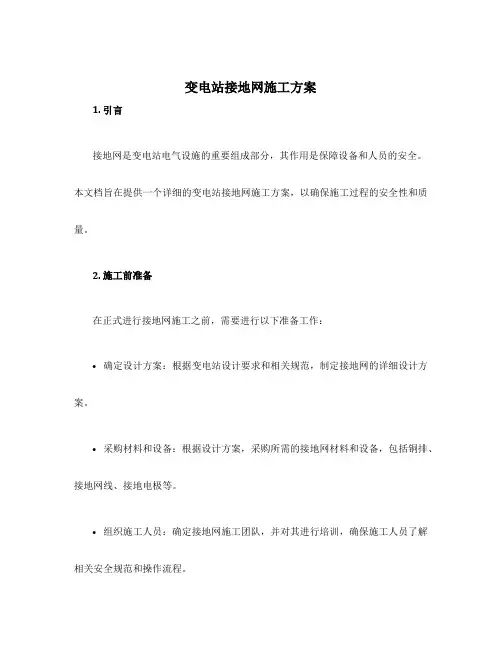

变电站接地网施工方案1. 引言接地网是变电站电气设施的重要组成部分，其作用是保障设备和人员的安全。

本文档旨在提供一个详细的变电站接地网施工方案，以确保施工过程的安全性和质量。

2. 施工前准备在正式进行接地网施工之前，需要进行以下准备工作：•确定设计方案：根据变电站设计要求和相关规范，制定接地网的详细设计方案。

•采购材料和设备：根据设计方案，采购所需的接地网材料和设备，包括铜排、接地网线、接地电极等。

•组织施工人员：确定接地网施工团队，并对其进行培训，确保施工人员了解相关安全规范和操作流程。

•制定施工计划：制定详细的施工计划，包括施工进度、工作内容和安全措施等。

3. 施工过程3.1 安全措施在进行接地网施工过程中，必须严格按照相关安全规范执行以下措施：•穿戴个人防护装备：施工人员必须穿戴符合规范要求的个人防护装备，包括安全帽、绝缘手套、绝缘靴等。

•确定施工区域边界：在施工区域周围设置警示标志，禁止未经授权的人员进入。

•使用绝缘工具和设备：在接地网施工过程中，使用符合规范要求的绝缘工具和设备，确保施工人员的安全。

3.2 施工步骤接地网的施工主要包括以下步骤：1.铺设接地网线：按照设计要求，在变电站内部和周围的地表铺设接地网线。

确保接地网线与设备的连接牢固，并保持一定的间距。

2.安装接地电极：根据设计方案，在合适的位置安装接地电极。

接地电极应与地球有效接触，并使用导线与接地网线连接。

3.连接接地设备：将接地网线和接地电极与变电站设备连接，确保连接牢固可靠。

4.测试和验收：在施工完成后，进行接地网系统的测试和验收。

测试包括接地电阻、接地网的等电位性和互感环流等。

4. 施工质量控制为了确保接地网的施工质量，需要采取以下控制措施：•施工现场巡检：定期对施工现场进行巡检，检查接地网施工的符合性和质量。

•施工记录和报告：在施工过程中，做好施工记录和报告，记录关键节点和问题解决过程，以便于后续的追溯和总结。

•施工质量检测：定期进行接地网系统的质量检测，包括接地电阻测量、绝缘电阻测量等，确保施工质量符合规范要求。

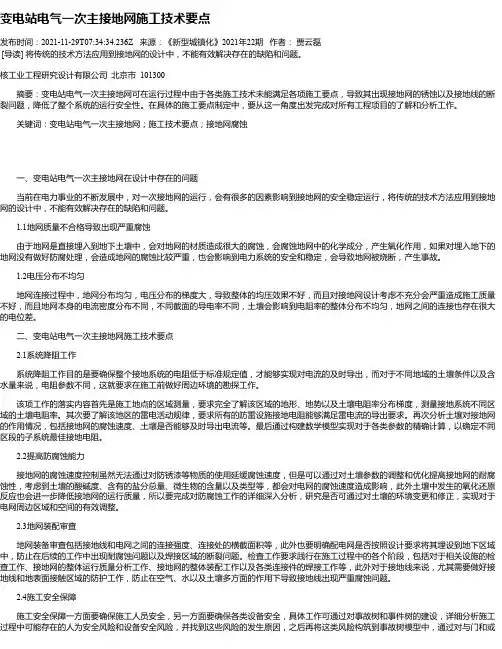

变电站电气一次主接地网施工技术要点发布时间：2021-11-29T07:34:34.236Z 来源：《新型城镇化》2021年22期作者：贾云磊[导读] 将传统的技术方法应用到接地网的设计中，不能有效解决存在的缺陷和问题。

核工业工程研究设计有限公司北京市 101300摘要：变电站电气一次主接地网可在运行过程中由于各类施工技术未能满足各项施工要点，导致其出现接地网的锈蚀以及接地线的断裂问题，降低了整个系统的运行安全性。

在具体的施工要点制定中，要从这一角度出发完成对所有工程项目的了解和分析工作。

关键词：变电站电气一次主接地网；施工技术要点；接地网腐蚀一、变电站电气一次主接地网在设计中存在的问题当前在电力事业的不断发展中，对一次接地网的运行，会有很多的因素影响到接地网的安全稳定运行，将传统的技术方法应用到接地网的设计中，不能有效解决存在的缺陷和问题。

1.1地网质量不合格导致出现严重腐蚀由于地网是直接埋入到地下土壤中，会对地网的材质造成很大的腐蚀，会腐蚀地网中的化学成分，产生氧化作用，如果对埋入地下的地网没有做好防腐处理，会造成地网的腐蚀比较严重，也会影响到电力系统的安全和稳定，会导致地网被烧断，产生事故。

1.2电压分布不均匀地网连接过程中，地网分布均匀，电压分布的梯度大，导致整体的均压效果不好，而且对接地网设计考虑不充分会严重造成施工质量不好，而且地网本身的电流密度分布不同，不同截面的导电率不同，土壤会影响到电阻率的整体分布不均匀，地网之间的连接也存在很大的电位差。

二、变电站电气一次主接地网施工技术要点2.1系统降阻工作系统降阻工作目的是要确保整个接地系统的电阻低于标准规定值，才能够实现对电流的及时导出，而对于不同地域的土壤条件以及含水量来说，电阻参数不同，这就要求在施工前做好周边环境的勘探工作。

该项工作的落实内容首先是施工地点的区域测量，要求完全了解该区域的地形、地势以及土壤电阻率分布梯度，测量接地系统不同区域的土壤电阻率。

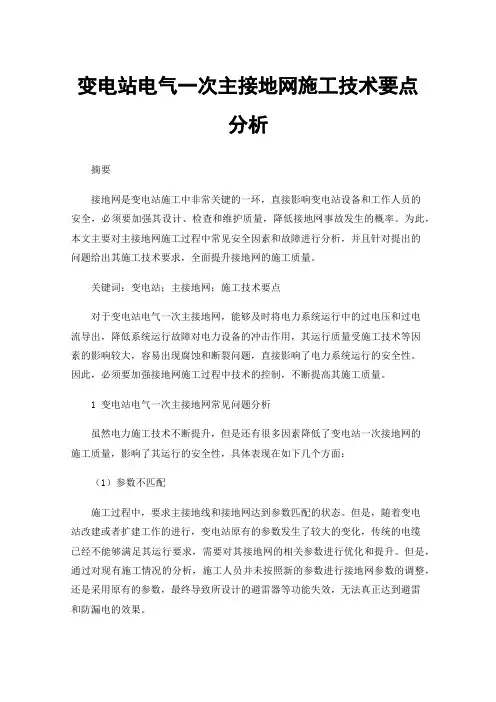

变电站电气一次主接地网施工技术要点分析摘要接地网是变电站施工中非常关键的一环，直接影响变电站设备和工作人员的安全，必须要加强其设计、检查和维护质量，降低接地网事故发生的概率。

为此，本文主要对主接地网施工过程中常见安全因素和故障进行分析，并且针对提出的问题给出其施工技术要求，全面提升接地网的施工质量。

关键词：变电站；主接地网；施工技术要点对于变电站电气一次主接地网，能够及时将电力系统运行中的过电压和过电流导出，降低系统运行故障对电力设备的冲击作用，其运行质量受施工技术等因素的影响较大，容易出现腐蚀和断裂问题，直接影响了电力系统运行的安全性。

因此，必须要加强接地网施工过程中技术的控制，不断提高其施工质量。

1 变电站电气一次主接地网常见问题分析虽然电力施工技术不断提升，但是还有很多因素降低了变电站一次接地网的施工质量，影响了其运行的安全性，具体表现在如下几个方面：（1）参数不匹配施工过程中，要求主接地线和接地网达到参数匹配的状态。

但是，随着变电站改建或者扩建工作的进行，变电站原有的参数发生了较大的变化，传统的电缆已经不能够满足其运行要求，需要对其接地网的相关参数进行优化和提升。

但是，通过对现有施工情况的分析，施工人员并未按照新的参数进行接地网参数的调整，还是采用原有的参数，最终导致所设计的避雷器等功能失效，无法真正达到避雷和防漏电的效果。

（2）接地网腐蚀严重接地网在铺设过程中不可在其外部涂刷防锈漆，从而确保其始终处于低电阻状态。

但是受土壤中水分以及相关元素的影响，地网在长期使用过程中会发生腐蚀和氧化等作用，影响其性能，严重的还会造成烧断等故障，危及电力系统运行稳定性。

接地网所处位置不同，土壤酸碱度、盐度和微生物种类不同，导致其实际腐蚀率跟设计标准呈现出较大的差异性。

目前，可以通过一些技术手段，降低接地网的腐蚀情况。

但是，由于施工人员未严格按照要求进行土壤酸碱度的检测，导致其抗腐蚀处理效果不佳。

（3）电压均分效果差接地系统在使用过程中要确保线缆和接地网中电压的一致性，从而避免各种安全问题的发生，并且将多余的电压及时导入土壤。

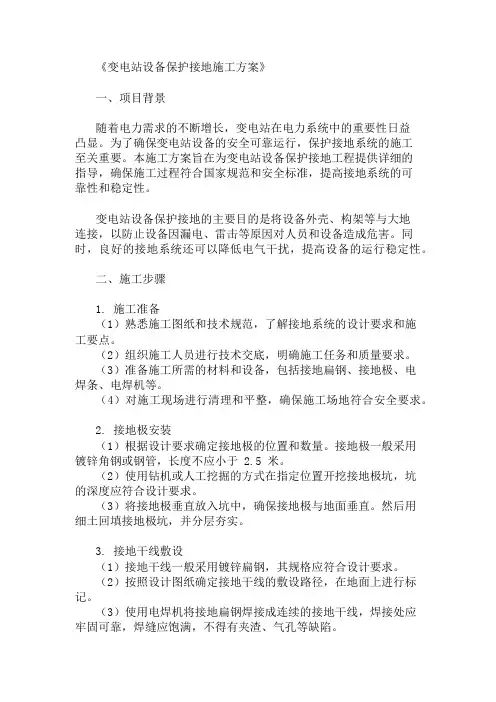

《变电站设备保护接地施工方案》一、项目背景随着电力需求的不断增长，变电站在电力系统中的重要性日益凸显。

为了确保变电站设备的安全可靠运行，保护接地系统的施工至关重要。

本施工方案旨在为变电站设备保护接地工程提供详细的指导，确保施工过程符合国家规范和安全标准，提高接地系统的可靠性和稳定性。

变电站设备保护接地的主要目的是将设备外壳、构架等与大地连接，以防止设备因漏电、雷击等原因对人员和设备造成危害。

同时，良好的接地系统还可以降低电气干扰，提高设备的运行稳定性。

二、施工步骤1. 施工准备（1）熟悉施工图纸和技术规范，了解接地系统的设计要求和施工要点。

（2）组织施工人员进行技术交底，明确施工任务和质量要求。

（3）准备施工所需的材料和设备，包括接地扁钢、接地极、电焊条、电焊机等。

（4）对施工现场进行清理和平整，确保施工场地符合安全要求。

2. 接地极安装（1）根据设计要求确定接地极的位置和数量。

接地极一般采用镀锌角钢或钢管，长度不应小于 2.5 米。

（2）使用钻机或人工挖掘的方式在指定位置开挖接地极坑，坑的深度应符合设计要求。

（3）将接地极垂直放入坑中，确保接地极与地面垂直。

然后用细土回填接地极坑，并分层夯实。

3. 接地干线敷设（1）接地干线一般采用镀锌扁钢，其规格应符合设计要求。

（2）按照设计图纸确定接地干线的敷设路径，在地面上进行标记。

（3）使用电焊机将接地扁钢焊接成连续的接地干线，焊接处应牢固可靠，焊缝应饱满，不得有夹渣、气孔等缺陷。

（4）接地干线在穿过墙壁、楼板等部位时，应加装保护套管。

4. 设备接地连接（1）将设备的接地端子与接地干线进行连接，连接方式可以采用螺栓连接或焊接。

（2）对于需要接地的设备外壳、构架等，应确保接地连接牢固可靠，接触良好。

（3）对设备接地连接进行检查和测试，确保接地电阻符合设计要求。

5. 接地系统测试（1）在接地系统施工完成后，使用接地电阻测试仪对接地系统进行测试。

（2）测试时，应将接地电阻测试仪的两个测试电极分别与接地极和接地干线连接，读取测试数据。

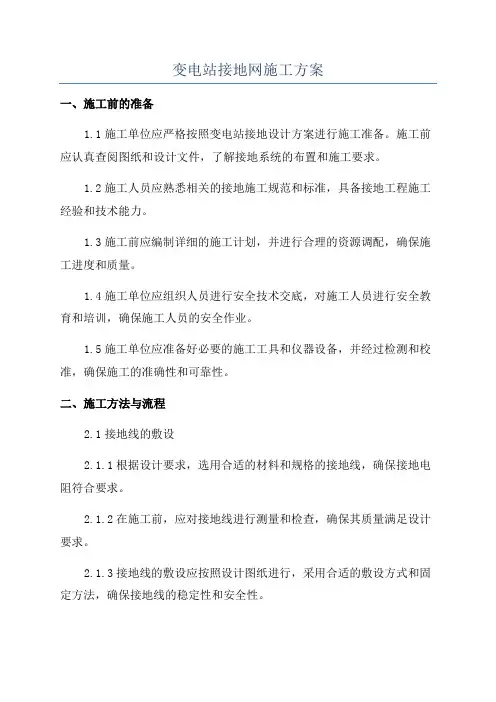

变电站接地网施工方案一、施工前的准备1.1施工单位应严格按照变电站接地设计方案进行施工准备。

施工前应认真查阅图纸和设计文件，了解接地系统的布置和施工要求。

1.2施工人员应熟悉相关的接地施工规范和标准，具备接地工程施工经验和技术能力。

1.3施工前应编制详细的施工计划，并进行合理的资源调配，确保施工进度和质量。

1.4施工单位应组织人员进行安全技术交底，对施工人员进行安全教育和培训，确保施工人员的安全作业。

1.5施工单位应准备好必要的施工工具和仪器设备，并经过检测和校准，确保施工的准确性和可靠性。

二、施工方法与流程2.1接地线的敷设2.1.1根据设计要求，选用合适的材料和规格的接地线，确保接地电阻符合要求。

2.1.2在施工前，应对接地线进行测量和检查，确保其质量满足设计要求。

2.1.3接地线的敷设应按照设计图纸进行，采用合适的敷设方式和固定方法，确保接地线的稳定性和安全性。

2.1.4接地线与设备金属构件的连接应牢固可靠，采用合适的连接方式，防止腐蚀、松动和电气接触不良。

2.1.5在接地线沿线应设立接地标志牌，以确保接地线的可视性和易识别性。

2.2构筑物接地2.2.1根据设计要求，对变电站建筑物进行接地处理。

施工前应对建筑物的金属构件进行清洁处理，确保与接地线的连接良好。

2.2.2接地网的黄铜接地极由施工方负责制作，并按照设计要求进行焊接和固定，保证其与接地线的连接良好。

2.2.3黄铜接地极应埋设在混凝土基底中，埋深要求按照设计要求进行，确保接地极的稳定性和接地效果。

2.2.4施工方应进行接地系统的绝缘测试和接地电阻测试，确保接地系统的安全可靠。

2.3环形接地网施工2.3.1接地网环的敷设应按照设计图纸进行，采用合适的材料和规格的导体，确保接地电阻符合要求。

2.3.2接地网环的焊接应符合焊接工艺规范，并经过质量检测。

2.3.3接地网环的固定应采用合适的方法，确保接地网环的稳定性和安全性。

2.3.4接地网环与接地极的连接应牢固可靠，防止松动和电气接触不良。

变电站主接地网施工工艺流程及操作要点一、工艺流程1.前期准备a.现场勘察：确定变电站主接地网的布置位置和规模，检查周边地质条件和地下管线等情况。

b.材料准备：采购所需的铜排、焊接材料、连接件等，并对材料进行检验和验收。

c.施工组织：编制详细的施工组织设计，并分工合作，确保施工顺利进行。

2.施工准备a.地基处理：清理施工场地，除去障碍物，平整土地并进行必要的场地处理。

b.开挖：根据设计要求，开挖地基坑，确保地基的平整和合适的尺寸。

c.基础施工：在地基坑中浇筑混凝土基础，建立稳固的基础结构。

3.主体施工a.铜排铺设：根据设计要求，在基础上铺设铜排，间距要符合标准，确保电流分布均匀。

b.焊接连接：对铜排进行正确的焊接，确保焊点牢固，电阻小。

c.打入接地棒：依据设计要求，将接地棒打入地基内，确保可靠的接地效果。

d.焊接接地棒连接：使用铜排将接地棒与铜排连接，进行焊接，确保连接的牢固和电阻小。

4.完工验收a.进行可视检查：检查主接地网的铺设和焊接质量，确保无缺陷和损坏。

b.测量电阻：使用测量仪器测量主接地网的接地电阻，确保电阻满足规范要求。

c.现场验收：由相关管理部门或专业人员进行现场验收，核实主接地网的施工质量。

二、操作要点1.施工技术要求a.施工人员应具备相关的专业知识和技能，严格按照设计要求进行施工。

b.施工操作必须符合相关安全规范，切勿违章施工。

c.施工现场应保持整洁，避免堆放杂物和施工垃圾，确保工作区域清晰。

2.材料要求a.选择符合相关标准和规范的铜排、焊接材料和连接件。

b.进行材料验收，确保材料的质量和合规性。

c.储存材料时，要防止受潮、受阳光直射等，保证材料的使用性能。

3.焊接操作要点a.铜排焊接时，要使用合适的焊接设备和工艺，确保焊接质量。

b.焊接前要清理铜排表面的氧化物、油污等杂质，保证焊点质量。

c.焊接完成后，要进行可视检查，确保焊点牢固、无裂纹和明显缺陷。

4.接地棒的安装要点a.清理接地棒和焊接部位的杂物，确保接地棒可靠接触地基。

变电站主接地网施工工艺流程及操作要点4第2页1.7接地沟土回填接地网的某个区域施工结束后，并通过了隐蔽工程检查验收，应及时利用原土（素土）进行回填土工作。

回填土内不得夹有石块和建筑垃圾，回填土应分层夯实，不得用水夯。

利用原土（素土）进行回填回填平整后待最后夯实，再铺石子1.8设备接地安装（电气施工队安装）1.1.29与设备连接的接地体应采用螺栓搭接，搭接面要求紧密，不得留有缝隙。

1.1.30构架接地的数量应按设计规定进行布置，除带避雷针、避雷线的构架外其余构架柱采用单点接地。

隔离开关支架接地整齐美观1.1.31为了保证接地可靠，凡强制性条文规定的重要设备和设备架构接地，要求采用两根接地引下线，应分别引至接地网不同位置；对于两柱及以上安装的设备构支架，两根接地线应分别敷设在不同支柱上，连接引线应便于定期检查测试。

1.1.32带避雷针的构架，其避雷针应与接地网连接，并按设计要求在其附近装设集中接地装置，且与接地网对称连接。

1.1.33电气设备的接地，应以单独的接地线与接地网（或接地干线）相连接，不得在一条接地线上串联两个及以上电气设备的接地。

1.1.34电气设备接地引线的规格和数量应按设计要求进行施工，当设计无明确规定时，按有关规定的要求进行施工。

1.1.35电气设备的接地，其引至主接地网（或接地干线）的方向宜一致或有规律。

做到横平竖直、整齐美观，在直线段上不得有高低起伏和弯曲等情况。

构支架接地方向宜一致或有规律，横平竖直、整齐美观1.1.36电气设备接地的位置选择既要便于检查，又要不妨碍设备的检修和方便拆卸。

1.1.37活动的金属门、网门、金属爬梯等都应进行接地和跨接地工作。

电容器网门接地安装规范1.1.38电气设备接地引线的截面大小应按设计规定。

当设计无规定时，按GB50169规范进行施工。

设备支架体接地引下线安装主变本体接地引下线安装1.9主接地网测试1.1.39主接地网验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。

第1篇一、工程概况变电站接地系统是变电站安全稳定运行的重要保障，其作用是保证变电站内设备和人员的接地安全。

本方案针对某变电站接地系统进行施工，旨在确保变电站安全稳定运行。

二、施工准备1. 施工人员：组织具有相关专业知识和经验的施工队伍，进行现场施工。

2. 施工材料：准备足够的接地材料和施工工具，如接地棒、接地线、接地电阻测试仪、绝缘手套、绝缘靴等。

3. 施工设备：配置必要的施工设备，如挖掘机、吊车、测量仪器等。

4. 施工图纸：熟悉施工图纸，明确施工内容和要求。

5. 施工安全：制定施工安全措施，确保施工过程中人员安全。

三、施工步骤1. 施工前准备（1）对施工现场进行勘查，了解变电站接地系统的现状，确定施工范围。

（2）对施工人员进行安全教育和技能培训，确保施工人员掌握施工技能和安全知识。

（3）准备施工材料、设备，确保施工顺利进行。

2. 施工过程（1）接地体施工1）根据设计图纸，确定接地体的位置、数量和尺寸。

2）挖掘接地体基坑，深度应满足设计要求，确保接地体埋设深度。

3）检查接地体材质，确保其符合设计要求。

4）将接地体放入基坑，进行固定，确保接地体稳定。

5）回填基坑，夯实土壤，确保接地体与土壤接触良好。

（2）接地线施工1）根据设计图纸，确定接地线的走向、长度和数量。

2）沿接地线走向，挖掘沟槽，深度应满足设计要求。

3）将接地线埋设于沟槽中，确保接地线与接地体连接牢固。

4）回填沟槽，夯实土壤，确保接地线与土壤接触良好。

（3）接地电阻测试1）使用接地电阻测试仪，对变电站接地系统进行测试。

2）根据测试结果，分析接地系统的接地电阻是否符合设计要求。

3）如接地电阻不符合设计要求，进行整改，直至满足要求。

4. 施工验收（1）对施工过程进行自检，确保施工质量符合设计要求。

（2）邀请相关部门进行验收，对变电站接地系统进行验收。

（3）验收合格后，进行交付使用。

四、施工注意事项1. 施工过程中，严格遵循施工规范和操作规程，确保施工质量。

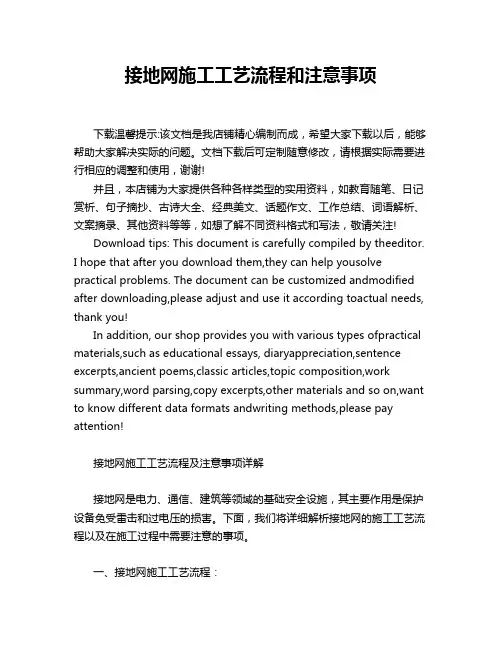

接地网施工工艺流程和注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!接地网施工工艺流程及注意事项详解接地网是电力、通信、建筑等领域的基础安全设施，其主要作用是保护设备免受雷击和过电压的损害。

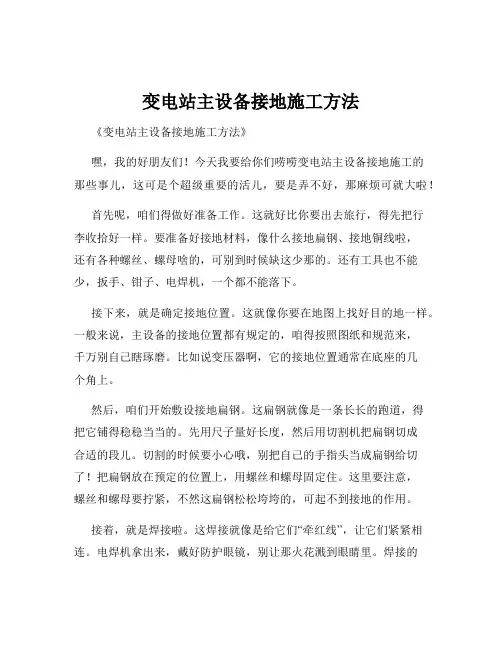

变电站主设备接地施工方法《变电站主设备接地施工方法》嘿，我的好朋友们！今天我要给你们唠唠变电站主设备接地施工的那些事儿，这可是个超级重要的活儿，要是弄不好，那麻烦可就大啦！首先呢，咱们得做好准备工作。

这就好比你要出去旅行，得先把行李收拾好一样。

要准备好接地材料，像什么接地扁钢、接地铜线啦，还有各种螺丝、螺母啥的，可别到时候缺这少那的。

还有工具也不能少，扳手、钳子、电焊机，一个都不能落下。

接下来，就是确定接地位置。

这就像你要在地图上找好目的地一样。

一般来说，主设备的接地位置都有规定的，咱得按照图纸和规范来，千万别自己瞎琢磨。

比如说变压器啊，它的接地位置通常在底座的几个角上。

然后，咱们开始敷设接地扁钢。

这扁钢就像是一条长长的跑道，得把它铺得稳稳当当的。

先用尺子量好长度，然后用切割机把扁钢切成合适的段儿。

切割的时候要小心哦，别把自己的手指头当成扁钢给切了！把扁钢放在预定的位置上，用螺丝和螺母固定住。

这里要注意，螺丝和螺母要拧紧，不然这扁钢松松垮垮的，可起不到接地的作用。

接着，就是焊接啦。

这焊接就像是给它们“牵红线”，让它们紧紧相连。

电焊机拿出来，戴好防护眼镜，别让那火花溅到眼睛里。

焊接的时候要注意焊接质量，焊缝要饱满，不能有气孔、夹渣这些毛病。

不然这接地线路就像有漏洞的水管，会漏水的！再然后，就是连接主设备啦。

把接地扁钢或者铜线接到主设备的接地端子上，要接得牢固可靠。

这就好比给主设备穿上了一双“接地鞋”，让它稳稳地站在大地上。

弄完这些，可别以为就大功告成了。

咱们还得测试一下接地电阻。

这就像是给咱们的成果做个“体检”，看看合不合格。

用专门的接地电阻测试仪来测，如果电阻值不符合要求，那还得找找原因，是哪里没接好，还是接地材料有问题。

我跟你们说，我之前有一次施工，忙乎了半天，结果一测试，电阻值高得吓人。

找了半天原因，原来是有个螺丝没拧紧，真是把我给气坏了，又得重新返工。

所以啊，每个步骤都得认真仔细，不能马虎。

110kV变电站主接地网设计及施工工艺摘要根据自身多年的设计与施工经验,对110kV变电站接地系统设计及施工问题浅谈一些观点。

关键词110kV变电站;接地系统;施工工艺变电站接地网的可靠性直接影响着工作人员的人身和设备安全,如果处理不好将会造成人员伤亡事故。

由于110kV变电站具有接地短路电流增大、所址面积小、微机装置多等特点,在设计过程中应该充分考虑其特点。

1变电站接地的各种形式和接地方法接地种类及其施工方法:1.1防雷接地防雷接地在进行接地过程中需要坚持就地原则,与电气设备的距离尽量远一点。

防雷接地是将避雷针、避雷线、避雷带、避雷器等防雷电保护装置向大地泄放雷电流直接雷装置的一种接地方法。

对于户内变电站而言,往往采用的是在房屋顶部进行避雷、防雷的措施,由于场地空间的原因,避雷带引下线会与其他接地体以及建筑中金属体相碰,这是无法避免的。

因此只能采用等电位的方法,将每层楼面和墙体的金属件连接到一起,成为整体。

1.2工作接地工作按地是一种为了满足电气装置在运行过程中所需要的接地,其在现实的施工过程中运用相对比较广泛,例如.直流绝缘监测接地、交流中性点接地、电压互感器一次接地、通信电源正极接地等,这类接地可就近直接接于主接地网,也可以在经过一定阻抗后进行接地。

1.3保护接地1)高压系统设备接地:一个设备或一组连在一起的设备利用一根引下线独立接地是高压系统设备接地的原则。

有时需要用两根接地线进行分别接地,特别是对于具有二次元件的一次设备。

采取这类措施对于一些不良现象有着很好的预防作用,如:高压电穿入二次回路、一根接地线断裂、出现二次设备毁坏等。

2)低压系统设备接地:TN2S系统、TN2C2S系统、TN2C系统、TT系统、IT系统是低压系统设备接地的五种形式。

其中,变电站中运用TT系统最为科学,这是因为TT 系统的PE线属于直接接地,变电站基本都保留着完整的接地网,给PE线与接地网的连接带来了方便。

另外,装置的外露导电部分也能与至PE线直接接地,而电源零线与PE线隔离后对触电保护器的准确动作有着较大的保护意义。

变电站接地网施工方案一、引言变电站是电力系统中重要的设备之一，负责电能的变换、传输和分配。

为了保证变电站的安全运行，接地系统是一个至关重要的组成部分。

接地网是变电站接地系统的核心部分，其作用是将电流引至地，从而确保设备和人员的安全。

本文档将介绍变电站接地网施工方案，确保接地网的质量和稳定性。

二、施工前准备1.施工前的调查和勘察：根据变电站的设计图纸和相关要求，进行施工现场的调查和勘察，了解地质情况、环境因素以及井孔位置等信息。

2.材料准备：根据设计要求和技术规范，准备好所需的接地网材料，包括导体、接地装置、电焊机等设备和工具。

三、施工步骤1.井孔施工：根据设计要求和施工现场的实际情况，选择合适的井孔位置，进行井孔的挖掘和加固工作。

井孔的深度和直径应根据设计要求进行确定，确保井孔的稳定性和满足导体敷设的需求。

2.导体敷设：根据设计要求，选择适当的导体材料，并按照设计图纸进行布置。

导体的敷设应符合技术规范，保持良好的接地效果。

在敷设过程中，注意导体之间的间距和连接的牢固性，避免出现接地点接地电阻过大的情况。

3.接地装置安装：接地装置的安装位置应根据设计要求进行确定，保证接地网的连续性和均匀性。

接地装置的选择应符合技术要求，并通过必要的检测确保其性能和质量。

4.接地线连接：在接地网的施工过程中，需要将各部分的导体和接地装置进行连接。

连接应采用可靠的焊接或螺栓紧固方式，确保接地线的连续性和稳定性。

5.接地测试：在接地网施工完成后，需要进行接地测试以验证接地系统的质量和效果。

测试方法包括接地电阻测试和接地电势测试等，测试结果应符合技术规范和设计要求。

四、施工安全措施1.施工人员应具备相关的电力工作证书，并严格按照安全操作规程进行施工。

2.施工现场应设置警示标识和临时隔离措施，确保施工安全。

3.施工过程中应注意防止火灾、触电和坍塌等事故的发生，做好安全防护措施。

五、施工质量验收1.施工完成后，应进行施工质量验收。

变电站主接地网施工工艺流程及操作要点一、施工准备阶段1.根据设计方案和施工图纸进行工程准备，确定施工队伍和分工。

2.检查施工现场，确保施工所需的基础设施和材料准备就绪。

3.准备安全措施和个体防护用具，确保施工过程中的安全和人身防护。

4.对施工人员进行必要的技术培训和安全教育。

二、施工组织阶段1.根据设计方案和施工图纸，确定主接地网的铺设路径和布置方式。

2.在施工路径上进行地质勘测，确定接地体埋深和尺寸。

3.进行土质试验，确保接地体与土壤接触良好，并满足接地电阻要求。

4.根据地质条件选择适用的工具和设备，用于挖掘和铺设接地体。

5.进行土壤改良和处理，确保接地体的有效接地。

6.按照设计要求和规范，安装接地体和接地体连接件。

7.进行接地体的测试和测量，确保接地电阻符合设计要求。

8.安装主接地网的引出线和连接线，进行可靠的电气连接。

9.安装主接地网的接地刀闸和接地阻抗测量装置。

三、施工质量检验阶段1.对主接地网进行全面检查，确保施工质量和符合要求。

2.进行接地电阻的测量和测试，确保接地电阻满足设计要求。

3.进行引出线和连接线的绝缘电阻测试，确保绝缘性能良好。

4.检查接地体和接地连接件的紧固情况，确保电气连接可靠。

5.对接地刀闸和接地测量装置进行功能测试，确保正常工作。

6.对施工过程中的安全措施和个体防护进行检查和评估。

四、施工总结和文件归档阶段1.对施工过程中的问题和不足进行总结和分析，制定改进措施。

2.归档施工图纸、测试记录、工程结算等相关文件，便于日后追溯和管理。

3.编制主接地网的施工报告和竣工验收报告，向相关部门进行报备和备案。

总结：变电站主接地网的施工工艺流程主要包括施工准备阶段、施工组织阶段、施工质量检验阶段和施工总结和文件归档阶段。

在施工过程中，要重视安全措施和个体防护，严格按照设计要求和规范进行施工。

施工完成后，要进行全面检查和测试，确保接地电阻、绝缘电阻等指标符合要求。

并及时总结施工经验，归档相关文件和报告。

变电站电气一次主接地网施工技术要点摘要：为了避免在变电站的应用过程中发生问题，需要在接地网络施工前，对其进行科学的设计，此外还需要注重基础建设、建造完毕之后的验收和后期使用期间的维修。

由于某些变电所的地质条件比较差，因此在实际运行中，接地电阻与实际运行中的电阻并不相符。

所以，这就要求施工人员要结合施工现场状况进行准确分析，从而制订出一套更为科学的施工计划，将接地电阻尽量提升到所需的程度，从而让电气一次主接地网在施工后获得良好的结果。

关键词：变电站电气；一次主接地网；施工技术引言电气一次主接地网工程是变电所的重要组成部分。

在该项目建设中，要最大程度控制和降低工程成本，减少工程量，减小施工安全的风险，保证该项目可以成功建成并交付使用。

要达到这个目的，就一定要注意合理设计电气一次主接地网，按照基本的设计需求，采用行之有效的措施，使设计更加科学、高效，降低施工难度和安全风险，推动一次主接地网的建设与发展，提升它的运营效能，更好的为广大用电客户提供了便利。

1、变电站电气一次主接地网设计原则变电站电气一次主接地网的设计原则是：（1）在电气一次主接地网的设计中，要充分考虑到规划好的电力负荷总量以及预计需要的变电容量等方面的具体要求；(2)变电所主要电力线路的一次配线应该是可靠、灵活的；(3)在进行电气一次主接地网设计时，应尽可能减小占用的空间，选用具有良好性能和体积的设备，使变电站电气一次主接地网的设计更加合理，既节省了资源，又符合变电站的实际运行情况；(4)具有较高的可靠性、较低的噪音和较低的检修率；(5)具有较高的工作效率和较低的通信代码差错率。

2、一次主接地网在设计中存在的问题在电力系统发展过程中，由于多种原因，使得接地系统的稳定运转受到了很大威胁，利用常规技术手段，已不能很好地解决这些问题。

2.1地网质量不合格因为地网的建造技术是把地网直接埋到地面，因此土壤中的各种物质会腐蚀未经过任何处理的地网，在埋之前若不进行好的保护，会对地网的性能造成很大影响，严重的还会造成地网自燃等意外。

第1篇一、项目背景随着我国经济的快速发展，电力需求日益增长，变电站作为电力系统的重要组成部分，其安全稳定运行对整个电力系统的安全运行至关重要。

接地网作为变电站安全防护的关键设施，对变电站的安全运行具有重要作用。

为确保变电站接地网的施工质量，提高变电站的安全运行水平，特制定本施工方案。

二、施工目标1. 确保接地网施工质量，达到设计要求；2. 按时完成施工任务，确保变电站按期投运；3. 保障施工人员安全和设备安全；4. 确保施工过程中对环境的影响降至最低。

三、施工范围1. 变电站接地网施工；2. 接地网与变电站设备、构筑物的连接；3. 接地网接地电阻测试。

四、施工准备1. 技术准备：熟悉施工图纸，了解接地网设计要求，掌握相关施工技术；2. 材料准备：准备接地网材料、接地模块、接地棒、接地线等；3. 设备准备：准备挖掘机、装载机、接地电阻测试仪等施工设备；4. 人员准备：组织施工队伍，明确各岗位职责，进行技术交底；5. 环境准备：确保施工现场环境安全，做好排水、防尘、防火等工作。

五、施工工艺1. 施工测量：根据设计图纸，确定接地网位置、尺寸，并进行测量放线；2. 土方开挖：采用挖掘机进行土方开挖，确保开挖深度符合设计要求；3. 基础处理：对基础进行平整、夯实，确保基础坚实可靠；4. 接地网铺设：将接地网材料铺设在基础之上，确保接地网平铺、紧贴基础；5. 接地模块安装：将接地模块按照设计要求安装在地网上，确保接地模块与地网连接牢固；6. 接地棒、接地线连接：将接地棒、接地线与接地模块连接，确保连接牢固可靠；7. 接地网接地电阻测试：对接地网进行接地电阻测试，确保接地电阻符合设计要求。

六、施工质量控制1. 施工前对施工人员进行技术交底，确保施工人员掌握施工技术；2. 施工过程中严格执行施工工艺，确保施工质量；3. 对施工过程中的关键工序进行检验，确保符合设计要求；4. 施工完成后对接地网进行接地电阻测试，确保接地电阻符合设计要求；5. 做好施工记录，为工程验收提供依据。

变电站接地网施工方案一、方案背景介绍随着电力行业的迅猛发展，变电站接地网作为保障变电站安全稳定运行的重要部分，具有不可替代的作用。

为确保变电站接地网施工过程中的安全与高效，本方案旨在详细介绍变电站接地网施工的步骤和要求。

二、施工前准备1. 确定施工范围：根据变电站的规模和需求，明确接地网的施工范围，并进行测量和标示。

2. 编制施工方案：根据变电站的实际情况，编制接地网的施工方案，包括施工工艺、施工流程和安全预警措施等。

3. 采购与储备：根据施工方案，确定所需材料和设备，并及时采购储备，确保施工期间物资供应充足。

三、施工步骤1. 接地体准备工作（1）挖掘：根据设计要求和地质条件，对接地体进行挖掘，确保挖掘的深度和宽度符合规范要求。

（2）清理：清理挖掘出的土壤和杂物，确保接地体的表面光洁，并清除与接地体相关的障碍物。

（3）浇筑：根据设计要求，进行接地体混凝土的浇筑，保证混凝土的质量和密实度。

2. 引下线施工（1）定位：根据设计要求，确定引下线的位置和走向，并进行精确定位和标明。

（2）铺设：根据设计要求，进行引下线的铺设，保证线路的规范和牢固。

（3）固定：使用专用固定夹具将引下线固定在接地体的适当位置，确保牢固可靠。

3. 竖直接地网施工（1）固定极柱：根据设计要求，选用合适的极柱，进行固定和安装，保证极柱的垂直度和稳定性。

（2）搭设支撑架：根据设计要求，搭设支撑架，用于固定和支撑竖直接地网。

（3）铺设导体：将导体按照设计要求铺设在竖直接地网支撑架上，保证导体的规范和整齐。

4. 水平接地网施工（1）固定安装：根据设计要求，选用合适的固定件和材料，将水平接地网牢固地安装在接地体上。

（2）焊接连接：将水平接地网与竖直接地网进行焊接连接，保证连接紧密和导通性能良好。

（3）接地线连接：将接地线与水平接地网进行连接，确保接地网的完整性和可靠性。

四、施工安全措施1. 施工现场设置警示标志，确保施工区域的警示和提示。

变电站电气一次主接地网施工技术要点摘要：近年来，随着我国社会经济和人们生活质量的提高，电力资源需求量逐渐提高，所以要高度关注变电站设计工作，确保变电站施工质量，为变电站安全稳定运行奠定坚实基础，进而满足人们用电的需求量。

本文就对变电站电气一次接地网施工技术要点进行深入探讨。

关键词：变电站；电气一次；主接地网；施工变电站接地网的施工对相关设备的安全以及人员的生命安全有着很大的影响，需要提前做好接地网的设计工作，在基建、验收和维护中保证设计的质量，防止事故发生。

有些变电站的建设会受到地理环境的影响和限制，导致变电站的接地电阻值的设计不能达到实际要求的标准，需要在实际工作中，结合施工的实际情况，提前确定施工设计方案，保证电气一次主接地网施工达到最初的标准。

1、变电站电气一次主接地网设计的基础工作对于变电站电气一次主接地网的设计工作而言，其可以分为以下两个方面：①相关人员在进行变电站设计时要收集接地网的设计资料，并对其中涉及的参数和数据进行分析。

同时，设计人员还要对以前设计的变电站的运行情况进行研究，并将获取到的信息作为参考来完善接地网的设计方案。

然而，在实际接地网设计工作开展时，需要的信息数据较多，且先前变电站的研究数据存在一定的局限性，就需要设计人员采取相关的试验来对数据和信息进行分析，只有在获取准确信息数据的基础上，才能提高接地网设计的质量；②对于接地网的设计而言，其存在的种类繁多，这就需要设计人员在开展设计工作时对施工区域进行考察，选取最符合要求的接地网样式。

此外，设计人员还要反复检查接地网设计的技术指标，并确保其符合相关规定的要求，这样才能为后期变电站的建立提供良好的便利条件。

2、变电站电气一次主接地网在设计中存在的问题随着变电站运行负荷的增大，电气一次接地网在运行的过程中容易出现问题，进而影响了供电的质量。

在电气一次主接电网设计中容易出现下述问题:在工程接地设计的过程中，首先要做好土壤电阻率的测量工作，但是受测量设备、测量方法等因素的影响，导致土壤电阻率测量工作的质量受到影响，在一定程度上降低了工程接地设计工作的质量。
