ZR 3920颗粒物采样器操作规程讲解

全自动颗粒物采样器设备操作规程1 目的

为了保证检测所用的所有仪器设备得到受控管理, 保证检测设备得到正确使用、日常维护以及测试人员的人身安全, 确保检测数据的准确性及可靠性。

2 适用范围

适用于本公司与采样活动有关的人员对使用仪器设备的控制管理。

3 引用文件

MH1200-A全自动颗粒物采样器使用说明书

4 技术参数

4.1 主要测量精度

主要参数 颗粒物采样 工况条件

采样流量 计前温度 计前压力 环境温度 大气压

参数范围 （60-130）L/min （-50～99.9）℃ （-10～0）kPa （-50～99.9）℃ （50～130）kPa

分辨率 0.1 L/min 0.1℃ 0.01 kPa 0.1℃ 0.01 kPa

准确度 优于±2.0% 优于±1.0℃ 优于±0.4 kPa 优于±1.5℃ 优于±0.4 kPa

4.2 采样参数

项目 采样方式 采样时间 加热控温

负载能力

手动采样 自动采样 单次采样时间 采样间隔时间 采样次数 加热控温设定

参数

范围 即时采样：独立采样 0～7天任

意时刻 1分钟～24小时 1分钟～24小时 1～8次，单独或循环采样 （+5～32）℃ 100 L/min采样时可克服阻力6

kPa以上 平行样

独立样

5 操作步骤

5.1采样前准备

①采样点的选择，采样点附近不宜有局部污染物，距公路至少20米。②采样周围应开阔，与建筑物的距离至少是建筑物高度的2倍。③采样位置距绿色乔木或灌木绿化带的距离应大于

15米。④采样位置距离地面3-15米，距基础底面1.5米。

5.2 管路连接

5.2.1首先查看颗粒物采样孔中的防尘网中是否有杂物，如有需先清理杂物。 5.2.2 采样头安装，根据采样需要选取合适的切割器，滤膜毛面向上装入采样头，将采样头旋入颗粒物采样孔中。

5.2.3将采样器固定在三脚架上。

5.3开机

连接好电源线，打开电源开关，仪器进入开机自检界面，查看环温大气压等参数是否正常。

1 自动换膜颗粒物采样器作业指导书

1.目的

为了规范环境空气颗粒物采样工作流程，阐明自动换膜颗粒物采样器的操作规程及日常维护保养，特制订本操作规程。

2.适用范围

适用于本公司质控实验室颗粒物手工监测采样器的使用。

3.依据

《环境空气 PM10和PM2.5的测定 重量法》（HJ 618-2011）；

《环境空气颗粒物（PM2.5）手工监测方法（重量法）技术规范》（HJ 656-2013）；

《环境空气颗粒物（PM10和PM2.5）连续自动监测系统运行和质控技术规范》（HJ 817-2018）。

4.要求

4.1.保证人员对任务要求理解清楚到位并且持证上岗。

4.2.保证车辆满足任务要求。

4.3需要的仪器设备（温湿度计、气压表、流量计、采样器等）经校准合格，满足相应工作需求。

4.3.1滤膜：根据样品采集目的可选用玻璃纤维滤膜、石英滤膜等无机滤膜或聚氯乙烯、聚丙烯、混合纤维素等有机滤膜。滤膜对 0.3μm 标准粒子的截留效率不低于 99％。空白滤膜进行平衡处理至恒重，称量后，放入干燥器中备用。

4.3.2 分析天平：感量 0.1mg 或 0.01mg。

4.3.3 恒温恒湿箱：箱内空气温度在（15～30）°C 范围内可调，控温精度±1°C；箱内空气相对湿度应控制在（50±5）%。恒温恒湿箱可连续工作。

4.3.4 干燥器：内盛变色硅胶。

4.3.5 温湿度计：测量范围温度 -20 ～60℃、湿度10～95%RH

2 4.3.6 滤膜保存盒：用于存放滤膜或滤膜夹的滤膜筒或滤膜盒，应使用对测量结果无影响的惰性材料制造，确保滤膜不粘连，方便存放。

4.3.7 采样器：经检定合格，配件齐全，确保实时采集环境空气中的颗粒物到滤膜上。

5.分析方法

5.1 方法原理：

分别通过具有一定切割特性的采样器，以恒速抽取定量体积空气，使环境空气中 PM10 和 PM2.5 被截留在已知质量的滤膜上，根据采样前后滤膜的重量差和采样体积，计算出 PM10和 PM2.5 浓度。

1 便携颗粒物监测仪安全操作及保养规程

前言

颗粒物污染是当今世界面临的严重环境问题之一。为了更好地把握空气质量的变化，颗粒物监测仪被广泛应用于各种领域。本文将介绍便携颗粒物监测仪的安全操作及保养规程，以确保监测结果的准确性和操作者的安全。

常见便携颗粒物监测仪的组成

1. 采样头：负责采集空气中的颗粒物。

2. 操作模块：控制和显示采集到的颗粒物数据。

3. 电源模块：提供供电和充电功能。

4. 传感器：测量颗粒物的种类和浓度。

安全操作规程

1. 在使用前，必须仔细阅读使用说明书并正确理解操作流程，按照正确的步骤操作。

2. 操作人员应该戴上防护手套和口罩以保护自身安全，并避免对仪器的二次污染。

3. 在操作时，不要打开、拆卸或改变各个部件的顺序和位置，避免不必要的损坏设备导致监测结果出现偏差。

4. 在环境温度较低或较高时使用仪器应先适应后使用,避免温度过高或过低对仪器产生伤害。 2 5. 使用前，应检查传感器是否灰尘较多或者被污染，如发现污染应该及时清理并调校。

6. 不要使用含有酸碱等有害化学物质的气体进行检测。

7. 避免仪器受到水、湿气、震动、强磁场等外界因素的影响以保证监测结果的准确性。

保养规程

1. 在采样操作之前，应及时清洗仪器，保持表面干净，以确保手持部分和采样头不致二次污染。

2. 使用后应及时清洗、消毒，并将仪器放在干燥、通风、不受压力的环境中储存，以避免受潮、震动等影响。

3. 定期校准和调试仪器，保持仪器故障率的低和可靠性能。

4. 每次使用后，应及时将仪器内部的颗粒物样品等物体清理干净，以免对仪器造成污染或损伤，严重时影响到仪器的精度或导致故障。

总结

本文详细介绍了便携颗粒物监测仪的安全操作及保养规程。使用便携颗粒物监测仪进行空气质量监测，必须遵守严格的操作规程，以确保结果准确和人员安全。除此之外，也需要定期维护保养仪器，以保证其可靠性能和长久使用。做好这些工作，能够将便携颗粒物监测仪的工作发挥到极致，为全民健康服务。

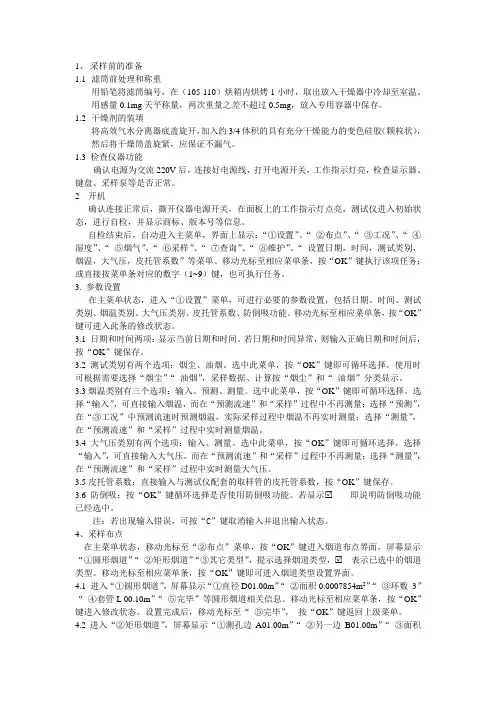

1、 采样前的准备

1.1 滤筒前处理和称重

用铅笔将滤筒编号，在（105-110）烘箱内烘烤1小时，取出放入干燥器中冷却至室温。用感量0.1mg天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。

1.2 干燥剂的装填

将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保证不漏气。

1.3 检查仪器功能

确认电源为交流220V后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

2 开机

确认连接正常后，撕开仪器电源开关，在面板上的工作指示灯点亮，测试仪进入初始状态，进行自检，并显示商标、版本号等信息。

自检结束后，自动进入主菜单，界面上显示：“①设置”、“ ②布点”、“ ③工况”、“ ④湿度”、“ ⑤烟气”、“ ⑥采样”、“ ⑦查询”、“ ⑧维护”、“ 设置日期，时间，测试类别，烟温，大气压，皮托管系数”等菜单。移动光标至相应菜单条，按“OK”键执行该项任务；或直接按菜单条对应的数字（1~9）键，也可执行任务。

3. 参数设置

在主菜单状态，进入“①设置”菜单，可进行必要的参数设置，包括日期、时间、测试类别、烟温类别、大气压类别、皮托管系数、防倒吸功能。移动光标至相应菜单条，按“OK”键可进入此条的修改状态。

3.1 日期和时间两项：显示当前日期和时间。若日期和时间异常，则输入正确日期和时间后，按“OK”键保存。

3.2 测试类别有两个选项：烟尘、油烟。选中此菜单，按“OK”键即可循环选择。使用时可根据需要选择“烟尘”“ 油烟”，采样数据、计算按“烟尘”和“ 油烟”分类显示。

3.3烟温类别有三个选项：输入、预测、测量。选中此菜单，按“OK”键即可循环选择。选择“输入”，可直接输入烟温，而在“预测流速”和“采样”过程中不再测量；选择“预测”，在“③工况”中预测流速时预测烟温，实际采样过程中烟温不再实时测量；选择“测量”，在“预测流速”和“采样”过程中实时测量烟温。
