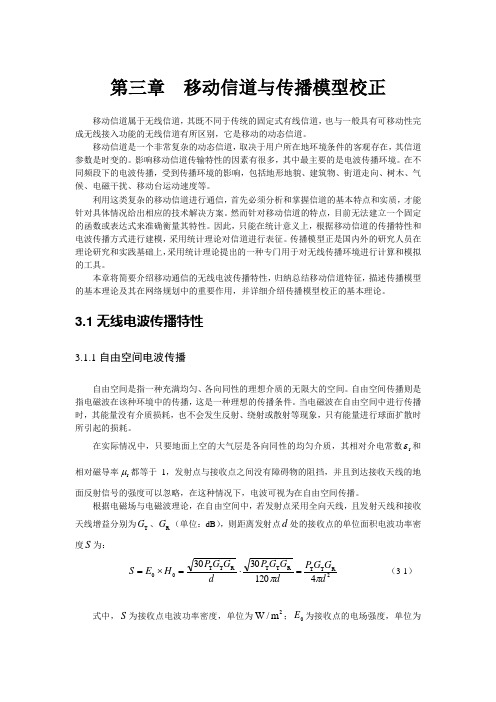

第三章 移动信道与传播模型校正 移动信道属于无线信道，其既不同于传统的固定式有线信道，也与一般具有可移动性完成无线接入功能的无线信道有所区别，它是移动的动态信道。

移动信道是一个非常复杂的动态信道，取决于用户所在地环境条件的客观存在，其信道参数是时变的。

影响移动信道传输特性的因素有很多，其中最主要的是电波传播环境。

在不同频段下的电波传播，受到传播环境的影响，包括地形地貌、建筑物、街道走向、树木、气候、电磁干扰、移动台运动速度等。

利用这类复杂的移动信道进行通信，首先必须分析和掌握信道的基本特点和实质，才能针对具体情况给出相应的技术解决方案。

然而针对移动信道的特点，目前无法建立一个固定的函数或表达式来准确衡量其特性。

因此，只能在统计意义上，根据移动信道的传播特性和电波传播方式进行建模，采用统计理论对信道进行表征。

传播模型正是国内外的研究人员在理论研究和实践基础上，采用统计理论提出的一种专门用于对无线传播环境进行计算和模拟的工具。

本章将简要介绍移动通信的无线电波传播特性，归纳总结移动信道特征，描述传播模型的基本理论及其在网络规划中的重要作用，并详细介绍传播模型校正的基本理论。

3.1无线电波传播特性3.1.1自由空间电波传播自由空间是指一种充满均匀、各向同性的理想介质的无限大的空间。

自由空间传播则是指电磁波在该种环境中的传播，这是一种理想的传播条件。

当电磁波在自由空间中进行传播时，其能量没有介质损耗，也不会发生反射、绕射或散射等现象，只有能量进行球面扩散时所引起的损耗。

在实际情况中，只要地面上空的大气层是各向同性的均匀介质，其相对介电常数r ε和相对磁导率r μ都等于1，发射点与接收点之间没有障碍物的阻挡，并且到达接收天线的地面反射信号的强度可以忽略，在这种情况下，电波可视为在自由空间传播。

根据电磁场与电磁波理论，在自由空间中，若发射点采用全向天线，且发射天线和接收天线增益分别为T G 、R G （单位：dB ），则距离发射点d 处的接收点的单位面积电波功率密度S 为：2R T T R T T R T T 0041203030dG G P d G G P d G G P H E S ππ=⋅=⨯= （3-1）式中，S 为接收点电波功率密度，单位为2W /m ；0E 为接收点的电场强度，单位为V/m ；0H 为接收点的磁场强度，单位为A/m ；T P 为发射点的发射功率，单位为W ；d 为接收点到发射点之间的距离，单位为m 。

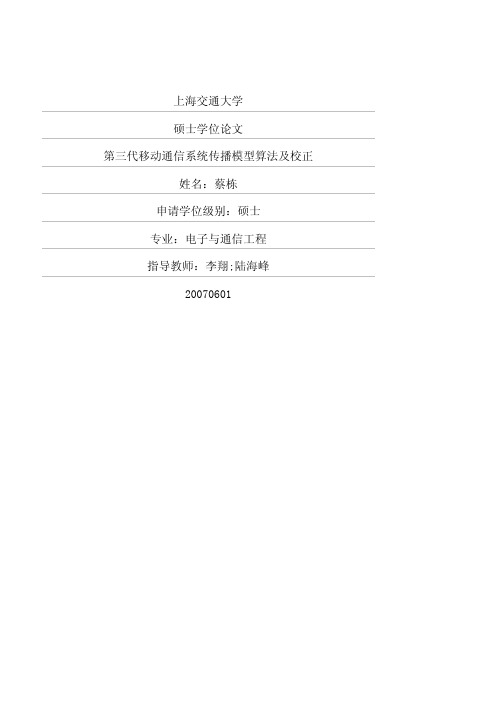

上海交通大学硕士学位论文第三代移动通信系统传播模型算法及校正姓名：蔡栋申请学位级别：硕士专业：电子与通信工程指导教师：李翔;陆海峰20070601摘 要在3G飞速发展的时刻，网络规划成为研究热点。

网络规划很大程度上决定了网络的结构，对网络投资以及服务质量起着决定性作用，是网络发展的基础。

而网络的质量则是网络规划的重中之重。

信号质量是衡量网络规划的关键因素，主要取决于发射端和接收端之间的传播条件，路径损耗则是体现传播条件的关键指标，而无线传播模型是预测路径损耗的有效工具。

也就是说，传播模型校正是3G无线网络规划的基础，传播模型的准确与否关系到小区规划是否合理，运营商是否比较经济合理的投资且满足了用户的需求。

由于现在模型校正主要是由计算机软件完成，本文首先介绍了两种地图图层计算方法：逐点分析法和射线法；随后介绍了几种常用的传播模型，对模型中参数的算法和取值都做了详细的研究和说明，并在此基础上研究了当今在3G无线网络规划中的最小二乘算法和线性回归算法，以及进行模型校正的计算流程。

本文同时也介绍了实际进行传播模型校正的工作流程，包括工具准备，线路选定，数据采集，数据处理。

最后通过现场实际测量的无线电波传播损耗与计算机模拟的传播损耗进行比对，验证结果表明，本文所提出的算法有较好的性能，通过软件对传播模型进行校正，能够真实反映实际的无线传播环境，为3G网络规划工作提供准确的依据。

关键词：3G技术,传播模型算法,传播模型校正ABSTRACTNetwork programming is becoming hot for research under the rapid development of 3G in nowadays. The network planing determines the structure of network to a great extent and is critical to network investment and service quality. It is the foundation to network development, while the network quality is the most important to network planing. Signal quality is a key factor to measure the network planing, which is mainly determined by the condition of transmission between transmitter and receiver. Path loss is the key index to reflect the condition of transmission, and the wireless propagation model is an effective tool to forecast the path loss. In another word, propagation model tuning is the basis of 3G wireless network planing. The accuracy of propagation model is related to a rational sector planing and the operator’s economical investment rationally and still satisfies the customers. Now the model tuning is mainly completed by computer software, so firstly the article introduces two algorithm of map layer which is point-to-point analysis Method and ray Method. Then it recommends some propagation models that are used widely. It also provides the detail research and explanation of the algorithm and value to parameters of these models, and the further research of the method of least square and the linearity regression method in the 3G wireless network propagation and calculate process of model rectification. The article also presents the process of propagation model rectification in reality which including tools preparation, route selection, data collection and data processing. Lastly by comparing the wireless transmit loss measured on-site with that simulated by computer, it proves that the arithmetic recommended by this article has the fairly good function. Rectify the propagation model by software is able to reflect a true wireless propagation environment and provide accurate basis to 3G network planing.KEY WORDS:the third-generation technology, propagation model algorithm, propagation model tuning上海交通大学学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。

第十一章思考题与习题1．无线网络规划的流程是什么？2．为什么要进行传播模型校正？其方法是什么？答：因为我们通常所说的传播模型都是基于大量测量数据的统计模型，但统计模型最大的先天性弱点是因为每一个模型的提出都与某些特定的地形地物有关系，每个模型都只是客观上反映了进行模型修正的这些地区，而事实上由于各个地区、各个不同的城市，其地物地貌有着很大的不同，特别在我国，地域广阔、地理类型多样、各地的地形地貌千差万别、城市规模也各不相同，所以当要把一个模型应用到其它地区时，必须对模型的一些参数进行修正。

传播模型校正方法是通过连续波（CW）测试来获取某一地区各点位置上特定长度L的本地均值，从而利用这些本地均值来对该区域的传播模型进行校正，得到本区域内信号传播的慢衰落变化特性。

3．链路预算的目的是什么？为什么要求做到上下行链路的平衡？答：链路预算的是为了确定覆盖半径。

因为基站的覆盖效果是由上行、下行统一决定的，取决于性能较差的一方。

要想使整个系统的性能比较好并且所付出的成本又是最低的，在保证性能的同时要尽量减小所允许的传输路径损耗，所以一个良好的系统必须考虑上下行信号达到平衡。

4．如何理解“在远郊和农村地区，基站布设要受限于基站的覆盖，而在密集市则主要受限于基站的容量”？答：基站布设由基站的覆盖和基站的容量两者共同决定，其真正的覆盖范围由这两者中一个较小的半径确定。

在远郊和农村地区，由于用户比较分散，由基站容量所决定的覆盖半径比较大，此时相对来说，基站的高度所提供的覆盖半径较小，所以此时基站布设要受限于基站的覆盖；而在密集市用户比较多，要满足用户的需要，使在此覆盖范围的用户能正常通信，则此时基站的覆盖半径自然就比较小，这样由基站高低所决定的覆盖半径对1基站的布设就没有影响了。

5．在GSM 900MHz频段，中国移动拥有19MHz带宽，中国联通拥有6MHz带宽，请问若采用3×3频率复用方式，理论上基站的最高配置站型是什么？若采用4×3频率复用方式呢？答：中国联通采用3x3频率复用方式时，有29个可用频点（因为有一个用去与移动共用），理论上基站的最高配置站型是S3/3/3，采用4X3频率复用方式时，理论上基站的最高配置站型是S3/2/2。

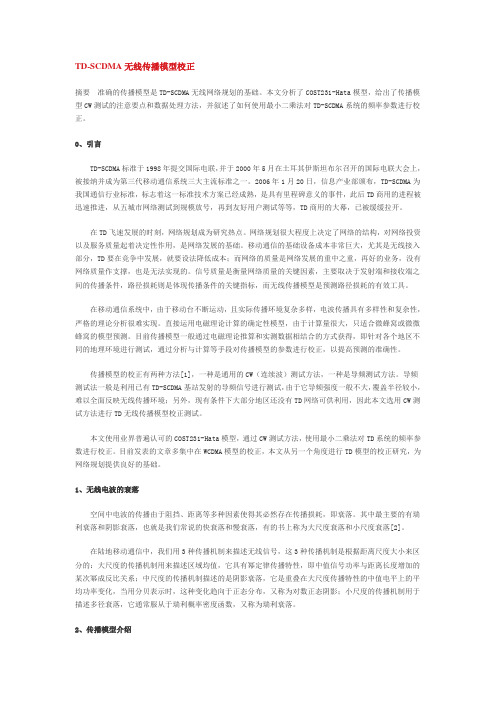

TD-SCDMA无线传播模型校正摘要准确的传播模型是TD-SCDMA无线网络规划的基础。
