CW测试与传播模型校正1. 引言CW测试（Continuous Wave Testing）是一种常用的无线通信测试方法，用于评估无线信号在不同环境下的性能和传播模型的准确性。
传播模型是用来描述无线信号在空中传播时的衰减和传播路径损耗的数学模型。
在实际应用中，校准传播模型的准确性非常重要，可以帮助优化网络规划、增强信号覆盖和容量。
本文将介绍CW测试的基本原理和常见的传播模型，以及如何校正传播模型以提高测试结果的准确性。
2. CW测试原理CW测试是一种基于连续波信号的测试方法，通过发射一个连续的无线信号，然后在接收端进行测量和分析。
CW测试可以测量信号强度、信噪比、误码率等参数，反映无线信号在不同环境下的表现。
CW测试的基本原理是利用接收到的信号强度来推导传播路径损耗。
通过对信号强度和距离之间的关系建立数学模型，就可以预测信号在不同距离下的衰减情况。
根据测试结果，可以对传播模型进行校正，提高预测准确性。
3. 常见传播模型在无线通信领域，有很多常用的传播模型可以用来描述无线信号在空中传播时的特性。
以下是一些常见的传播模型：3.1. 距离衰减模型距离衰减模型是最基本的传播模型之一，它假设信号在传输过程中以固定的速率衰减。
最常见的距离衰减模型是自由空间路径损耗模型和两线地模型。
3.2. Okumura-Hata模型Okumura-Hata模型是一种经验模型，适用于城市和郊区环境的信号传播预测。
它考虑了地物的反射、绕射和散射效应，可以较准确地预测信号的覆盖范围和传输距离。
3.3. COST 231模型COST 231模型是一种适用于城市环境的传播模型，考虑了建筑物和地面信号的反射、绕射和散射效应。
该模型基于多项式拟合方法，具有较高的预测准确性。
3.4. ITU-R P.1411模型ITU-R P.1411模型是一种适用于城市和郊区环境的传播模型，考虑了地物的反射、绕射和散射效应，以及信号的多径传播。
该模型有多个版本，可以根据具体的测试环境选择合适的版本。
基于最小二乘法的TD-LTE传播模型校正研究
宋媛媛;王萍;张庆芳;程光军
【期刊名称】《电子测量技术》
【年(卷),期】2015(0)1
【摘要】基于线性最小二乘法,采用经典的SPM模型,在现有TD-LTE系统的传播模型——COST231-Hata模型的基础上,根据上海市热点地区实测所得的数据进行模型校正和改进,通过校正得到SPM模型的新的模型参数。
将新的参数模型与实测数据进行仿真对比和误差分析,看出新的参数模型预测的数据和实测数据更为接近,校正后的误差也在可接受的参考标准误差范围内,校正后SPM模型与当地的环境相匹配。
最后给出了校正结果,为TD-LTE网络规划奠定了一定的理论基础,同时为运营商采用无线网络规划软件进行基站的覆盖范围预测提供更为准确的参考模型。
【总页数】4页(P123-125)
【关键词】TD-LTE;模型校正;最小二乘法;SPM模型
【作者】宋媛媛;王萍;张庆芳;程光军
【作者单位】中国科学院上海微系统与信息技术研究所
【正文语种】中文
【中图分类】TN929.5
【相关文献】
1.基于路测数据的TD-LTE传播模型校正研究 [J], 范云强;张红霞;
2.基于TD-LTE的隧道无线传播模型校正研究 [J], 徐亚顺;刘晓娟
3.基于路测数据的TD-LTE传播模型校正研究 [J], 范云强;张红霞
4.基于TD-LTE路测数据的无线传播模型校正 [J], 徐皓;丁智
5.一种基于多元线性回归算法的TD-LTE网络规划\r传播模型校正算法 [J], 姜博;李晓坪
因版权原因，仅展示原文概要，查看原文内容请购买。

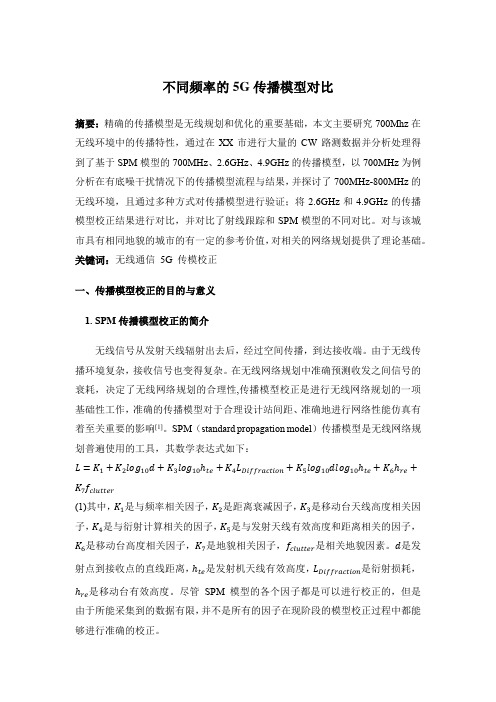

不同频率的5G传播模型对比摘要：精确的传播模型是无线规划和优化的重要基础，本文主要研究700Mhz在无线环境中的传播特性，通过在XX市进行大量的CW路测数据并分析处理得到了基于SPM模型的700MHz、2.6GHz、4.9GHz的传播模型，以700MHz为例分析在有底噪干扰情况下的传播模型流程与结果，并探讨了700MHz-800MHz的无线环境，且通过多种方式对传播模型进行验证；将2.6GHz和4.9GHz的传播模型校正结果进行对比，并对比了射线跟踪和SPM模型的不同对比。
对与该城市具有相同地貌的城市的有一定的参考价值，对相关的网络规划提供了理论基础。
关键词：无线通信5G 传模校正一、传播模型校正的目的与意义1. SPM传播模型校正的简介无线信号从发射天线辐射出去后，经过空间传播，到达接收端。
由于无线传播环境复杂，接收信号也变得复杂。
在无线网络规划中准确预测收发之间信号的衰耗，决定了无线网络规划的合理性,传播模型校正是进行无线网络规划的一项基础性工作，准确的传播模型对于合理设计站间距、准确地进行网络性能仿真有着至关重要的影响[1]。
SPM（standard propagation model）传播模型是无线网络规划普遍使用的工具，其数学表达式如下：L=K1+K2log10d+K3log10ℎte+K4L Diffraction+K5log10dlog10ℎte+K6ℎre+K7f clutter(1)其中，K1是与频率相关因子，K2是距离衰减因子，K3是移动台天线高度相关因子，K4是与衍射计算相关的因子，K5是与发射天线有效高度和距离相关的因子，K6是移动台高度相关因子，K7是地貌相关因子，f clutter是相关地貌因素。
d是发射点到接收点的直线距离，ℎte是发射机天线有效高度，L Diffraction是衍射损耗，ℎre是移动台有效高度。
尽管SPM 模型的各个因子都是可以进行校正的，但是由于所能采集到的数据有限，并不是所有的因子在现阶段的模型校正过程中都能够进行准确的校正。

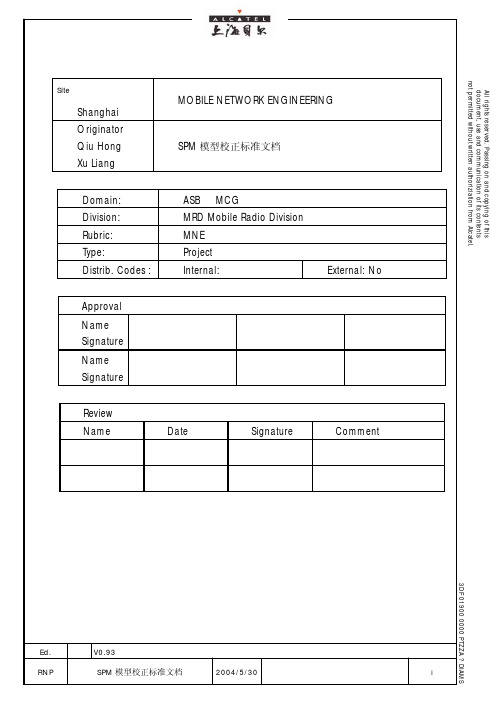

All rights reserved. Passing on and copying of this document, use and communication of its contents not permitted without written authoriziation from Alcatel.All rights reserved. Passing on and copying of this document, use and communication of its contents not permitted without written authoriziation from Alcatel.All rights reserved. Passing on and copying of this document, use and communication of its contents not permitted without written authoriziation from Alcatel.3DF 01900 0000 PTZZA ?前言传播模型校正是进行无线网络规划的一项基础性工作，准确的传播模型对于合理地设计站间距、准确地进行网络性能仿真有着至关重要的影响，本文档立足于Alcatel 的标准传播模型（SPM 模型），阐述了模型校正工作的方法和流程。
