水冷全热回收机组特点

热回收系统随着国家对节能减排的倡导，热回收系统的应用也越来越广泛。

使用普通的集中空调系统总是有许多的冷凝热被直接排放到大气，造成能源浪费的加大，并且存在对周围环境的热污染。

如果能将冷凝热全部或部分回收用来加热生活热水或用于恒温恒湿机的再热，不但可以减少冷凝热对环境造成的污染，而且可以节省能源（电、油、煤等）。

本公司专业承接包括水冷式机组和风冷式机组的部分热回收或全热回收系统工程，以及对室内排气的热回收工程。

（1）、空压机热回收应用空气压缩机在工作过程中所耗废的电能转变为热量后经冷却器被冷却介质(水或空气)白白带走,实际上约有75-85%的热量完全可以被回收利用。

璟赫机电可通过对空压机原有油冷系统的改造，在油冷却回路中利用热交换器及温控元器件等构成运行时独立于原机系统的空压机热回收系统，系统工作高效可靠，并且几乎不影响原空压机之工作，空压机品牌、机型及结构不受限。

热回收实例参考图片a、空压机热回收、废热回收的典型应用 1）可作为其它液体介质的加热；2）可作为锅炉补水的预加热；经过预热可节约锅炉能耗约10%； 3）可为中央空调系统提供热水使用；4）可作为生活用热水源b、利用空压机产生的废热气，与室外冷空气混合，提高基础空气温度。

中央补气空调箱注：夏季风阀1开启，风阀2关闭，空压热气直接排至室外；冬季风阀1关闭，风阀2开启，空压废热气回收至中央补气空调箱。

c、通常，有一些生产区域因设备及有员的卫生要求，需要补入一定量的新风。

冬季时，新风是经过预热空调箱处理过才补入室内的，进入空调箱的新风是室外温度很低新风。

可以将压合机产生的废热气与室外低温新风进行混合，提高进入空调箱的基础空气温度，从而减少热盘管对热水或蒸汽的用量，达到节能的目的。

（2）、压合机废热的利用a、利用压合机产生的废热，作为热源对冷水进行加热。

压合机废热的利用（图-1）b、普通的压合机管路系统，压合机产生的热量是作为废热排放到环境中的，热量没有被充分利用。

克莱门特水冷螺杆式冷水机组CSRH.C-Y机组介绍：CSRH-.C-Y水冷螺杆冷水机组是克莱门特的高温高效节能环保型产品，选用HFC134a专用螺杆压缩机及新型非对称换热器，使系统最优化匹配，在满负荷效率及部分负荷下均能高效运行。

机组能把冷凝废热部分、全部回收利用，实现一机多用，体现节能。

采用先进W3000微电脑控制器，控制及保护功能齐全。

基本参数：系列规格：16个制冷量范围：350～2800kW制冷剂：R134a适应范围：■ 制冷工况冷冻水进出口温度：12/7℃冷却水进出口温度：30/35℃■热回收工况部分热回收热水进出口温度：40/45℃全部热回收热水进出口温度：40/45℃机组特点：■ 压缩机改进的螺杆加工工艺，紧凑的结构设计以及专为HFC134a优化的特性，使螺杆压缩机无须增大压机外形就能显著提高压机排气量，通过提高容积效率显著提高制冷能力。

■ 螺杆采用5:6非对称设计的双螺杆，大面积接触，坚固耐用，加工精度达微米级，在连续运转状况下，转子可以保持最佳间隙值，以达到最高效率要求。

■ 转动轴承航空级轴承，坚固耐磨。

通过优化转矩分布和降低前后压差，同时减小了轴向扭矩和径向扭矩，改善轴承受力，有效延长寿命。

■ 油分离器压缩机内置三级高效油分离器，即使在高排气速度下也确保极高的分油效果，通过改进供油润滑方式，有效降低了排气含量和排气过热度，从而进一步提高润滑油分离效果。

高效节能半封闭双螺杆压缩机自带容调调节滑阀，自动根据工况调整负荷输出，减少耗电功率。

非对称管束结构的壳管式蒸发器，保证制冷剂无论在气态或是液态时都在优化的循环流速下运行，因而不仅使液态制冷剂充分蒸发，又使回路的循环阻力最小。

蒸发器外敷设闭孔氯丁绝热橡胶，防止冷量损失。

独特高效的热回收技术，提高了制冷量，COP值可提高11%。

高智能化全智能电脑控制，采用W3000电脑微处理器，功能齐全，可自动调温，调节流量，故障报警，记录及自动诊断功能，可进行联网监控，实现无人值守。

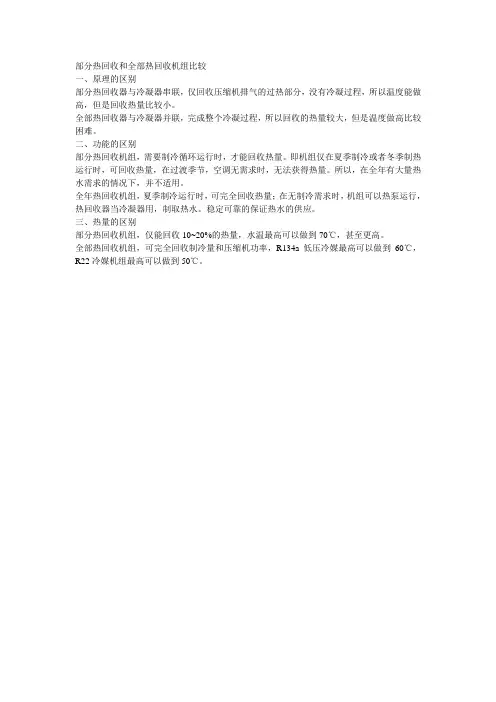

部分热回收和全部热回收机组比较
一、原理的区别
部分热回收器与冷凝器串联，仅回收压缩机排气的过热部分，没有冷凝过程，所以温度能做高，但是回收热量比较小。

全部热回收器与冷凝器并联，完成整个冷凝过程，所以回收的热量较大，但是温度做高比较困难。

二、功能的区别
部分热回收机组，需要制冷循环运行时，才能回收热量。

即机组仅在夏季制冷或者冬季制热运行时，可回收热量，在过渡季节，空调无需求时，无法获得热量。

所以，在全年有大量热水需求的情况下，并不适用。

全年热回收机组，夏季制冷运行时，可完全回收热量；在无制冷需求时，机组可以热泵运行，热回收器当冷凝器用，制取热水。

稳定可靠的保证热水的供应。

三、热量的区别
部分热回收机组，仅能回收10~20%的热量，水温最高可以做到70℃，甚至更高。

全部热回收机组，可完全回收制冷量和压缩机功率，R134a低压冷媒最高可以做到60℃，R22冷媒机组最高可以做到50℃。

全热回收风冷热泵机组工作原理1. 什么是全热回收风冷热泵机组？嘿，朋友们，今天咱们来聊聊一个有点高科技的玩意儿——全热回收风冷热泵机组。

听名字就感觉挺复杂，但其实，简单说就是一个能在不同温度下把热量“搬运”来搬运去的机器。

没错，它就像是冬天里的暖宝宝，夏天里的风扇，功能齐全得让人佩服。

这种机组不仅可以给你提供舒适的室内温度，还能在这个过程中节省不少能源，真是现代科技的小能手！2. 工作原理2.1 热量的收集与转移那么，这个机组究竟是怎么工作的呢？想象一下，你在夏天的时候，外面热得像个蒸笼，但你在屋里却能享受着清凉的空气。

全热回收风冷热泵机组就像个聪明的“搬运工”，它通过风扇把外面的空气吸进来，然后经过一系列的设备，把空气里的热量给提取出来。

在这个过程中，有个叫做“换热器”的部件大显身手。

它就像是一位技艺高超的厨师，把外面的热量和你屋里冷气进行“交换”。

于是，经过这个神奇的过程，冷空气从外面送到屋里，而屋里的热量则被“转移”出去，形成一个良性循环，真是太神奇了！2.2 热回收的秘密而且，这个机组还有个特别的地方，就是它能“回收”一部分热量。

比如说，当你在冬天使用暖气的时候，屋子里暖洋洋的，机组会把屋子里的湿气和热量吸收过来，经过处理后再放到外面。

这样一来，不仅能保持室内的温度，还能减少能源的浪费，真的是一举两得。

3. 应用场景3.1 商业建筑的好帮手这玩意儿在很多地方都能派上用场，比如大型的商业建筑、购物中心、学校等等。

在这些地方，空气流通非常重要，而全热回收风冷热泵机组就像个勤快的“空调小助手”，在为大家提供舒适环境的同时，还能省下不少电费，简直是财务上的“节流王”！3.2 家庭生活中的“小宝贝”当然，它不仅仅局限于大场合，咱们普通家庭里也能用得上。

想象一下，冬天你在家里裹着厚厚的毛毯，看着窗外的雪花飘落，机组在默默地工作，把外面的冷空气变得温暖。

夏天又能给你送来清凉的风，仿佛一阵微风从海边吹来，舒服得让人不想动。

中温热回收冷水机组原理
中温热回收冷水机组是一种能够回收中温余热并将其转化为冷水的设备。

其原理主要包括以下几个方面：
1. 中温余热回收原理，中温余热回收是通过换热器将工业生产过程中产生的中温余热传递给回收系统。

这些中温余热可以来自于炉窑、烟气、热水等工业生产过程中的废热，通过换热器的传热作用，将中温余热传递给冷水机组。

2. 制冷循环原理，冷水机组通过制冷剂的循环流动来实现制冷的目的。

一般采用蒸发器、压缩机、冷凝器和节流阀等组件，通过制冷剂在这些组件中的相态变化，实现对冷水的制冷作用。

3. 中温余热利用制冷原理，中温余热通过换热器传递给冷水机组中的蒸发器，使得蒸发器内的制冷剂蒸发吸收热量，从而使得冷水机组内的冷水得到制冷。

4. 冷凝与循环，制冷剂在蒸发器中吸收热量后变成低温低压蒸汽，然后被压缩机压缩成高温高压蒸汽，再通过冷凝器散发热量变成高温高压液体，最后通过节流阀减压成低温低压液体重新进入蒸
发器，完成整个制冷循环。

总的来说，中温热回收冷水机组的原理是利用换热器传递中温余热给冷水机组中的蒸发器，通过制冷剂的循环流动和相态变化实现对冷水的制冷作用，从而达到能源回收和冷水制冷的目的。

这种技术在工业生产中可以有效地提高能源利用效率，减少能源消耗和环境污染。

第二章 LH系列螺杆式水冷冷水机组(R22)一、产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。

在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。

1）高效节能◆采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。

B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。

C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。

D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。

E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简洁美观。

F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。

◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。

B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。

C、机组的部分负荷效率始终保持最高，运行范围更宽。

获取中国首批冷水机组节能认证证书◆多机并联、部分负荷效率更高A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。

B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。

C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高，IPLV值可高达7.5。

部分负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节。

B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。

C、无级滑阀调节强制输气，与实际负荷完全匹配。

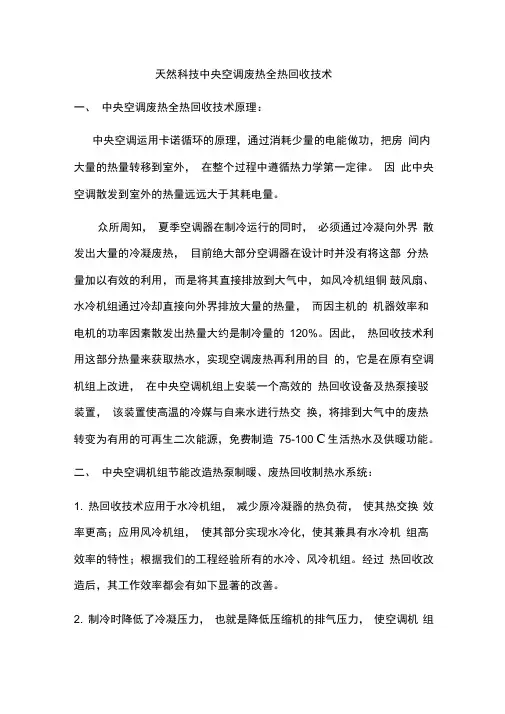

天然科技中央空调废热全热回收技术一、中央空调废热全热回收技术原理：中央空调运用卡诺循环的原理，通过消耗少量的电能做功，把房间内大量的热量转移到室外，在整个过程中遵循热力学第一定律。

因此中央空调散发到室外的热量远远大于其耗电量。

众所周知，夏季空调器在制冷运行的同时，必须通过冷凝向外界散发出大量的冷凝废热，目前绝大部分空调器在设计时并没有将这部分热量加以有效的利用，而是将其直接排放到大气中，如风冷机组铜鼓风扇、水冷机组通过冷却直接向外界排放大量的热量，而因主机的机器效率和电机的功率因素散发出热量大约是制冷量的120%。

因此，热回收技术利用这部分热量来获取热水，实现空调废热再利用的目的，它是在原有空调机组上改进，在中央空调机组上安装一个高效的热回收设备及热泵接驳装置，该装置使高温的冷媒与自来水进行热交换，将排到大气中的废热转变为有用的可再生二次能源，免费制造75-100 C生活热水及供暖功能。

二、中央空调机组节能改造热泵制暖、废热回收制热水系统：1. 热回收技术应用于水冷机组，减少原冷凝器的热负荷，使其热交换效率更高；应用风冷机组，使其部分实现水冷化，使其兼具有水冷机组高效率的特性；根据我们的工程经验所有的水冷、风冷机组。

经过热回收改造后，其工作效率都会有如下显著的改善。

2. 制冷时降低了冷凝压力，也就是降低压缩机的排气压力，使空调机组耗电量节约10-30%。

3. 制冷时降低了冷凝温度，提高机组制冷量。

根据计算：冷却水温度（冷凝温度）每降低1C：机组制冷量可提高1.3%。

冷凝热回收后，如果冷却水流量不变，冷凝温度可降低3-5 C：可提高机组制冷量4% 左右，节电效果明显。

4. 在过渡时期不冷不热天气，或冬季气温低时，空调系统转换热泵模式控制系统，进行全热回收供酒店客房制暖及制热水。

制暖时空调机组实现单向耗能，双向输出，在不受影响制暖的同时制造免费的60-100 C生活热水。

5. 风冷机组经过节能改造后热水可达到100C，水冷机组经过节能改造后热水可达到60-80 C。

XK06-015-00688水冷冷水机组水（地）源热泵机组安装使用说明书安装、使用产品前，请详细阅读使用说明书，并妥善保管以备查阅。

北京金万众空调制冷设备有限责任公司Beijing GMTD Air Conditioning & Refrigeration Equipment Ltd.目录1.概述 (2)2.结构特征与工作原理 (3)3.性能参数表 (4)4.开箱及检查 (37)5.运输与贮存 (38)6.机组安装 (38)7.开机前准备 (44)8.电器控制操作说明…………………………………………………9.保养工作……………………………………………………………10.机组维修……………………………………………………………11.售后服务……………………………………………………………1 概述1. 1产品特点金万众水冷式冷水（热泵）机组，主要配件全部选用世界名牌产品，采用现代化流水线生产，并根据ISO9001质量体系对其进行严格的质量控制及管理，使产品性能卓越，效率高。

设计严格遵循国家标准(GB/T18430.1-2007,GB/T19409)1）机组操作系统采用进口可编程控制器控制。

2）机组配有压缩机高低压自动保护装置、过电流保护装置、过热保护装置。

3）机组配有靶式流量开关，当流量过低时使机组自动进入保护状态。

4）机组出水温度过低时，防冻低温程序可进行自动保护。

1．2型号说明图1 主机型号的组成及其代表的意义1. 3产品主要用途及适用范围我公司水冷式冷水（热泵）机组适用于宾馆、商场、写字楼、医院、高档厂房、剧院、体育场馆等场所的中央空调系统的冷源，并可为纺织、化工、电子、国防、科研等部门提供工艺流程所需的低温用水。

水冷机组可灵活与风机盘管、组合空调器、柜式空调机等末端换热设备组成各种中央空调系统。

由于本产品是通过电能驱动进行制冷的，其能效比在4.5以上，因此其节能效果十分显著。

2.结构特征与工作原理2.1机组结构机组由三大系统组成：制冷系统（一般为氟系统）、水系统以及电气系统。

常见数据中心冷却系统（一）引言概述：数据中心是现代信息技术运营的核心，为了保证硬件设备的正常运行，数据中心冷却系统起着至关重要的作用。

本文将介绍常见的数据中心冷却系统，包括空调系统、冷水机组、热交换器、热回收系统和新型冷却技术。

正文内容：1. 空调系统- 制冷循环：冷凝器冷却、蒸发器蒸发、压缩机压缩- 常见类型：精密空调、末端空调和机房空调- 控制方式：温湿度控制和智能控制- 优点：稳定性好、运维维护简单- 缺点：能耗较高、使用寿命较短2. 冷水机组- 工作原理：通过蒸发冷却产生冷水，用于机房散热- 冷却剂选择：水冷和冷冻冷却剂- 型号分类：风冷式、水冷式和螺杆式- 优点：能效高、制冷效果稳定- 缺点：设备体积大、需要定期维护3. 热交换器- 输送热能：用于热量传递和分配- 常见类型：板式热交换器、管壳式热交换器- 原理：通过对流和传导进行热量交换- 优点：结构紧凑、换热效率高- 缺点：需定期清洗保养、有一定压损4. 热回收系统- 常见应用：利用废热供暖或发电- 工作原理：通过热交换将废热利用- 回收方式：水回收和空气回收- 优点：节能环保、资源利用- 缺点：系统复杂、设备成本高5. 新型冷却技术- 创新技术：如液体冷却、压缩冷凝等- 应用领域：超算中心、高能效数据中心等- 优点：高效节能、可靠性强- 局限性：设备高成本、技术成熟度不高总结：数据中心冷却系统的选择需要根据实际需求和经济考量来确定。

空调系统和冷水机组是常见的选项，具有各自的优缺点。

热交换器和热回收系统可以提高能源效率，降低能耗。

同时，新型冷却技术也在不断涌现，带来更高效、可靠的解决方案。

数据中心运维人员应根据实际情况选择适合的冷却系统，以确保数据中心的正常运行和稳定性。

是风冷模块机升级产品，除了具有模块机各种功能外，解决了热水供应的难题；是传统“中央空调+热水锅炉”的理想换代产品，可多机组合，无需机房，节约建筑面积，冷气、热水联产，环保节能。

产品广泛适应于星级酒店、医疗卫生、学校、康体娱乐场等。

型号：LSQ66R2/R-----------------------------------------------------------热回收型风冷冷热水机组是引进美国HISEER INTERNATIONAL公司空调热回收技术开发的热水、空调两用机组。

该机组除常规的空调（制冷和制热）功能外，具有热水功能。

在制冷时，热水是完全免费的。

在其它时间制热水时，耗电仅电热水器的25%，仅相当于燃气热水器的40%。

1、免费热水，运行费用低夏天—当空调供冷气时，室外侧会吹出50度以上的热风，如用水吸收这部分热量，岂不是可免费得到50度以上的热水？热水回收型风冷冷热水机组就是做到了这一点，可不用付一分钱得到整个冷气供应季节的免费热水。

冬天—热水回收型风冷冷热水机组从室外大气中吸收低位热源（这一点同热泵热水器），并将其传递给水，使水的温度升到50度以上。

这时的生活热水是有偿的，使用费用约为电热水锅炉的1/5，比燃油锅炉节省40%以上。

2、一机二用，节省投资热水回收型风冷冷热水机组是风冷冷热水机组和热泵热水器完美结合体，除满足建筑物夏天供冷气、冬季供暖的要求外，还能全天候（不受气候变化的局限）供应50度-60度的生活热水，可完全取代热水锅炉，省去热水锅炉的投资。

3、智能化控制，随心所欲电脑化控制，可根据不同的季节和使用上的特殊要求，把主机设置成“制冷+热水模式”、“制热+热水模式”、“热水模式”、“制热模式”，更符合您的要求！4、可替代锅炉本机组是风冷冷热水机组的升级产品，解决了热水供应的难题；是传统“中央空调+热水锅炉”理想换代产品，可多机组合，无需机房，节约建筑面积，冷气、热水联产，环保节能。

水冷机组参数水冷机组是一种常用于工业生产中的冷却设备，主要通过利用水的热导性能以达到降低设备温度的目的。

水冷机组参数包括制冷量、制冷效率、冷却水流量、冷却水温度等，下面将对这些参数进行详细介绍。

一、制冷量制冷量是衡量水冷机组制冷能力的重要参数，单位为千瓦（kW）。

制冷量的大小直接影响到设备能否达到所需的温度要求。

一般来说，制冷量越大，水冷机组的制冷能力越强，能够快速降低设备的温度。

二、制冷效率制冷效率是衡量水冷机组能效的指标，通常用COP（Coefficient of Performance）来表示。

COP越高，说明水冷机组在消耗相同能量的情况下可以提供更多的制冷量，即能效越高。

提高水冷机组的制冷效率可以降低能耗，减少对环境的影响。

三、冷却水流量冷却水流量是指水冷机组在制冷过程中所需的冷却水的流量，单位为立方米/小时。

冷却水流量的大小决定了水冷机组的冷却效果，流量越大，冷却效果越好。

同时，冷却水的流动速度也会影响水冷机组的冷却效率，需根据具体情况进行合理调整。

四、冷却水温度冷却水温度是指冷却水进入水冷机组时的温度，通常以摄氏度（℃）为单位。

冷却水温度的高低直接影响到水冷机组的制冷效果，一般情况下，冷却水温度越低，制冷效果越好。

因此，保持冷却水温度的稳定和降低冷却水温度是提高水冷机组性能的重要方法之一。

总结：水冷机组的参数对于机组性能的影响非常大。

制冷量决定了机组能否满足设备的制冷需求，制冷效率衡量了机组的能效水平，冷却水流量和冷却水温度则直接影响了机组的制冷效果。

在实际应用中，需要根据具体的工艺要求和设备特点来选择适合的水冷机组参数，以达到最佳的制冷效果。

同时，定期维护和保养水冷机组，保持其正常运行也是保证机组性能的重要措施。
