格力螺杆式水冷冷水机组R

回路数
3
接管尺寸（mm）
DN200
冷
凝
器
侧
形式
壳管式
进/出水温度
制冷：
制冰:
水流量(m3/h)
/s)
制冷：
制冰:
水压降(kPa)
制冷：
制冰:
水侧工作压力(MPa)
污垢系数(M2·K/KW)
回路数
2
接管尺寸（mm）
DN200
压
缩
机
压缩机形式/数量
螺杆式/1
压缩机转速（转/分）
2950
电机
压缩机总成
绝缘等级
制冷：
制冰:
IPLV值
制冷：
制冰:
负荷调节范围、方式
15～100％，无级调控
噪声指标dB
78
控制中心功能
预留BA接口，开放BACnet通讯协议
蒸
发
器
侧
工作介质
乙二醇
形式
壳管式
出/进水温度℃
制冷：
制冰:
水流量(m3/h)
/s)
制冷：
制冰:
水压降(kPa)
制冷：
制冰:
水侧工作压力(MPa)
污垢系数(M2·K/KW)
F
冷媒
R134a
冷媒充量kg
运输重量kg
运行重量kg
减震方式
橡胶减振器
使用寿命
≥25
外形尺寸mm
备注
后附选型报告
2.螺杆式冷水机组技术参数表
1、螺杆式冷水机组RTHD
项 目
设备参数
设备编号
2
部件产地
备注
设备品牌、型号及规格
特灵 / RTHDD1F1F2

格力产品技术问题百问百答（一期）格力电器股份有限公司技术服务部2010年7月螺杆机、离心机问题1. 风冷螺杆带热回收型机组是否有热泵型？空气源热泵（热回收）最大单机容量和组合容量是多少？水冷螺杆机组（带热回收）的冷媒是什么？ 答：1.风冷螺杆（带热回收）机组只有单冷型的，目前没有热泵型的。

2.空气源热泵（热回收）机组最大单机容量是80kW ，组合后最大容量是240kW 。

3.水冷螺杆机组（带热回收）的冷媒是R22。

问题2. 什么是温湿度独立控制系统？答：温湿度独立控制系统是相对于常规热湿联合处理系统而言的，它是指采用温度与湿度两套独立的空调控制系统，分别控制、调节室内的温度与湿度，从而避免了常规空调系统中热湿联合处理所带来的损失。

由于温度、湿度采用独立的控制系统，可以满足不同房间热湿比不断变化的要求，克服了常规空调系统中难以同时满足温、湿度参数的要求，避免了室内湿度过高（或过低）的现象。

新风处理机新风置换通风个性化送风…夏：高温冷水辐射（墙）干式风机盘管…冬：低温热空调设备 末端装置室内环境控制湿度控控制室内湿度与CO 2浓度控制室内温度温度控温湿度独立控制系统基本组成图温湿度独立控制空调系统的基本组成为：处理显热的系统与处理潜热的系统，两个系统独立调节分别控制室内的温度与湿度，参见上图。

处理显热的系统包括：高温冷源、余热消除末端装置，采用水作为输送媒介。

由于除湿的任务由处理潜热的系统承担，因而显热系统的冷水供水温度不再是常规冷凝除湿空调系统中的7ºC ，而是提高到18ºC 左右，从而为天然冷源的使用提供了条件，即使采用机械制冷方式，制冷机的性能系数也有大幅度的提高，格力高温离心机采用小压比技术COP 可高达9.18。

余热消除末端装置可以采用辐射板、干式风机盘管等多种形式，由于供水的温度高于室内空气的露点温度，因而不存在结露的危险。

处理潜热的系统，同时承担去除室内CO2、异味，以保证室内空气质量的任务。

特灵水冷螺杆式冷水机组运行参数1. 了解特灵水冷螺杆式冷水机组首先，咱们得搞清楚什么是特灵水冷螺杆式冷水机组。

说白了，这就是一种大块头的冷却设备，用来给大楼、工厂这些地方降温的。

你可以把它想象成一个巨大的冰箱，只不过这个冰箱的工作范围可不只是你家厨房那点地儿，它负责整个建筑的舒适度呢。

为了让你对这东西有个基本了解，先来认识一下它的运行参数，这可是它的“生命线”哦。

2. 运行参数的关键点2.1 冷却能力说到运行参数，第一个必须提的就是冷却能力。

这就像你夏天开空调的时候，空调的“制冷”能力能让你迅速凉快下来。

这些水冷螺杆式冷水机组的冷却能力也很重要。

一般来说，冷却能力的单位是“千瓦”，意思就是每秒钟能带走多少热量。

我们需要根据实际需要选择合适的冷却能力，否则就像用一个迷你风扇去给整个足球场降温，显然是不够的。

2.2 冷却水流量下一个要了解的就是冷却水流量。

这玩意儿有点像你家水龙头的水流量，水流得快，冷却效果就好。

如果水流量不足，就会影响冷水机组的效率，可能会让整个建筑的温度像过期的酸奶一样，越来越高。

一般来说，冷却水流量的单位是“立方米每小时”，这说明每小时流过冷水机组的水量。

2.3 制冷剂类型再说说制冷剂。

制冷剂就像是冷水机组的“血液”，它在机组里流动，帮助带走热量。

特灵水冷螺杆式冷水机组常用的制冷剂有R134a、R1234ze等。

选择什么制冷剂，不仅影响冷却效果，还涉及到环保问题。

现在，很多冷水机组都在用那些对环境友好的制冷剂，既能冷却得好，又能保护地球。

3. 运行中的注意事项3.1 维护保养说到冷水机组的运行，可不能掉以轻心。

就像你车子开久了得去保养一样，这种冷水机组也需要定期检查。

定期维护不仅能确保冷水机组的高效运行，还能大大延长它的寿命。

检查的时候，要看看冷却水流量是否正常、制冷剂是否足够、各个管道有没有漏水等等。

否则一不小心，冷水机组就可能“罢工”，让整个建筑像蒸笼一样热得受不了。

3.2 节能减排当然啦，节能减排也是很重要的。

水冷螺杆式冷水机组工作原理
水冷螺杆式冷水机组是一种常用的制冷设备，主要由压缩机、冷凝器、蒸发器和控制系统等组成。

其工作原理如下：
1. 压缩机：水冷螺杆式冷水机组采用螺杆压缩机作为主要工作设备。

压缩机通过两个螺杆的旋转，将低温低压的气体冷媒吸入，然后通过螺杆的压缩作用使其温度和压力提高，输出高温高压的气体冷媒。

2. 冷凝器：高温高压的气体冷媒经过管道进入冷凝器。

在冷凝器中，冷却水从外部流过管道，与冷媒进行热交换。

冷却水的温度升高，而冷媒的温度下降，逐渐转变为高压液体冷媒。

3. 膨胀阀：高压液体冷媒通过膨胀阀进入蒸发器。

膨胀阀控制冷媒的流量，将其从高压转变为低压，并由此引起冷媒压力和温度的降低。

4. 蒸发器：低压低温的冷媒进入蒸发器，在蒸发器中与待冷却的水进行热交换。

水从外部进入蒸发器的管道，与冷媒的低温状态下接触，从而使水的温度逐渐下降，并达到理想的冷却效果。

5. 控制系统：水冷螺杆式冷水机组配备有控制系统，用于自动控制机组的运行。

控制系统可以监测和调整机组的温度、压力和流量等参数，以确保机组的正常运行并满足制冷需求。

通过以上工作原理，水冷螺杆式冷水机组可以将热量从待冷却
的水中吸收，通过压缩和膨胀过程，将热量传递给冷却水，从而实现水的冷却。

这种冷却方式广泛应用于工业、商业和住宅等领域中，为各种设备和建筑提供制冷服务。

安装使用说明书螺杆式水冷冷水机组珠 海 格 力 电 器 股 份 有 限 公 司为了正确使用本产品，请在使用前仔细阅读本使用说明书，并妥善保存以供今后参考。

适用机型：LSBLG190H、LSBLG260H LSBLG290H、LSBLG325H LSBLG370H、LSBLG430H LSBLG480H、LSBLG550H LSBLG650H、LSBLG780H LSBLG850H、LSBLG960H LSBLG1160H、LSBLG1260H LSBLG1360H、LSBLG1560H LSBLG1700H、LSBLG1900HLSBLG180H/Nb、LSBLG210H/Nb LSBLG240H/Nb、LSBLG300H/Nb LSBLG340H/Nb、LSBLG380H/Nb LSBLG450H/Nb、LSBLG500H/Nb LSBLG580H/Nb、LSBLG640H/Nb LSBLG680H/Nb、LSBLG760H/Nb LSBLG880H/Nb、LSBLG1000H/Nb LSBLG1160H/Nb、LSBLG1280H/Nb LSBLG1400H/Nb、LSBLG1500H/Nb为了让用户能正确使用螺杆式水冷冷水机组，达到预期的运行效果，请仔细阅读本使用说明书。

读本说明书前特作以下说明：(1).本使用说明书适用于格力螺杆式水冷冷水机组，包括机组安装、使用、操作和维护。

有关微机控制使用说明详见格力《螺杆机按键显示器通用操作说明书》或《螺杆机触摸屏通用操作说明书》。

(2).机组安装使用前务必熟读本说明书，若有问题或不明之处，请与我公司商用空调经营部联系。

(3).为了保证您能安全使用本系列机组，请遵照《安全警示》的要求，务必按照这些要求执行。

(4).运行中务必做好运行记录，以备随时了解机组的使用状况及事后故障原因分析。

(5).请将本说明书务必保存在直接担任运行操作者和维护者手中。

(6).万一发生故障不能运行，请按下述要领尽快与我公司商用空调经营部联系。

2
图3
图4
图5
气态 冷媒
液态冷媒
蒸发
蒸发
油与冷媒混合物
图6
产品特性
高效节能
精确的压缩机转子间隙，有效减少从 螺杆转子高压侧回流至低压侧的制冷 剂流量(图3)
压缩机转子与电机直接连接，不带齿 轮箱，避免齿轮传动造成的能量损失
采用滑阀无级调节压缩机的负荷，有 效提高部分负荷时的机组效率(图4)
采用电子膨胀阀，控制更精确(图5)
迅捷的运算速度，对各控制部件的巡 检速度可达到每秒三次，大大提高机 组的控制能力。
4. 具备模拟输出控制点，通过输出010Vdc的信号，可实现：
操作维修灵活方便
具备远程控制、数据远程传输、自诊 断程序等功能。
• 运行电流与满载电流百分比输出 • 冷凝压力/机组压差输出 • 可编程继电器报警输出 • 冷却水流量调节输出 (控制电动二
RTHD机组制冰时运行稳定，冷量衰 减和制冷效率衰减幅度最小。
图10
5
技术参数
国标工况机组参数
能效 等级
1 1 1 1 2 1 1 1 1 1 1 1 1 2 1
1 2 1
2 2
型号
B1B1B1 B1C1D1 B2B2B2 B2C2D2 C1D6E5 C1D5E4 C1E1F1 C2D4E4 C2D3E3 C2F2F3 D1D1E1 D1F1F2 D1G1G1 D2D2E2 D2F2F3 D3D2E2 D2G2G1 D3F2F3 D3G2G1 E3D2E2 E3F2F3 E3G2G1
它们的启停台数变化和负荷/流量调节
RTHD机组具备在大温差条件下保持
可分别独立控制。
较高的效率和稳定性的能力，使大温
与二次泵变流量系统相比，既可节省

目录珠海格力电器简介.................................................................................................................................质量体系..................................................................................................................................................制造商资格声明.....................................................................................................................................设计方案.........................................................................................................................................一、空调计算参数........................................................................................................................二、空调使用区域设计负荷......................................................................................................三、空调系统设计说明及设备选型.........................................................................................四、产品概述 ................................................................................................................................五、格力中央空调施工方案......................................................................................................六、售后服务承诺书 ...................................................................................................................七、湖南螺杆机部分用户 ........................................................................................................珠海格力电器简介珠海格力电器股份有限公司是目前全球最大的集研发、生产、销售、服务于一体的专业化空调企业，“格力”空调是中国空调行业唯一的“世界名牌”。

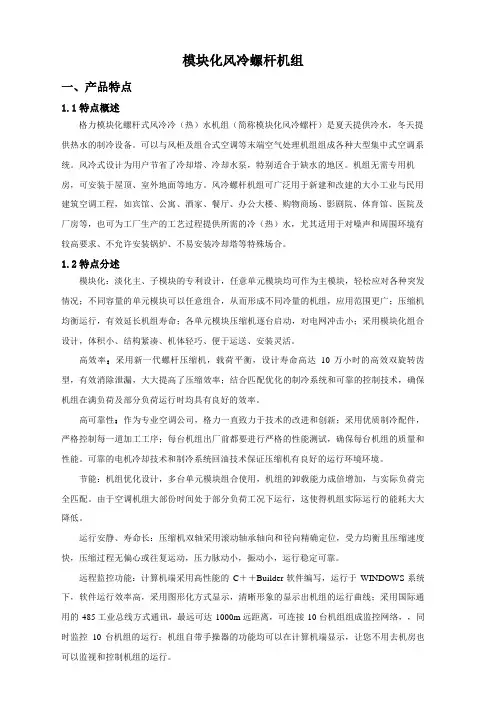

模块化风冷螺杆机组一、产品特点1.1特点概述格力模块化螺杆式风冷冷（热）水机组（简称模块化风冷螺杆）是夏天提供冷水，冬天提供热水的制冷设备。

可以与风柜及组合式空调等末端空气处理机组组成各种大型集中式空调系统。

风冷式设计为用户节省了冷却塔、冷却水泵，特别适合于缺水的地区。

机组无需专用机房，可安装于屋顶、室外地面等地方。

风冷螺杆机组可广泛用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒家、餐厅、办公大楼、购物商场、影剧院、体育馆、医院及厂房等，也可为工厂生产的工艺过程提供所需的冷（热）水，尤其适用于对噪声和周围环境有较高要求、不允许安装锅炉、不易安装冷却塔等特殊场合。

1.2特点分述模块化：淡化主、子模块的专利设计，任意单元模块均可作为主模块，轻松应对各种突发情况；不同容量的单元模块可以任意组合，从而形成不同冷量的机组，应用范围更广；压缩机均衡运行，有效延长机组寿命；各单元模块压缩机逐台启动，对电网冲击小；采用模块化组合设计，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。

高效率：采用新一代螺杆压缩机，载荷平衡，设计寿命高达10万小时的高效双旋转齿型，有效消除泄漏，大大提高了压缩效率；结合匹配优化的制冷系统和可靠的控制技术，确保机组在满负荷及部分负荷运行时均具有良好的效率。

高可靠性：作为专业空调公司，格力一直致力于技术的改进和创新；采用优质制冷配件，严格控制每一道加工工序；每台机组出厂前都要进行严格的性能测试，确保每台机组的质量和性能。

可靠的电机冷却技术和制冷系统回油技术保证压缩机有良好的运行环境环境。

节能：机组优化设计，多台单元模块组合使用，机组的卸载能力成倍增加，与实际负荷完全匹配。

由于空调机组大部份时间处于部分负荷工况下运行，这使得机组实际运行的能耗大大降低。

运行安静、寿命长：压缩机双轴采用滚动轴承轴向和径向精确定位，受力均衡且压缩速度快，压缩过程无偏心或往复运动，压力脉动小，振动小，运行稳定可靠。

安装使用说明书螺杆式水冷冷水机组珠 海 格 力 电 器 股 份 有 限 公 司为了正确使用本产品，请在使用前仔细阅读本使用说明书，并妥善保存以供今后参考。

适用机型：LSBLG190H、LSBLG260H LSBLG290H、LSBLG325H LSBLG370H、LSBLG430H LSBLG480H、LSBLG550H LSBLG650H、LSBLG780H LSBLG850H、LSBLG960H LSBLG1160H、LSBLG1260H LSBLG1360H、LSBLG1560H LSBLG1700H、LSBLG1900HLSBLG180H/Nb、LSBLG210H/Nb LSBLG240H/Nb、LSBLG300H/Nb LSBLG340H/Nb、LSBLG380H/Nb LSBLG450H/Nb、LSBLG500H/Nb LSBLG580H/Nb、LSBLG640H/Nb LSBLG680H/Nb、LSBLG760H/Nb LSBLG880H/Nb、LSBLG1000H/Nb LSBLG1160H/Nb、LSBLG1280H/Nb LSBLG1400H/Nb、LSBLG1500H/Nb为了让用户能正确使用螺杆式水冷冷水机组，达到预期的运行效果，请仔细阅读本使用说明书。

读本说明书前特作以下说明：(1).本使用说明书适用于格力螺杆式水冷冷水机组，包括机组安装、使用、操作和维护。

有关微机控制使用说明详见格力《螺杆机按键显示器通用操作说明书》或《螺杆机触摸屏通用操作说明书》。

(2).机组安装使用前务必熟读本说明书，若有问题或不明之处，请与我公司商用空调经营部联系。

(3).为了保证您能安全使用本系列机组，请遵照《安全警示》的要求，务必按照这些要求执行。

(4).运行中务必做好运行记录，以备随时了解机组的使用状况及事后故障原因分析。

(5).请将本说明书务必保存在直接担任运行操作者和维护者手中。

(6).万一发生故障不能运行，请按下述要领尽快与我公司商用空调经营部联系。

三、典型故障及处理方法
• 4）、冷凝器进、出水温差大，水流量不正常
• 检查冷凝器进出水温差在5-6℃，正常。
• 5）、系统是否脏堵
• （1）检查换热管，拆开冷凝器两边端盖，打开 发现冷凝器结垢严重，并发现5根铜管被脏堵。 冷凝器换热管结垢脏堵就会导致水流量偏小，导 致冷凝压力升高，是导致机组故障的原因之一。
三、典型故障及处理方法
3.2、水冷螺杆机组频繁出现低压保护、锁机 机型：LSBLG190H • 【原因分析】:
• 观察机组在开机后几分钟内降到400KPa左右继而停机 ，显示“压缩机低压保护故障。”分析机组低压保护的 原因：
• 1）、传感器不正常； • 用万用表测量传感器，另外接压力表，读数与机组显
流量为104 m3/h；
三、典型故障及处理方法
• （6）机组冷冻冷却的进出水水压差都大于 1kg/cm2。
• 因此从上分析为水流量过大，热交换过快，致使 冷凝压力升不上来，蒸发压力降不下去，导致高 低压压差无法形成而出现高低压差报警。
• 【处理方案】:
• 适当关小冷却、冷冻水截止阀，降低水流量使高 低压差形成。
水冷螺杆机组维修培训
水冷螺杆机组维修培训
主要内容 一、水冷螺杆机组的结构及组成 二、常见故障及处理简介 三、典型故障及处理方法
一、水冷螺杆机组的结构及组成
水冷螺杆机组产品系列
满液式
干式
单冷系列(R22) 水源热泵系列
满液式 单冷系列(R134a)
满液式双工况系列
单冷 热回收系列
满液式 水源热泵系列
压缩机 压缩机冷冻油不 检查视油镜液位并加注冷
噪音大 足
冻油
二、常见故障及处理简介
过流继电器跳开，保险烧坏

滑阀在关机前关闭
测得排气过热度过低
系统锁定延时
最大负载 — 负荷限定
禁止信息 滑阀位置＞30% 电机电流>15%FLA
最小负载 — 负荷限定 油 — 过滤器太脏 油 — 温度过高
正常停机信息 多机组启停 — 触点断开 系统启停 — 触点断开 控制中心 — 断电 冷冻水出水 — 温度过低 冷冻水出水 — 水流开关断开
高效热交换器，表现卓越 热交换器采用了最新的高效换热铜 管，使传热效率最佳，结构紧凑。 水侧和制冷剂侧强化传热，减少机 组能耗和管道结垢。
高效油分离器，性能特佳 使用高效的油分离器，把润滑油的携带程度限制在 500ppm以下。润滑油对于螺杆式压缩机的润滑、转 子的密封和冷却都是极其重要的。然而润滑油在蒸发 器里却可能导致传热效果和系统性能的降低。因此高 效的油分离器可以让润滑油只在润滑油回路里循环， 从而使传热效率更佳。
优越的部分负荷性能，显著降低运行成本 由于大部分运行时间处在非设计工况，在选择冷水机组时应注 意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及 冷却塔水温较低时也能有效地运行。相同满负荷能效比的冷水机 组，在部分负荷下的运行费用有时会相差10%以上。
部分负荷的性能指标可以通过电脑方便，准确地计算出来。由于 它对用户的运行预算十分重要。该性能指标目前已经按AHRI要 求标准化，既部分负荷综合值(IPLV)和部分负荷非标值(NPLV)。 约克所有选型文件都会提供NPLV值供客户校核。
智能防冻保护使冷水机组能在2.2℃的冷冻水出口温度下运行，当水 温过低时机组不会出现干扰跳闸。复杂的程序和传感器将监控冷水 机组的水温，以免结冰。每个可编程点都有一个弹出窗口，给出了 容许范围，禁止在设计极限之外对冷水机组编程。

水冷冷库螺杆机参数
水冷冷库螺杆机是一种具有高效、可靠、经济和环保性能的无粉
尘冷库空调设备。

主要由空调系统和储存系统组成。

它采用水冷技术，将低温的水分布在设备的各个部分，既提供了出色的冷却效果，又大
大节能，从而满足不同类型冷库的不同需求。

水冷冷库螺杆机常见参数包括:装机容量、制冷容量、额定电压电
流以及外形尺寸(含净重)等。

1. 装机容量：水冷冷库螺杆机的装机容量一般为0.5kW~800kW，
并可根据实际需求定制。

2. 制冷容量：水冷冷库螺杆机的制冷容量一般为7kW·h/m3～
42kW·h/m3，可根据实际应用情况调节。

3. 额定电压电流：水冷冷库螺杆机的额定电压一般为3N-
380V/50Hz，额定电流一般为7A~83A。

4. 外形尺寸(含净重)：水冷冷库螺杆机产品外形尺寸，一般为长750mm、宽835mm、高573mm，净重约120kg～220kg。

此外，水冷冷库螺杆机还具备以下特点和优势：
1. 无粉尘：水冷冷库螺杆机采用水作为冷却媒介，空调系统无粉尘，没有粉尘污染，卫生利于环境。

2. 效率高：水冷冷库螺杆机的制冷效率高，采用冷、热水循环分流，可实现更高的制冷效果，满足客户的制冷需求。

3. 经济可靠：水冷冷库螺杆机采用水作为冷却媒介，低耗能，使
用成本低，且性能稳定可靠，保证了冷库空调设备的正常运行。

4. 环保可用：水冷冷库螺杆机系统采用水冷技术，空气中不会排
放任何有毒有害气体，对环境没有任何污染，是绿色环保的空调设备。

螺杆冷水机组工作原理
螺杆冷水机组是一种常用的制冷设备，主要用于工业和商业建筑中的空调系统。

它通过压缩机和冷却器之间的螺杆来实现冷却效果。

其工作原理如下：
1. 压缩机：螺杆冷水机组使用双螺杆压缩机。

当压缩机启动时，两个互相啮合的螺杆开始旋转。

其中一个为主螺杆，另一个为从螺杆。

当两个螺杆转动时，它们不断压缩空气，将其推送到冷却器中。

2. 冷却器：冷却器是一个换热器，通过冷却空气来降低压缩空气的温度。

当压缩空气进入冷却器时，空气和水之间发生换热作用。

冷却剂在这个过程中吸收了压缩空气的热量，降低了其温度。

3. 冷却水循环系统：在螺杆冷水机组中，冷却水循环系统是非常重要的一个组成部分。

冷却水从水箱中通过水泵被抽出，经过冷却器，吸收压缩空气的热量后，水温升高，然后再通过冷却塔进行冷却，降低水温后再回到水箱中循环使用。

这个循环过程将不断保持冷却水的温度低。

4. 冷冻循环：除了冷却空气，螺杆冷水机组还可以被用来制造冷冻效果。

这需要通过提供制冷剂来实现。

制冷剂由冷凝器中的蒸发器蒸发，并通过压缩机循环回到冷凝器。

蒸发器和冷凝器之间通过蒸发管道、液体管道和压力容器连接起来。

总的来说，螺杆冷水机组通过压缩机和冷却器之间的螺杆工作原理，将压缩空气
冷却后供应给空调系统。

这种冷却方式高效可靠，特别适合于大型建筑和工业场所的空调需求。

螺杆冷水机组被广泛应用于大型商业中心、办公楼、工厂和医疗设施等场所，为人们提供一个舒适的室内环境。

螺杆式冷水机组对运行环境的清洁度要求较高，需要定期清洁 和维护，以防止杂质和污垢对机组性能造成影响。
05
螺杆式冷水机组的应用场 景与案例
应用场景
01
02
03
04
工业制冷领域
适用于需要大量冷量的工业生 产过程，如化学反应冷却、金 属加工冷却、食品冷冻等。
商业建筑领域
为大型商场、酒店、医院等商 业建筑提供冷源，满足空调和
由于螺杆式压缩机的转子运动线速度较低 ，且无往复运动部件，因此具有较高的可 靠性，减少了故障发生的概率。
缺点
初投资较高 噪声较大
需要专业维护 对运行环境有要求
相比活塞式和离心式冷水机组，螺杆式冷水机组的购置成本通 常较高。
螺杆式压缩机的运行噪声相对较大，可能对环境造成一定的影 响。
尽管螺杆式冷水机组的维护相对简便，但仍然需要专业人员进 行定期检查和维护，以确保其正常运行。
市场需求将持续增长。
技术升级换代
02
随着技术的不断创新和改进，螺杆式冷水机组将不断升级换代，
提高性能和能效。
国际市场竞争
03
面对国际市场的竞争，国内螺杆式冷水机组企业需要加强技术
创新和品牌建设，提高产品竞争力。
感谢您的观看
THANKS
螺杆式冷水机组的优点与 缺点
优点
高效稳定
适用范围广
螺杆式冷水机组采用螺杆式压缩机，具有 较高的容积效率和较低的能耗，能够提供 稳定的制冷效果。
螺杆式冷水机组适用于各种规模和类型的 制冷需求，从小型空调系统到大型工业冷 却应用均可满足。
维护简便
可靠性高
螺杆式冷水机组的零部件较少，结构相对 简单，维护起来较为方便，降低了运营成 本。

水冷螺杆机组维修案例解析内容提要1、排气温度低，不能回油；2、安全阀冲开；3、机组不能加载；4、高压保护5、低压保护6、高低压差保护，油压差保护7、压缩机不能正常开启8、逆缺相保护9、开水泵后冷凝器内突然出现大量液体案例介绍1.排气温度低，油位保护案例：某洗浴中心机组：LSBLG325H案例介绍1.排气温度低，油位保护现象：1）开机约1~2分钟或2~3分钟后，既出现油位保护，机组报警停机；油位保护时压缩机油视镜中确实看不到油；2）机组排气温度始终上不来，只有40℃左右；分析：1）先后检查了油加热器，检查是否漏油。

2）开机前油加热器未加热到8H以上，使得压缩机中的油全部累积在蒸发器中，导致蒸发器换热效果差，吸气容易带液，所以每次开机排气温度低，排气温度低又影响油分离器的分离效果，最终引起压缩机缺油保护；处理：把系统中的冷媒和油全部放出来，然后按照出厂程序重新灌注冷媒，添加润滑油；机组运行正常。

案例介绍机组油位保护的原因主要有：1、漏油；现象：开机，停机时不见油位。

2、油位开关损坏；现象：开机，停机时油位满，出现油位保护；3、油内溶入太多冷媒现象：开机时油位满，开机后不见油位。

长期停机后，或长期断电，电加热时间不够8H 以上。

案例介绍2.安全阀冲开案例：某夜总会机组：LSBLG525H现象：安全阀冲开分析：在触摸屏上出现了多次的水流开关保护。

初步判断为冷却水泵突然停机，高压升高，超过安全阀的开启压力。

处理：更换安全阀，重新加罐冷媒，开机后，参数基本正常，但高压较高，冷却水流量偏小。

也是造成此次安全阀冲开的原因。

案例介绍机组安全阀冲开有两种情况：1、蒸发器安全阀冲开。

一般发生在机组停机状态下：1）机组运输过程中，在太阳下暴晒；2）机组安装在楼顶，没有任何遮阴的措施。

3）安全阀长时间不进行检测或更新。

原因：在这种情况下，冷媒压力超过了蒸发器安全阀的开启压力。

安全阀开启。

案例介绍2、冷凝器安全阀冲开。

发生在机组开机状态下：由于突发原因造成高压迅速升高。

第二章 LH 系列螺杆式水冷冷水机组(R22)一、 产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。

在名义工况下的制冷量范围为：190～1700KW ，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。

1） 高效节能◆ 采用满液式蒸发方式A 、 蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。

B 换热效率。

C 组的制冷量和能效比。

D 少了能源消耗和对环境的热污染。

E 观。

F 清洁卫生。

◆ 新型节流A 、 自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。

B 、 电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。

C 、 机组的部分负荷效率始终保持最高，运行范围更宽。

◆ 多机并联、部分负荷效率更高A 、 由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。

B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。

C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高，IPLV值可高达7.5。

部分负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节。

B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。

C、无级滑阀调节强制输气，与实际负荷完全匹配。

2）高可靠性◆严格实验流程A、螺杆机组在线检测时，通过具有业内最先进的在线检测系统（合肥机械研究所研制的，具有条形码管理系统以及采用电脑全自动检测及判定的超大型在线检测系统）。

B、严格按照国标GB/T10870、GB/T18430等的要求执行。

RTWS做生活热水的系统布置 RTWS做生活热水时，以热水为优先， 还可以同时供冷，效率非常高，故需要 让RTWS机组优先使用。 常规系统
优先旁流的主机一般占整个系统很小的 冷量，如果占的比重比较大，会影响常 规主机的效率。 ●优先旁流系统多用于用离心机做常 规主机的系统，RTWS对离心机效率的 影响可以忽略不计，RTWS放在优先旁 流的位置做热水，一般情况也不接冷却 塔，这样让系统更简单，由离心机提供 系统所有的冷量，RTWS主机供生活热 水时产生的冷量，只是对离心机供冷的 一个补充。 ●螺杆机采用优先旁流系统，需要考虑 优先旁流的主机对常规主组的影响，通 常采用拉大系统温差来消除影响，与螺 杆机相配合时会给 RTWS主机配置冷却 塔，使其具有持续供冷的能力，这样可 以减少螺杆机的装机容量。 优先并联系统
专利技术的降膜式蒸发器，换热效 率高 制冷剂充注量少，机组更环保 机组回油方便，运行可靠性更高
电子膨胀阀反应灵敏,控制精确 具有开机自检功能,保证运行期间安 全可靠 微处理器控制
壳管式换热器采用独特的管卡技 术，有效减少换热管的磨损 增加换热管的换热面积， 换热效率 更高
2
CH530控制器
RTWS随机配备的CH530控制器(图5)可 以方便有效地实现空调系统设计工程师 所提出的系统节能方案，还可以让冷水 机组达到前所未有的节能效果。
5
系统应用
一次侧变流量系统的热水机组布置
ኄ䖭ዖ辵ժᑊ૴㘨‫ݛ‬ᮍ๕ᓣ వ䲒ᆫӬံ‫ܜ‬ඤ⛁࣮ಲ๭ᬊऐᴎƽʽ
ඤ࣮๭ऐ
VFD
ፌ‫ୁگ‬ଉ‫ڦ‬ಖཚۙব
ಖཚ࠶
఍‫܋‬ଇཚ݅
ፌ᳔०ㅔ‫ڇ‬ऩ੗ৃႜ㸠‫ݛⱘڦ‬ᮍ݆⊩
●生活热水一般不建议与空调热水混 用，对于空调热水来说，多说情况45℃ 就够用了，如果将45℃空调水与55℃ 的生活用水混用，会增加空调主机 25%-35%能耗。
