热回收技术应用原理一、热回收原理制冷机组经冷凝器放出的热量通常被冷却塔或冷却风机排向周围环境中，对需要用热的场所如宾馆、工厂、医院等是一种巨大的浪费，同时给周围环境也带来一定的废热污染。
热回收技术就是通过一定的方式将冷水机组运行过程中排向外界的大量废热回收再利用，作为用户的最终热源或初级热源。

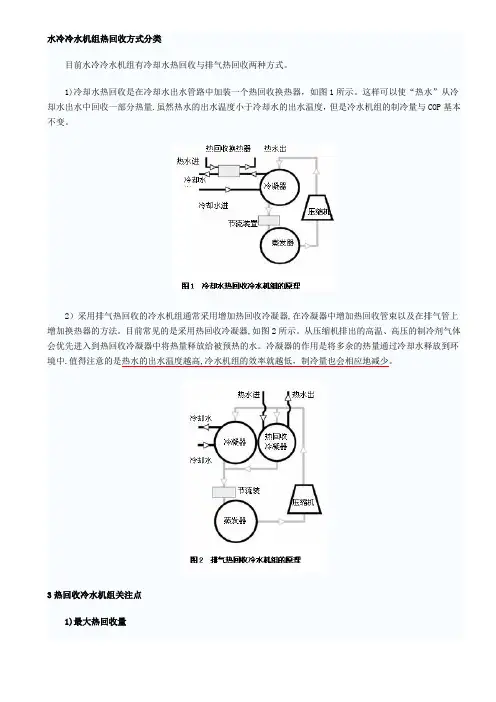

制冷压缩机排出的高温高压气态制冷剂先进入热回收器，放出热量加热生活用水（或其它气液态物质），再经过冷凝器和膨胀阀，在蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，返回压缩机。
图中热回收器便是热量回收的载体，起着热量回收和转移的作用。
根据热力学第一定律可以得到如下关系式φ¬k′+φ¬R=φ0′+P¬in′式中，P¬in′—压缩机吸收并压缩制冷剂消耗的功率；φ0′—制冷剂在蒸发器吸收的热量，即制冷量；φ¬R—制冷剂在热回收器中放出的热量，即热回收量；φ¬k′—制冷剂在冷凝器中冷凝（或过冷）放出的热量。
雷诺威机房空调，雷诺威精密空调二、热回收类别针对热回收器回收热量的多少，热回收又可以分为部分热回收和全热回收。
其中，部分热回收只能回收冷水机组排放的部分热量，全热回收基本回收了系统排入环境中的全部热量。
三、热回收器形式根据使用场所的不同和用户终端的具体需求，热回收器可以采用多种不同的形式，如管壳式、板式、翅片管式、套管式等。
四、热回收技术在冷水机组上的一般应用根据冷水机组通常的使用场所，一般以水作为热量回收的媒介，在此以制取免费卫生热水为例展开讨论。
五、热回收技术原理热回收器里通过的是高温高压的气态制冷剂（温度约70℃—85℃），在高温高压制冷剂通过热回收器的同时，利用循环水泵将常温的水送入热回收器，在热回收器里水与高温制冷剂蒸气进行热交换，制冷剂被冷凝的同时将水温升高，然后返回热水储存箱，水泵再次从储存箱中将水送入热回收器进行循环加热，使热水温度进一步升高。
热回收机组原理、形式与应用术语空气-空气能量回收通风装置带有独立的风机、空气过滤器，可以单独完成通风换气、能量回收功能，也可以与空气输送系统结合完成通风换气、能量回收功能的装置。
习称能量回收机组或热回收机组。
空气-空气热交换器将排风中的热（冷）量传递给送风的热转移设备，习惯称热回收器，也称能量回收部件。
热回收的目的1、减小供热（冷）装置的容量。
2、减少诸多设备如制冷和供热设备、空气处理设备、水泵、管路等的投资。
3、减少全年的能源消耗量。
4、降低运行费用。
5、减少对环境的污染，减少温室气体的排放，保护环境。
相关标准《公共建筑节能设计标准》（GB50189-2015）、《通风空调系统运行管理规范》GB50365-2005规定：建筑物内设有集中排风系统且符合下列条件之一时，宜设置排风热回收装置。
排风热回收装置（全热和显热）的额定热回收效率不应低于60%。
1、送风量大于或等于3000m3/h的直流式空气调节系统，且新风与排风的温度差大于或等于8℃；2、设计新风量大于或等于4000m3/h的空气调节系统，且新风与排风的温度差大于或等于8℃；3、设有独立新风和排风的系统。
热回收机组的种类1、转轮式全热回收器2、板式显热回收器3、板翅式全热回收器4、热管式显热回收器5、溶液吸收式全热回收器6、液体循环式显热回收器转轮式热回收器1、转轮式热回收器的核心部件是转轮。
2、以特殊复合纤维或铝合金箔作载体，覆以蓄热吸湿材料而构成。
3、加工成波纹状和平板状形式，然后按一层平板、一层波纹板相间卷绕成一个圆柱形的蓄热芯体。
4、在层与层之间形成许多蜂窝状的通道，即空气流道。
工作原理1、转轮作为蓄热芯体，新风通过显热型转轮的一个半圆，排风同时逆向通过转轮的另一个半圆。
排风将热量释放给蓄热热芯体，排风温度降低，芯体的温度升高。
2、冷的新风接触到热的蓄热芯体时，同于存在温度差，芯体将热量释放给新风，新风温度升高。
3、夏季降温运行时，处理过程相反。
天然科技中央空调废热全热回收技术一、中央空调废热全热回收技术原理：中央空调运用卡诺循环的原理，通过消耗少量的电能做功，把房间内大量的热量转移到室外，在整个过程中遵循热力学第一定律。
因此中央空调散发到室外的热量远远大于其耗电量。
众所周知，夏季空调器在制冷运行的同时，必须通过冷凝向外界散发出大量的冷凝废热，目前绝大部分空调器在设计时并没有将这部分热量加以有效的利用，而是将其直接排放到大气中，如风冷机组铜鼓风扇、水冷机组通过冷却直接向外界排放大量的热量，而因主机的机器效率和电机的功率因素散发出热量大约是制冷量的120%。
因此，热回收技术利用这部分热量来获取热水，实现空调废热再利用的目的，它是在原有空调机组上改进，在中央空调机组上安装一个高效的热回收设备及热泵接驳装置，该装置使高温的冷媒与自来水进行热交换，将排到大气中的废热转变为有用的可再生二次能源，免费制造75-100℃生活热水及供暖功能。
二、中央空调机组节能改造热泵制暖、废热回收制热水系统：1.热回收技术应用于水冷机组，减少原冷凝器的热负荷，使其热交换效率更高；应用风冷机组，使其部分实现水冷化，使其兼具有水冷机组高效率的特性；根据我们的工程经验所有的水冷、风冷机组。
经过热回收改造后，其工作效率都会有如下显著的改善。
2.制冷时降低了冷凝压力，也就是降低压缩机的排气压力，使空调机组耗电量节约10-30%。
3.制冷时降低了冷凝温度，提高机组制冷量。
根据计算：冷却水温度（冷凝温度）每降低1℃：机组制冷量可提高1.3%。
冷凝热回收后，如果冷却水流量不变，冷凝温度可降低3-5℃：可提高机组制冷量4%左右，节电效果明显。
4.在过渡时期不冷不热天气，或冬季气温低时，空调系统转换热泵模式控制系统，进行全热回收供酒店客房制暖及制热水。
制暖时空调机组实现单向耗能，双向输出，在不受影响制暖的同时制造免费的60-100℃生活热水。
5.风冷机组经过节能改造后热水可达到100℃，水冷机组经过节能改造后热水可达到60-80℃。
冷水机组热回收应用探讨作者: 曾振威(南区技术部)0 前言随着社会节能和环保意识的日益增强，一些原先被冷落的技术逐渐受到厂家和业主的青睐。
对冷水机组的冷凝排热进行回收便是其中之一。
不可否认，在一些场合，如医院，宾馆等，在供冷的同时，需要一定温度和流量的热水以满足需要。
这时候热回收型冷水机组便体现其技术优势，但同时也对热水系统设计和运行提出了相应的要求，而且对机组的性能也有一定的影响。
另外由于机组本身的问题，例如，热水温度的限制和机组在供冷的时候才能供热（冬天使用热泵除外），使得该技术在实际应用中受到一定的制约，特别在冬天使用时，一些地区，由于室外温度的限制，并不能大规模减小常规燃煤燃气热水锅炉或电锅炉的规格，因此其发挥效益的时间一般在于夏季供冷的周期内。
而且由于冷水机组冷负荷的变化，导致其热回收量也发生变化，这就导致应用此技术的实际回收期比理论的要长！虽然热回收技术不是一个新的技术，但目前系统设计思路都是一些冷水机组厂家提出的，出于推广的需要，有些分析并不是完全准确，本文将从热水温度和回收量，系统设计，控制系统及投资回收期等四个方面进行探讨。
1 热水温度和回收量热水温度和热回收量主要与热回收模式、冷凝器类型和蒸发器类型有关。
1.1热回收模式热回收共有两种模式[1]，一种是显热回收，也称之为部分热回收；另一种是潜热回收，也称之为全热回收。
高温高压的冷媒蒸汽在冷凝器中一般要经历三个阶段[2]，如下图1所示。
如果仅回收过热段部分的能量，此时蒸汽不发生相变，因此回收的仅为蒸汽的显热，此热量大约为总排热量的12～15％[1]。
该模式称之为显热回收模式。
显热回收的特点是：a回收的比例不大，一般为冷量的10％左右，这是因为考虑到换热效率的问题；b回收的温度不高，对于风冷机组，最高出水温度为60℃左右；对于水冷机组，最高出水温度在50℃左右。
这是因为风冷机组的冷凝温度和过热度均高于水冷机组的缘故；c对冷水机组的性能（COP）的影响，加了热回收的冷水机组，如果其冷凝器与标准机组一致，由于一部分的热量被热水带走，相应地冷凝器承担的热量就减少，这样会有助于增加冷媒的过冷度，对机组提高效率是有利的[1]，这种情况只有在进行热回收的时候才能发生；d与常规机组相比，成本增加很少。
中温热回收冷水机组原理
中温热回收冷水机组是一种能够回收中温余热并将其转化为冷水的设备。
其原理主要包括以下几个方面：
1. 中温余热回收原理，中温余热回收是通过换热器将工业生产过程中产生的中温余热传递给回收系统。
这些中温余热可以来自于炉窑、烟气、热水等工业生产过程中的废热，通过换热器的传热作用，将中温余热传递给冷水机组。
2. 制冷循环原理，冷水机组通过制冷剂的循环流动来实现制冷的目的。
一般采用蒸发器、压缩机、冷凝器和节流阀等组件，通过制冷剂在这些组件中的相态变化，实现对冷水的制冷作用。
3. 中温余热利用制冷原理，中温余热通过换热器传递给冷水机组中的蒸发器，使得蒸发器内的制冷剂蒸发吸收热量，从而使得冷水机组内的冷水得到制冷。
4. 冷凝与循环，制冷剂在蒸发器中吸收热量后变成低温低压蒸汽，然后被压缩机压缩成高温高压蒸汽，再通过冷凝器散发热量变成高温高压液体，最后通过节流阀减压成低温低压液体重新进入蒸
发器，完成整个制冷循环。
总的来说，中温热回收冷水机组的原理是利用换热器传递中温余热给冷水机组中的蒸发器，通过制冷剂的循环流动和相态变化实现对冷水的制冷作用，从而达到能源回收和冷水制冷的目的。
这种技术在工业生产中可以有效地提高能源利用效率，减少能源消耗和环境污染。
关于冷水机组热回收技术的说明附件关于冷水机组热回收技术的说明1、热回收的原理及介绍1.1背景资料在酒店、宾馆、医院、浴足、桑拿等场所，既需要热水供应，又要制冷空调。
一方面要用燃煤/燃气锅炉生产热水，另一方面要用冷却塔（或地下水、风冷风机等形式）把空调在制冷过程中产生的冷凝热散失到大气中，产生污染的同时浪费能源。
热水与制冷空调两套方案相互独立，致使制冷空调的余热得不到充分利用，甚是可惜！空调压缩机产生的冷凝热量等于空调系统从制冷空间吸收总热量加上压缩机的发热量，约为制冷量的115%以上。
目前绝大部分的空调设计，这部分的热量不但没有利用，还要消耗水泵、冷却塔、风冷风机等动力电能，将这部分热量排到大气环境（或地下环境）中去。
如果把这一部分热量利用起来，变废为宝，免费获取生活热水，实现空调系统的单向能耗，双向输出，在制冷的同时又产生热水，岂不美哉。
1.2冷水机组热回收技术介绍常规制冷空调用压缩机的出口处的制冷剂温度在65℃~95℃之间，冷凝管的表面热的烫手，空调热回收技术就是利用这部分的冷凝废热资源，来产生热水的。
1.2.1部分热回收如下图：热回收装压缩膨胀水水水水部分热回收（100%+30%的换热铜管）双管束换热器：制冷剂侧共用一个回路，水侧上下分层。
1.2．2全部热回收全热回收（100％+100%的换热铜管）双管束冷凝器：制冷剂侧共用一个回路，水侧左右分层。
30℃45℃制冷剂2、热回收量热回收温度一般不高于60℃2.1对于水冷螺杆机组的部分热回收量① R22机组：60度热水，回收量最大10%；55度热水，回收量最大15%；50度热水，回收量最大30%；45度热水，回收量最大50% 。
② R134a 机组： 60度热水，回收量最大8%； 55度热水，回收量最大14%； 50度热水，回收量最大29%；45度热水，回收量最大50%。
说明：① 对于不同的热回收温度和热回收量，机组需要进行不同的设计和报价。
热回收技术原理及其在冷水机组上的应用
1.前言
本世纪头二十年，我国经济将继续保持平稳较快的增长态势，然而能源的相对短缺已越来越成为制约我国经济持续健康发展的瓶颈，这一矛盾在今后相当长的时期内将长期存在，并且有愈加明显的趋势，同时，经济的高速发展也是以牺牲环境为代价的，如今人们赖以生存的环境已不堪重负。
为此，国家确立了“节约与开发并重，节约优先”的能源方针，并提出“科学发展观”，“构建社会主义和谐社会”的全新发展理念。
随着生活水平的不断提高和生产条件的日益改善，人们对生产生活环境也提出了更加严格的要求，如今，各类冷水机组已成为重要的实现方式，但伴随的却是巨大的能源消耗。
因此，节能降耗理应成为全社会共同的责任，更是摆在每一家空调制造企业面前重大的课题。
2.单级蒸气压缩式制冷循环
压缩机吸收来自蒸发器的低温低压气态制冷剂，压缩成高温高压的制冷剂蒸气排入冷凝器，冷凝为中温(30℃—50℃)高压的制冷剂液体，经膨胀阀节流降压为低温低压的液态制冷剂(实际为气液混合物)，进入蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，回到压缩机，完成一个制冷循环。
由热力学第一定律可知，φk=φ0+Pin
式中，Pin—压缩机吸收并压缩制冷剂消耗的功率；
φ0—制冷剂在蒸发器吸收的热量，即制冷量；
φk—系统通过冷凝器放出的热量。
3.热回收技术
3.1热回收原理
机组经冷凝器放出的热量通常被冷却塔或冷却风机排向周围环境中，对需要用热的场所如宾馆、工厂、医院等是一种巨大的浪费，同时给周围环境也带来一定的废热污染。
热回收技术就是通过一定的方式将冷水机组运行过程中排向外界的大量废热回收再利用，作为用户的最终热源或初级热源。
压缩机排出的高温高压气态制冷剂先进入热回收器，放出热量加热生活用水(或其它气液态物
质)，再经过冷凝器和膨胀阀，在蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，返回压缩机。
图中热回收器便是热量回收的载体，起着热量回收和转移的作用。
根据热力学第一定律可以得到如下关系式，
φk′+φR=φ0′+Pin′
式中，Pin′—压缩机吸收并压缩制冷剂消耗的功率；
φ0′—制冷剂在蒸发器吸收的热量，即制冷量；
φR—制冷剂在热回收器中放出的热量，即热回收量；
φk′—制冷剂在冷凝器中冷凝(或过冷)放出的热量。
3.2热回收类别
针对热回收器回收热量的多少，热回收又可以分为部分热回收和全热回收。
其中，部分热回收只能回收冷水机组排放的部分热量，全热回收基本回收了系统排入环境中的全部热量。
3.3热回收器形式
根据使用场所的不同和用户终端的具体需求，热回收器可以采用多种不同的形式，如管壳式、板式、翅片管式、套管式等。
4.热回收技术在冷水机组上的一般应用
根据冷水机组通常的使用场所，一般以水作为热量回收的媒介，在此以制取免费卫生热水为例展开讨论。
由热回收技术原理可知，热回收器里通过的是高温高压的气态制冷剂(温度约70℃—85℃)，在高温高压制冷剂通过热回收器的同时，利用循环水泵将常温的水送入热回收器，在热回收器里水与高温制冷剂蒸气进行热交换，制冷剂被冷凝的同时将水温升高，然后返回热水储存箱，水泵再次从储存箱中将水送入热回收器进行循环加热，使热水温度进一步升高。
储存箱中的水经热回收器多次热交换，最终达到客户要求的水温(55℃-60℃左右)。
当热水温度达到设定值时，循环水泵停止工作。
用户通过热水阀自储存箱中提取卫生热水，一旦水箱中水位降低，补水装置自动补水，此时水温开始下降，当水温降到低于设定值时，热水循环泵自行启动运转，再次通过热回收器对储存箱的水进行循环加热(前提是冷水机组在运行中)，这样就确保储存箱中的热水温度维持在相对恒定的范围内。
5.应用分析
部分热回收因为只回收了冷水机组运行过程中排放的部分热量，因此，经热回收器后的制冷剂仍是气相或气液相混合物，为保证制冷剂的完全冷凝和过冷，需经水冷冷凝器或风冷冷凝器的进一步冷凝，仍有部分余热排入大气中。
当然，因为是部分热回收，所以热水温度相对较高，理论上无限接近压缩机的排气温度，通常可达60℃左右甚至更高，有效满足日常对卫生热水的需求。
全热回收基本回收了压缩机排放的全部废热(微少热量通过压缩机壳体和排气管路散失到外界环境当中)，因为是全热回收，制取的热水温度较部分热回收低(通常为30℃—50℃)，此时可以实现水冷冷水机组冷却水泵、冷却塔风机或风冷冷水机组风机停止工作。
当然，若热量回收的过程中，冷却水泵、冷却塔风机或冷凝风机继续运转，等效于对从热回器流出的液态制冷剂的进一步过冷，从而提高了机组的效率即COP值，实践证明，COP值一般可以提高3%—5%。
6.结束语
通过热回收技术的应用，一方面减少了冷水机组运行过程中排放的大量余热，降低了对环境的废热污染，另一方面，由于制取免费的卫生热水，降低了对锅炉、电加热器等传统加热设备的过度依赖，同时，对液态制冷剂的进一步过冷作用，提高了冷水机组的能效比，改善了机组的运行条件，并提高了机组的运行寿命，整体上降低了企业的综合运营成本。
因此，热回收技术具有重大的现实意义和较高的社会效益，具有节能、环保、节约运行费用的特点，在一定程度上体现了国家正在创建“节约型社会”的总体目标，理应在整个行业和全社会大力推广。
