钢结构焊接检验批质量验收记录
01020401 单位（子单位） 工程名称 施工单位 分包单位 施工依据 验收项目 1 焊接材料品种、规格 2 焊接材料复验 3 材料匹配 主 控 4 焊工证书 项 目 5 焊接工艺评定 6 内部缺陷 7 组合焊缝尺寸 8 焊缝表面缺陷 1 焊接材料外观质量 2 预热和后热处理 一 3 焊缝外观质量 般 项 目 4 焊缝尺寸偏差 5 凹形角焊缝 6 焊缝感观 设计要求及 规范规定 第4.3.1条 第4.3.2条 第5.2.1条 第5.2.2条 第5.2.3条 第5.2.4条 第5.2.5条 第5.2.6条 第4.3.4条 第5.2.7条 第5.2.8条 第5.2.9条 第5.2.10条 第5.2.11条 分部（子分 部） 工程名称 项目负责人 分包单位项目 负责人 验收依据 最小/实际 抽样数量 / / / / / / / / / / / / / / 地基与基础/ 基础 分项工程名称 检验批容量 第二层～第三段～ 板 《钢结构工程施工质量验收规范》 GB50205-2001 检验批部位 检查记录 检查结果 001

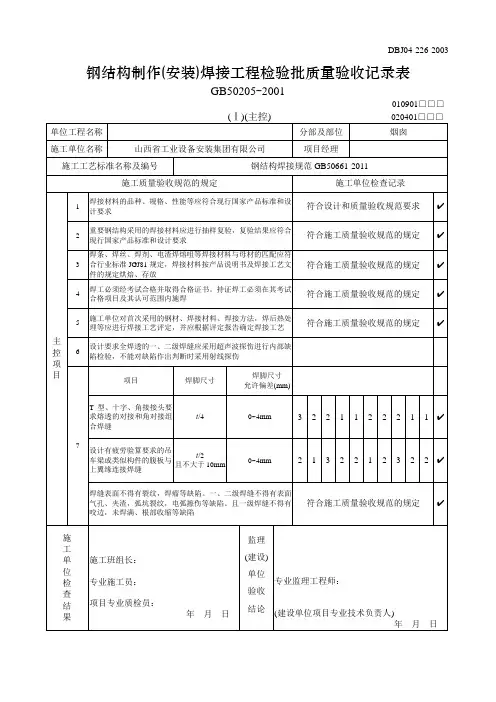

钢结构制作(安装)焊接工程检验批质量验收记录表GB50205-2001010901□□□说明010901(Ⅰ)(主控) 020401 主控项目：1.检查数量：全数检查。

检验方法：检查产品的质量合格证明文件，中文标志及检验报告。

2.全数检查。

检查复验报告。

3.全数检查。

检查质量证明书和烘焙记录和材料用量证明。

4.全数检查。

检查焊工合格证及其认可范围，有效期。

5.全数检查。

检查焊接工艺评定报告。

6.全数检查。

检查超声波或射线探伤记录。

7.资料全数检查；同类焊缝抽查10%，且不应少于3条。

观察检查，用焊缝量规抽查测量。

见图5.2.5。

8.每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%且不应少于1条，每条检查1处，总抽查数不应少于10处。

观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。

钢结构制作(安装)焊接工程检验批质量验收记录表GB50205-2001010901□□年月日说明010901(Ⅰ)(一般) 020401 一般项目：1.按量抽查1%，且不应少于10包。

观察检查。

2.全数检查。

检查预、后热施工记录和工艺试验报告。

3.检查数量同主控项目第8条。

观察检查或使用放大镜、焊缝量规和钢尺检查。

见附录A.0.1表。

4.检查数量同主控项目第8条。

用焊缝量规检查。

注：B指焊缝宽度h f＞8.0mm的角焊缝其局部焊脚尺寸允许低于设计要求值1.0mm，但总长度不得超过焊缝长度10%；焊接H形梁腹板与翼缘板的焊缝两端在其两翼缘板宽度范围内，焊缝的焊脚尺寸不得低于设计值。

见附录A.0.1-2表。

5.检查数量：每批同类构件抽查10%，且不应少于3件，观察检查。

6.检查数量：每批同类构件抽查10%，且不应少于3件，被抽查构件中，每件焊缝按数量各抽查5%，总抽查处不应少于5处。

观察检查。

注：t为连接处较薄的板厚。

且≤2.0
mm
二级
<0.1t(母材厚度)
且≤2.0
mm
三级
<0.15t(母材厚度)
且≤3.0
mm
6
贴角焊缝外形尺寸偏差
焊脚尺寸hf
hf≤6
+1.5～0
mm
hf>6
+6
+1.5～0
mm
hf>6
+3.0～0
mm
7
T型接头焊透的角焊缝焊缝总宽b偏差
+1.5～0
mm
复（核）
查意见
工程编号
分项工程名称
类
别
序
号
检验项目
质量标准
单
位
检验（实测）结果
合格
优良
三
类
5
对接焊缝外形尺寸偏差
焊缝余高C
b<20
一级
+0.5
1.5
-1.0
mm
二级
1.5±1.0
mm
三级
2.0±1.5
mm
b≥20
一级
+1.0
2.0
-1.5
mm
二级
2.0±1.5
mm
三级
+1.5
2.0
-2.0
mm
焊缝错位d
一级
<0.1t(母材厚度)
复
（核）
查
结
论
建设（监理）单位：
年月日
公司：
年月日
工地：
年月日
班组：
年月日
气
孔
一级
不允许
二级
不允许
三级
直径小于或等于1.0mm气孔,在1000mm长度范围内不得超过5个

注：本表也适用于幕墙钢结构框架的焊缝外观质量检查记录。

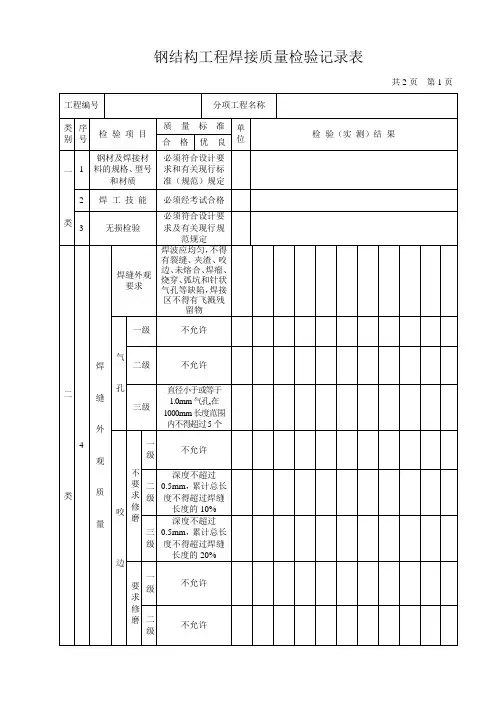

SG—T059填写说明
一、本表是用于钢结构工程焊缝质量检查记录，同时也适用于建筑幕墙工程的焊缝质量检
查记录。

幕墙钢框架可根据工程中出现的焊缝类型立项检查并记录。

二、本记录为钢结构焊接和建筑幕墙工程检验批质量验收记录的支撑表。

三、填写示范以钢柱为例，实际当中，工程由哪种构件，就按哪种构件出现的焊缝检查记
录。

四、焊缝的外形尺寸和表面质量应按规范第5.2.6条和附表A表A.0.1、表A.0.2、表A.0.3
等规定进行控制。

五、一、二级焊缝的内部质量检测，应在焊缝尺寸和外观质量检查合格后进行。

六、碳素钢应在焊缝冷却到环境温度，低合金结构应在完成焊接24h后进行探伤检验。

七、焊工姓名或证号，可填姓名，也可只填焊工合格证书的编号。

八、焊缝尺寸检查用焊缝量规。

九、一般项目其检查结果应有80%及以上的检查（值）符合规范要求，且最大值不应超过
其允许差值的1.2倍，方可判定合格。

十、本表一式两份，施工单位、建设单位各存一份。
