电机绕线方法

12v白金机绕线方法
白金机（电动机）绕线的方法如下：
1. 准备材料和工具：12V白金机、绕线线圈、绕线架、绝缘胶带、绝缘电线、绝缘漆、绝缘胶带、剥线器、绝缘刀、焊锡等。

2. 确定绕线方式：绕线方式有串联绕线和并联绕线两种方式，根据具体要求选择适合的方式。

3. 准备绕线架：将绕线架固定在工作台上，确保不会晃动。

4. 剥线和焊接：使用剥线器剥掉电机线圈两端的绝缘层，露出一段裸露的铜线。

将铜线焊接在绝缘电线上，确保焊点牢固。

5. 绕线：将绝缘电线固定在绕线架上，开始绕线。

根据绕线方式，将电线依照一定的规律绕在电机铁芯上，确保绕线平整、紧密。

6. 绝缘处理：绕完线圈后，使用绝缘胶带将电线绕成一圈，避免绕线松动。

再使用绝缘漆对线圈进行涂覆，增加绝缘性能。

7. 完成绕线：在绝缘漆干燥之后，用剥线器将线圈两端绝缘层剥掉，露出一段裸露的铜线。

将铜线焊接在电机的端子上，确保焊点牢固。

8. 检查绕线质量：检查绕线质量是否良好，确保没有接触不良、绝缘不足等问题。

9. 安装绕好的线圈：将绕好的线圈安装到白金机上，确保安装的位置准确。

以上是12V白金机绕线的方法，希望对您有所帮助！。

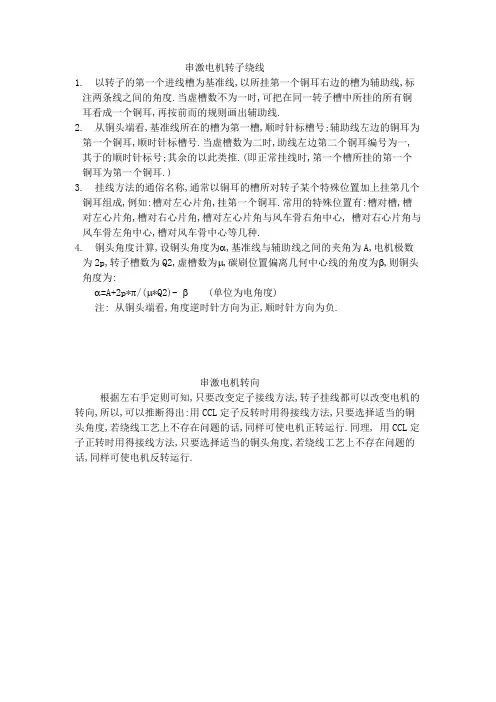

串激电机转子绕线
1.以转子的第一个进线槽为基准线,以所挂第一个铜耳右边的槽为辅助线,标注两条线之间的角度.当虚槽数不为一时,可把在同一转子槽中所挂的所有铜耳看成一个铜耳,再按前而的规则画出辅助线.
2.从铜头端看,基准线所在的槽为第一槽,顺时针标槽号;辅助线左边的铜耳为第一个铜耳,顺时针标槽号.当虚槽数为二时,助线左边第二个铜耳编号为一,其于的顺时针标号;其余的以此类推.(即正常挂线时,第一个槽所挂的第一个铜耳为第一个铜耳.)
3.挂线方法的通俗名称,通常以铜耳的槽所对转子某个特殊位置加上挂第几个铜耳组成,例如:槽对左心片角,挂第一个铜耳.常用的特殊位置有:槽对槽,槽对左心片角,槽对右心片角,槽对左心片角与风车骨右角中心, 槽对右心片角与风车骨左角中心,槽对风车骨中心等几种.
4.铜头角度计算,设铜头角度为α,基准线与辅助线之间的夹角为A,电机极数为2p,转子槽数为Q2,虚槽数为μ,碳刷位置偏离几何中心线的角度为β,则铜头角度为:
α=A+2p*π/(μ*Q2)- β (单位为电角度)
注: 从铜头端看,角度逆时针方向为正,顺时针方向为负.
串激电机转向
根据左右手定则可知,只要改变定子接线方法,转子挂线都可以改变电机的转向,所以,可以推断得出:用CCL定子反转时用得接线方法,只要选择适当的铜头角度,若绕线工艺上不存在问题的话,同样可使电机正转运行.同理, 用CCL定子正转时用得接线方法,只要选择适当的铜头角度,若绕线工艺上不存在问题的话,同样可使电机反转运行.。

双速电机绕线方法
1双速电机绕线
双速电机是一种常见的电动机，用来控制动力转移。

双速电机以不同的频率和相位差绕组电线，以实现改变功率输出的能力。

双速电机绕线有三种方法，分别为双极绕线、三极并联绕线和三极并联绕线。

1.1双极绕线
双极绕线是最常用的双速电机绕线方法，把相绕在同一个芯片上，通过变压器、滤波器和其他电子元件实现双速效果。

电流通过这种方式绕在双极上，以此发挥改变功率输出的功效。

1.2三极并联绕线
三极并联绕线是用三组绕组分布在三个极上。

在将一个绕组分布在旋转极上时，另外两个绕组分布在静止极上，当启动电动机的时候，每个极的电流所占的比例都会发生变化，从而形成不同的电流分布。

1.3三极绕线
三极绕线则把三组绕组放在同一个极上，通过调节电机的励磁和功率输出，以此调节此极转动的方向以及速度。

以上是双速电机绕线方法的介绍，双速绕线方法有两种，双极绕线和三极并联绕线，双极绕线是最常用的双速电机绕线方法，三极并
联绕线则是用三组绕组分布在三个极上，而三极绕线则把三组绕组放在同一个极上，通过变压器、滤波器和其他电子元件实现双速效果。

电动机绕线方法电动机绕线是指在电动机定子铁芯上绕制绕组，是电动机制造中非常重要的一个工艺环节。

电动机绕线的质量直接影响到电动机的性能和使用寿命。

因此，掌握正确的电动机绕线方法对于提高电动机的质量和性能至关重要。

首先，选择合适的线材是电动机绕线的第一步。

一般来说，电动机绕线常用的线材有铜线和铝线两种。

铜线具有良好的导电性和导热性，能够有效地提高电动机的效率和散热性能，但价格较贵。

而铝线价格相对便宜，但导电性和导热性较差，容易产生热量，影响电动机的使用寿命。

因此，在选择线材时，需要根据电动机的使用要求和成本考虑进行选择。

其次，进行电动机绕线时需要根据电动机的型号和电压等参数来确定绕组的匝数和布局。

一般来说，绕组匝数越多，电动机的输出功率越大，但也会增加电动机的电阻和损耗。

因此，在确定绕组匝数时，需要综合考虑电动机的使用要求和性能指标，选择合适的绕组方式和匝数。

在进行电动机绕线时，需要注意绕线的均匀性和紧密度。

绕线的均匀性直接影响到电动机的性能和稳定性，过紧或者过松的绕线都会影响电动机的使用效果。

因此，在绕线过程中需要保持匝间的均匀间隔和绕线的紧密度，确保绕组的质量和稳定性。

另外，在绕线过程中还需要注意绕线的绝缘性能。

电动机绕组在工作时会受到电磁感应和电流的作用，因此需要具有良好的绝缘性能，避免发生短路和漏电等问题。

因此，在绕线时需要选择具有良好绝缘性能的绝缘材料，并严格按照绝缘要求进行绕线，确保绕组的安全可靠性。

最后，进行电动机绕线后需要进行绝缘处理和绝缘测试。

绝缘处理是为了增强绕组的绝缘性能，提高电动机的安全可靠性。

而绝缘测试则是为了检测绕组的绝缘性能是否符合要求，确保电动机在使用过程中不会发生安全隐患。

总之，电动机绕线是电动机制造中非常重要的一个环节，正确的绕线方法能够有效提高电动机的质量和性能，延长电动机的使用寿命。

因此，在进行电动机绕线时，需要选择合适的线材，确定合适的绕组匝数和布局，保持绕线的均匀性和紧密度，注意绕线的绝缘性能，并进行绝缘处理和测试，确保电动机绕线的质量和稳定性。
