三相异步电动机三角形、Y形接线方法及区别（详细解释）图电机接线柱上图是三相异步电动机的接线柱，很多同志看到六个接线柱就懵逼了，不知道如何接线；今天我们就一起来探讨下电动机的接线问题。
一、两种接法三相异步电动机广泛应用于工厂企业中，接线方法有两种：△和Y形，Y形习惯又称为星形接法。
U1 V1W1W2U2 V2U1 V1W1U2 V2W2图a电机三相绕组U1 V1W1 W2U2 V 2星形(Y)联结3 ~U1 V1W1 W2U2 V 2三角形(△)联结3 ~图b 电机Y形和△接法图c 电机连接片三相异步电动机三个绕组一般用U、V、W三个字母表示，位置如上图a所示，这里需要注意的是绕组的接线组并不是上下对应的，而是错开的，三相异步电机基本都是这样的，所以大家最好把这个位置记住；错开的原因是△接线时比较方便，大家注意图b，接线时只需要通过连接片（如图c所示）把接线柱上下联结起来就可以了，如果不错开接成△接法就比较麻烦了；图b中的另一种接法就是Y形接法，通过连接片把三个接线柱横着联结起来。
这两种接法接线方式，总结下就是△竖着接线，Y形横着接线；大部分情况是这样，但是大家不能死记硬背，大家还是要理解，才能举一反三。
图电机△接法图电机Y形接法二、两种接法的区别经常有人问我，这两种接法有什么区别？区别是这两种接法的电机的电压和电流不一样，其他参数都一样；所以这两种对负载来说没有区别。
所以，在实际应用时不管选择哪一种接法，都能正常工作；一般根据电源的电压进行选择，那种电压容易接引，就选哪一种。
图某电机铭牌上图是一个电机的铭牌，可以看出△和Y形接法的电压分别是220V和380V，还有另一种常用电机△和Y形接法的电压分别是380V和660V；Y形接法的电压是△接法电压的根号三倍。
这两种接法的功率是一样的，P=UI，因为△接法电压小，所以△接法的电流就大，同理Y形接法的电流小；所以工程上多选用Y形接法，因为Y形接法的电流小，在选择导线时，导线可以细一些，可以省一部分钱，比较经济。

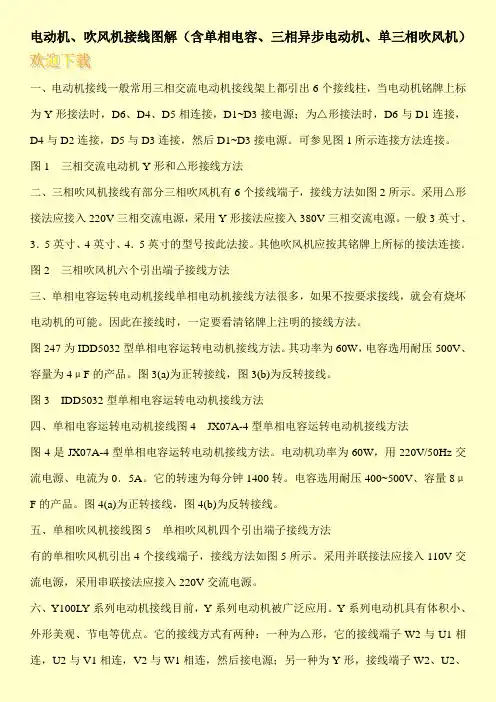

电动机、吹风机接线图解（含单相电容、三相异步电动机、单三相吹风机）一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、。

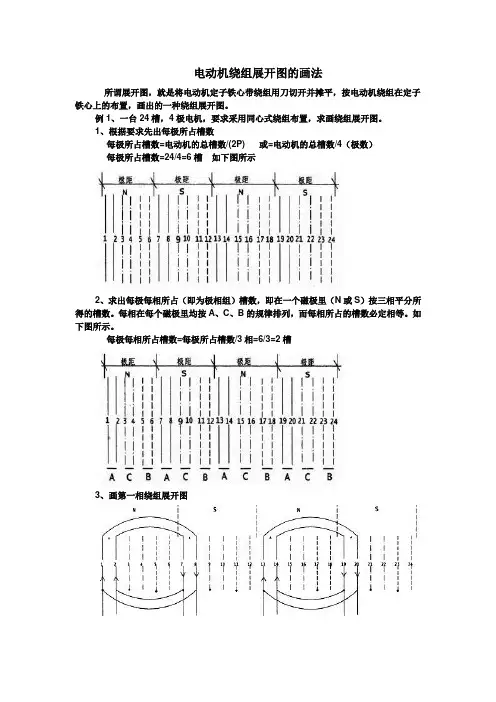

电动机绕组展开图的画法所谓展开图，就是将电动机定子铁心带绕组用刀切开并摊平，按电动机绕组在定子铁心上的布置，画出的一种绕组展开图。
例1、一台24槽，4极电机，要求采用同心式绕组布置，求画绕组展开图。
1、根据要求先出每极所占槽数每极所占槽数=电动机的总槽数/(2P) 或=电动机的总槽数/4（极数）每极所占槽数=24/4=6槽如下图所示2、求出每极每相所占（即为极相组）槽数，即在一个磁极里（N或S）按三相平分所得的槽数。
每相在每个磁极里均按A、C、B的规律排列，而每相所占的槽数必定相等。
如下图所示。
每极每相所占槽数=每极所占槽数/3相=6/3=2槽3、画第一相绕组展开图根据上面计算分配得知，每极每相所占槽数为2，即第一极N中，A相占2槽（1、2槽）。
而第二极S中，A相也占2槽（7、8槽）。
第三极N中，A相也一样占2槽（13、14槽）。
而第四极S中，A相同样也占2槽（19、20槽）。
对于单层电动机而言，一个线圈有二个有效边，如果它的第一个有效边在N极，则另一个有效边就是在S极。
根据同心式绕组的画法，我们得出第一个N极和第二个S极的1------8槽（y=7)、2------7槽(y=5)相连的二个绕组，而第三个N极与第四个S极的连接与上面是相同的，分别是13------20、14------19相连，同样组成另二个绕组。
这样A相绕组全部画完（画时应逆时针方向）。
4、绕组的连接绕组的连接是按顺电流方向，逆时针，依绕组先后排列顺序依次连接。
A、电流的方向在同性磁极下电流方向必定相同，在异性磁极下电流的方向必定相反。
根据经验，相邻二相的电流方向恰恰相反（初学时电流方向一定要搞清）。
对于一个绕组而言，若规定了它的进出线的位置，按上图第一个线圈是由第1槽进线(它位于N极），可以确定电流的流向是向上。
而电流不管匝数有多少电流总是由第8槽流出（它位于S极），故电流的流向必定是向下的。
又由于第2槽与第1槽同处于N极，故第2槽的电流方向与第1槽相同，同是向上。
