4-2 剖视图的分类及表达方式
一、剖视图的基本概念及形成
1、概述
假想用剖切平面剖开机件，将处于观察者和剖切面之间的部分移去，而将其余的部分
向投影面投影，所得到的视图称为剖视图（简称剖视）。
（a） （b）
（c
）
图4-6 剖视图的形成 用来剖切机件的假想平面称为剖切面。
剖切面与机件接触的部分称为剖面区域。在绘制剖视图时，通常应在剖面区域内画出
剖面线，如图4-6所示。不同材料的剖面线
如图4-7所示。
国家标准规定，表示金属材料剖面区域
的剖面线的方向一般与主要轮廓或剖面区域
的对称线成45°。画图时要注意，同一机件
的剖面线的方向、间隔应保持一致，且线型
为细实线。当图形主要轮廓线与水平方向成
45°时，该图形的剖面线画成与水平方向成
30°或60°的细实线。如图4-8所示。
图4-7 材料的剖面符号（GB/T4457.5-1984）
图4-8 剖面线的角度 2、剖视图的标注
为了便于读图，剖视图应该进行标注，以表明剖切位置及剖视图名称和投影方向。剖
视图的标注有三要素：
① 剖切符号 表示剖切面的位置，用粗实线画出，长度5mm左右，尽可能不与图形的轮廓
线相交，如图4-6（b）所示。
② 箭头 表示投影方向，画在剖切线的两端，且应与剖切符号垂直。 （短的粗实线）
③ 剖视图名称 在剖视图的正上方用大写字母标注出其名称“X-X”,并在剖切符号两端和
转折处注上相同的字母，如图4-6（b）所示。
3、画剖视图的注意事项
① 分清剖切的真与假 剖视图中剖开机件是假想的，因此当一个视图画成剖视之后，其他
视图的完整性不受影响。如主视图剖切后，俯视图仍需按完整机件画出。
② 注意虚线的取舍 剖视图中看不见的结构形状，在其他视图中已表达清楚时，其虚线可
省略不画。对尚未表达清晰的结构，也可用细虚线表达，如图4-9所示。
③ 肋板结构的画法 当剖切平面通过肋板的对称平面或对称线时（纵向剖切），按制图标
准规定，其剖面区域不画剖面线，且用粗实线将它与其相邻部分隔开，如图4-10所示。

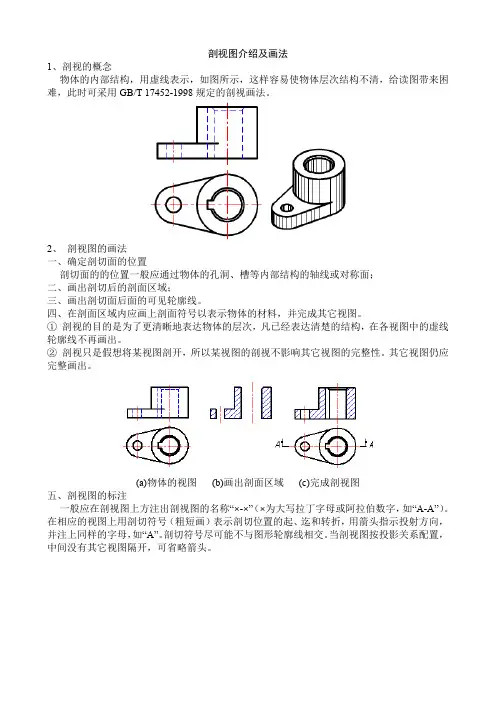

剖视图介绍及画法
1、剖视的概念
物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T 17452-1998规定的剖视画法。
2、剖视图的画法
一、确定剖切面的位置
剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；
二、画出剖切后的剖面区域；
三、画出剖切面后面的可见轮廓线。
四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。
①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。
②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。其它视图仍应完整画出。
(a)物体的视图 (b)画出剖面区域 (c)完成剖视图
五、剖视图的标注
一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。剖切符号尽可能不与图形轮廓线相交。当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。
当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。
还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。
(a) 剖面线的画法 (b) 剖面线的画法
剖切符号、剖切线和字母的组合标注如图所示。剖切线也可省略不画，如图所示。
(a)组合标注 (b)省略剖切线
剖切符号、剖切线和字母的组合标注
六、剖面区域的表示法（GB/T 17453-1998）
剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。
识读剖面图和剖视图
第三章 怎样识读剖面图和剖视图
本章目的：学会各种剖面、剖视图的识读方法
第一节：剖视图的种类 一． 什么是剖视图：
当零件的内部结构比较复杂时，在视图中就会产生较多的虚线这样既不利于标注尺寸，也不利于识
图。为清晰地表达零件的内部结构，常采用剖视的画法。
图 3-1
二． 识读剖视图注意点：
1． 剖视图是一种假想将零件剖开的表达方法，目的是为了把零件的内部形状结构表达得更清楚，所
以在其他视图中零件仍按完整的形状画出。如图3—2中的前视图中的视图作了剖视，而上视、右
视图都仍按没有剖切的完整零件的形状画出。
图 3-2
2． 识读剖视图时，应首先找到剖切线的位置，再由剖切线上标注的字母找到对应的剖视图。若剖视
图中没有作任何标注，那就说明该剖视图是通过零件的对称平面进行剖切后而画出的。
3． 剖视图可根据剖面符号（剖面线）来区分零件某一部分是实体的还是空心的。凡画有剖面符号的
为零件的实体部分，反之则为空心部分。 4． 剖视图中已表达清楚的结构，不论在剖视图和其他视图中的虚线一般可省略不画。但必要的虚线
仍可画出。
5． 金属材料的剖面线用与水平方向成45?,间隔相等\方向相同的细实线在剖视图的实体部分画出。
三． 剖视图中的各种剖切方法：
根据国家标准《机械制图》中规定有以下五种剖切方法：
1． 单一剖切面剖切；
2． 两相交的剖切平面剖切；
总9页第1页
3． 几个平行的剖切平面剖切；
4． 不平行于任何基本投影面的剖切平面剖切； 四． 剖视图的种类：
5. 组合的剖切平面剖切。1． 全剖视图：
用剖切平面完全地剖开机件而得到的剖视图叫全剖视图。
可省略标注
a．全剖 b . 阶梯剖 c . 旋转剖 d . 斜剖
全 剖 阶梯剖
图 3-3 图 3-4
旋转剖 斜 剖
图 3-5 图3-6 2． 半剖视图：
当机件具有对称平面时，在垂直于对称平面的投影面上所得到的视图，可以对称中心线为界，一
视图、剖视图、剖面图
在生产实际中，物体的形状和结构是多种多样的，对于结构和形状比较复杂的形体，仅用三视图往往还不能清晰地表达它们的形状和结构．为适应表达各种物体内外形状的需要，在制图标准中，还规定了一系列的表达方法，画图时可根据物体的结构特点，选用适当的表达方法．
视图、剖视图、剖面图表达方法的基本原理都是正投影，所不同的是图示方法和应用特点．
第一节 视图
物体向投影面作正投影，所得到的图形称为视图．视图主要用来表达物体的外形，一般只画出物体可见部分的投影，必要时才画出不可见部分的投影．视图分为：基本视图、局部视图和斜视图．
视图分为：基本视图、局部视图、斜视图．
一、基本视图
制图标准规定：用正六面体的六个面作为六个投影面，称为基本投影面．将物体放在六面体中间，分别向投影作正投影，由前向后作投影，得正视图；由上向下投影，得俯视图；由左向右投影，得左视图；这三个视图我们以前学过．还有三个视图，由下向上投影，得仰视图；由右向左投影，得右视图，由后向前投影得后视图．
六个基本投影面展开时，规定正立投影面不动，其余各投影面按如图所示的方向，展开到与正立投影面在同一平面上．
投影面展开后，六个基本视图的配置关系如图所示，在同一张图纸上，基本视图如按这种位置关系配置，可不标注视图的名称．
六个基本视图的配置：
基本视图的标注：
当某个视图位置不符合上述配置关系时，应进行标注．标注方法是：在视图的上方用大写字母标出视图名称，如“A向”、“B向”等，在名称的下面画一粗横线，在相应视图附近用箭头指明投影方向并注上同一字母，如图中的“A向” 视图，即仰视图．
基本视图投影规律及位置关系：
基本视图之间与三视图一样，仍然符合“长对正、高平齐、宽相等”的投影规律，即：
正、俯、仰、后视图“长对正”；
正、左、右、后视图“高平齐”；
俯、左、右、仰视图“宽相等”．
六个视图位置关系须注意的是：在俯、左、仰、右视图中，靠近正视图的一面是物体的后面，远离正视图的一面是物体的前面，此外，正视图和后视图左右位置关系相反．
