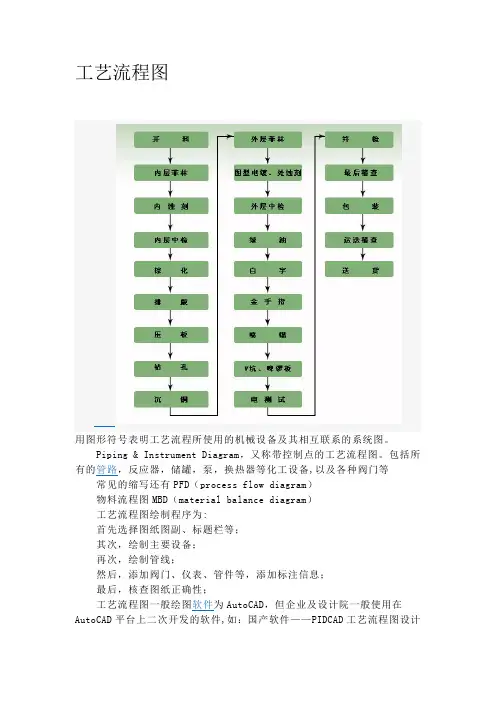

工艺流程图

工艺流程图

用图形符号表明工艺流程所使用的机械设备及其相互联系的系统图。

Piping & Instrument Diagram，又称带控制点的工艺流程图。包括所有的管路，反应器，储罐，泵，换热器等化工设备,以及各种阀门等

常见的缩写还有PFD（process flow diagram）

物料流程图MBD（material balance diagram）

工艺流程图绘制程序为:

首先选择图纸图副、标题栏等；

其次，绘制主要设备；

再次，绘制管线；

然后，添加阀门、仪表、管件等，添加标注信息；

最后，核查图纸正确性；

工艺流程图一般绘图软件为AutoCAD，但企业及设计院一般使用在AutoCAD平台上二次开发的软件,如：国产软件——PIDCAD工艺流程图设计软件、工艺流程设计软件。其中后者是将常用化工设备以组件形式构建数据库，用户直接调用即可。

我来完善

“工艺流程图”相关词条：

总平面图化工设计

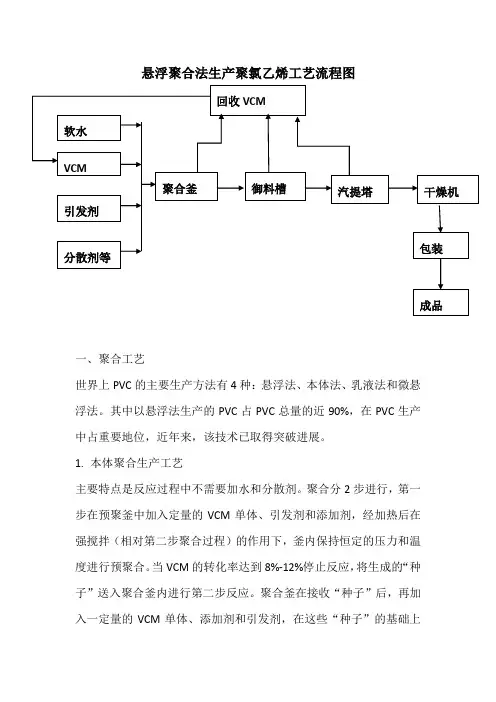

悬浮聚合法生产聚氯乙烯工艺流程图

一、聚合工艺

世界上PVC的主要生产方法有4种：悬浮法、本体法、乳液法和微悬浮法。其中以悬浮法生产的PVC占PVC总量的近90%，在PVC生产中占重要地位，近年来，该技术已取得突破进展。

1. 本体聚合生产工艺

主要特点是反应过程中不需要加水和分散剂。聚合分2步进行，第一步在预聚釜中加入定量的VCM单体、引发剂和添加剂，经加热后在强搅拌（相对第二步聚合过程）的作用下，釜内保持恒定的压力和温度进行预聚合。当VCM的转化率达到8%-12%停止反应，将生成的“种子”送入聚合釜内进行第二步反应。聚合釜在接收“种子”后，再加入一定量的VCM单体、添加剂和引发剂，在这些“种子”的基础上回收VCM

聚合釜 御料槽 汽提塔 干燥机

包装

成品 软水

VCM

引发剂

分散剂等 继续聚合，使“种子”逐渐长大到一定的程度，在低速搅拌作用下，保持很定的压力进行聚合反应。当转化率达到60%-85%（根据配方而定）时终止反应，并在聚合釜中脱气、回收未反应的单体，而后在釜内汽提，进一步脱除残留在PVC粉料中的CVM，最后经送风系统将釜内PVC粉料送往分级、均化和包装程序。

2.乳液聚合生产工艺

氯乙烯乳液聚合方法的最终产品为制造聚氯乙烯增塑糊所用的聚氯乙烯糊树脂（E-PVC)，工业生产分两个阶段：第一阶段聚氯乙烯单体经乳液聚合反应生成聚氯乙烯乳胶，它是直径0.1-3μm聚氯乙烯初级粒子在水中的悬浮乳状液。第二阶段将聚氯乙烯乳胶，经喷雾干燥得到产品聚氯乙烯糊树脂，它是初级粒子聚集而成得直径为1-100μm，主要是20-40μm的聚氯乙烯次级粒子。这种次级粒子与增塑剂混合后，经剪切作用崩解为直径更小的颗粒而形成不沉降的聚氯乙烯增塑糊，工业上称之为聚氯乙烯糊。

3.悬浮聚合生产工艺

悬浮法PVC生产技术易于调节品种，生产过程易于控制，设备和运行费用低，易于大规模组织生产而得到广泛的应用，成为诸多生产工艺中最主要的生产方法。

工艺流程图作用

工艺流程图是一种图形化的表达工艺流程，通过图形将工艺流程的各个步骤、操作和顺序清晰地展示出来。工艺流程图在工业生产中起到了重要的作用，主要体现在以下几个方面。

首先，工艺流程图能够直观地展示工艺流程中的各个步骤和操作。通过图形的方式，可以清楚地看到从原料投入到最终产品产出的全过程。这对于生产管理者来说，可以更好地了解整个生产过程，从而进行合理安排和决策，提高生产效率和质量。

其次，工艺流程图可以帮助员工理解和掌握工艺流程。对于新员工来说，工艺流程图是一种直观、简单易懂的培训工具。他们可以通过图形了解工艺流程的每个步骤和操作要求，从而更快地适应工作环境，减少出错率。对于老员工来说，工艺流程图可以用作参考，确保每个步骤都按照要求进行，避免出现差错。

再次，工艺流程图可以帮助发现和解决问题。在生产过程中，如果出现了工艺异常或质量问题，操作人员可以通过对比工艺流程图和实际操作情况，找出问题所在。同时，工艺流程图也可以帮助管理者进行问题分析和改进方案的制定，确保类似问题不再发生，提高产品质量。

此外，工艺流程图还可以用于生产过程监控和改进。通过对比工艺流程图和实际操作情况，可以及时发现工艺流程中的瓶颈和不合理之处。通过持续改进，优化工艺流程，可以进一步提高生产效率，减少生产成本，增强企业竞争力。

最后，工艺流程图可以用于沟通和协调各个部门之间的工作。在大规模生产中，往往需要多个部门之间的协同工作，工艺流程图可以作为一个参考标准，使各个部门的工作协调一致，避免因为信息传递不畅或理解有偏差而导致的问题。

总之，工艺流程图在工业生产中的作用不可忽视。它能够清晰展示工艺流程，帮助员工理解和掌握工艺要求，发现和解决问题，监控和改进生产过程，以及促进各个部门之间的协同工作。因此，对于任何一个企业来说，制作和使用工艺流程图都是非常重要的。

工艺流程图与过程流程图

工艺流程图和过程流程图是工程领域中常用的工具，用于描述和展示生产过程中的各个步骤和操作。下面将从定义、作用、应用范围等几个方面进行论述。

一、定义：

工艺流程图是描述产品制造过程的图表，可以用图形和符号表示各个环节之间的关系和顺序。过程流程图是描述工作流程或业务流程的图表，通常用来展示一系列的任务和活动的执行顺序。

二、作用：

1. 了解和分析工作流程：通过工艺流程图和过程流程图，可以直观地了解和分析工作流程中各个环节之间的连接和依赖关系，为后续的流程改进提供依据。

2. 优化生产效率：通过优化工艺流程和过程流程，可以提高生产效率和降低生产成本，从而提高企业的竞争力。

3. 提升产品质量：工艺流程图和过程流程图可以帮助人员清晰地了解每个生产环节，及时发现和解决存在的问题，从而提升产品的质量和合格率。

4. 沟通和协作：工艺流程图和过程流程图是沟通和协作的重要工具，可以将各个部门和个人的工作关系和职责明确地展示出来，促进沟通和协作。

三、应用范围：

工艺流程图和过程流程图广泛应用于各个行业和领域，如制造业、建筑业、物流管理、项目管理等。具体的应用包括： 1. 制造业：工艺流程图可以用来描述产品的生产过程，从原材料的采购到成品的制造，包括各个工序和检验环节。

2. 建筑业：过程流程图可以用来描述建筑项目的施工过程，包括材料的进场、施工的流程和各个工种之间的协作关系。

3. 物流管理：过程流程图可以用来描述物流配送过程，包括货物的仓储和运输，以及订单和库存的管理。

4. 项目管理：过程流程图可以用来描述项目的整体流程和各个阶段的任务，帮助项目经理进行进度管理和资源分配。

总之，工艺流程图和过程流程图是生产管理中非常重要的工具，能够有效地提高工作效率、优化生产流程和提升产品质量。其应用范围广泛，可以适用于各个行业和领域。
