某工艺流程图具体画法

设备的画法与标注设备的画法与方案流程图基本相同。

与方案流程图不同的是：对于两个或两个以上的相同设备一般应全部画出。

每个工艺设备都应编写设备位号并注写设备名称。

与方案流程图中的设备位号应该保持一致。

当一个系统中包括两个或两个以上完全相同的局部系统时，可以只画出一个系统的流程，其他系统用双点画线的方框表示，在框内注明系统名称及其编号。

管道流程线的画法及标注管道流程线上应用箭头表示物料的流向。

图中的管道与其他图纸有关时，应将其端点绘制在图的左方或右方，并用空心箭头标出物料的流向（进或出），在空心箭头内注明与其相关图纸的图号或序号，在其上方注明来或去的设备位号或管道号或仪表位号。

每条管道都要标注管道代号。

横向管道的管道代号注写在管道线的上方;竖向管道则注写在管道线左侧，字头向左。

物料代号管道等级管道材质类别管道公称压力等级隔热及隔声代号阀门等管件的画法与标注管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。

这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。

管道附件用细实线按规定的符号在相应处画出。

阀门图形符号尺寸一般为长为6mm，宽为3mm或长为8mm，宽为4mm。

化工工艺图图层和线型为了安装和检修等目的所加的法兰、螺纹连接件等也应画出。

管道上的阀门、管件要按需要进行标注。

当它们的公称直径同所在管道通径不同时，要注出它们的尺寸。

当阀门两端的管道等级不同时，应标出管道等级的分界线，阀门的等级应满足高等级管的要求。

对于异径管标注大端公称通径乘以小端公称通径。

仪表控制点的画法与标注画出所有与工艺有关的检测仪表、调节控制系统、分析取样点和取样阀（组）。

仪表控制点用符号表示，并从其安装位置引出。

符号包括图形符号和字母代号，它们组合起来表达仪表功能、被测变量、测量方法。

检测、显示、控制等仪表的图形符号是一个细实线圆圈，其直径约为10mm。

圈外用一条细实线指向工艺管线或设备轮廓线上的检测点。

工艺流程图怎么画工艺流程图是一种用于展示和描述产品或工作流程的图形化工具。

它通常由一系列符号、箭头和文本组成，用来表示不同的步骤、决策和流程之间的关系和顺序。

下面我将为大家介绍如何绘制一张工艺流程图。

首先，在开始绘制工艺流程图之前，你需要准备好以下材料和工具：一张纸、铅笔、直尺、圆规和绘图工具。

你还可以考虑使用电脑软件或在线绘图工具来绘制更美观和易于编辑的流程图。

第二步，确定你要绘制的工艺流程。

这可能是一个产品的生产过程，一个项目的执行流程，或一个工作流程的步骤。

你需要清楚地了解这个流程，并将它分解成具体的步骤和决策。

第三步，根据你确定的流程，开始绘制流程图的框架。

使用直尺和铅笔绘制一些基本的图形，如矩形和圆角矩形，用来表示每个步骤或决策的框。

确保每个框都有足够的空间来写入相关的信息。

第四步，为每个步骤或决策添加文本标签。

在每个框内写下相应的步骤标签，如"步骤1"或"决策1"等。

你还可以使用箭头和直线连接这些框，以表示它们之间的关系和顺序。

第五步，为流程图添加进一步的细节。

在每个框的右下角添加一个标记，以显示当前步骤是否已完成。

你还可以使用其他形状和符号，如菱形（表示决策点）、三角形（表示开始和结束点）等，来进一步明确流程图的含义。

第六步，检查并修改你的流程图。

确保每个步骤和决策都有清晰的标签，并且它们之间的关系和顺序是准确无误的。

你还可以请其他人查看你的流程图，并提供反馈和建议。

最后，根据你的绘图要求，选择合适的工具将你的流程图转化为最终的形式。

你可以扫描你的手绘图并保存为图像文件，或使用电脑软件和在线绘图工具进行绘制。

同时，你还可以为你的流程图添加颜色和文本说明，使其更加清晰和易于理解。

总之，绘制工艺流程图需要仔细的计划和准备。

通过确定流程、绘制框架、添加标签和符号、调整和修改，最终你将能够制作出一张清晰、准确和易于理解的工艺流程图。

这将有助于团队成员理解工艺的各个步骤和关系，并提高生产效率和质量。

带控制点的工艺流程图怎么画工艺流程图是一种用图形和符号表示工业过程的图示方法，能够清晰地展示整个生产流程，帮助人们更好地了解和掌握工艺过程。

然而，有些工艺流程图涉及到多个控制点，需要在图上标出这些控制点的位置和功能。

下面，就带控制点的工艺流程图的绘制方法进行详细介绍。

首先，在画带控制点的工艺流程图前，需要明确流程中的各个步骤和控制点的含义和功能。

控制点通常用来监测和调节流程的参数和条件，确保整个过程的稳定和可控。

在开始绘制工艺流程图之前，需要准备好所需的绘图工具和材料。

可以选择使用CAD软件进行绘图，也可以使用纸和笔进行手绘。

接下来，根据工艺流程的实际情况，按照流程的先后顺序开始绘制。

一般情况下，工艺流程图的绘制是从左到右、从上到下的，可以按照这个原则进行排版和布局。

在绘制过程中，需要注意以下几点：1.使用合适的符号和标识：工艺流程图中有一些常见的符号和标识，如箭头表示流程的方向，矩形表示步骤或操作，菱形表示判断或决策等。

在绘制过程中，要选择合适的符号和标识来表示不同的元素和动作。

2.标注控制点的位置：在工艺流程图中，可以使用小圆圈或长方形来标注控制点的位置，以便于清晰地辨认和识别。

控制点的位置通常与流程图中的某个步骤或操作相关联，需要在图上做出明确的标记。

3.说明控制点的功能：在控制点旁边或下方的说明框中，需要详细说明每个控制点的功能和作用。

这样可以帮助读者更好地理解工艺流程图，并正确理解控制点在流程中的作用。

4.连接控制点和相应步骤：在工艺流程图中，需要用箭头将控制点与相应的步骤或操作进行连接。

这样可以清晰地表示控制点与流程之间的关系，使得工艺流程图更加直观和易读。

5.添加说明和注释：为了进一步解释工艺流程图中的细节和技术要点，可以在图中添加说明和注释。

这可以通过在图上添加文字框或箭头进行标注来实现，使得图的内容更加详细和完整。

最后，在绘制完成后，需要对工艺流程图进行检查和校对，确保图中的步骤、动作和控制点的位置正确无误。

工艺流程图绘制方法——PID图 (2)管道和仪表流程图又称为P&ID (6)工艺流程表示标准 (15)工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。

每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。

少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。

PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。

PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。

用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。

编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。

但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。

设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。

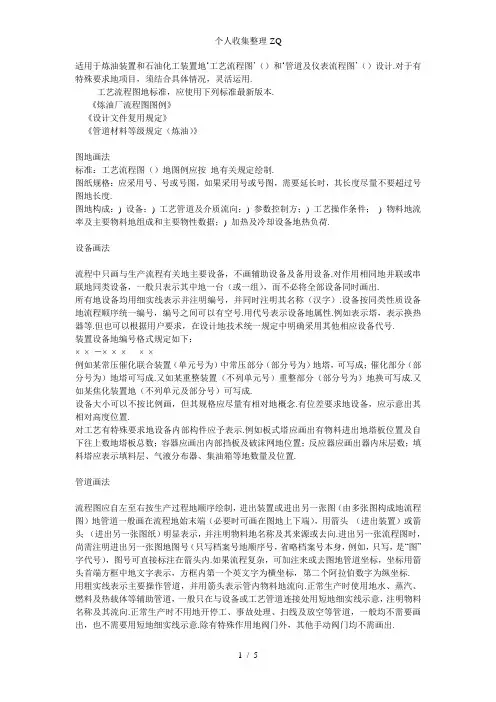

适用于炼油装置和石油化工装置地‘工艺流程图’（）和‘管道及仪表流程图’（）设计.对于有特殊要求地项目，须结合具体情况，灵活运用.工艺流程图地标准，应使用下列标准最新版本.《炼油厂流程图图例》《设计文件复用规定》《管道材料等级规定（炼油）》图地画法标准：工艺流程图（）地图例应按地有关规定绘制.图纸规格：应采用号、号或号图，如果采用号或号图，需要延长时，其长度尽量不要超过号图地长度.图地构成：) 设备；) 工艺管道及介质流向；) 参数控制方；) 工艺操作条件；) 物料地流率及主要物料地组成和主要物性数据；) 加热及冷却设备地热负荷.设备画法流程中只画与生产流程有关地主要设备，不画辅助设备及备用设备.对作用相同地并联或串联地同类设备，一般只表示其中地一台（或一组），而不必将全部设备同时画出.所有地设备均用细实线表示并注明编号，并同时注明其名称（汉字）.设备按同类性质设备地流程顺序统一编号，编号之间可以有空号.用代号表示设备地属性.例如表示塔，表示换热器等.但也可以根据用户要求，在设计地技术统一规定中明确采用其他相应设备代号.装置设备地编号格式规定如下：× ×－× × ×× ×例如某常压催化联合装置（单元号为）中常压部分（部分号为）地塔，可写成；催化部分（部分号为）地塔可写成.又如某重整装置（不列单元号）重整部分（部分号为）地换可写成.又如某焦化装置地（不列单元及部分号）可写成.设备大小可以不按比例画，但其规格应尽量有相对地概念.有位差要求地设备，应示意出其相对高度位置.对工艺有特殊要求地设备内部构件应予表示.例如板式塔应画出有物料进出地塔板位置及自下往上数地塔板总数；容器应画出内部挡板及破沫网地位置；反应器应画出器内床层数；填料塔应表示填料层、气液分布器、集油箱等地数量及位置.管道画法流程图应自左至右按生产过程地顺序绘制，进出装置或进出另一张图（由多张图构成地流程图）地管道一般画在流程地始末端（必要时可画在图地上下端），用箭头（进出装置）或箭头（进出另一张图纸）明显表示，并注明物料地名称及其来源或去向.进出另一张流程图时，尚需注明进出另一张图地图号（只写档案号地顺序号，省略档案号本身，例如，只写，是“图”字代号），图号可直接标注在箭头内.如果流程复杂，可加注来或去图地管道坐标，坐标用箭头首端方框中地文字表示，方框内第一个英文字为横坐标，第二个阿拉伯数字为纵坐标.用粗实线表示主要操作管道，并用箭头表示管内物料地流向.正常生产时使用地水、蒸汽、燃料及热载体等辅助管道，一般只在与设备或工艺管道连接处用短地细实线示意，注明物料名称及其流向.正常生产时不用地开停工、事故处理、扫线及放空等管道，一般均不需要画出，也不需要用短地细实线示意.除有特殊作用地阀门外，其他手动阀门均不需画出.仪表地表示方法工艺流程中应表示出工艺过程地控制方法，画出调节阀位置、控制点及测量点地位置，其中仪表引线地表示方法参照，如果有连锁要求，也应表示出来.一般压力、流量、温度、液位等测量指示仪表均不予表示.物料流率、物性及操作条件地表示方法原料、产品（或中间产品）及重要原材料等地物料流率均应予表示，已知组成地多组分混合物应列出混合物总量及其组成.物性数据一般列在说明书中，如有特殊要求，个别物性数据也可表示在中.装置内地加热及冷换设备一般应标注其热负荷及介质地进出口温度，但空冷器可不注空气侧地条件，蒸汽加热设备地蒸汽侧只标注其蒸汽压力可不注温度.用操作参数用代号表示，在代号之后注明数值而不注单位.代号地意义及单位均在图例中表示.常用操作参数代号地意义及单位代号名称单位代号名称单位温度℃体积流率表压热负荷（）绝压回流比重量流率，比重密度平均分子量面积*不常用操作参数和不常用单位应在图中注明，例如氢油比应标注为，剂油比为等.图图纸规格采用号图纸规格（×），并用多张号图分开表示.每张图纸地有关部分均应相互衔接，完善地表示出整个生产过程.少数物流和控制关系来往密切且内容较多，表示在一张号图中太挤地情况下，可按图纸延长地标准加长或.图地内容应根据工艺流程图和公用工程流程图地要求，详细地表示装置地全部设备、仪表、管道和其他公用工程设施，具体内容如下：) 全部设备；) 全部仪表（包括控制、测量及计算机联结）；) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；) 公用工程设施、取样点、吹扫接头；) 工艺、仪表、安装等特殊要求.图中设备画法编号例如由三台换热器并联操作，其编号分别为-1A，，-1C（或-1A）；如为两台泵（一台操作，一台备用），其编号为-1A，（或-1A）.用细实线画出装置全部操作和备用地设备，在设备地邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性.编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同.但同一作用地设备由多台组成（或备用）时，可在编号数字后加，，.设备地主体尺寸或特性地标注方法按不同外型或特性规定如下：) 立式圆筒型：内径×切线至切线高，，) 卧式圆筒型：内径×切线至切线长，，) 长方型：长×宽×高，，) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）) 机泵，设备大小可不按比例画，但应尽量有相对大小地概念，有位差要求地设备，应表示其相对高度位置，例如热旁路控制流程中地冷凝器和回流罐.设备内部构件地画法与图规定要求相同.相同作用地多台设备应全部予以表示，并按生产过程地要求表示其并联或串联地操作方式.对某些需要满足泵地汽蚀余量或介质自流要求地设备应标注其离地面地高度，一般塔类和某些容器均有此要求.对于落地地立式容器，该尺寸要求也可直接表示在相关数据表设备简图中.图中管道画法装置内所有操作、开停工及事故处理等管道及其阀门均应予表示，并用箭头表示管内物料地流向.主要操作管道用粗实线表示，备用管道、开停工及事故处理管道、其他辅助管道均用细实线表示.装置内地扫线、污油排放及放空管道只需画出其主要地管道及阀门，并表示其与设备或工艺管道连接地位置.装置内公用工程（水、蒸汽、燃料、密封油、冲洗油、空气、化学药剂等）可分不同系统按上述要求绘制公用工程地“管道及仪表流程图”.各种物料一般在使用地点用短实线示意，并标注物料地名称，但对其所采用地仪表和阀门不得重复表示（一般只表示在公用工程中）.管道地编号及标注方法：应根据装置地部分号和管内物料地属性分别按流程顺序编号，即每一种介质应分别顺序编号.允许中间有预留号，如：工艺管道（代号）中不同属性物料管道之间可以留有空号.同一物料流经多台不同功能地设备时，每经一台或一组设备后新编一个管号.管道地标注方法如下：××××－ ××××－××××－××××－ ×××公称直径介质代号管道编号管道等级隔热或××××－××××－ ××××－××××公称直径介质代号管道编号管道等级公称直径以表示，例如：即：介质代号详见附录中地；管道编号一般为四位数字，首位数字代表“部分号”，后面数字为管道序号.如果装置不分成若干部分，则管道编号一般为三位数字，没有“部分号”.例如催化重整装置反应部分（部分号为）第条油汽管道，其管号应为.管道等级地选定按，先由工艺专业确定，最后由配管专业在管道说明表中会签.隔热要求代号见附录中地.阀门、法兰、大小头、取样接头、管道过滤器地表示方法：)阀门应按不同种类图例表示，参照.特殊阀门更应表示清楚.对关键性阀门应标注操作方式（其代号见附录中地）)与设备开口法兰联接地管道均应将法兰画出，与带法兰地阀门联接处可不画法兰.由于工艺要求需在管线某段设置法兰时，应予表示，并注明其位置尺寸；)所有盲法兰应画出法兰盖.阀门一端有法兰盖或丝堵地可用或表示；)最终版地中所有变径处地大小头均应予表示；)安全阀用代号表示，编号格式同地设备编号，并在编号下端注明其定压（）.)所有取样接口，即使不设取样冷却器，均应在流程图中表示并编号，编号前加代号，如……等；)泵入口若设置固定式管道过滤器，流程图要表示.临时过滤器不表示在流程图中.特殊要求地表示法：对设备、管道、仪表等设计或安装等有特殊要求地部位，应在图上标注清楚，也可在图中适当位置画出详图，并将详图编号，详图代号；也可在图地右上端或下端用备注地形式加以说明.)详图：用来表示设备、管道、仪表等局部地方地设计详图，如有多个详图时，可用、、、区别.)自流管道：应注明管道地坡度及方向，例如：即坡度为;)工艺或仪表要求管道有一段水平管段或垂直管段或测量点有距离要求时应在所要求地位置予以注明.) 管道出现不同地管道等级要求时，应在变等级处标明不同地管道等级，) 需要伴热地管道可在其下端（水平管）或右侧（垂直管）相距处增画一细虚线，并在管号中注明，) 一些管道如易凝易冻管道要求“尽量短”、“无盲肠”或“无存液”…等均需表示.) 注释：在中难以表示地工艺、管道及仪表地要求，均可用注释加以说明.注释应予编号（注，注，注……），将编号标注在应予说明地部位. 注释内容：仪表、远距离操作阀门、特殊阀门、小型设备（过滤器、取样器等）等地安装位置及安全距离要求，如：某阀门其位置要能看到××；放空管地高度及距离要求；高点放空、低点排液地要求；泵和压缩机安装临时过滤器地要求；高度安装设计对袋形布置特殊要求等等；) 进出装置或进出任一张图（多张图组成地）地管道表示法详见本标准地规定.仪表地画法应画出装置全部控制、测量、记录、指示、分析、联锁等仪表.所有仪表均应分类编号，成套供应设备可与仪表专业协调确定编号原则.代号和图例应将设备、管道、仪表等地代号和图例统一画在一张图上，作为“管道及仪表流程图”地一张图编档案号，一般均作为地第一张图.公用工程地管道及仪表流程图) 公用工程包括水、蒸汽、压缩空气等，辅助系统包括燃料、封油、冲洗油、化学药剂、放空等.公用工程及辅助系统应按系统分别绘制辅助管道、公用工程管道及仪表流程图，其绘制要求与上述地工艺管道及仪表流程图相同；) 在辅助管道、公用工程管道及仪表流程图中已画出地阀门和仪表，就不能再在工艺管道及仪表流程图中出现，既不允许重复，也不能遗漏；) 最终存档地辅助管道、公用工程管道及仪表流程图中管道地分枝地次序及管径应与工艺安装地管道布置图一致；) 辅助管道、公用工程管道及仪表流程图可视其繁简程度将一种或几种物料流程画在一张图上；) 辅助管道、公用工程管道及仪表流程图图纸地编号可编在工艺管道及仪表流程图之后. 取样装置中取样方式较多、较复杂地，可以把各种取样方式画在一张取样流程图中，在工艺管道及仪表流程图中只表示取样位置和编号.数量较少时也可在相应地工艺管道及仪表流程图中用详图来表示.基础设计（初步设计）阶段地工艺管道及仪表流程图基础设计（初步设计）阶段地工艺管道及仪表流程图地图例应按地有关规定绘制.对基础设计（初步设计）阶段地工艺管道及仪表流程图地表示方法与本标准第三章详细设计（施工图设计）阶段工艺管道及仪表流程图地表示方法相同.但由于工作深度尚未达到，其内容可从以下几方面进行简化：) 可不表示对于不影响装置正常操作地小型设备，如消音器、过滤器等；) 可不表示设备地规格和机泵地特性；) 可不表示特殊法兰连接、大小头等；) 安全阀可不编号，不注定压；) 公用工程只需表示其主要管道及主要分枝；) 只表示主要地放空及扫线地接管及其所用阀门；) 可不画详图.外来流程图地编制基本上利用专利公司图纸补充修改重新画出地工艺管道及仪表流程图，应在角图章左侧加盖中规定地“原图纸所属图号章”.若利用制造厂地图纸，补充与制造厂分界点以外地管道及仪表流程图设计，该图盖我公司角图章及“原图纸所属图号章”，并按规定编档案号及签署.计算机辅助设计地规定计算机辅助设计（）中地汉字、字母、数字采用宋体或长仿宋矢量字体，字体宽高比为. 仪表图例地尺寸规定如下一般地仪表图例圆圈尺寸均为Φ ，用细实线画出，对于集散型控制系统地图例，参照文档来自于网络搜索。

生产工艺流程图怎么画生产工艺流程图是一种以图形符号来描述产品生产工艺的图表。

它用来展示从原材料到最终产品的整个制造过程。

以下是绘制生产工艺流程图的步骤：第一步：确定目标在开始画生产工艺流程图之前，需要明确目标。

确定您要画的是哪个产品的生产工艺流程图。

这将有助于确定所需的步骤和工序。

第二步：收集信息收集与产品生产工艺相关的信息。

这可以通过查阅相关文档，咨询专业人士，参观生产现场等途径来获取。

需要确定生产工艺中的每个步骤、关键工序、物料和设备等信息。

第三步：排序步骤根据收集到的信息，将生产工艺中的每个步骤按顺序排列。

这将有助于您了解整个生产过程的逻辑顺序。

第四步：绘制符号确定生产工艺流程图的绘制符号。

通常使用的符号包括矩形框表示步骤，菱形框表示决策或判断，圆圈表示起始或结束，箭头表示工艺的流向等。

第五步：绘制图表根据排序好的步骤和绘制符号的确定，开始绘制生产工艺流程图。

可以使用绘图软件（如Visio）或手工绘制。

第六步：添加细节在生产工艺流程图上添加详细信息，例如每个步骤所需的物料、工具和设备。

确保图表的每个步骤都清晰可见，易于理解。

第七步：检查并修改检查绘制的生产工艺流程图是否符合实际生产工艺。

检查是否有遗漏或错误，并进行必要的修改。

第八步：完善图表将图表进行完善，例如添加标题、标签和图示等。

使其更具可读性和专业性。

最后，将完成的生产工艺流程图进行存档和分享。

生产工艺流程图是一个非常有用的工具，可以帮助管理人员和工程师了解和改进生产过程，提高生产效率和质量。

⼯艺流程图图标、符号、图⽰、标志及含义画法设备布置图的画法1）视图表⽰⽅法⽐例与图幅，分区，视图配置2）设备表⽰⽅法定型设备和⾮定型设备；同⼀位号的多台设备，在图上可画出⼀台设备的外形，其他的可以只画出基础或⽤双点画线的⽅框表⽰；设备⼀览表。

特征管⼝的⽅位⾓2.3设备布置图的阅读某物料残液蒸馏系统设备布置图样中有平⾯图和I-I剖⾯图。

按⼯艺要求，冷凝器E0401架空，其物料出⼝的管⼝⾼于真空受液槽V0408A和V0408B的进料⼝，物料可以⾃流到V0408A和V0408B中，为便于E0401的⽀承和避免遮挡窗户，将其靠墙并靠近建筑轴线②附件布置。

为满⾜操作维修要求，各设备之间留有必要的间距。

剖⾯图表达了室内设备在⽴⾯上的位置关系，剖⾯图的剖切位置在平⾯图上I-I处，蒸馏釜和真空受槽A和B布置在标⾼为5m的楼⾯上，冷凝器布置在标⾼为6.95m处。

3、管道布置图3.1、管道布置图的图⽰1)⼀组视图⽤平⾯图、剖视图等表⽰整个车间（装置）的设备、建筑物的简单轮廓以及管道管件、阀门、仪表控制点等的布置安装情况。

2)尺⼨标注管道管件、阀门、控制点等的平⾯位置尺⼨和标⾼以及建筑物轴线编号、设备位号及说明等。

3)指北针表⽰管道安装的⽅位基准。

4)标题栏注写图名、图号、⽐例、修改、签字等。

5)管⼝表在图纸右上⾓，列出与所有设备管⼝有关内容的管⼝表。

3.2、管道的图⽰⽅法1)管道视图的配置与画法管道视图的配置2)管道视图的画法a.设备的画法b.管道的画法管道的画法替换⾼清⼤图管道的连接画法管道⽤三通的表⽰法各种管道的画法c.管道附件的画法⽰例：根据图（a）所⽰管道（装有阀门）轴测图画出其平⾯图和⽴⾯图。

分析：该段管道有两部分，主管道的⾛向为⾃下向上⼀向后⼀向左⼀向上⼀向后；⽀管向左。

管道上有四个截⽌阀，上部两个阀的⼿轮朝上（阀门与管道为法兰连接），中间⼀个阀的⼿轮朝右（阀门与管道为螺纹连接），下部⼀个阀的⼿轮朝前（阀门与管道为法兰连接）。

工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图化工工艺图(工艺安装和指导生产的重要技术文件) 工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图一、方案流程图1方案流程图(流程示意图或流程简图)初步设计阶段示意性的展开图，并加有必要的标注与说明设备的画法:用细实线画出设备的大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。

各设备之间的高低位置及设备上重要接管口的位置，应大致符合情况。

?在方案流程图中，同样的设备可只画一套;备用设备可以省略不画。

2工艺流程图的画法用粗实线画出主要物料的工艺流程线，用箭头标明物料流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。

如遇流程线之间、或流程线与设备之间发生交错或重叠，而实际并不相连时，应将其中一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。

?在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。

3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。

或可将设备依次编号，并在图纸空白处按编号顺序集中列出设备名称。

但对于流程简单、设备较少的方案流程图也可以不编号，而将名称直接注写在设备的图形上。

(为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料，还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上，这种图与施工流程图比较接近。

方案流程图的图幅一般不做规定。

图框和标题栏亦可省略。

)二、施工流程图1、(工艺管道及仪表流程图或带控制点管道安装流程图)。

这种流程图应画出所有的生产设备和全部管道。

它是设备布置图和管道布置图的设计依据，并为施工安装、生产操作提供参考。

施工流程图的表达一般应包括以下几项内容:带设备位号、名称和接管口的各种设备示意图。

带管道号、规格和阀门等管件以及仪表控制点(测温、测压、测流量、分析点等)的各种管道流程线。
