工艺流程图绘制

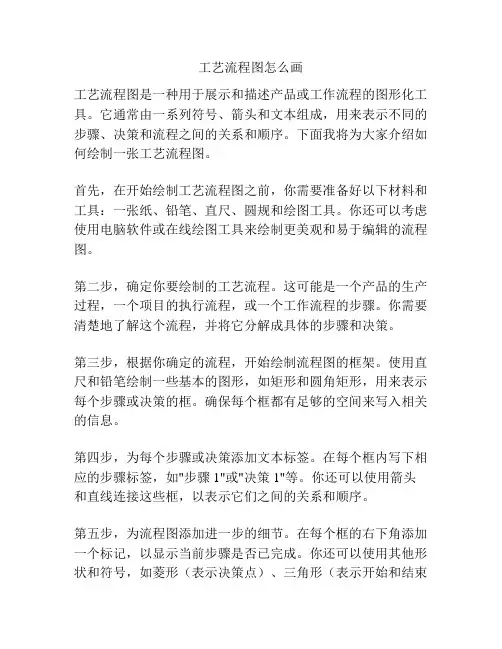

工艺流程图怎么画工艺流程图是一种用于展示和描述产品或工作流程的图形化工具。

它通常由一系列符号、箭头和文本组成，用来表示不同的步骤、决策和流程之间的关系和顺序。

下面我将为大家介绍如何绘制一张工艺流程图。

首先，在开始绘制工艺流程图之前，你需要准备好以下材料和工具：一张纸、铅笔、直尺、圆规和绘图工具。

你还可以考虑使用电脑软件或在线绘图工具来绘制更美观和易于编辑的流程图。

第二步，确定你要绘制的工艺流程。

这可能是一个产品的生产过程，一个项目的执行流程，或一个工作流程的步骤。

你需要清楚地了解这个流程，并将它分解成具体的步骤和决策。

第三步，根据你确定的流程，开始绘制流程图的框架。

使用直尺和铅笔绘制一些基本的图形，如矩形和圆角矩形，用来表示每个步骤或决策的框。

确保每个框都有足够的空间来写入相关的信息。

第四步，为每个步骤或决策添加文本标签。

在每个框内写下相应的步骤标签，如"步骤1"或"决策1"等。

你还可以使用箭头和直线连接这些框，以表示它们之间的关系和顺序。

第五步，为流程图添加进一步的细节。

在每个框的右下角添加一个标记，以显示当前步骤是否已完成。

你还可以使用其他形状和符号，如菱形（表示决策点）、三角形（表示开始和结束点）等，来进一步明确流程图的含义。

第六步，检查并修改你的流程图。

确保每个步骤和决策都有清晰的标签，并且它们之间的关系和顺序是准确无误的。

你还可以请其他人查看你的流程图，并提供反馈和建议。

最后，根据你的绘图要求，选择合适的工具将你的流程图转化为最终的形式。

你可以扫描你的手绘图并保存为图像文件，或使用电脑软件和在线绘图工具进行绘制。

同时，你还可以为你的流程图添加颜色和文本说明，使其更加清晰和易于理解。

总之，绘制工艺流程图需要仔细的计划和准备。

通过确定流程、绘制框架、添加标签和符号、调整和修改，最终你将能够制作出一张清晰、准确和易于理解的工艺流程图。

这将有助于团队成员理解工艺的各个步骤和关系，并提高生产效率和质量。

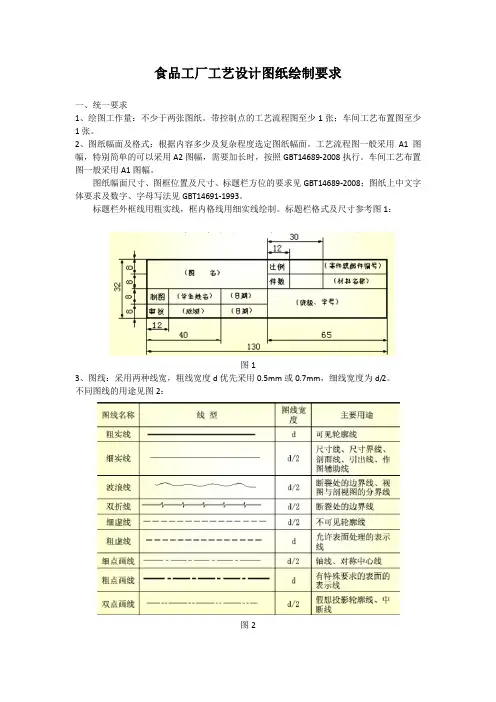

食品工厂工艺设计图纸绘制要求一、统一要求1、绘图工作量：不少于两张图纸。

带控制点的工艺流程图至少1张；车间工艺布置图至少1张。

2、图纸幅面及格式：根据内容多少及复杂程度选定图纸幅面。

工艺流程图一般采用A1图幅，特别简单的可以采用A2图幅，需要加长时，按照GBT14689-2008执行。

车间工艺布置图一般采用A1图幅。

图纸幅面尺寸、图框位置及尺寸、标题栏方位的要求见GBT14689-2008；图纸上中文字体要求及数字、字母写法见GBT14691-1993。

标题栏外框线用粗实线，框内格线用细实线绘制。

标题栏格式及尺寸参考图1：图13、图线：采用两种线宽，粗线宽度d优先采用0.5mm或0.7mm，细线宽度为d/2。

不同图线的用途见图2：图2图线中的线素长度见图3：图3二、带控制点工艺流程图的绘制1、工艺流程图内容：（1）设备示意图；（2）工艺管道及介质流向；（3）阀门仪表等控制点（4）设备位号标注2、工艺流程图绘制总原则顺、真、美、准、简：顺——图纸上设备应根据生产工艺顺序的先后从左到右依次绘制，图纸长度不够时可按照标准加长；真——图上设备之间的上下位置及设备高度要反映真实情况。

设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置；美——设备尺寸大小基本反映比例关系准——阀门仪表位置能准确反应控制点简——作用相同的多台并联设备一般只表示其中的一台（或一组），而不必将全部设备同时画出，但在设备位号标注时应体现出来。

3、工艺流程图中设备的画法（1）设备示意图绘制的注意事项（a）所有的设备应根据流程顺序从左至右用细实线画出，设备图形按规定画法绘制，没有规定画法的设备，可画出其简略外形；（b）对工艺有特殊要求的设备，其内部构件应予表示。

例如板式塔应画出有物料进出的塔板位置及自下往上数的塔板总数；容器应画出内部挡板及破沫网的位置；反应器应画出器内床层数；填料塔应表示填料层、气液分布器、集油箱等的数量及位置；（c）设备机器上全部管口均应画出，管口一般用单细实线表示；（d）对于需要隔热的设备需在相应部位画出一段隔热层图例；（e）地下或半地下设备要表示出一段相关地面；（f）设备底座不表示；（g）设备位置高低要基本与实际相符，有位差要求的应标注限位尺寸。

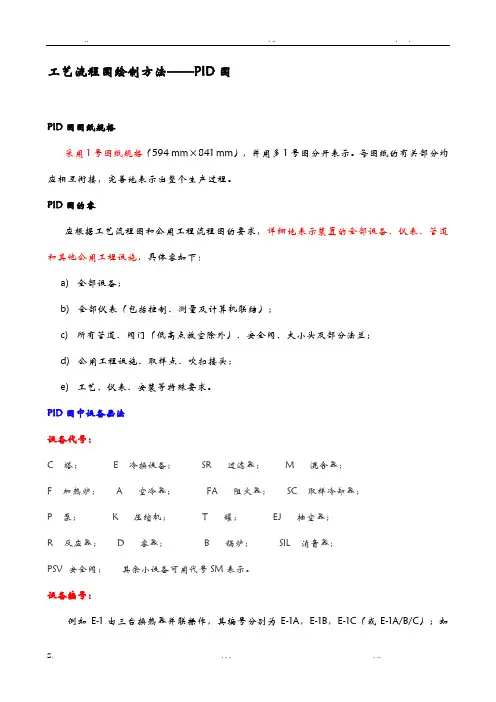

工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多1号图分开表示。

每图纸的有关部分均应相互衔接，完善地表示出整个生产过程。

PID图的容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。

PID图中设备画法设备代号：C 塔； E 冷换设备；SR 过滤器；M 混合器；F 加热炉； A 空冷器；FA 阻火器；SC 取样冷却器；P 泵；K 压缩机；T 罐；EJ 抽空器；R 反应器； D 容器； B 锅炉； SIL 消音器；PSV 安全阀；其余小设备可用代号SM表示。

设备编号：例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。

用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。

编号及名称应与工艺流程图相一致。

设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：径ID×切线高，mm，b) 卧式圆筒型：径ID×切线长，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷及传热面积）e) 机泵：流量、扬程设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。

设备部构件的画法与PFD图规定要求相同（例如塔各进料口所在塔板的位置等）。

相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。

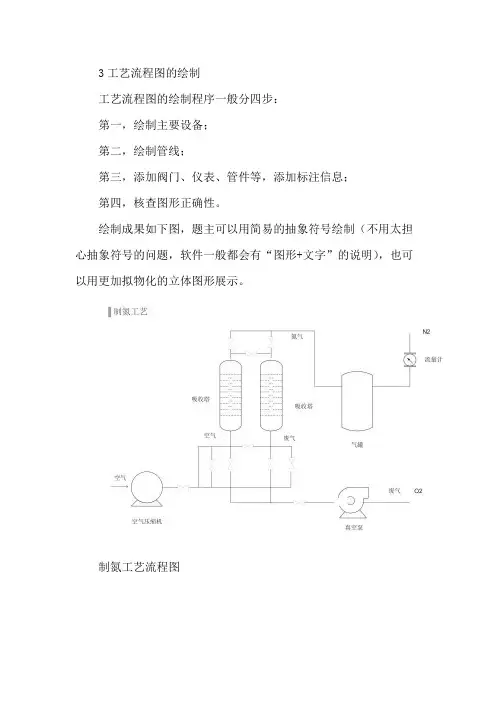

3工艺流程图的绘制
工艺流程图的绘制程序一般分四步：
第一，绘制主要设备；
第二，绘制管线；
第三，添加阀门、仪表、管件等，添加标注信息；
第四，核查图形正确性。

绘制成果如下图，题主可以用简易的抽象符号绘制（不用太担心抽象符号的问题，软件一般都会有“图形+文字”的说明），也可以用更加拟物化的立体图形展示。

制氮工艺流程图
YSG型改性沥青生产工艺流程图
以上工艺流程图由亿图图示软件绘制而成，本站也有对应下载链接
安装成功后，接下来可以边看我的演示，边自己实操（以YSG 型改性沥青生产工艺流程图为例）：
第一，打开亿图图示软件，选择“新建>专业领域绘图>工业工程>过程PID>新建空白画布”
小tips：PID(Piping&InstrumentDiagram)，即工艺管道及仪表流程图
新建画布
第二，从左侧符号库选择合适的设备符号拖放到右侧画布，支持快速缩放；
符号自由拖放
亿图图示内含庞大的符号库，单从工艺流程图符号类型来看，
就包括线型符号和面型符号，并且可以细分为PID管道、PID阀门、PID流量计、PID工业、PID物料运输等图形。

基本能满足大家的绘图需求，题主关心的仪器符号表示问题也能得到很好的解决。

线型符号
面型符号
第三，添加管线；
添加管线
第四，添加阀门、仪表、管件等，添加标注信息；
添加阀门，添加标注信息最后，核查图形正确性。

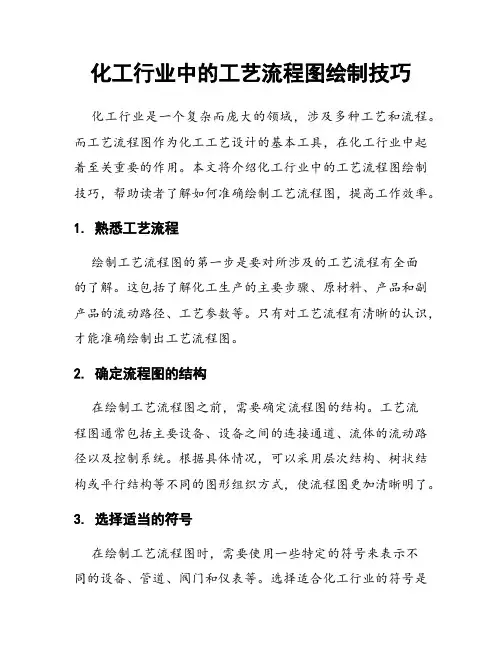

化工行业中的工艺流程图绘制技巧化工行业是一个复杂而庞大的领域，涉及多种工艺和流程。

而工艺流程图作为化工工艺设计的基本工具，在化工行业中起着至关重要的作用。

本文将介绍化工行业中的工艺流程图绘制技巧，帮助读者了解如何准确绘制工艺流程图，提高工作效率。

1. 熟悉工艺流程绘制工艺流程图的第一步是要对所涉及的工艺流程有全面的了解。

这包括了解化工生产的主要步骤、原材料、产品和副产品的流动路径、工艺参数等。

只有对工艺流程有清晰的认识，才能准确绘制出工艺流程图。

2. 确定流程图的结构在绘制工艺流程图之前，需要确定流程图的结构。

工艺流程图通常包括主要设备、设备之间的连接通道、流体的流动路径以及控制系统。

根据具体情况，可以采用层次结构、树状结构或平行结构等不同的图形组织方式，使流程图更加清晰明了。

3. 选择适当的符号在绘制工艺流程图时，需要使用一些特定的符号来表示不同的设备、管道、阀门和仪表等。

选择适合化工行业的符号是绘制流程图的关键。

一般来说，可以参考国际标准（如ISO 10628）或行业标准（如GB 3766），选择适当的符号进行绘制。

同时，要保持符号的一致性，避免混淆。

4. 注意标注和注释工艺流程图不仅要准确表示流程，还需要具备清晰明了的标注和注释。

标注应包括设备的名称、规格、编号，管道的尺寸、材质、连接方式等信息。

注释应包括对流程中关键步骤、操作条件、控制策略等的详细说明。

标注和注释的添加可以使流程图更易读，避免产生歧义。

5. 确定比例尺和绘图规格绘制工艺流程图时，需要确定比例尺和绘图规格。

比例尺决定了绘图中各个元素的大小关系，通常采用1:10、1:20或1:50等常用比例。

绘图规格则决定了绘图纸的大小和布局。

合理选择比例尺和绘图规格有助于确保绘图的准确性和可读性。

6. 使用绘图工具和软件在绘制工艺流程图时，可以选择传统的手绘方法，也可以使用专业的绘图软件。

手绘方法灵活性较高，适用于简单的流程图；而绘图软件可以提高工作效率，适用于复杂的流程图。

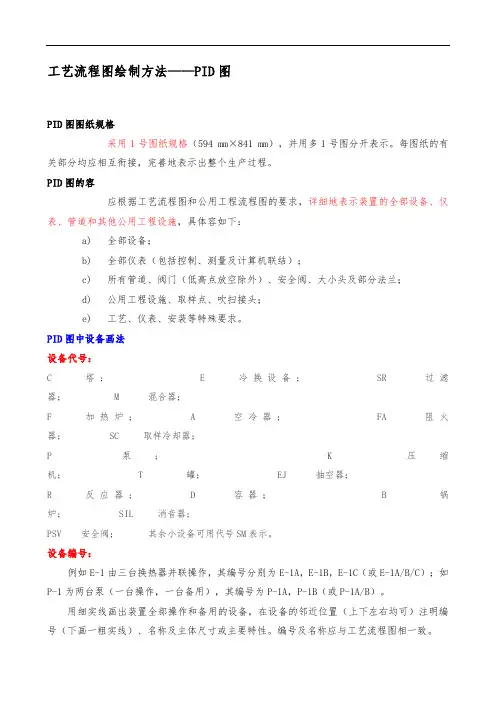

工艺流程图绘制方法——PID图 (2)管道和仪表流程图又称为P&ID (6)工艺流程表示标准 (15)工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。

每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。

少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。

PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。

PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。

用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。

编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。

但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。

设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。

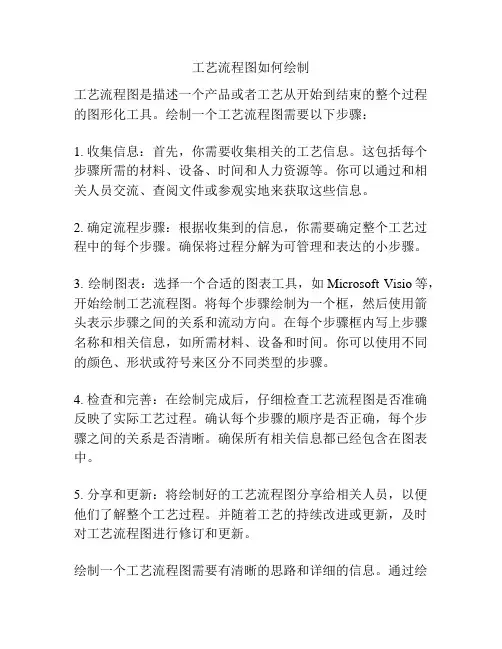

工艺流程图如何绘制
工艺流程图是描述一个产品或者工艺从开始到结束的整个过程的图形化工具。

绘制一个工艺流程图需要以下步骤：
1. 收集信息：首先，你需要收集相关的工艺信息。

这包括每个步骤所需的材料、设备、时间和人力资源等。

你可以通过和相关人员交流、查阅文件或参观实地来获取这些信息。

2. 确定流程步骤：根据收集到的信息，你需要确定整个工艺过程中的每个步骤。

确保将过程分解为可管理和表达的小步骤。

3. 绘制图表：选择一个合适的图表工具，如Microsoft Visio等，开始绘制工艺流程图。

将每个步骤绘制为一个框，然后使用箭头表示步骤之间的关系和流动方向。

在每个步骤框内写上步骤名称和相关信息，如所需材料、设备和时间。

你可以使用不同的颜色、形状或符号来区分不同类型的步骤。

4. 检查和完善：在绘制完成后，仔细检查工艺流程图是否准确反映了实际工艺过程。

确认每个步骤的顺序是否正确，每个步骤之间的关系是否清晰。

确保所有相关信息都已经包含在图表中。

5. 分享和更新：将绘制好的工艺流程图分享给相关人员，以便他们了解整个工艺过程。

并随着工艺的持续改进或更新，及时对工艺流程图进行修订和更新。

绘制一个工艺流程图需要有清晰的思路和详细的信息。

通过绘
制工艺流程图，可以帮助团队成员了解和掌握整个工艺过程，提高生产效率和质量管理能力。

同时，绘制工艺流程图也有助于发现和改进潜在的问题和瓶颈，从而提高工艺的可靠性和稳定性。

工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多1号图分开表示。

每图纸的有关部分均应相互衔接，完善地表示出整个生产过程。

PID图的容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体容如下：a)全部设备；b)全部仪表（包括控制、测量及计算机联结）；c)所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d)公用工程设施、取样点、吹扫接头；e)工艺、仪表、安装等特殊要求。

PID图中设备画法设备代号：C塔；E冷换设备；SR过滤器；M混合器；F加热炉；A空冷器；FA阻火器；SC取样冷却器；P泵；K压缩机；T罐；EJ抽空器；R反应器；D容器；B锅炉；SIL消音器；PSV安全阀；其余小设备可用代号SM表示。

设备编号：例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。

用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。

编号及名称应与工艺流程图相一致。

设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a)立式圆筒型：径ID×切线高，mm，b)卧式圆筒型：径ID×切线长，mm，c)长方型：长×宽×高，mm，d)加热及冷换设备：标注编号、名称及其特性（热负荷及传热面积）e)机泵：流量、扬程设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。

设备部构件的画法与PFD图规定要求相同（例如塔各进料口所在塔板的位置等）。

相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。

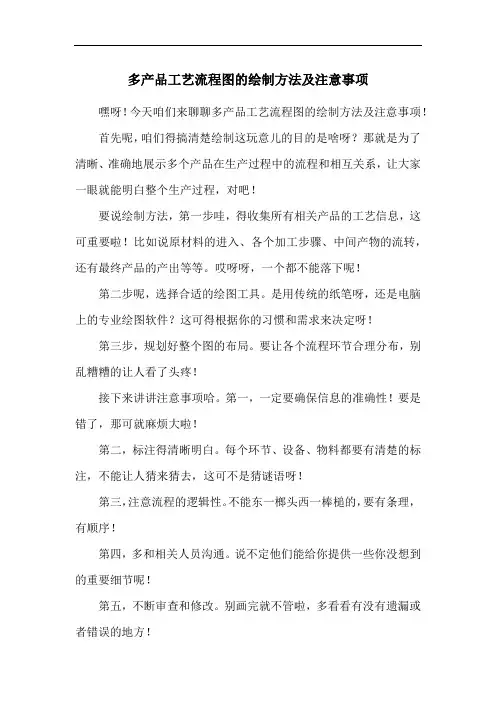

多产品工艺流程图的绘制方法及注意事项嘿呀！今天咱们来聊聊多产品工艺流程图的绘制方法及注意事项！
首先呢，咱们得搞清楚绘制这玩意儿的目的是啥呀？那就是为了清晰、准确地展示多个产品在生产过程中的流程和相互关系，让大家一眼就能明白整个生产过程，对吧！
要说绘制方法，第一步哇，得收集所有相关产品的工艺信息，这可重要啦！比如说原材料的进入、各个加工步骤、中间产物的流转，还有最终产品的产出等等。

哎呀呀，一个都不能落下呢！
第二步呢，选择合适的绘图工具。

是用传统的纸笔呀，还是电脑上的专业绘图软件？这可得根据你的习惯和需求来决定呀！
第三步，规划好整个图的布局。

要让各个流程环节合理分布，别乱糟糟的让人看了头疼！
接下来讲讲注意事项哈。

第一，一定要确保信息的准确性！要是错了，那可就麻烦大啦！
第二，标注得清晰明白。

每个环节、设备、物料都要有清楚的标注，不能让人猜来猜去，这可不是猜谜语呀！
第三，注意流程的逻辑性。

不能东一榔头西一棒槌的，要有条理，有顺序！
第四，多和相关人员沟通。

说不定他们能给你提供一些你没想到的重要细节呢！
第五，不断审查和修改。

别画完就不管啦，多看看有没有遗漏或者错误的地方！
第六，遵循相关的标准和规范。

可不能随心所欲地乱画一通呀！
哎呀呀，总之，绘制多产品工艺流程图可不是一件简单的事儿，得认真、细心，才能画出让人满意的图来！大家都记住这些方法和注意事项了吗？。

CAD绘制工艺流程图的详细步骤解析工艺流程图在工程设计、制造和生产过程中起着至关重要的作用。

CAD（Computer-Aided Design）软件提供了一种方便、高效的方式来绘制和编辑工艺流程图。

在本文中，我们将详细解析CAD软件中绘制工艺流程图的具体步骤。

步骤1：准备工作在开始绘制工艺流程图之前，首先要进行准备工作。

这包括确定绘图所需的尺寸和比例，选择适当的图纸大小和单位，并准备好所需的绘图工具和符号库。

步骤2：创建新文件打开CAD软件后，点击“新建”或“创建新文件”选项。

根据需要选择图纸大小和单位，可以是英制或公制。

输入文件名称并设定存储路径。

步骤3：设置绘图区域CAD软件中通常会有一个绘图区域，我们需要根据实际需要设置绘图区域的大小和比例。

使用CAD软件提供的工具设置绘图区域的参数，例如绘图区域的大小、比例、显示样式等。

步骤4：绘制基础图形在CAD软件中，我们可以使用各种绘图工具来绘制基础图形，例如直线、圆、矩形等。

根据工艺流程图的具体要求，使用相应的绘图工具绘制所需的基础图形。

保持图形的准确性和简洁性，遵循标准符号和比例。

步骤5：添加文本和标注在工艺流程图中，文本和标注起着非常重要的作用，用于解释图形和传达相关信息。

在CAD软件中，我们可以使用文本工具添加文字和标注。

选择合适的文字样式、大小和对齐方式，并将其添加到相应的图形上。

步骤6：使用图形符号和箭头工艺流程图通常包含许多不同的图形符号和箭头，用于表示各种过程、设备和流动方向。

在CAD软件中，我们可以使用符号库或绘制工具绘制这些图形符号和箭头。

根据实际需求，在适当的位置添加图形符号和箭头，以清晰地表示工艺流程。

步骤7：调整和编辑图形完成基本绘图后，我们可能需要对图形进行调整和编辑，以确保其准确和美观。

使用CAD软件提供的编辑工具，可以调整图形的大小、位置和形状。

同时，可以删减、添加或移动图形，以满足特定的需求。

步骤8：保存和导出完成工艺流程图绘制后，务必保存文件。

项目四、工艺流程图的识读与绘制一、什么是工艺流程图工艺流程图是指将一个产品或者过程的制作流程绘制出来的图表。

它通常是一张图表或者一组图表，以流程图的形式描绘每个步骤所需的操作、材料、工具和资源，通常用来指导和监控生产流程。

一个典型的工艺流程图包含以下五个部分：1.资源和设备列表：描述了在流程中涉及的资源和设备。

2.原料及其他要素：描述了原料以及其他要素在流程图中所占的位置和作用。

3.工作步骤：描述了每一个生产过程中必须完成的工作步骤。

4.流程控制：描述了完成每个步骤所需的关键指令或控制信号。

5.流程输出：描述了生产过程的结果，包括产品或服务，以及生产过程中可能出现的错误或过程控制问题。

二、工艺流程图的识读在进行工艺流程图的识别时，需要对图中每个元素的功能和属性进行分析。

以下是一些常见的元素：1.开始或结束：通常表示流程的开始或结束点。

2.操作：通常是一个矩形或圆角矩形，表示需要进行的操作或步骤。

3.判断：通常是一个菱形，表示需要进行选择或决策。

4.文本框：在操作或判断元素中，可能需要添加补充说明或注释。

5.连接线：连接不同的元素或操作步骤。

以下是一个工艺流程图的示例：开始 --> 操作A --> 判断A --> 操作B1 --> 操作B2 --> 结束| |V V操作C --> 操作D在这个示例中，开始表示了整个工艺流程的开始，接下来的操作A表示第一个操作步骤，判断A表示需要进行决策，如果判断成功，则会执行操作B1和操作B2，否则直接结束，如果执行完操作B1和操作B2后，会结束工艺流程。

操作C 和操作D是并行的操作，意味着在执行操作A之后，操作C和操作D可以同步进行。

三、工艺流程图的绘制绘制一个清晰易懂的工艺流程图需要遵循以下步骤：1. 确定步骤和控制点在创建一个工艺流程图之前，需要先确定需要进行的步骤和控制点。

可以通过列出流程中的每个步骤和所需的资源来完成这个过程。
