仪表、管道、阀门等化工工艺流程图的设计及画法设备的画法与标注设备的画法与方案流程图基本相同。
与方案流程图不同的是：对于两个或两个以上的相同设备一般应全部画出。
每个工艺设备都应编写设备位号并注写设备名称。
与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统时，可以只画出一个系统的流程，其他系统用双点画线的方框表示，在框内注明系统名称及其编号。
管道流程线的画法及标注管道流程线上应用箭头表示物料的流向。
图中的管道与其他图纸有关时，应将其端点绘制在图的左方或右方，并用空心箭头标出物料的流向（进或出），在空心箭头内注明与其相关图纸的图号或序号，在其上方注明来或去的设备位号或管道号或仪表位号。
每条管道都要标注管道代号。
横向管道的管道代号注写在管道线的上方;竖向管道则注写在管道线左侧，字头向左。
物料代号管道等级管道材质类别管道公称压力等级隔热及隔声代号阀门等管件的画法与标注管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。
这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。
Gate valve闸阀Butterfly valve or damper蝶阀或节气闸Globe valve球形阀Ball valve球阀Check valve止回阀Hand controlvalve手动控制阀Stop check valve断流止回阀Needle valve针阀Slide valve滑阀Plug valve阻塞阀Ram valve冲击阀Blowdown valve吹扫阀Diaphragm valve薄膜阀Angle valve角阀Three way valve三通阀Four way valve四通阀Disc valve隔膜阀silencer消音器filter过滤器Open drain敞口排放Closed drain funnel密闭排放漏斗Open funnel敞口漏斗Pipe size reduction管径尺寸缩小Pipe specification limit管线规格界限Strainghtening vane矫正器具Spectacle blind install donut in line管道上安装的开位置肓板Spectacle blind install donut in line管道上安装的关位置肓板Flame arrester防火装置Hose connection软管连接Temporary strainer临时过滤器Basket strainer篮式过滤器Y-type strainer Y型过滤器Expansion joint膨胀接合处Hamer Blind肓板Sample Connection取样连接Steam Trap蒸汽汽水阀Piping Engineered Item管道工程单位Steam Desuperheater蒸汽减温器Vortex breaker涡流断路器Grade平面Y-type strainer Y型过滤器Expansion joint膨胀接合处Hamer Blind肓板Sample Connection取样连接Steam Trap蒸汽汽水阀Piping Engineered Item管道工程单位Steam Desuperheater蒸汽减温器Vortex breaker涡流断路器Grade平面Y-type strainer Y型过滤器Expansion joint膨胀接合处Hamer Blind肓板Sample Connection取样连接Steam Trap蒸汽汽水阀Piping Engineered Item管道工程单位Steam Desuperheater蒸汽减温器Vortex breaker涡流断路器Grade平面Packed Section整个区域Mesh-Type Mist Eliminator网状除雾器Note Reference Symbol注释参照符号Horizontial Vane-Type Mist Eliminator水平叶片型除雾器Primary Process Line主工艺管道Secondary Process Line次工艺管道Jacketed Pipe套管Existing OR Future Line 现有或将有的管道Flexible Host柔性软管Underground Line地下管道Internal Signal(software or data link)内部信号（软件或数据连接）Instrument Pneumatic Line仪表气源管线nstrument Capillary Tubing仪表毛细管Hydraulic Signal水压信号Electromagnetic,Sonic,,Optical Or Radioactive Signal电磁、声波、光学或辐射信号Heat Traced Line伴热管线Electrical Signal电信号管道附件用细实线按规定的符号在相应处画出。
第四部分初级工技能操作试题考核内容层次结构表基本技能维护保养30分相关技能制图10分30min10分30min10分30min合计设备操作40分30min 性能测试20分30min20分30min诊断排除安装调试100分120min100分130min100分105~140min初级中级高级30min40分30分30~40min 30min30分30分30分10分100分技师40min40min 20~40min 30min 130~150min选一项说明：( 1 ）技能操作考核内容层次结构表（以下简称“结构表”，在确定了注水泵工的工作领域和考核范围的基础上，将注水泵工的全部考核内容划分为“基本技能、相关技能”两个一级模块，在一级模块下分别设置了“设备操作、维护保养、性能测试、诊断排除、安装调试、制图”等六个二级模块，在每个技术等级所对应的二级模块中又包含了多项三级测量模块，如性能测试中的“资料录取与填写、水质化验”，维护保养中的“更换零部件、一级保养”等。
在这些模块中，既包含了注水泵工全部的职业活动，又可分别确定不同技术等级的考核内容及考核重点。
( 2 ）在本结构表中，我们对技术等级的考核范围做了规定：初级考核“设备操作、维护保养、性能测试、制图”四个二级模块；中级工和高级工考核“维护保养、性能测试、诊断排除、制图”四个二级模块；对技师考核“性能测试、诊断排除、安装调试、制图”四个二级模块。
( 3 ）结构表中的“一项”是指在此模块中只选一个测量模块形成一道试题，如初级工的考核试卷中，应在“设备操作、维护保养、性能测试、制图”中各选一项，共组成四道试题。
( 4 ）结构表中规定了试题的分值，给出了试题在考核中所规定的考试时间，例如初级工的四道试题分值分别为40 分，30 分，20 分和10 分，共100 分，考核时间不超过120min。
鉴定要素细目表行业：石油天然气工种：注水泵工等级：初级工鉴定方式：技能操作鉴定范围 二级 鉴定点行为 领域 代码一级 三级 代 名称码重要 程度名 称鉴定 代 比重 码鉴定 代 比重 码鉴定 比重名称名称001 002 003 004 005 006 007 008 009 010 011 012 013 014 离必泵启动前捡查 离心泵启动操作 离心泵停泵操作及检查 离心泵倒泵操作 离心泵倒泵检查柱塞泵启动前检查柱塞泵启动操作 柱塞泵停泵操作及检查 柱塞泵倒泵操作 柱塞泵倒泵检查 过滤罐正常运行操作 过滤罐反冲洗操作 冷却系统正常运行操作润滑系统正常运行操作设 备操 作设备 运行 操作A40%A基 本技 能资料录取 与填写001 录取生产数据 002 填写生产运行报表 001 计量水量A90%ABCAB技 能 操 作 100%性能 测试参数 测量B20%002 取过滤罐进出口水样 003 测储水罐储水量 001 测量水中悬浮物含量 002 测定污水含油量 001 安装校对压力表002 更换离心泵密封填料 003 更换常用高压闸门填料 001 检查清洗过滤器滤网 002 注水机泵例行保养水质 化验更换零 部件 维护 保养C30%设备维 护保养诊断 排除 安装 调试D E初级工不要求初级工不要求001 绘制管阀示意图 相 关 技 能流程 绘制B10%A制图10%A绘制储水罐流程图 绘制注水工艺流程图002 003测量模块一、设备运行操作（AAA )1、考核要求( 1 ）必须穿戴劳保用品；( 2 ）必要的工具用具准备齐全；( 3 ）掌握基本操作要领；( 4 ）按要求完成操作项目，质量符合技术要求；( 5 ）能够正确使用设备和工具、量具；( 6 ）操作符合安全文明生产规定。
⼯艺流程图图标、符号、图⽰、标志及含义画法设备布置图的画法1）视图表⽰⽅法⽐例与图幅，分区，视图配置2）设备表⽰⽅法定型设备和⾮定型设备；同⼀位号的多台设备，在图上可画出⼀台设备的外形，其他的可以只画出基础或⽤双点画线的⽅框表⽰；设备⼀览表。
特征管⼝的⽅位⾓2.3设备布置图的阅读某物料残液蒸馏系统设备布置图样中有平⾯图和I-I剖⾯图。
按⼯艺要求，冷凝器E0401架空，其物料出⼝的管⼝⾼于真空受液槽V0408A和V0408B的进料⼝，物料可以⾃流到V0408A和V0408B中，为便于E0401的⽀承和避免遮挡窗户，将其靠墙并靠近建筑轴线②附件布置。
为满⾜操作维修要求，各设备之间留有必要的间距。
剖⾯图表达了室内设备在⽴⾯上的位置关系，剖⾯图的剖切位置在平⾯图上I-I处，蒸馏釜和真空受槽A和B布置在标⾼为5m的楼⾯上，冷凝器布置在标⾼为6.95m处。
3、管道布置图3.1、管道布置图的图⽰1)⼀组视图⽤平⾯图、剖视图等表⽰整个车间（装置）的设备、建筑物的简单轮廓以及管道管件、阀门、仪表控制点等的布置安装情况。
2)尺⼨标注管道管件、阀门、控制点等的平⾯位置尺⼨和标⾼以及建筑物轴线编号、设备位号及说明等。
3)指北针表⽰管道安装的⽅位基准。
4)标题栏注写图名、图号、⽐例、修改、签字等。
5)管⼝表在图纸右上⾓，列出与所有设备管⼝有关内容的管⼝表。
3.2、管道的图⽰⽅法1)管道视图的配置与画法管道视图的配置2)管道视图的画法a.设备的画法b.管道的画法管道的画法替换⾼清⼤图管道的连接画法管道⽤三通的表⽰法各种管道的画法c.管道附件的画法⽰例：根据图（a）所⽰管道（装有阀门）轴测图画出其平⾯图和⽴⾯图。
分析：该段管道有两部分，主管道的⾛向为⾃下向上⼀向后⼀向左⼀向上⼀向后；⽀管向左。
管道上有四个截⽌阀，上部两个阀的⼿轮朝上（阀门与管道为法兰连接），中间⼀个阀的⼿轮朝右（阀门与管道为螺纹连接），下部⼀个阀的⼿轮朝前（阀门与管道为法兰连接）。
立式油罐
卧式加热炉卸油斗
盲 板卧式油罐
流量计过滤器
原油管线
螺杆泵天然气管线电动往复泵
曲杆泵
离心泵
截止阀管道泵球阀
安全阀
套管换热器闸 门
单流阀
5、各作业区（集输队）工艺流程图必须于4月4日（星期三）下午前完成。
6、流程图发送至工艺所规划室，lym1_cq@。

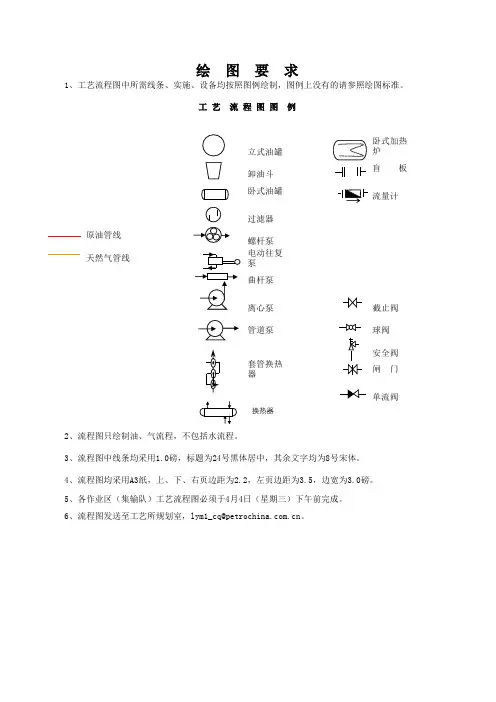

4、流程图均采用A3纸，上、下、右页边距为2.2，左页边距为3.5，边宽为3.0磅。
绘 图 要 求
1、工艺流程图中所需线条、实施、设备均按照图例绘制，图例上没有的请参照绘图标准。
2、流程图只绘制油、气流程，不包括水流程。
3、流程图中线条均采用1.0磅，标题为24号黑体居中，其余文字均为8号宋体。
工 艺 流 程 图 图 例
绘图标准。
热炉。
工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图化工工艺图(工艺安装和指导生产的重要技术文件) 工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图一、方案流程图1方案流程图(流程示意图或流程简图)初步设计阶段示意性的展开图，并加有必要的标注与说明设备的画法:用细实线画出设备的大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。
各设备之间的高低位置及设备上重要接管口的位置，应大致符合情况。
?在方案流程图中，同样的设备可只画一套;备用设备可以省略不画。
2工艺流程图的画法用粗实线画出主要物料的工艺流程线，用箭头标明物料流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。
如遇流程线之间、或流程线与设备之间发生交错或重叠，而实际并不相连时，应将其中一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。
?在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。
3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。
或可将设备依次编号，并在图纸空白处按编号顺序集中列出设备名称。
但对于流程简单、设备较少的方案流程图也可以不编号，而将名称直接注写在设备的图形上。
(为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料，还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上，这种图与施工流程图比较接近。
方案流程图的图幅一般不做规定。
图框和标题栏亦可省略。
)二、施工流程图1、(工艺管道及仪表流程图或带控制点管道安装流程图)。
这种流程图应画出所有的生产设备和全部管道。
它是设备布置图和管道布置图的设计依据，并为施工安装、生产操作提供参考。
施工流程图的表达一般应包括以下几项内容:带设备位号、名称和接管口的各种设备示意图。
带管道号、规格和阀门等管件以及仪表控制点(测温、测压、测流量、分析点等)的各种管道流程线。
化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。
GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。
在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。
（2）剪切符号：用于对CAD图样的裁剪定位。
（3）米制参考分度：用于对图样比例尺寸提供参考。
（4）对中符号：用于对CAD图样的方位起到对中作用。
对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。
同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。
2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。
3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
（1）字一般要以斜体输出。
（2）小数点输出时，应占一个字位，并位于中间靠下处。
（3）字母一般也要斜体输出。
（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。
（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。
（6）字体高度由图样幅面大小确定。
（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。
4、图线：图线指图线的基本线型和基本线型的变形。
GB/T 17450-98《技术制图图线》对图线有详细的说明。
工艺流程图和管道及仪表流程图的绘制方法1总则1.1 目的为了规范工艺流程图设计的内容及表示方法，提高设计质量，特编制本标准。
1.2 范围1.2.1 本标准规定了工艺流程图的绘制方法﹑详细设计（施工图设计）阶段的管道及仪表流程图﹑基础设计（初步设计）阶段的工艺管道及仪表流程图﹑外来流程图的编制﹑计算机辅助设计规定等要求。
1.2.2 本标准适用于北京机电院高技术股份有限公司焚烧处理装置的“工艺流程图”（PFD）和“管道及仪表流程图”（PID）设计。
对于有特殊要求的项目，须结合具体情况，灵活运用。
1.3 引用标准编制本标准时，借鉴下列标准和相关资料。
HG 20557~20559《化工装置工艺系统工程设计规定》HG/T 20646.1 《化工装置管道材料设计内容和深度规定》HG/T 20646.2 《化工装置管道材料设计工程规定》HG/T 20646.3 《化工装置管道材料控制专业技术管理规定》HG/T 20646.4 《化工装置管道材料控制专业提出的设计条件》HG/T 20646.5 《化工装置管道材料设计技术规定》HGT 20679 《化工设备、管道外防腐设计规定》HG/T 20645 化工装置管道机械设计工程规定GB/T 4272 《设备和管道保温技术通则》GB/T 8175 《设备和管道保温技术导则》GB/T 11790 《设备和管道保冷技术通则》GBJ 126 《工业设备及管道绝热工程施工及验收规范》GB 50253 《工业管道施工及验收规范》GB 50264 《工业设备及管道绝热工程设计规范》2 工艺流程图的绘制方法工艺流程图的图例见附录A 流程图代号规定。
2.1 接受条件和来源a) 设计开工报告；（设计主责）b)工程设计基础资料；（设计主责）c)材料备忘录；（设计主责）d)工艺设备表或工艺发表的文件；（设计主责）e)用户的规定和说明；（用户文件）f)设备数据表和图；（设备设计者）g)机泵数据表；（设计主责）h)操作要求；（设计主责）i)工艺控制图或工艺控制要求；（控制主责）j)设备布置图；（设计主责）2.2 名称定名为工艺流程图（简称PFD）。
化工制图第七章工艺流程图.txt你站在那不要动！等我飞奔过去！雨停了天晴了女人你慢慢扫屋我为你去扫天下了你是我的听说现在结婚很便宜，民政局9块钱搞定，我请你吧你个笨蛋啊遇到这种事要站在我后面！跟我走总有一天你的名字会出现在我家的户口本上。
本文由linyoufei1986贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
第七章工艺流程图第一节方案流程图第二节物料流程图第三节带控制点的工艺流程图北方民族大学化工学院1工艺流程图工艺流程图是用来表达化工生产工艺流程的设计文件。
工艺流程图是用来表达化工生产工艺流程的设计文件。
工艺流程图的工艺流程图图的化工流程图流程图工艺设计设计设计文件流程图的的工艺流程图的表达的。
2第一节方案流程图一、方案流程图的作用及内容作用——作用——表达物料从原料到成品或半成品的工艺过——表达物料从原料到成品或半成品的工艺过及所使用的设备和主要管线的设置情况。
程，及所使用的设备和主要管线的设置情况。
内容：内容：设备——用示意图表示生产过程中所使用的机器、——用示意图表示生产过程中所使用的机器①设备——用示意图表示生产过程中所使用的机器、设备；用文字、字母、数字注写设备的名称和位号。
设备；用文字、字母、数字注写设备的名称和位号。
工艺流程————用工艺流程线及文字表达物料由原②工艺流程——用工艺流程线及文字表达物料由原料到成品或半成品的工艺流程。
料到成品或半成品的工艺流程。
北方民族大学化工学院3第一节方案流程图设备位号工艺流程线设备用文字表明流程情况某物料残液蒸馏处理的工艺方案流程图北方民族大学化工学院4第一节方案流程图二、方案流程图的画法按照工艺流程的顺序，按照工艺流程的顺序，把设备和工艺流程线自左至右地展开画在一个平面上，并加以必要的标注和说明。
地展开画在一个平面上，并加以必要的标注和说明。
设备画法设备位号及名称的注写工艺流程线的画法要物料的工艺流程线，用箭头标明物料的流向，料的流向，并在流程线的起始和终了设备名称位置注明物料的名来源或去向。
