CAD-工艺流程图绘制

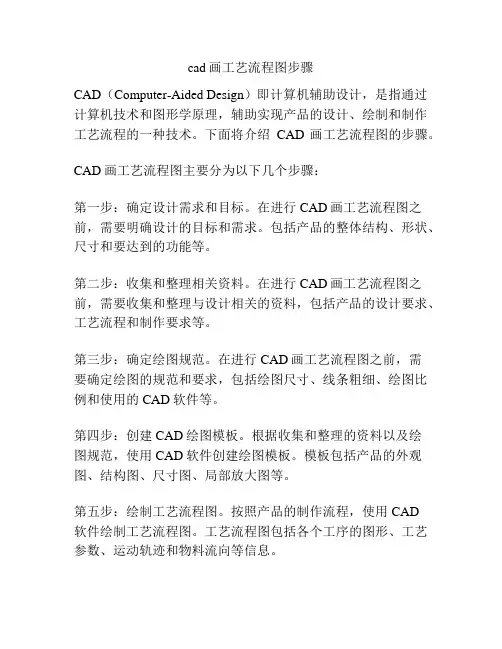

cad画工艺流程图步骤CAD（Computer-Aided Design）即计算机辅助设计，是指通过计算机技术和图形学原理，辅助实现产品的设计、绘制和制作工艺流程的一种技术。

下面将介绍CAD画工艺流程图的步骤。

CAD画工艺流程图主要分为以下几个步骤：第一步：确定设计需求和目标。

在进行CAD画工艺流程图之前，需要明确设计的目标和需求。

包括产品的整体结构、形状、尺寸和要达到的功能等。

第二步：收集和整理相关资料。

在进行CAD画工艺流程图之前，需要收集和整理与设计相关的资料，包括产品的设计要求、工艺流程和制作要求等。

第三步：确定绘图规范。

在进行CAD画工艺流程图之前，需要确定绘图的规范和要求，包括绘图尺寸、线条粗细、绘图比例和使用的CAD软件等。

第四步：创建CAD绘图模板。

根据收集和整理的资料以及绘图规范，使用CAD软件创建绘图模板。

模板包括产品的外观图、结构图、尺寸图、局部放大图等。

第五步：绘制工艺流程图。

按照产品的制作流程，使用CAD软件绘制工艺流程图。

工艺流程图包括各个工序的图形、工艺参数、运动轨迹和物料流向等信息。

第六步：编辑和调整工艺流程图。

在绘制工艺流程图的过程中，可能会出现一些错误或需要调整的地方。

使用CAD软件进行编辑和调整，确保工艺流程图的准确性和完整性。

第七步：添加文字和标注。

在完成工艺流程图的绘制后，根据需要添加文字和标注。

文字说明了工艺流程图中各个工序的名称、工艺参数和注意事项等信息，标注则更加清晰地表示各个元素的尺寸和位置。

第八步：输出和保存工艺流程图。

完成工艺流程图的绘制、编辑和调整后，使用CAD软件将图纸输出为文件并进行保存。

保存后的文件可以用于印刷、打印、发布和传输等用途。

以上是CAD画工艺流程图的主要步骤，通过CAD软件的辅助，可以大大提高工艺流程图的绘制效率和准确性。

同时，CAD软件还可以进行3D建模、模拟分析和工程图纸生成等功能，为工艺设计提供全方位的支持。

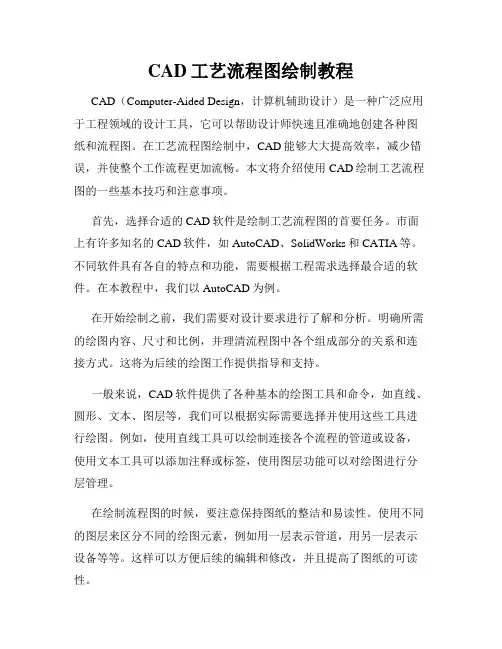

CAD工艺流程图绘制教程CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程领域的设计工具，它可以帮助设计师快速且准确地创建各种图纸和流程图。

在工艺流程图绘制中，CAD能够大大提高效率，减少错误，并使整个工作流程更加流畅。

本文将介绍使用CAD绘制工艺流程图的一些基本技巧和注意事项。

首先，选择合适的CAD软件是绘制工艺流程图的首要任务。

市面上有许多知名的CAD软件，如AutoCAD、SolidWorks和CATIA等。

不同软件具有各自的特点和功能，需要根据工程需求选择最合适的软件。

在本教程中，我们以AutoCAD为例。

在开始绘制之前，我们需要对设计要求进行了解和分析。

明确所需的绘图内容、尺寸和比例，并理清流程图中各个组成部分的关系和连接方式。

这将为后续的绘图工作提供指导和支持。

一般来说，CAD软件提供了各种基本的绘图工具和命令，如直线、圆形、文本、图层等，我们可以根据实际需要选择并使用这些工具进行绘图。

例如，使用直线工具可以绘制连接各个流程的管道或设备，使用文本工具可以添加注释或标签，使用图层功能可以对绘图进行分层管理。

在绘制流程图的时候，要注意保持图纸的整洁和易读性。

使用不同的图层来区分不同的绘图元素，例如用一层表示管道，用另一层表示设备等等。

这样可以方便后续的编辑和修改，并且提高了图纸的可读性。

此外，使用CAD软件还可以进行更高级的操作，如参数化设计和三维建模等。

参数化设计可以使工艺流程图具有灵活性和可变性，快速适应不同的工程要求。

三维建模可以为工程师提供更直观的设计视角，更准确地展示设备和管道等细节。

当绘制完成后，我们可以通过打印或导出为其他格式（如PDF）将流程图分享给他人。

在打印时，要选择合适的纸张尺寸和打印比例，确保图纸完整且清晰可见。

导出为PDF格式可以方便地在不同设备上查看和共享。

总结而言，CAD工艺流程图绘制需要从选择合适的软件开始，了解设计要求并明确绘图内容，使用基本绘图工具进行绘图并注意图纸的整洁和易读性。

CAD绘制工艺流程图的步骤与技巧CAD（计算机辅助设计）是数字化设计和绘图工具的代表，它已经成为现代工程和设计领域中不可或缺的软件。

在工艺流程图中，CAD可以帮助我们更准确地表达工艺流程、布局和关系，提高工作效率。

以下是CAD绘制工艺流程图的一般步骤与技巧。

1.准备工作：在开始CAD绘制之前，我们需要明确工艺流程的内容和目的，并收集所需的相关信息和数据。

这包括文档、图纸、规格等。

不同的工艺流程可能有不同的要求和细节，因此在准备过程中，要确保对工艺流程有一个清晰的认识。

2.创建图纸：打开CAD软件并创建一个新的图纸。

选择适当的图纸大小和比例，以便能够容纳整个工艺流程，并保持图纸的清晰可读。

3.绘制基本形状：根据工艺流程的要求，使用CAD软件的绘图工具绘制基本形状，如矩形、圆形、椭圆等。

这些形状将作为工艺流程图的基本元素，并且可以根据需要进行调整和修改。

4.添加文字和标注：使用CAD软件的文字工具，在适当的位置添加文字和标注。

文字应该清晰、准确地描述每个步骤或元素，以确保查看者能够理解工艺流程的细节。

标注可以用于注明尺寸、符号、连接等信息。

5.连接元素：使用CAD软件的线段、箭头等工具，连接工艺流程图中的各个元素。

确保连接是直观和准确的，能够清晰地表达各个步骤之间的关系和顺序。

6.细化和完善：在绘制工艺流程图的过程中，不断调整和完善细节。

这包括根据实际情况调整尺寸、位置和比例，修正错误，使工艺流程图更加准确和可读。

7.添加色彩和效果：根据需要，使用CAD软件的填充和渲染工具，为工艺流程图添加色彩和效果。

这可以增加工艺流程图的可视化效果，使之更加吸引人和易于理解。

8.保存和导出：在绘制完成后，将工艺流程图保存为CAD软件支持的格式，以便日后的修改和使用。

此外，可以将工艺流程图导出为常见的图像格式（如JPEG、PNG），以便在其他文档中使用或与他人分享。

在使用CAD软件绘制工艺流程图时，还应注意以下几点技巧：- 使用图层功能：利用CAD软件的图层功能，将不同元素（如文字、形状、连接线等）放置在不同的图层上。

CAD绘制机械工艺流程图的步骤与要点CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件工具。

在机械设计中，CAD可以帮助工程师们绘制出精确的机械工艺流程图，以帮助制造工艺的规划与优化。

下面将介绍CAD绘制机械工艺流程图的步骤与要点。

第一步：收集和整理信息在绘制机械工艺流程图之前，首先需要收集和整理必要的信息。

这些信息包括产品的设计要求、制造工序、材料和设备等。

理解这些信息将有助于确定工艺流程图的细节和提供准确的图纸。

第二步：创建绘图环境打开CAD软件并创建一个新的绘图工程。

在打开的空白绘图工程中，设置合适的图纸大小和比例，通常使用A4或A3纸张大小。

根据需要，可以选择合适的角度和单位来进行绘制。

第三步：绘制基本形状根据收集到的信息，使用CAD软件绘制基本形状来表示产品的各个部分。

例如，可以使用直线工具来绘制轮廓线，使用圆形工具来绘制孔洞和圆形的部件等。

确保绘制的形状准确无误，以便后续的操作和修改。

第四步：添加尺寸和标注在绘制机械工艺流程图时，尺寸和标注是非常重要的。

通过添加尺寸和标注，可以准确表示产品的大小和位置，并帮助制造工程师理解和实施工艺要求。

CAD软件通常提供了一系列的标注工具来满足不同的绘图需求。

第五步：绘制工艺流程在机械工艺流程图中，展示产品的制造流程是非常关键的。

根据工序和先后顺序，使用CAD软件绘制工艺流程图。

可以通过使用线段、箭头和文字等工具来表达不同的工序。

同时，应确保工艺流程图的布局清晰易懂，以便于工程师和操作人员的理解和应用。

第六步：检查和修正在绘制完成后，应该对绘制的机械工艺流程图进行仔细的检查和修正。

检查是否有误差、拼写错误、标注不清晰等。

通过反复检查，确保工艺流程图的准确性和完整性。

最后，保存并提交在检查和修正完成后，将绘制好的机械工艺流程图保存为适当的文件格式（例如DWG或PDF）。

如果需要，可以通过打印或电子发行方式提交给相关人员。

总结：CAD软件在绘制机械工艺流程图方面，提供了强大的工具和功能。

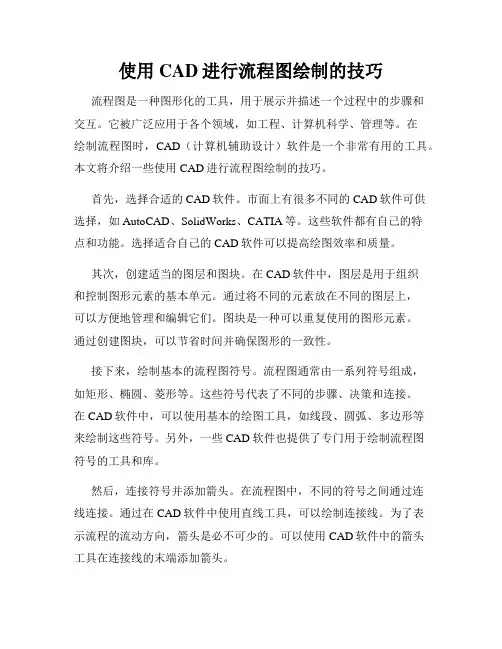

使用CAD进行流程图绘制的技巧流程图是一种图形化的工具，用于展示并描述一个过程中的步骤和交互。

它被广泛应用于各个领域，如工程、计算机科学、管理等。

在绘制流程图时，CAD（计算机辅助设计）软件是一个非常有用的工具。

本文将介绍一些使用CAD进行流程图绘制的技巧。

首先，选择合适的CAD软件。

市面上有很多不同的CAD软件可供选择，如AutoCAD、SolidWorks、CATIA等。

这些软件都有自己的特点和功能。

选择适合自己的CAD软件可以提高绘图效率和质量。

其次，创建适当的图层和图块。

在CAD软件中，图层是用于组织和控制图形元素的基本单元。

通过将不同的元素放在不同的图层上，可以方便地管理和编辑它们。

图块是一种可以重复使用的图形元素。

通过创建图块，可以节省时间并确保图形的一致性。

接下来，绘制基本的流程图符号。

流程图通常由一系列符号组成，如矩形、椭圆、菱形等。

这些符号代表了不同的步骤、决策和连接。

在CAD软件中，可以使用基本的绘图工具，如线段、圆弧、多边形等来绘制这些符号。

另外，一些CAD软件也提供了专门用于绘制流程图符号的工具和库。

然后，连接符号并添加箭头。

在流程图中，不同的符号之间通过连线连接。

通过在CAD软件中使用直线工具，可以绘制连接线。

为了表示流程的流动方向，箭头是必不可少的。

可以使用CAD软件中的箭头工具在连接线的末端添加箭头。

此外，添加文本说明。

流程图中的每个步骤和决策都需要简短的文本说明。

在CAD软件中，可以使用文本工具在相应的符号附近添加文本。

选择适当的字体和字号，以确保文字清晰可读。

最后，优化和调整流程图。

在绘制完整个流程图后，需要对图形进行审查和优化。

确保符号的位置和连线的走向是合理和清晰的。

考虑是否需要调整符号的大小或位置以提高可视化效果。

此外，一些CAD 软件还提供了布局和对齐工具，可以帮助自动排列和对齐图形元素。

总结起来，使用CAD软件进行流程图绘制需要选择适合自己的软件、创建图层和图块、绘制基本符号、连接符号并添加箭头、添加文本说明以及优化和调整图形。

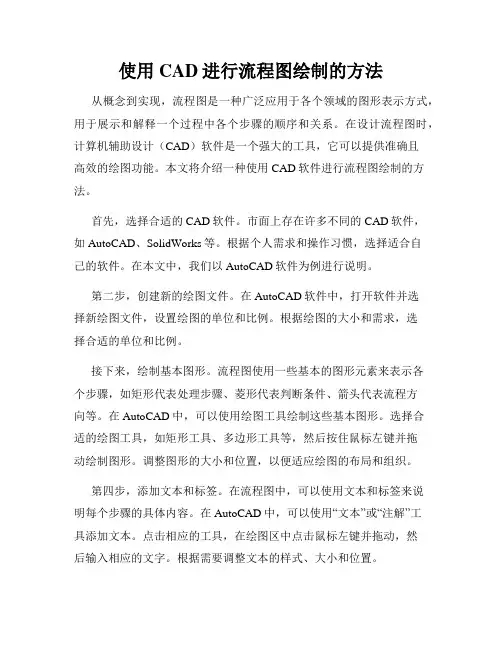

使用CAD进行流程图绘制的方法从概念到实现，流程图是一种广泛应用于各个领域的图形表示方式，用于展示和解释一个过程中各个步骤的顺序和关系。

在设计流程图时，计算机辅助设计（CAD）软件是一个强大的工具，它可以提供准确且高效的绘图功能。

本文将介绍一种使用CAD软件进行流程图绘制的方法。

首先，选择合适的CAD软件。

市面上存在许多不同的CAD软件，如AutoCAD、SolidWorks等。

根据个人需求和操作习惯，选择适合自己的软件。

在本文中，我们以AutoCAD软件为例进行说明。

第二步，创建新的绘图文件。

在AutoCAD软件中，打开软件并选择新绘图文件，设置绘图的单位和比例。

根据绘图的大小和需求，选择合适的单位和比例。

接下来，绘制基本图形。

流程图使用一些基本的图形元素来表示各个步骤，如矩形代表处理步骤、菱形代表判断条件、箭头代表流程方向等。

在AutoCAD中，可以使用绘图工具绘制这些基本图形。

选择合适的绘图工具，如矩形工具、多边形工具等，然后按住鼠标左键并拖动绘制图形。

调整图形的大小和位置，以便适应绘图的布局和组织。

第四步，添加文本和标签。

在流程图中，可以使用文本和标签来说明每个步骤的具体内容。

在AutoCAD中，可以使用“文本”或“注解”工具添加文本。

点击相应的工具，在绘图区中点击鼠标左键并拖动，然后输入相应的文字。

根据需要调整文本的样式、大小和位置。

第五步，连接各个步骤。

使用箭头或直线连接不同的图形元素，表示流程的顺序和关系。

在AutoCAD中，选择“直线”工具或“多段线”工具，点击起点并拖动鼠标，然后点击终点，绘制直线或折线。

可以在直线或折线的起点和终点引导线上添加箭头。

第六步，优化流程图的布局和美观度。

根据实际需求和美观的原则，调整流程图的布局和排列。

可以移动图形元素和文本，使其更加整齐和紧凑。

可以使用CAD软件提供的布局工具或对齐工具进行布局的调整。

最后，保存流程图。

对于使用CAD软件绘制的流程图，可以将其保存为CAD专用格式（如.dwg）或其他常见的图像格式（如.png、.jpeg等），以便与他人共享和打印。

使用CAD进行工艺流程图绘制的技巧工艺流程图是工业生产中常用的一种图示方法，用于展示产品的生产流程和工艺步骤。

在CAD软件中，我们可以利用其绘图和编辑工具，方便地绘制工艺流程图。

下面将分享一些使用CAD进行工艺流程图绘制的技巧。

一、选择合适的CAD软件在开始绘制工艺流程图之前，我们需要选择一个适合的CAD软件。

市面上有许多CAD软件可供选择，如AutoCAD、SolidWorks等。

根据个人需求和熟悉程度，选择一个易于使用且功能强大的CAD软件。

二、创建绘图空间打开CAD软件后，我们需要先创建一个绘图空间。

在CAD软件的菜单中，找到"新建"或"创建"选项，选择创建一个新的绘图空间。

可以选择创建2D或3D的空间，根据需要选择相应的选项。

三、绘制基本图形在绘图空间中，我们可以使用CAD软件的绘图工具开始绘制工艺流程图。

常用的基本图形包括直线、圆形、矩形等，可以根据具体需要选择相应的工具进行绘制。

例如，我们可以使用直线工具绘制产品的流程线条，使用矩形工具绘制生产设备和工作站，使用圆形工具绘制产品的输入输出位置等。

四、使用标注和文字说明在工艺流程图中，标注和文字说明是必不可少的元素。

在CAD软件中，我们可以利用标注工具和文字工具添加必要的标签和说明。

例如，我们可以使用标注工具在流程线条上添加箭头，表示产品的流动方向；使用文字工具添加工作站的名称，说明其功能；使用标注工具添加尺寸标注，显示产品的尺寸信息等。

五、使用图层管理CAD软件通常具有图层管理功能，可以帮助我们更好地组织和管理绘图元素。

在绘制工艺流程图时，我们可以使用图层管理功能将不同类型的绘图元素分组，并控制其显示和隐藏。

例如，我们可以为流程线条、设备和文字分别创建不同的图层，并根据需要进行显示和隐藏。

这样可以更好地组织绘图元素，使其更清晰易读。

六、使用复制和粘贴功能在绘制工艺流程图时，我们经常会遇到类似或重复的元素。

化工工艺流程的绘制绘制如图所示的化工工艺流程图脱硫系统工艺流程图1.设置绘图环境（1）设置图层及线型单击图层工具栏中的“图层特性管理器”按钮，打开“图层特性管理器”对话框，创建并设置图层及线型，对图层的名称、颜色、线型、线宽进行设定，以代表不同的绘制内容。

名称颜色线型线宽0 白色Continuous 默认中心线红色CENTER2 默认设备及附件黄色Continuous 默认物料管道蓝色Continuous 0.4mm辅助物料管道蓝色Continuous 0.3mm文本说明红色Continuous 默认（2）选择图幅①选择图纸模板或者绘制图框线；②设置文字样式，一般汉字设置为“仿宋”。

2.布置图面选择“0”层为当前图层，利用“直线”命令绘制主要设备的水平位置定位线。

选择“中心线”层为当前图层，利用“直线”命令绘制主要设备（如塔）的定位轴线，即设备的对称轴。

图1 布置图面3.绘制主要设备的示意图选择“设备及附件”图层为当前图层，依次利用“直线”、“镜像”、“修剪”、“椭圆”、“延伸”、“复制”、“旋转”、“拉伸”等命令，按照流程顺序从左向右画出反映设备大致外部轮廓的示意图。

在绘制轮廓示意图的时候一般不按照比例进行绘制，但要注意保持设备的相对大小以及位置高低关系。

脱硫塔设备示意图的画法：（1）启动“栅格显示”或者“F7”，使用“直线”命令，由“A点”开始，画折线AB，所得图形如图8-3（a）所示；（2）启动“对象捕捉”或者“F3”，以及“正交模式”或者“F8”，使用“直线”命令，依次由折线AB的各个折点开始向脱硫塔的轴线作直线，所得图形如图8-3（b）所示；（3）使用“镜像”命令，以脱硫塔的轴线为镜像线，镜像所得图形如图8-3（c）所示。

绘制完成的设备示意图如图3所示。

图3 主要设备示意图4.绘制主要物料流程线选择“物料管道”为当前图层，启动“正交模式”或者“F8”，使用“直线”命令绘制主要物料流程线，如图8-5所示。
