2018二级建造师之建筑施工图纸详解2018年二级建造师考试时间预计为5月份，随着二级建造师考试难度的增加，尽早备考是最明智的选择，优路教育特此为大家整理了二级建造师备考资料。
施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
今天给大家一些基本的识图方法。
循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到：先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读，这样才能收到事半功倍的效果。
记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

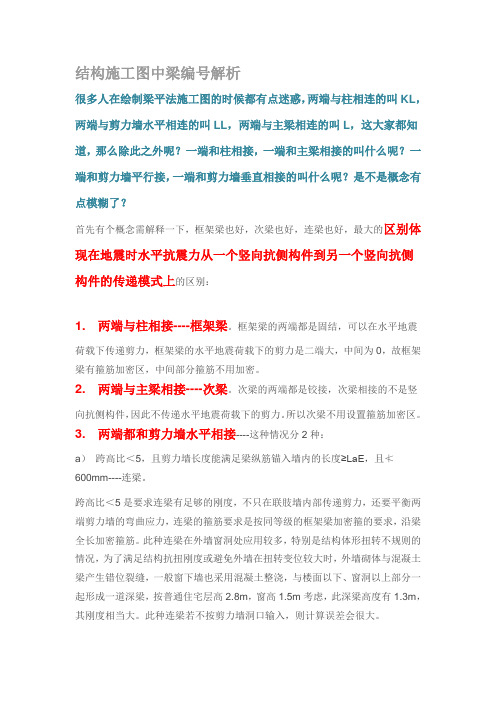

结构施工图中梁编号解析很多人在绘制梁平法施工图的时候都有点迷惑，两端与柱相连的叫KL，两端与剪力墙水平相连的叫LL，两端与主梁相连的叫L，这大家都知道，那么除此之外呢？一端和柱相接，一端和主梁相接的叫什么呢？一端和剪力墙平行接，一端和剪力墙垂直相接的叫什么呢？是不是概念有点模糊了？首先有个概念需解释一下，框架梁也好，次梁也好，连梁也好，最大的区别体现在地震时水平抗震力从一个竖向抗侧构件到另一个竖向抗侧构件的传递模式上的区别：1.两端与柱相接----框架梁。
框架梁的两端都是固结，可以在水平地震荷载下传递剪力，框架梁的水平地震荷载下的剪力是二端大，中间为0，故框架梁有箍筋加密区，中间部分箍筋不用加密。
2.两端与主梁相接----次梁。
次梁的两端都是铰接，次梁相接的不是竖向抗侧构件，因此不传递水平地震荷载下的剪力。
所以次梁不用设置箍筋加密区。
3.两端都和剪力墙水平相接----这种情况分2种：a）跨高比＜5，且剪力墙长度能满足梁纵筋锚入墙内的长度≥LaE，且≮600mm----连梁。
跨高比＜5是要求连梁有足够的刚度，不只在联肢墙内部传递剪力，还要平衡两端剪力墙的弯曲应力，连梁的箍筋要求是按同等级的框架梁加密箍的要求，沿梁全长加密箍筋。
此种连梁在外墙窗洞处应用较多，特别是结构体形扭转不规则的情况，为了满足结构抗扭刚度或避免外墙在扭转变位较大时，外墙砌体与混凝土梁产生错位裂缝，一般窗下墙也采用混凝土整浇，与楼面以下、窗洞以上部分一起形成一道深梁，按普通住宅层高2.8m，窗高1.5m考虑，此深梁高度有1.3m，其刚度相当大。
此种连梁若不按剪力墙洞口输入，则计算误差会很大。
b）跨高比≥5----框架梁。
由于PKPM对连梁的定义是两端与剪力墙相交的梁，当连梁的跨高比≥5时，其受力机理类似于框架梁（《高规》7.1.8条）。
第一种情况连梁应按剪力墙洞口输入（在SATWE里是用和剪力墙相同的壳元来模拟），否则会导致（1）结构刚度失真；（2）连梁受力模式不正确。
科技视界Science &Technology VisionScience &Technology Vision 科技视界一套完整的建筑工程图纸包括建施图和结施图。
结施图在建施图的基础上增加构件配筋,同时需满足钢筋混凝土结构的构造要求。
房屋的承重结构系统(含基础、梁、柱、板和墙等)称为建筑结构,根据建筑物的使用要求和作用于建筑物上的荷载,选择合理的结构类型和结构方案,并经过结构计算,确定各结构构件的几何尺寸、材料等级及内部构造,使建筑结构在规定的使用期限内满足安全、适用、耐久的要求。
把结构设计的结果绘成图样,称为“结构施工图”,简称“结施图”。
结施图常包含的图纸有:结构设计总说明、桩位平法布置图、承台及承台梁平法布置图、各层(含屋顶)梁、板平法布置图、各层柱平法布置图、楼梯详图和结构节点详图等。
结构设计总说明作为结施图的开篇,包含有结构施工中大量工程信息,主要内容有:1)工程概况:包含的项目名称、地点、设计标高、抗震等级、室内外高差等基本信息在建施图中也可以对应找到;2)主要荷载取值:包含活荷载、风荷载、雪荷载取值,温度作用等信息;3)主要结构材料:主要是钢筋、混凝土和砌体材料,包含各构件部位选用的混凝土等级,各种钢筋型号对应的强度设计值及应用部位,各个建筑部位的砖、砌块强度等级和砂浆的强度等级;4)地基、基础:包含场地工程地质、水文条件,基坑(槽)开挖、验槽及回填,施工期间降水要求,基础结构等信息;5)钢筋混凝土结构的构造要求:包含钢筋、柱、梁、板、填充墙、预埋件的构造要求。
其中,设计说明中会给出钢筋的保护层厚度取值信息(与构件类型、环境类别、混凝土等级等因素有关);钢筋的锚固长度(与钢筋种类、抗震等级、混凝土等级等因素有关);钢筋的连接(焊接、搭接、绑扎连接等);本工程中梁、板、柱的构造要求;填充墙中会涉及构造柱、门窗过梁、水平系梁(含圈梁)的构造要求;预埋件(如建筑吊顶、门窗、栏杆、管道吊架等)严禁使用冷加工(如冷拉、冷拔)钢筋等信息。
施工图的重要性与作用详解施工图是建筑工程中不可或缺的一环，它是将设计方案转化为可实施的施工方案的具体图纸。
施工图的编制对于工程的顺利进行具有重要的意义和作用。
本文将从施工图的重要性、作用以及编制过程等方面进行详细解析。
首先，施工图具有重要性。
施工图是设计方案的具体实施，是设计师的构思和创意的具体呈现。
施工图中包含了建筑工程的各个方面，如结构、电气、给排水、暖通等，是建筑师、结构师、电气工程师等多个专业的集合体。
只有通过施工图，才能确保建筑工程的安全、稳定和合理性。
施工图中的细节和参数决定了建筑工程的质量和可行性，因此，施工图的编制是确保工程质量的重要环节。
其次，施工图具有多重作用。
首先，施工图是施工单位进行工程施工的依据。
施工图中详细标注了建筑材料的规格、数量和施工方法，为施工单位提供了明确的指导，确保施工过程的顺利进行。
其次，施工图是建筑工程的质量控制手段。
施工图中的细节和参数决定了建筑工程的质量，通过施工图的严格执行，可以确保工程符合设计要求和规范标准。
此外，施工图还是工程验收和竣工验收的依据，通过与施工图的对比，可以评估工程的质量和合格性。
然后，我们来了解一下施工图的编制过程。
施工图的编制通常分为以下几个步骤。
首先是图纸的复制和放大。
设计师根据设计方案制作出原始图纸，然后通过复制和放大的方式，将原始图纸转化为施工图的基础图纸。
其次是图纸的标注和绘制。
在基础图纸的基础上，设计师需要对建筑材料、构件、尺寸等进行详细的标注和绘制。
这一步骤需要设计师具备丰富的专业知识和经验。
最后是图纸的审核和审查。
施工图的编制需要经过设计师的审核和审查，确保图纸的准确性和合理性。
同时，施工图还需要经过相关部门的审查和批准，确保工程的合法性和规范性。
施工图的重要性与作用不容忽视。
它是设计方案的具体实施，是建筑工程的质量控制手段，同时也是施工单位进行工程施工的依据。
施工图的编制需要经过严格的过程，包括图纸的复制和放大、标注和绘制以及审核和审查等环节。
