附表二施工总平面图★：工程项目部布置处■：施工区布置处食堂餐厅办公室★项目部办公室厕所门卫配电房拌合站实验室宿舍宿舍加工车间设备及仓储临时设施及现场平面布置1、总平面布置的原则：⑴尽量将临时设施布置在山地内，少占农田，生活房屋尽可能租用当地民房。
⑵既有利于生产，又有利于生活布置临时设施。
⑶利用既有道路作为交通设施，道路改造分段、分左右幅进行，保证地面交通。
⑷污水、垃圾处理等符合当地环保部门有关规定要求。
⑸临时生产、生活驻地配备足够的灭火器材。
2、根据本工程的施工任务、地形特点，对重点先期开工的项目临时工程先行解决，本着满足工程施工生产，充分利用现有便道和线路征地范围，经反复比较，周密布置，对主要临时设施拟定如下：（1）生产生活用房：项目经理部及施工队本着就近方便的原则在施工现场附近采用彩钢板自建临时房屋设施。
并设置办公室、会议室、及实验室。
（2）生产生活用电：生产用电采用自备发电机组发电，生活用电采有地方电网。
（3）生产生活用水：项目部和各工程队驻地用房附近各打井一口，用水泵抽水供生活之用。
（4）施工便道：线外便道利用公路，线内便道顺路线方向在左侧路基坡脚外设置机械运土道路。
（5）排水环保设施⑴临时生产、生活和办公区场地周边及房屋四周设排水沟，用于排放生产、生活污水，并采取相应措施，使之符合当地环保部门的有并规定。
⑵土方施工完成后，及时将弃土场进行整平、绿化，防止水土流失、污染河道和农田灌溉系统。
（6）施工通讯：依靠先进的通讯设施与建设单位、监理单位、有关部门及各施工队之间建立灵敏的纵横向联系，便于施工期间的正常协调。
在项目部及各营地、生产区各配备一部固定电话，共计5部；各主要负责人配备移动电话进行联系，施工现场配8部对讲机。
（7）卫生保健在本合同段项目经理部设置医务室，配备一名有经验的专职医生和足够的医疗器械和药品。
预防各种疾病，保障施工人员的身体健康，使施工能够顺利进行。
配小型救护车一辆，并经常与当地医疗机构及医院保持联系，以便对突发的工伤及疾病进行及时救治。
![建筑总平面图[优质ppt]](https://img.taocdn.com/s1/m/5f543b7c0722192e4536f69a.png)

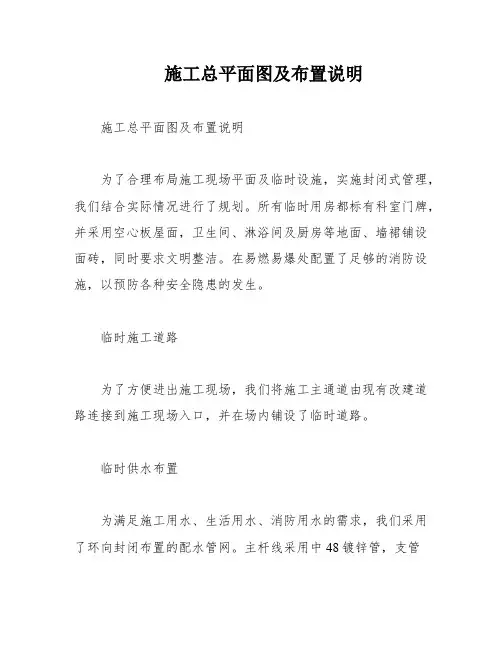

施工总平面图及布置说明
施工总平面图及布置说明
为了合理布局施工现场平面及临时设施，实施封闭式管理，我们结合实际情况进行了规划。
所有临时用房都标有科室门牌，并采用空心板屋面，卫生间、淋浴间及厨房等地面、墙裙铺设面砖，同时要求文明整洁。
在易燃易爆处配置了足够的消防设施，以预防各种安全隐患的发生。
临时施工道路
为了方便进出施工现场，我们将施工主通道由现有改建道路连接到施工现场入口，并在场内铺设了临时道路。
临时供水布置
为满足施工用水、生活用水、消防用水的需求，我们采用了环向封闭布置的配水管网。
主杆线采用中48镀锌管，支管
采用中25镀锌管。
这样的布置方式能够保证供水的可靠性，在管网某一处发生故障时，仍能正常使用。
临时供电布置
为了满足施工现场用电的需求，我们进行了估算并规划了配电线路。
施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。
在高峰施工期，考虑砼拌和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。
配电电压380/220V引自建设方提供的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。
.
三、施工总平面部署图及说明
3.1.施工现场平面部署
施工过程中，施工人员复杂，资料运输、交织施工麻烦，所以要求施
工现场平面有一个合理的布局，而且要有科学严实的管理措施，进行封闭
式施工。
详细平面部署见附图一。
为了缩短各种资料、工具的转运，组织现场平面及立体交织流水作业，
施工平面管原由项目经理负责，平常工作由现场项目副经理、技术负责人
组织推行，分片区包干管理。
现场主要出入口处张贴出入制度、现场管理条例、工程简介、安全管
理等规章制度与条款。
凡进入现场的设备，资料必定按平面部署指定的地址堆放整齐，不得
任意堆放。
现场设置门卫，施工人员佩戴胸卡，便于查验。
现场分区安排按以下功能进行部署
a.资料堆放：包括大宗资料、水泥河砂、名贵资料、五金杂件、板材、易燃资料均分库房堆放；
施工设备、成品及半成品堆放；
c.现场办公室；
d.施工人员住宿一致安排，做到整齐划一，绝对除去脏、乱、散、游现象（建
议由甲方一致指定地址及相关要求管理）。
e.各专业施工队加工区；
;..
;..。
建筑图纸怎么看建筑工程识图、审图要点首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。
后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。
如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。
一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
给你介绍一些技巧，建筑图，分两大部分，一部分就是建筑方案图，这个比较好看懂，就是看这座建筑的外观是什么样子的，而另外一部分就有点难度了，就是结构图，具体到钢筋的分布和受力的合理性工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
施工总平面图布置图及说明第一节施工总平面布置第一小节施工平面布置是施工组织设计的主要组成部分, 它是按照施工部署、施工方案和施工总进度的要求, 将施工现场的道路交通、仓库、材料堆场、搅拌站、材料加工厂、临时房屋、临时水、电管线、生产和生活设施的合理布置, 以图纸形式表现出来, 从而正确处理施工期间所需临时设施和永久建筑、拟建建筑物之间的空间关系, 以指导现场进行有组织、有计划的施工, 是布置施工现场的依据。
施工平面图设计的优劣直接影响到施工进度、生产效率和经济效益。
第二小节施工总平面图的设计依据施工平面图编制前应充分了解建筑总平面图和施工现场地形图, 要踏勘施工现场了解现有水源、电源、场地大小和可利用的房屋等情况, 根据调查得来的资料进行施工组织设计的编制, 经过精心的计算并遵照国家和地方的有关规定编制施工平面图。
其设计依据如下:1.招标文件及承包合同文件。
2.各种资料, 可以分为建设地区的原始资料和设计资料两类。
⑴建设地区的原始资料:①自然条件调查资料, 用来解决当地自然条件引起的相关问题。
如水文、地质条件的调查资料, 用于布置降水措施的选择, 降水观测点的选择；气候、风向的资料, 用于确定易燃、易爆及其他危险源设施布置等。
②建设地域的竖向设计资料和土方平衡图。
用来解决水、电管线的布置和土方的填挖及弃土、取土位置。
③建设单位及工地内可供工人临时居住的房屋、场地、加工设备及生活设施。
用来决定临时建筑及设施所需面积及其空间位置。
⑵设计资料:①总平面图, 用来正确确定临时建筑及其他设施的位置, 以及修建工地运输道路和解决排水等所需的资料；②地下、地上管道位置, 用来决定原有管道的利用或拆除、新管线的敷设及各管道与其他工程的关系, 并注意不能在拟建管道的位置上搭设临时建筑。
3、建设项目的工程概况、施工准备、部署和主要工程施工方案、施工总进度计划, 以便了解各施工阶段情况, 合理规划施工场地。
4、各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表, 以便规划工地内部的储放场地和运输线路。
