建筑施工图解析

建筑施工图-识图建筑施工图-识图1. 简介建筑施工图是建筑工程施工过程中的重要文件，用于指导施工人员进行具体的施工工作。

在进行建筑施工图的识图时，需要对施工图上的各种符号、图例进行准确的理解和识别。

本将详细介绍建筑施工图中常见的符号和图例，并解释其含义和用途。

2. 图例解析2.1 土建图例2.1.1 基础图例- 基础平面示意图：用标识表示建筑基础的类型和布置。

- 地下室平面示意图：标示地下室的位置和布局。

- 标示及尺寸线：用标识表示主要的标示、尺寸线和标记。

2.1.2 结构图例- 结构平面示意图：表示建筑结构的布局和位置。

- 结构立面示意图：标识结构立面的示意图。

- 结构详情示意图：用于标识各种建筑结构的细节。

2.1.3 外墙图例- 外墙平面示意图：用于标识建筑外墙的布局和位置。

- 外墙立面示意图：标识建筑外墙的立面。

2.2 安装图例2.2.1 给排水图例- 给水管道示意图：表示给水管道系统的布置和位置。

- 排水管道示意图：表示排水管道系统的布置和位置。

- 组件图例：标识给排水系统中的各种组件。

2.2.2 电气图例- 电气线路图：表示建筑电气线路的布置和连接。

- 电气设备图：标识建筑内的电气设备。

3. 附件列表本所涉及的附件如下：- 建筑施工图模板- 图例解析示例图片4. 法律名词及注释4.1 建筑法- 建筑法是指国家对建筑行业进行管理的法律法规，包括建筑工程施工、监理、设计等方面的规定。

- 在建筑施工图的编制和使用过程中，需要遵守相关的建筑法律法规，确保施工过程的合法性和安全性。

4.2 建筑施工图设计规范- 建筑施工图设计规范是指对建筑施工图的设计、表达和编制要求的规范性文件。

- 在使用建筑施工图时，需要遵守相关的设计规范，以确保施工图的准确性和可读性。

4.3 建筑施工图审核规范- 建筑施工图审核规范是指对建筑施工图的审核要求和程序的规范性文件。

- 在对施工图进行审核时，需要按照相关的审核规范进行操作，以确保施工图的质量和合规性。

建筑施工图主要表达的内容是什么建筑施工图主要表达的内容是什么？建筑施工图包含哪些图件内容一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图[基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图楼梯结构施工图、柱、梁等现浇构件的配筋图）]。

简称结施。

3、设备施工图：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。

因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（3）电气施工图：主要表示电气线路走向和安装要求的图件。

包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。

简称设施。

二、施工图的编排次序为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：（1）基本图在前，详图在后。

（2）先施工的在前，后施工的在后。

（3）重要的在前，次要的在后。

一套完整的房屋施工图的编排次序如下：（1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。

（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

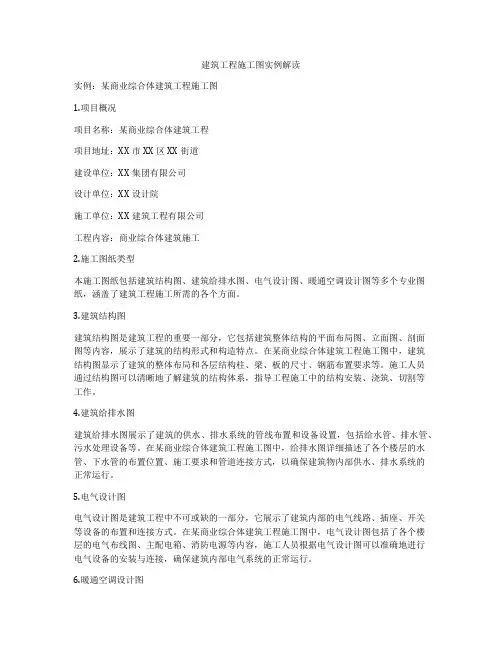

建筑工程施工图实例解读实例：某商业综合体建筑工程施工图1.项目概况项目名称：某商业综合体建筑工程项目地址：XX市XX区XX街道建设单位：XX集团有限公司设计单位：XX设计院施工单位：XX建筑工程有限公司工程内容：商业综合体建筑施工2.施工图纸类型本施工图纸包括建筑结构图、建筑给排水图、电气设计图、暖通空调设计图等多个专业图纸，涵盖了建筑工程施工所需的各个方面。

3.建筑结构图建筑结构图是建筑工程的重要一部分，它包括建筑整体结构的平面布局图、立面图、剖面图等内容，展示了建筑的结构形式和构造特点。

在某商业综合体建筑工程施工图中，建筑结构图显示了建筑的整体布局和各层结构柱、梁、板的尺寸、钢筋布置要求等。

施工人员通过结构图可以清晰地了解建筑的结构体系，指导工程施工中的结构安装、浇筑、切割等工作。

4.建筑给排水图建筑给排水图展示了建筑的供水、排水系统的管线布置和设备设置，包括给水管、排水管、污水处理设备等。

在某商业综合体建筑工程施工图中，给排水图详细描述了各个楼层的水管、下水管的布置位置、施工要求和管道连接方式，以确保建筑物内部供水、排水系统的正常运行。

5.电气设计图电气设计图是建筑工程中不可或缺的一部分，它展示了建筑内部的电气线路、插座、开关等设备的布置和连接方式。

在某商业综合体建筑工程施工图中，电气设计图包括了各个楼层的电气布线图、主配电箱、消防电源等内容，施工人员根据电气设计图可以准确地进行电气设备的安装与连接，确保建筑内部电气系统的正常运行。

6.暖通空调设计图暖通空调设计图包括了建筑的供暖系统、通风系统、空调系统等内容，展示了建筑内部的空气调节设备及管线布置。

在某商业综合体建筑工程施工图中，暖通空调设计图描述了各层的送风口、回风口、空调设备的位置及管线连接方式，以指导施工人员进行暖通空调设备的安装与调试工作，确保建筑内部空气质量和舒适度。

7.总结通过以上对某商业综合体建筑工程施工图的实例解读，我们可以看到施工图在建筑工程中的重要作用。

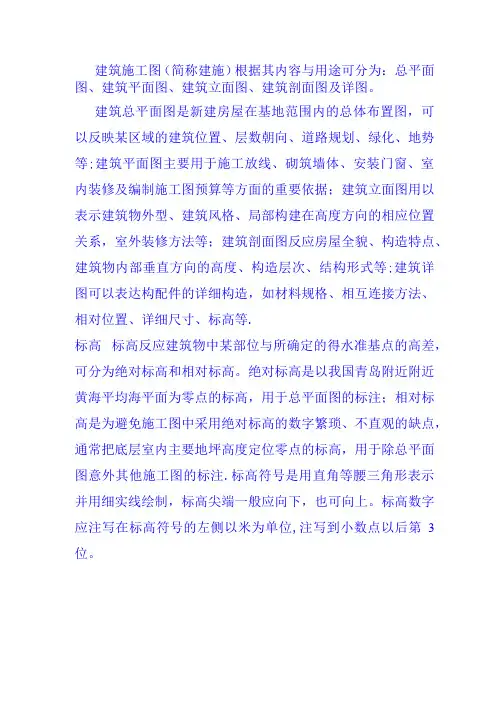

建筑施工图（简称建施）根据其内容与用途可分为：总平面图、建筑平面图、建筑立面图、建筑剖面图及详图。

建筑总平面图是新建房屋在基地范围内的总体布置图，可以反映某区域的建筑位置、层数朝向、道路规划、绿化、地势等;建筑平面图主要用于施工放线、砌筑墙体、安装门窗、室内装修及编制施工图预算等方面的重要依据；建筑立面图用以表示建筑物外型、建筑风格、局部构建在高度方向的相应位置关系，室外装修方法等；建筑剖面图反应房屋全貌、构造特点、建筑物内部垂直方向的高度、构造层次、结构形式等;建筑详图可以表达构配件的详细构造，如材料规格、相互连接方法、相对位置、详细尺寸、标高等.
标高标高反应建筑物中某部位与所确定的得水准基点的高差，可分为绝对标高和相对标高。

绝对标高是以我国青岛附近附近黄海平均海平面为零点的标高，用于总平面图的标注；相对标高是为避免施工图中采用绝对标高的数字繁琐、不直观的缺点，通常把底层室内主要地坪高度定位零点的标高，用于除总平面图意外其他施工图的标注.标高符号是用直角等腰三角形表示并用细实线绘制，标高尖端一般应向下，也可向上。

标高数字应注写在标高符号的左侧以米为单位,注写到小数点以后第3位。

怎么看懂建筑施工图？悬赏分：0 - 解决时间：2008-11-15 20:13提问者：majoylover888 - 三级最佳答案1 建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图2 图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3 建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4 建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改。

看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5 建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

教你看懂结构施工图一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、 梁上主筋和梁下主筋同时表示方法 ：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、 梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、 梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、 梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

建筑施工图设计要点分析建筑施工图是建筑设计的重要环节，它是设计师将方案设计转化为施工实施的可执行图纸。

施工图设计要点包括以下几方面：一、完整准确的信息表达在施工图设计中，需要将设计方案的各个要素、结构、材料等信息准确地表达出来。

设计师要清晰地标注每个构件的尺寸、位置、高程、材料等信息，以确保施工人员能够准确地理解和实施。

二、合理的结构布局在施工图设计中，设计师需要进行合理的结构布局，以确保建筑的稳定性和安全性。

设计师要考虑到各个构件的受力情况，合理分配和布置结构，确保各个部位的承重能力和连接方式符合设计要求。

三、合理的材料选择施工图设计中，材料的选择对建筑的质量和性能有着重要影响。

设计师要根据建筑的功能、使用要求和环境特点等因素，合理选择适用的材料。

设计师还需要标注每个构件所使用的材料，以便施工人员能够准确地采购和使用。

四、科学的施工工艺安排在施工图设计中，设计师需要考虑到施工的实际条件和过程，进行科学的施工工艺安排。

设计师要根据不同构件的施工特点和施工顺序，合理划分施工步骤和工序，并标注在施工图中，以便施工人员能够按照要求进行施工。

五、细致的图纸标注和说明施工图设计中，设计师要进行细致的图纸标注和说明。

设计师要对施工图中的各个要素和细节进行清晰标注，包括尺寸、高程、材料、施工技术要求等，以便施工人员能够准确理解和操作。

六、合理的空间分配和人员流线建筑施工图设计中，设计师需要合理进行空间分配，对建筑的功能区域进行划分，并合理安排人员的流线。

设计师要考虑到不同功能区域之间的联系和交互，确保人员能够便捷地进行工作和活动。

七、合规的法规要求和标准符合施工图设计中，设计师需要严格遵守建筑法规和标准要求。

设计师要对设计方案进行合规性的审查，确保设计符合相关法规和标准，提高建筑的安全性和可靠性。

建筑施工图设计要点分析主要包括完整准确的信息表达、合理的结构布局、合理的材料选择、科学的施工工艺安排、细致的图纸标注和说明、合理的空间分配和人员流线以及合规的法规要求和标准符合。

建筑施工图设计常见问题解析目录一设计依据二使用功效三无障碍设计四建筑防火一、设计依据1、设计总说明中所依据同意文件名称和文号不全。

2、所依据关键规范、标准版本已经废止或采取局部修订前版本。

3、所索引使用国家或地方建筑标准设计（图集）已经废止，或和现行规范条文相悖部分。

二、使用功效1、小户套型住宅居住空间全部设计为朝北向。

2、高层住宅剪刀楼梯段净宽设计为墙和墙之间净距1.10m。

3、索引楼梯栏杆标准详图时，选型不妥，致使栏杆垂直杆件净距大于0.11m。

4、餐饮建筑厨房和餐厅环境卫生清洁设施如拖布池、清扫工具等仍习惯设置于男女厕所内。

5、客厅、卧室、办公、教室、会议、阅览等需要平静空间和电梯井道毗邻，设计未采取有效减振、隔声方法。

6、地下汽车库排风竖井出室外排风口距离室外地坪高度小于2.5m。

三、无障碍设计1、建筑入口室内外高差不大，仅设一般坡道，认为即可兼作无障碍入口。

2、供残疾人通行门（如入口、阳台、卫生间等）内外楼地面高差仍依通例设计为0.02m。

3、高层、中高层住宅、旅馆等设计未考虑设置无障碍住房和无障碍客房。

四、建筑防火设计1、综合性建筑设计中，上层其它功效部分交通关键筒安全疏散楼梯出口，须经过底层商业营业厅才能抵达室外。

2、地下室设计中将设备用房（专为汽车库服务通风、排烟机房除外）设置在汽车库内，合划一个防火分区。

3、复式地下汽车库（有自动灭火系统）划分防火分区时仍按最大许可面积≤4000m2划分。

4、地下汽车库虽设有多个人员安全出口，但均须经过和地上建筑共用楼梯间，才能抵达室外，每个防火分区无一个直通室外安全出口。

5、在民用建筑地下室库房，设计未按实际使用功效明确存放物品火灾危险性类别（或火灾荷载），并按规范划分防火分区，一律注明为“丁、戊类库房”。

6、高层住宅适用防烟前室采取自然排烟方法时，外窗为推拉窗，实际可开启面积不足3m2。

7、公共建筑中厨房和其它建筑部位隔墙上门窗采取一般门窗；住宅厨房内顶棚采取PVC条板或铝塑板。

解析施工图制作常见问题及解决方案施工图是建筑工程中至关重要的一环，它直接关系到工程质量和进度。

然而，在施工图制作过程中，常常会遇到一些问题，给工程带来不必要的麻烦和风险。

本文将就施工图制作中常见的问题进行解析，并提供相应的解决方案。

一、尺寸标注不准确尺寸标注不准确是施工图制作中常见的问题之一。

这可能导致施工过程中出现尺寸不匹配、误差过大等情况，进而影响工程质量。

解决方案：在制作施工图时，应严格按照设计要求进行标注。

可以使用专业的测量工具，如激光测距仪等，来确保尺寸的准确性。

同时，制图人员应具备一定的测量技巧和经验，确保尺寸标注的准确性。

二、图纸缺失或错误在施工图制作过程中，有时会出现图纸缺失或错误的情况。

这可能导致施工过程中无法按照设计要求进行，从而影响工程的质量和进度。

解决方案：在制作施工图时，应仔细核对每一份图纸的完整性和准确性。

制图人员应对每一份图纸进行多次检查，确保没有缺失或错误。

同时，可以与设计人员和其他相关人员进行沟通和协调，及时解决图纸问题。

三、图纸不清晰或模糊图纸不清晰或模糊是施工图制作中常见的问题之一。

这可能导致施工人员无法准确理解图纸内容，从而影响工程的施工质量和进度。

解决方案：在制作施工图时，应注意图纸的清晰度和可读性。

可以使用高分辨率的打印机和纸张，确保图纸的清晰度。

同时，制图人员应使用清晰的线条和文字，避免模糊和混淆。

如果有需要，可以对图纸进行放大或缩小，以便施工人员更好地理解。

四、标注错误或不明确标注错误或不明确是施工图制作中常见的问题之一。

这可能导致施工人员无法准确理解标注内容，从而影响工程的施工质量和进度。

解决方案：在制作施工图时，应仔细标注每一项内容，并确保标注的准确性和明确性。

制图人员应对每一项标注进行多次检查，确保没有错误或不明确之处。

同时，可以与设计人员和其他相关人员进行沟通和协调，及时解决标注问题。

五、材料选择不当材料选择不当是施工图制作中常见的问题之一。

解析施工图中常见问题及解决方法施工图是建筑工程中至关重要的一环，它是设计师的构思和意图在纸上的具体呈现，也是施工人员理解和实施的依据。

然而，在实际操作中，我们常常会遇到一些与施工图相关的问题。

本文将就施工图中常见问题进行解析，并提供解决方法。

一、尺寸标注错误在施工图中，尺寸标注是非常重要的，它直接关系到施工的准确性和质量。

然而，有时候我们会发现施工图中的尺寸标注错误，导致施工人员无法准确理解设计意图。

解决这个问题的方法是，在施工前仔细核对施工图中的尺寸标注，如有错误及时与设计师进行沟通，确保施工图的准确性。

二、材料选择不当施工图中通常会标注所需的材料种类和规格，但有时候施工人员会因为各种原因选择了不合适的材料，导致施工质量下降甚至出现安全隐患。

解决这个问题的方法是，在施工前明确材料的选择标准，并与供应商进行充分沟通和确认，确保所选材料符合施工图的要求。

三、施工顺序混乱施工图中通常会标注施工的顺序，但有时候施工人员会因为各种原因改变施工顺序，导致施工进度延误和施工质量下降。

解决这个问题的方法是，在施工前仔细研读施工图中的施工顺序，并与工程师进行充分沟通，确保施工按照正确的顺序进行。

四、施工细节不清晰施工图中通常会标注一些细节，如连接方式、施工方法等，但有时候这些细节并不清晰，导致施工人员无法准确理解。

解决这个问题的方法是，在施工前与设计师进行沟通，明确细节的意图和要求。

同时，施工人员也应该具备一定的专业知识和技能，能够根据实际情况进行合理的判断和处理。

五、施工图与实际情况不符有时候施工图中的设计意图与实际情况不符，导致施工人员无法按照施工图进行施工。

解决这个问题的方法是，在施工前进行现场勘测和测量，确保施工图与实际情况一致。

如果发现施工图与实际情况存在差异，应及时与设计师进行沟通和调整。

六、施工图缺失或不完整有时候施工图中可能会出现缺失或不完整的情况，导致施工人员无法准确理解设计意图。

解决这个问题的方法是，在施工前仔细检查施工图的完整性，并与设计师进行沟通，确保施工图的完整性。

建筑施工图概述一、概述建筑施工图是建筑工程的重要组成部分，它是建筑设计的延伸和具体化，为建筑施工提供了必要的指导和依据。

本文将从施工图的定义、作用、内容和编制流程等方面进行概述。

二、定义和作用建筑施工图是建筑设计方案进一步细化的成果，它以平面图、立面图、剖面图、详图等形式详细描述了建筑构件的几何形状、尺寸、材料和施工工艺等内容。

施工图起到了沟通设计和施工的桥梁作用，为施工单位提供了具体操作的图纸依据，确保了建筑工程的质量和安全。

三、内容建筑施工图的主要内容包括平面图、立面图、剖面图、施工详图等。

其中平面图主要用于表达建筑物在水平面上的布局、空间格局和功能划分；立面图用于展示建筑物在垂直方向上的外观形象和建筑风格；剖面图则用于展示建筑物内部构造和材料层次；施工详图则进一步详细描述了建筑构件的尺寸、材料和施工要求。

四、施工图编制流程建筑施工图的编制需要经过多个阶段，包括方案设计、初步设计、施工图设计和图纸审查等步骤。

首先是方案设计阶段，此阶段注重的是建筑物的整体规划和初步布局，确定了建筑物的基本形状和功能分区。

然后进入初步设计阶段，此阶段注重的是对建筑物各个细节的尺寸、形状和材料的具体设计。

接着是施工图设计阶段，此阶段对初步设计的细节进行进一步完善和细化，提供了施工所需的具体图纸和说明。

最后是图纸审查阶段，此阶段由有关部门对施工图进行审核，确保施工图符合相关法规和标准。

五、施工图的质量要求建筑施工图的质量对于保障建筑工程的质量和安全至关重要。

在编制施工图时，需严格遵循建筑设计规范和相关标准，确保图纸的准确性和标示的清晰度。

施工图应符合施工工艺要求和安全规范，保证施工操作的可行性和安全性。

此外，施工图应有完整的图纸和文字说明，确保施工人员能够准确理解和执行。

六、总结建筑施工图在建筑工程中起到了重要的作用，它是建筑设计与施工之间的桥梁，为施工提供了必要的指导和依据。

施工图的编制需要经过多个阶段，每个阶段都有其具体任务和要求。

建设工程中的施工图设计要点解析施工图设计在建设工程中起着至关重要的作用，它是指在方案设计完成后，将方案设计文件转化为施工图纸的过程。

施工图设计的质量和准确性直接影响项目的施工进度和施工质量。

本文将对建设工程中施工图设计的要点进行解析，旨在提高施工图设计的准确性和规范性。

一、施工图设计的基本原则在进行施工图设计时，应遵循以下基本原则：1.合理性原则：施工图应符合工程设计方案，从而确保施工过程的可行性和顺利进行。

2.完整性原则：施工图应包括全部的建筑、结构、给排水、暖通、电气等专业设计内容，确保施工的全面性和完整性。

3.准确性原则：施工图应严格按照设计要求和技术规范进行绘制，确保尺寸、比例、图例等的准确性。

4.规范性原则：施工图应符合相应的国家标准和规范，确保施工的规范化和合法性。

5.可读性原则：施工图应具备良好的可读性，便于施工人员理解和操作。

二、施工图设计的要点解析1.建筑施工图设计要点解析（此处按照建筑施工图设计的要点进行论述，具体描述施工图设计内容，例如建筑布局、平面设计、立面设计等）2.结构施工图设计要点解析（此处按照结构施工图设计的要点进行论述，具体描述施工图设计内容，例如结构布置、荷载计算、构造节点设计等）3.给排水施工图设计要点解析（此处按照给排水施工图设计的要点进行论述，具体描述施工图设计内容，例如给水管道布置、排水设备安装、配管图绘制等）4.暖通施工图设计要点解析（此处按照暖通施工图设计的要点进行论述，具体描述施工图设计内容，例如采暖系统设计、通风系统设计、空调系统设计等）5.电气施工图设计要点解析（此处按照电气施工图设计的要点进行论述，具体描述施工图设计内容，例如电气布线设计、配电箱设计、照明设计等）三、施工图设计的注意事项在进行施工图设计时，需要注意以下几点：1.与设计单位密切配合，确保设计意图准确传达给施工图设计人员。

2.严格按照设计要求和技术规范进行绘图，尺寸和比例必须准确无误。

建筑电气施工图完整版解析•电气施工图概述与重要性目录•电气施工图组成要素及解读方法•照明系统设计与施工图解读•动力配电系统设计与施工图解读目录•防雷接地保护措施与施工图解读•火灾自动报警及联动控制系统设计与施工图解读01电气施工图概述与重要性电气施工图是描述建筑物内电气系统布局、安装方式和设备配置的图纸。

它包括供电系统、照明系统、动力系统、防雷接地系统、弱电系统等部分的详细设计。

电气施工图是建筑施工图的重要组成部分，用于指导电气工程的施工和安装。

电气施工图定义及作用合理的电气设计能够确保建筑物内电气设备的正常运行，提高能源利用效率。

电气工程的施工质量直接影响建筑物的使用寿命和维护成本。

电气工程是建筑物的重要基础设施之一，关系到建筑物的使用功能和安全性能。

建筑施工中电气部分重要性行业标准与规范要求电气施工图的设计和施工必须符合国家和行业的相关标准和规范。

如《建筑电气设计规范》、《建筑物防雷设计规范》等，这些标准和规范对电气工程的各个方面都有详细的规定和要求。

设计师和施工人员必须熟悉并掌握这些标准和规范，以确保电气工程的设计和施工质量。

02电气施工图组成要素及解读方法图纸目录和说明页内容图纸目录详细列出所有电气施工图纸的编号、名称、比例、页数等，方便查阅。

说明页包含工程概况、设计依据、图纸规范、施工注意事项等，为读图提供必要指导。

供电系统图、平面图分析供电系统图展示整个建筑的供电系统架构，包括电源进线、配电箱、开关柜、线路走向等。

平面图展示电气设备在建筑物内的平面布置，包括插座、开关、灯具等的位置和数量。

设备布置图、接线图解读设备布置图详细展示电气设备的具体安装位置和相互间距，确保施工准确。

接线图展示电气设备的接线方式、电缆规格和走向，为施工提供详细指导。

03相关参数提供电气设备的技术参数和性能指标，为施工和验收提供依据。

01材料表列出所需电气材料的名称、规格、数量等，方便采购和备料。

02设备表列出所有电气设备的名称、型号、规格、数量等，确保设备选型和采购准确。
