串并联电路的计算二

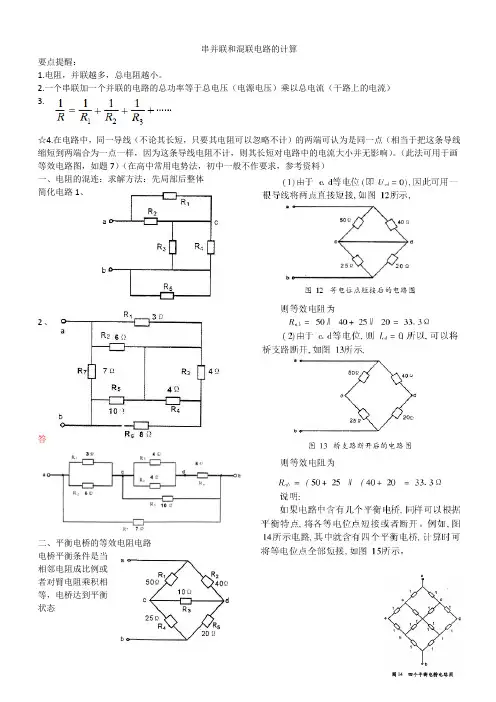

串并联和混联电路的计算要点提醒：1.电阻，并联越多，总电阻越小。

2.一个串联加一个并联的电路的总功率等于总电压（电源电压）乘以总电流（干路上的电流）3.☆4.在电路中，同一导线（不论其长短，只要其电阻可以忽略不计）的两端可认为是同一点（相当于把这条导线缩短到两端合为一点一样，因为这条导线电阻不计，则其长短对电路中的电流大小并无影响）。

（此法可用于画等效电路图，如题7）（在高中常用电势法，初中一般不作要求，参考资料）一、电阻的混连：求解方法：先局部后整体 简化电路1、 2、 答二、平衡电桥的等效电阻电路 电桥平衡条件是当相邻电阻成比例或者对臂电阻乘积相等，电桥达到平衡状态1．在图示电路中，电流表和电压表均为理想电表，则下列判断中正确的是（C ）A．R AB=R BD，且R BC最大，R AC最小B．R AB=R CD，且R BC最大，R AC最小C．R AC=R CD，且R BC最大，R AD最小D．R AC=R BD，且R BC最大，R AD最小2．如图所示，灯泡规格均相同，甲图中电压恒为6V，乙图中电压恒为12V．分别调节R1、R2使灯均正常发光，那么此时电路消耗的总功率之比P1：P2= 1:1，可变电阻接入电路中的电阻值之比R1′：R2′= 1:43．如图所示是电路的某一部分，R1=R2＞R3，A为理想电流表．若电流只从A点流入此电路，且流过R1的电流为0.2A，则以下说法正确的是（C ）A．电流不可能从C点流出，只能从B点流出B．流过A的电流为零C．流过R2的电流一定大于0.4AD．R2两端的电压不一定比R3两端的电压大4．如图所示电路，当开关闭合后，两灯泡L1、L2均发光但未达到额定功率，现将变阻器触片向上移动一段适当的距离（变化足够大，但不会使任何一个器件被烧坏），写出对于L1、L2亮度变化以及电流表的读数变化情况的分析结果。

(1) L1将（填“变亮”、“变暗”、“亮度不变”、或“无法确定”）。

串并联公式串并联公式是电路中常用的计算公式，用于计算电阻、电容和电感元件的等效值。

串联和并联是电路中两种基本的连接方式。

串联是将多个元件依次连接在一起，电流在各个元件中流动；并联是将多个元件同时连接在一起，电流在各个元件中分流。

串联公式用于计算串联电阻、串联电容和串联电感的等效值。

串联电阻的等效值等于各个电阻之和，即Rt = R1 + R2 + R3 + ...；串联电容的等效值等于各个电容的倒数之和的倒数，即1/Ct = 1/C1 + 1/C2 + 1/C3 + ...；串联电感的等效值等于各个电感之和，即Lt = L1 + L2 + L3 + ...。

通过串联公式，可以方便地计算出串联电路中的等效值，进而进行电路分析和设计。

并联公式用于计算并联电阻、并联电容和并联电感的等效值。

并联电阻的等效值等于各个电阻的倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + 1/R3 + ...；并联电容的等效值等于各个电容之和，即Ct = C1 + C2 + C3 + ...；并联电感的等效值等于各个电感的倒数之和的倒数，即1/Lt = 1/L1 + 1/L2 + 1/L3 + ...。

通过并联公式，可以简化并联电路的分析和计算，得到等效电阻、等效电容和等效电感的值。

串并联公式在电路分析和设计中起着重要的作用。

通过这些公式，可以将复杂的电路简化为等效电路，进而进行电流、电压和功率的计算。

在实际应用中，我们常常需要根据电路中的各个元件的参数计算出其等效值，以便更好地进行电路分析和设计。

串并联公式是电路分析和设计中常用的工具，可以方便地计算出串联电阻、串联电容、串联电感、并联电阻、并联电容和并联电感的等效值。

通过这些公式，可以简化电路分析和计算，提高工作效率。

在实际应用中，我们需要根据具体的电路情况，灵活运用串并联公式，以便更好地解决问题和实现设计目标。

了解电路中的串联和并联电阻的计算方法在电路中，电阻是一种常见的元件。

电阻用来限制电流的流动，并且根据电阻的连接方式，可以分为串联电阻和并联电阻。

了解串联和并联电阻的计算方法对于电路的分析与设计非常重要。

本文将介绍串联和并联电阻的概念、计算方法以及实际应用。

一、串联电阻串联电阻指的是多个电阻依次连接在电路中，电流从一个电阻流过后再流入下一个电阻，最后回到电源。

在串联电阻中，电流是相同的，而电压则是依次分配给每个电阻。

要计算串联电阻的总值，可以使用以下公式：总电阻 = R1 + R2 + R3 + ... + Rn其中，R1、R2、R3等分别代表各个串联电阻的阻值。

例如，如果一个电路中有两个串联电阻，其阻值分别为R1和R2，那么总电阻为：总电阻 = R1 + R2下面举个例子来计算串联电阻的值。

假设有一个电路中有三个电阻，分别为100Ω、200Ω和300Ω，我们可以得到总电阻为：总电阻= 100Ω + 200Ω + 300Ω = 600Ω这样，我们就计算出了串联电阻的总值。

二、并联电阻并联电阻指的是多个电阻并联在电路中，电流同时流过每个电阻，而电压相同。

在并联电阻中，电压相同，而电流则是依次分配给每个电阻。

要计算并联电阻的总值，可以使用以下公式：总电阻 = (1/R1 + 1/R2 + 1/R3 + ... + 1/Rn)^-1其中，R1、R2、R3等分别代表各个并联电阻的阻值。

例如，如果一个电路中有两个并联电阻，其阻值分别为R1和R2，那么总电阻为：总电阻 = (1/R1 + 1/R2)^-1下面举个例子来计算并联电阻的值。

假设有一个电路中有三个电阻，分别为100Ω、200Ω和300Ω，我们可以得到总电阻为：总电阻= (1/100Ω + 1/200Ω + 1/300Ω)^-1通过计算可以得到总电阻约为54.55Ω。

三、串并联混合电阻在实际电路中，常常会出现串并联混合电阻的情况。

在计算这种情况下的总电阻时，可以先将串联电阻和并联电阻分别计算出来，然后再将它们合并计算。

电路的连通方式串并联电路的运算方法电路的连通方式：串并联电路的运算方法电路是由电子元器件组成的，它们通过特定的方式连接在一起，形成不同的电路结构。

电路的连通方式包括串联和并联两种。

在实际应用中，我们经常会遇到串并联电路，它们有着不同的运算方法和特点。

一、串联电路串联电路是指将电子元器件按照一个序列连接在一起，电流在其内部依次通过每个元器件。

在串联电路中，总电流等于电路中各个元器件的电流的代数和。

串联电路中，电压在各个元器件中分配，总电压等于电路中各个元器件电压之和。

串联电路的特点是电流相同，电压分配。

例如，一个简单的串联电路由两个电阻R1和R2连接而成。

假设电流从一端流入，从另一端流出。

根据串联电路的特点，我们可以得到以下运算方法：1. 串联电阻的计算串联电阻的计算可以使用以下公式：总电阻Rt = R1 + R2 + ... + Rn其中，Rt表示总电阻，R1、R2、...、Rn表示各个电阻的阻值。

2. 串联电压的计算串联电压的计算可以使用以下公式：总电压Ut = U1 + U2 + ... + Un其中，Ut表示总电压，U1、U2、...、Un表示各个元器件的电压。

二、并联电路并联电路是指将电子元器件的两个端口分别连接在一起，形成并联的关系。

在并联电路中，总电流等于电路中各个分支电流之和。

并联电路中，电压在各个分支中相等，总电压等于各个元器件的电压。

例如，一个简单的并联电路由两个电阻R1和R2连接而成。

根据并联电路的特点，我们可以得到以下运算方法：1. 并联电阻的计算并联电阻的计算可以使用以下公式：总电阻Rt = (1/R1 + 1/R2 + ... + 1/Rn)^-1其中，Rt表示总电阻，R1、R2、...、Rn表示各个电阻的阻值。

2. 并联电压的计算并联电压的计算可以使用以下公式：总电压Ut = U1 = U2 = ... = Un其中，Ut表示总电压，U1、U2、...、Un表示各个元器件的电压。
