串并联电路的各种计算公式

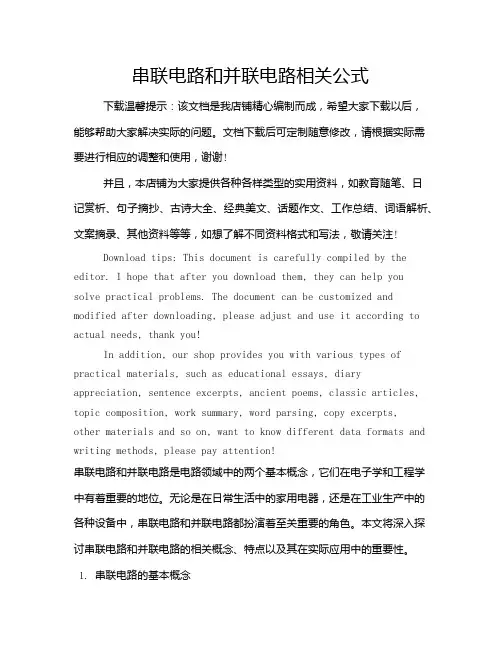

串联电路和并联电路相关公式下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!串联电路和并联电路是电路领域中的两个基本概念，它们在电子学和工程学中有着重要的地位。

我们来探讨串并联电路中电流、电压和电阻的规律公式。

在电路中，串联电路指多个电器依次连接在一条路上，而并联电路指多个电器并排连接在电源的两端。

这两种电路中电流、电压和电阻的规律公式有着明显的区别，接下来我们将分别进行探讨。

1. 串联电路中的规律公式：在串联电路中，电流沿着唯一一条路径流动，因此多个电器的电流大小相等。

根据欧姆定律，串联电路中的总电阻等于各个电器电阻的总和，即R总 = R1 + R2 + ... + Rn。

而总电压等于各个电器电压之和，即U总 = U1 + U2 + ... + Un。

根据欧姆定律，电流I总等于总电压U总除以总电阻R总，即I总 =U总 / R总。

串联电路中电流、电压和电阻的规律公式为：I总 = U总 / (R1 + R2+ ... + Rn)。

2. 并联电路中的规律公式：在并联电路中，电压相同，而电流则分流经过各个电器，因此多个电器的电压大小相等。

根据欧姆定律，并联电路中的总电导等于各个电器电导的总和的倒数，即G总 = G1 + G2 + ... + Gn。

而总电流等于各个电器电流之和，即I总 = I1 + I2 + ... + In。

根据欧姆定律，总电导G总等于总电流I总除以总电压U总，即G总= I总 / U总。

并联电路中电流、电压和电阻的规律公式为：I总 = U总 * (G1 + G2 + ... + Gn)。

从上面的分析可以看出，串联电路和并联电路中电流、电压和电阻的规律公式有着明显的区别。

在实际应用中，我们可以根据具体情况选择合适的电路连接方式来满足需求。

对于工程师和电子爱好者来说，深入理解电路中电流、电压和电阻的规律公式对于设计和维护电路至关重要。

总结回顾一下，串并联电路中的电流、电压和电阻的规律公式分别为：串联电路：I总 = U总 / (R1 + R2 + ... + Rn)；并联电路：I总 = U总 * (G1 + G2 + ... + Gn)。

个人观点：对于电路中的电流、电压和电阻规律，我认为深入理解和掌握这些规律公式，有助于我们更好地应用于实际工程中。

串并联电路公式总结电路特点：一条路，一处断处处段。

开关作用：各处作用一样控制整个电路。

电流：各处电流相等 I ＝ I1 ＝ I2 I1:I2 ＝1:1电压：电源电压等于各用电器两端电压之和：U ＝ U1 ＋ U2电阻：总电阻等于各用电器电阻之和：R总＝ R1 ＋ R2 若有n个阻值相同的电阻串联则：R总＝ n R电阻特点：串联电阻相当于增加了导体的长度，总电阻越串越大，大于任何一个用电器电阻；电功率：电路中总功率等于各用电器电功率之和 P总＝ P1 ＋ P2电功：电路中总功等于各用电器消耗电功之和W总＝W1 ＋ W2电热：电路中总电热等于各用电器产生电热之和Q总＝Q1 ＋ Q2比例关系：串联电阻起分压作用，电阻越大分得的电压越高，R1:R2 ＝ U1:U2 ＝ P1:P2＝ W1:W2＝ Q1:Q2R串＞R1＞R2＞R并并联电路电路特点：多条路，分干路和支路，各支路互不影响开关作用：干路开关控制整个电路，支路开关控制它所在的支路电流：干路电流等于各支路电流之和 I干＝I1 ＋ I2 电压：电源电压与各支路电压相等 U ＝ U1 ＝ U2 U1:U2 ＝1:1电阻：总电阻的倒数等于各分电阻倒数之和 1 / R总＝1 / R1 ＋ 1 / R2若仅有两个电阻并联则：R总＝R1R2 /若有n个阻值相同的电阻并联则：R总＝R / n电阻特点：并联总电阻相当于增加了导体的横截面积，总电阻越并越小，小于任何一个分电阻电功率：电路中总功率等于各用电器电功率之和 P总＝ P1 ＋ P2电功：电路中总功等于各用电器消耗电功之和 W总＝W1 ＋ W2电热：电路中总电热等于各用电器产生电热之和Q总＝Q1 ＋ Q2比例关系：并联电阻起分流作用，电阻越大分得电流越小，R2:R1 ＝ I1:I2 ＝ P1:P2＝ W1:W2＝ Q1:Q2 重要公式欧姆定律：导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。

I ＝ U / R U ＝ I R R ＝ U / I电功率：电功率表示电流做功快慢的物理量；P ＝ W / t ＝ U I ＝ I2 R ＝ U2 /R P实＝ P额U实＞ U额，P实＞ P额用电器超负荷工作，不正常； U实＜ U额，P实＜ P额用电器不能正常工作灯泡的亮暗于灯泡的实际功率有关，实际功率越大，灯泡越亮；2 2 电功：W ＝ U I t ＝ P t ＝IRt ＝ Ut/R ＝ U Q电热：电流通过导体所产生的热，与通过导体电流的二次方成正比，与导体的电阻成正比，与通电时间成正比； W ＝ Q ＝I2 Rt ＝ U I t ＝ P t ＝ U2 t/R ＝ U Q 串并联电路规律小结例1、如图所示、电源电压U=3v，R1=10Ω，U1=1v，求：其他六个量。

电路的串并联与计算电路是电子设备中不可或缺的组成部分，而串并联是电路连接方式中最常见的两种。

了解电路的串并联原理与计算方法对于电路设计和故障排除都至关重要。

本文将详细介绍电路的串并联原理，并提供一些计算实例。

一、串联电路串联电路是指将电子元件按照一定顺序连接起来形成一个电路。

在串联电路中，电流依次通过每一个元件，所以电路中的电流大小相同，而电压则会在每个元件上分配。

以两个电阻R1和R2串联为例，电流I从电源正极流入R1，然后通过R2回到电源负极。

根据欧姆定律，可以得到以下公式：总电阻Rt = R1 + R2总电压Vt = V1 + V2（V1为电阻R1上的电压，V2为电阻R2上的电压）从以上公式可以看出，串联电路中的总电阻等于各个电阻之和，而总电压等于各个电压之和。

二、并联电路并联电路是指将电子元件同时连接到电源的两个端点上。

在并联电路中，电压相同，而电流则会在各个元件之间分配。

以两个电阻R3和R4并联为例，电源的正极同时与R3、R4连接，负极也同理。

根据欧姆定律和基尔霍夫定律，可以得到以下公式：总电阻Rt = (R3^-1 + R4^-1)^-1总电流It = I3 + I4（I3为通过电阻R3的电流，I4为通过电阻R4的电流）从以上公式可以看出，并联电路中的总电阻等于各个电阻的倒数之和的倒数，而总电流等于各个电流之和。

三、计算实例例1：计算将三个电阻R5、R6和R7串联后的总电阻。

已知R5 = 10 Ω，R6 = 20 Ω，R7 = 30 Ω总电阻Rt = R5 + R6 + R7= 10 Ω + 20 Ω + 30 Ω= 60 Ω所以，三个电阻串联后的总电阻为60 Ω。

例2：计算将两个电阻R8和R9并联后的总电阻。

已知R8 = 40 Ω，R9 = 50 Ω总电阻Rt = (R8^-1 + R9^-1)^-1= (40^-1 + 50^-1)^-1= (0.025 + 0.02)^-1= 0.045^-1= 22.22 Ω (保留两位小数)所以，两个电阻并联后的总电阻为22.22 Ω。

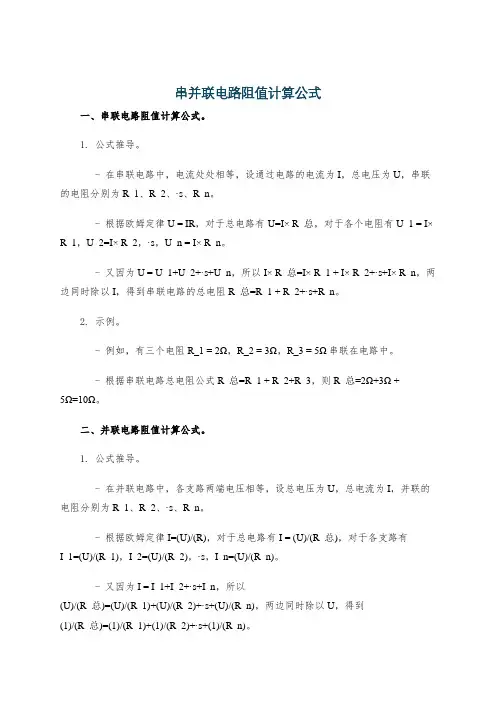

串并联电路阻值计算公式一、串联电路阻值计算公式。

1. 公式推导。

- 在串联电路中，电流处处相等，设通过电路的电流为I，总电压为U，串联的电阻分别为R_1、R_2、·s、R_n。

- 根据欧姆定律U = IR，对于总电路有U=I× R_总，对于各个电阻有U_1 = I×R_1，U_2=I× R_2，·s，U_n = I× R_n。

- 又因为U = U_1+U_2+·s+U_n，所以I× R_总=I× R_1 + I× R_2+·s+I× R_n，两边同时除以I，得到串联电路的总电阻R_总=R_1 + R_2+·s+R_n。

2. 示例。

- 例如，有三个电阻R_1 = 2Ω，R_2 = 3Ω，R_3 = 5Ω串联在电路中。

- 根据串联电路总电阻公式R_总=R_1 + R_2+R_3，则R_总=2Ω+3Ω +5Ω=10Ω。

二、并联电路阻值计算公式。

1. 公式推导。

- 在并联电路中，各支路两端电压相等，设总电压为U，总电流为I，并联的电阻分别为R_1、R_2、·s、R_n。

- 根据欧姆定律I=(U)/(R)，对于总电路有I = (U)/(R_总)，对于各支路有I_1=(U)/(R_1)，I_2=(U)/(R_2)，·s，I_n=(U)/(R_n)。

- 又因为I = I_1+I_2+·s+I_n，所以(U)/(R_总)=(U)/(R_1)+(U)/(R_2)+·s+(U)/(R_n)，两边同时除以U，得到(1)/(R_总)=(1)/(R_1)+(1)/(R_2)+·s+(1)/(R_n)。

- 对于两个电阻R_1和R_2并联的特殊情况，(1)/(R_总)=(1)/(R_1)+(1)/(R_2)=(R_1 + R_2)/(R_1R_2)，则R_总=(R_1R_2)/(R_1 + R_2)。

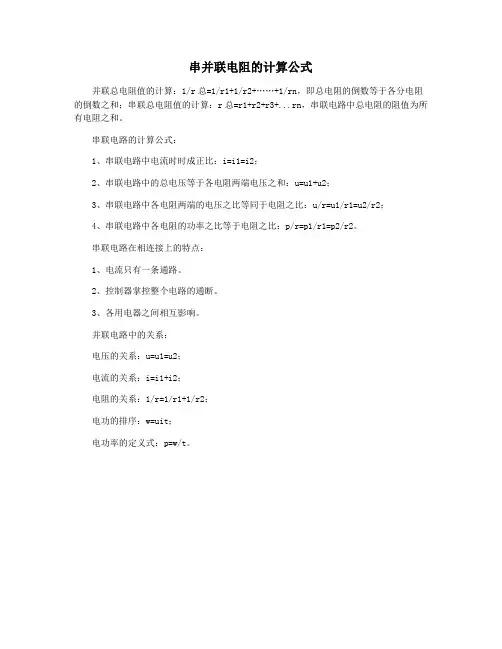

串并联电阻的计算公式
并联总电阻值的计算：1/r总=1/r1+1/r2+……+1/rn，即总电阻的倒数等于各分电阻的倒数之和；串联总电阻值的计算：r总=r1+r2+r3+...rn，串联电路中总电阻的阻值为所有电阻之和。

串联电路的计算公式：
1、串联电路中电流时时成正比：i=i1=i2；
2、串联电路中的总电压等于各电阻两端电压之和：u=u1+u2；
3、串联电路中各电阻两端的电压之比等同于电阻之比：u/r=u1/r1=u2/r2；
4、串联电路中各电阻的功率之比等于电阻之比：p/r=p1/r1=p2/r2。

串联电路在相连接上的特点：
1、电流只有一条通路。

2、控制器掌控整个电路的通断。

3、各用电器之间相互影响。

并联电路中的关系：
电压的关系：u=u1=u2；
电流的关系：i=i1+i2；
电阻的关系：1/r=1/r1+1/r2；
电功的排序：w=uit；
电功率的定义式：p=w/t。

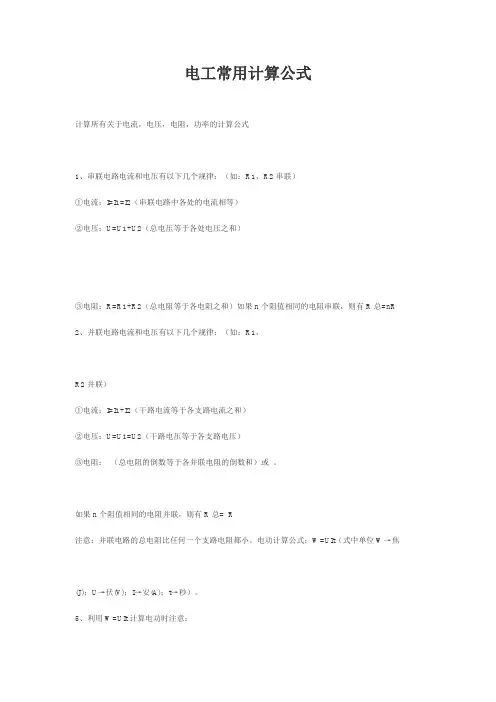

电工常用计算公式计算所有关于电流，电压，电阻，功率的计算公式1、串联电路电流和电压有以下几个规律：（如：R1，R2串联）①电流：I=I1=I2（串联电路中各处的电流相等）②电压：U=U1+U2（总电压等于各处电压之和）③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR2、并联电路电流和电压有以下几个规律：（如：R1，R2并联）①电流：I=I1+I2（干路电流等于各支路电流之和）②电压：U=U1=U2（干路电压等于各支路电压）③电阻：（总电阻的倒数等于各并联电阻的倒数和）或。

如果n个阻值相同的电阻并联，则有R总= R注意：并联电路的总电阻比任何一个支路电阻都小。

电功计算公式：W=UIt（式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒）。

5、利用W=UIt计算电功时注意：①式中的W、U、I和t是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。

6、计算电功还可用以下公式：W=I2Rt ；W=Pt；W=UQ（Q是电量）；【电学部分】1电流强度：I＝Q电量/t2电阻：R=ρL/S3欧姆定律：I＝U/R4焦耳定律：电压＝电流*电阻即U=RI电阻＝电压/电流即R=U/I功率=电流*电压即P=IU电能＝电功率*时间即W=Pt符号的意义及其单位U：电压，V；R：电阻，；I：电流，A；P：功率，WW：电能，Jt：时间，S⑴Q＝I2Rt普适公式)⑵Q＝UIt＝Pt＝UQ电量＝U2t/R (纯电阻公式) 5串联电路：⑴I＝I1＝I2⑵U＝U1＋U2⑶R＝R1＋R2⑷U1/U2＝R1/R2 (分压公式)⑸P1/P2＝R1/R26并联电路：⑴I＝I1＋I2⑵U＝U1＝U2⑶1/R＝1/R1＋1/R2 [ R＝R1R2/(R1＋R2)]⑷I1/I2＝R2/R1(分流公式)⑸P1/P2＝R2/R17定值电阻：⑴I1/I2＝U1/U2⑵P1/P2＝I12/I22⑶P1/P2＝U12/U228电功：⑴W＝UIt＝Pt＝UQ (普适公式)⑵W＝I^2Rt＝U^2t/R (纯电阻公式)9电功率：⑴P＝W/t＝UI (普适公式)⑵P＝I2^R＝U^2/R (纯电阻公式)所谓分压公式，就是计算串联的各个电阻如何去分总电压，以及分到多少电压的公式。

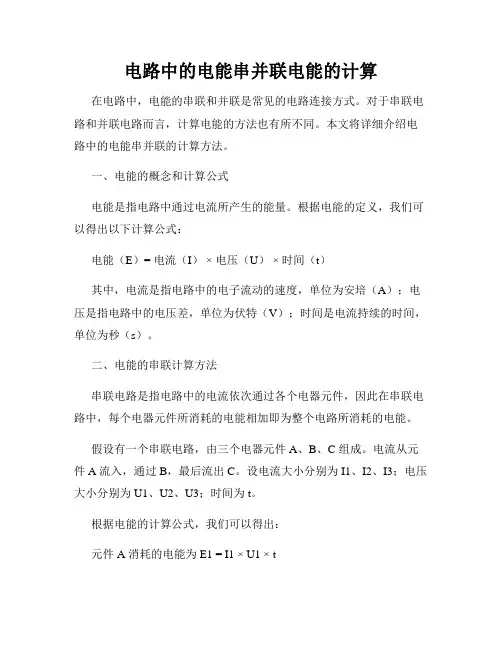

电路中的电能串并联电能的计算在电路中，电能的串联和并联是常见的电路连接方式。

对于串联电路和并联电路而言，计算电能的方法也有所不同。

本文将详细介绍电路中的电能串并联的计算方法。

一、电能的概念和计算公式电能是指电路中通过电流所产生的能量。

根据电能的定义，我们可以得出以下计算公式：电能（E）= 电流（I） ×电压（U） ×时间（t）其中，电流是指电路中的电子流动的速度，单位为安培（A）；电压是指电路中的电压差，单位为伏特（V）；时间是电流持续的时间，单位为秒（s）。

二、电能的串联计算方法串联电路是指电路中的电流依次通过各个电器元件，因此在串联电路中，每个电器元件所消耗的电能相加即为整个电路所消耗的电能。

假设有一个串联电路，由三个电器元件 A、B、C 组成。

电流从元件 A 流入，通过 B，最后流出 C。

设电流大小分别为 I1、I2、I3；电压大小分别为 U1、U2、U3；时间为 t。

根据电能的计算公式，我们可以得出：元件 A 消耗的电能为 E1 = I1 × U1 × t元件 B 消耗的电能为 E2 = I2 × U2 × t元件 C 消耗的电能为 E3 = I3 × U3 × t整个串联电路消耗的电能为 E = E1 + E2 + E3 = (I1 × U1 × t) + (I2 ×U2 × t) + (I3 × U3 × t)三、电能的并联计算方法并联电路是指电路中的电流分流通过各个电器元件，因此在并联电路中，每个电器元件所消耗的电能相同。

假设有一个并联电路，由三个电器元件 A、B、C 组成。

电流从电源分流，分别通过 A、B、C。

设电源供应的电流大小为 I；电压大小分别为 U1、U2、U3；时间为 t。

根据电能的计算公式，我们可以得出：元件 A 消耗的电能为 E1 = I × U1 × t元件 B 消耗的电能为 E2 = I × U2 × t元件 C 消耗的电能为 E3 = I × U3 × t整个并联电路消耗的电能为 E = E1 = E2 = E3 = I × U1 × t = I × U2 ×t = I × U3 × t四、示例分析为了更好地理解电能的串并联计算方法，我们来看一个例子。

电路中的串联与并联规律电路是由各种电器元件组成的，它们通过不同的连接方式可以形成不同的电路结构。

其中最常见的两种连接方式是串联和并联。

串联和并联是电路中的基本连接方式，它们有各自的规律和特点。

一、串联电路的规律串联是指将电器元件按照顺序连接在一起，电流只能沿着一条路径流动。

在串联电路中，电流是恒定的，即通过电路中的每个电器元件的电流相等。

而电压则可以分配给每个电器元件，并根据电器元件的阻值分别降压。

串联电路可以用以下公式来计算总电压和总电阻：1. 总电压（Vt）等于各个电器元件的电压之和；2. 总电阻（Rt）等于各个电器元件的电阻之和。

举个例子，如果有三个电阻分别是R1、R2和R3，电流大小为I，那么总电阻Rt等于R1 + R2 + R3，总电压Vt等于IRt。

串联电路的特点是电流恒定，而电压会分布给每个电器元件。

二、并联电路的规律并联是指将电器元件连接在不同的路径上，电流可以在这些路径中自由分流。

在并联电路中，每个电器元件的电压相等，而电流则可以根据电器元件的阻值分配。

并联电路可以用以下公式来计算总电流和总电阻：1. 总电流（It）等于各个电器元件的电流之和；2. 总电阻（Rt）的倒数等于各个电器元件的电阻之和的倒数。

举个例子，如果有三个电阻分别是R1、R2和R3，电压大小为V，那么总电流It等于V / Rt，其中总电阻Rt等于(1/R1 + 1/R2 + 1/R3) 的倒数。

并联电路的特点是电压相等，而电流会分流到每个电器元件。

三、串并联结合的电路在实际应用中，串联和并联往往会同时存在于一个电路中，形成串并联结合的电路。

这种电路中的电器元件既串联连接，又并联连接。

串并联电路的规律可以通过串联和并联的规律相结合得到。

根据串联规律，串联电器元件的电流相等；根据并联规律，并联电器元件的电压相等。

四、串并联电路示例让我们以一个简单的电路示例来说明串并联电路的应用。

假设有两个电阻R1和R2并联，它们的电压分别为V1和V2，总电压为Vt。

串联和并联电路的电流和电压计算一、串联电路1.串联电路的定义：将多个用电器依次连接起来的电路称为串联电路。

2.串联电路的特点：（1）电流在各个用电器中是相同的；（2）电压在各个用电器之间分配，总电压等于各用电器电压之和；（3）串联电路中的用电器相互影响，一个用电器损坏会影响整个电路的工作。

3.串联电路的电流计算：（1）电流在串联电路中是相同的，可用公式 I = U/R 计算，其中 I 表示电流，U 表示电压，R 表示电阻；（2）串联电路的总电阻等于各用电器电阻之和，可用公式 R_total = R1 + R2+ … + Rn 计算。

4.串联电路的电压计算：（1）总电压等于各用电器电压之和，可用公式U_total = U1 + U2 + … + Un 计算；（2）电压在各个用电器中分配，根据欧姆定律 U = IR，可知电压与电流和电阻的关系。

二、并联电路1.并联电路的定义：将多个用电器并列连接起来的电路称为并联电路。

2.并联电路的特点：（1）电压在各个用电器中是相同的；（2）电流在各个用电器之间分配，总电流等于各用电器电流之和；（3）并联电路中的用电器互不影响，一个用电器损坏不会影响其他用电器的工作。

3.并联电路的电流计算：（1）总电流等于各用电器电流之和，可用公式I_total = I1 + I2 + … + In 计算；（2）并联电路中的电流可以根据欧姆定律 I = U/R 计算，其中 I 表示电流，U表示电压，R 表示电阻。

4.并联电路的电压计算：（1）电压在各个用电器中是相同的，可用公式U_total = U1 = U2 = … = Un 计算；（2）根据欧姆定律 U = IR，可知电压与电流和电阻的关系。

5.并联电路的电阻计算：（1）并联电路的总电阻的倒数等于各用电器电阻的倒数之和，可用公式1/R_total = 1/R1 + 1/R2 + … + 1/Rn 计算；（2）并联电路中的电阻可以根据公式 R = U/I 计算。

电阻串并联电路计算方法电阻串联电路的计算方法如下：1.计算总电阻(Rt)：电阻串联电路的总电阻等于各电阻的电阻值之和。

即Rt=R1+R2+R3+...+Rn。

2.计算总电流(It)：总电流等于电路中电源的电压(V)除以总电阻(Rt)。

即It=V/Rt。

3.计算各电阻的电压(V1,V2,V3,...,Vn)：在串联电路中，各电阻的电压等于电流乘以该电阻的电阻值。

即Vi=It*Ri。

4.计算功率消耗(P1,P2,P3,...,Pn)：各电阻的功率消耗等于电流乘以电压。

即Pi=It*Vi。

电阻并联电路的计算方法如下：1.计算总电阻(Rt)：电阻并联电路中，总电阻的倒数等于各电阻的电阻值倒数之和的倒数。

即1/Rt=1/R1+1/R2+1/R3+...+1/Rn。

再将等式两边取倒数，即Rt=(1/R1+1/R2+1/R3+...+1/Rn)^-12.计算总电流(It)：总电流等于电路中电源的电压(V)除以总电阻(Rt)。

即It=V/Rt。

3.计算各电阻的电流(I1,I2,I3,...,In)：在并联电路中，各电阻的电流等于总电流乘以各电阻的电阻值的倒数之和。

即Ii=It*(1/Ri/(1/R1+1/R2+1/R3+...+1/Rn))。

4.计算功率消耗(P1,P2,P3,...,Pn)：各电阻的功率消耗等于电流的平方乘以电阻值。

即Pi=Ii^2*Ri。

以上就是电阻串并联电路的计算方法。

在实际应用中，可以根据具体的电阻值和电源参数，使用上述公式进行计算，并结合实际情况进行电路设计和分析。

电串联和并联电压电流公式在我们的物理世界里，电的串联和并联可是非常有趣且重要的知识呢！先来说说串联电路吧。

串联电路就像是一群小朋友手拉手排成一队，电流只有一条路可走。

在串联电路中，电流（I）处处相等，这就好比是一条狭窄的通道，不管走到哪里，通过的人流都是一样多的。

而电压（U）呢，则是各个电阻两端电压之和，就像是每个小朋友都分担了一部分队伍前进的压力。

串联电路的电压公式是：U 总= U1 + U2 + U3 + …… + Un 。

这就好像我之前去参加学校组织的接力比赛，我们小组的队员一个接一个，每个人跑的距离不同，但加起来就是整个比赛的总距离。

再讲讲并联电路。

并联电路就像是多条道路同时通行，电流可以选择不同的路径。

在并联电路中，电压（U）处处相等，这就好像是所有的道路都在同一个水平面上，高度是一样的。

而电流（I）则是各个支路电流之和，就像是多条道路上的车流量加起来就是总的车流量。

并联电路的电流公式是：I 总= I1 + I2 + I3 + …… + In 。

我记得有一次家里的电路出了点小问题，电工师傅来检查，他就跟我解释说，像客厅、卧室、厨房的灯和电器，它们其实就是并联的，每个地方的电压一样，但电流会根据电器的功率不同而有所不同。

理解这些公式，对于我们解决电路问题可是非常有帮助的。

比如说，当我们要计算串联电路中某个电阻两端的电压时，只要知道总电压和其他电阻的阻值，就可以通过公式算出。

而在并联电路中，如果知道总电流和各支路电阻，也能算出每个支路的电流。

总之，电的串联和并联电压电流公式虽然看起来有点复杂，但只要我们多观察、多思考、多练习，就一定能掌握它们，让电路的世界在我们面前变得清晰明了！就像我们在生活中解决各种难题一样，只要用心，都能找到答案。
