串并联电路计算

串并联电路的电流和电压计算电路是电能传输和控制的基本载体，串并联电路是电路中常见的两种电路连接方式。

在实际应用中，我们需要根据电路中元件的连接方式计算电流和电压，以确保电路正常工作。

本文将介绍串并联电路的电流和电压计算方法。

一、串联电路串联电路是将多个电阻、电容或电感器按照一定顺序连接起来，电流依次流过每个元件。

在串联电路中，总电流贯穿整个电路，而电压在不同元件之间分配。

1. 电流计算在串联电路中，各元件的电流相等，即总电流等于各元件电流之和。

如果串联电路中有n个电阻，总电流I总可以通过以下公式计算：I总= I1 = I2 = …… = In其中，I1、I2、……、In分别为每个电阻的电流。

2. 电压计算在串联电路中，各元件的电压之和等于电源电压。

如果串联电路中有n个电阻，总电压U总可以通过以下公式计算：U总= U1 + U2 + …… + Un其中，U1、U2、……、Un分别为每个电阻的电压。

二、并联电路并联电路是将多个电阻、电容或电感器的一端连接起来，另一端连接在一起。

在并联电路中，各元件之间的电压相等，而电流在不同元件之间分配。

1. 电流计算在并联电路中，各元件电流之和等于总电流。

如果并联电路中有n个电阻，总电流I总可以通过以下公式计算：I总= I1 + I2 + …… + In其中，I1、I2、……、In分别为每个电阻的电流。

2. 电压计算在并联电路中，各元件之间的电压相等，即总电压等于各元件的电压。

如果并联电路中有n个电阻，总电压U总可以通过以下公式计算：U总= U1 = U2 = …… = Un其中，U1、U2、……、Un分别为每个电阻的电压。

三、综合计算在实际应用中，电路往往是由串联电路和并联电路组合而成。

此时，可以先计算每个串联电路的总电流和总电压，再计算整个并联电路的总电流和总电压。

四、总结串并联电路是电路中常见的两种连接方式，在实际应用中需要根据电路连接方式计算电流和电压。

通过本文的介绍，我们了解到串联电路中电流相等，电压分配；并联电路中电压相等，电流分配。

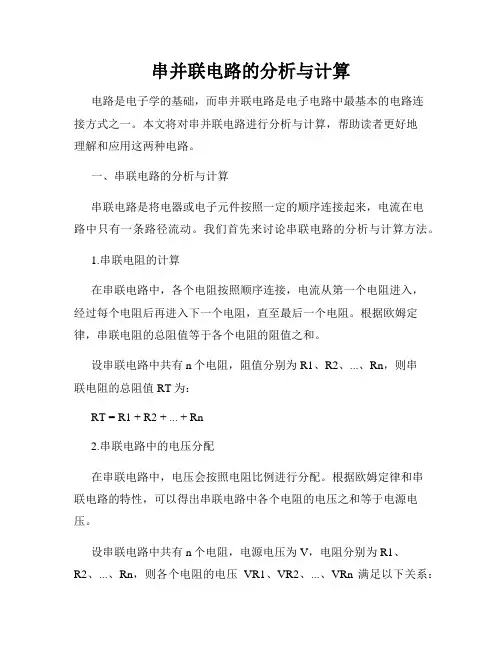

串并联电路的分析与计算电路是电子学的基础，而串并联电路是电子电路中最基本的电路连接方式之一。

本文将对串并联电路进行分析与计算，帮助读者更好地理解和应用这两种电路。

一、串联电路的分析与计算串联电路是将电器或电子元件按照一定的顺序连接起来，电流在电路中只有一条路径流动。

我们首先来讨论串联电路的分析与计算方法。

1.串联电阻的计算在串联电路中，各个电阻按照顺序连接，电流从第一个电阻进入，经过每个电阻后再进入下一个电阻，直至最后一个电阻。

根据欧姆定律，串联电阻的总阻值等于各个电阻的阻值之和。

设串联电路中共有n个电阻，阻值分别为R1、R2、...、Rn，则串联电阻的总阻值RT为：RT = R1 + R2 + ... + Rn2.串联电路中的电压分配在串联电路中，电压会按照电阻比例进行分配。

根据欧姆定律和串联电路的特性，可以得出串联电路中各个电阻的电压之和等于电源电压。

设串联电路中共有n个电阻，电源电压为V，电阻分别为R1、R2、...、Rn，则各个电阻的电压VR1、VR2、...、VRn满足以下关系：VR1 + VR2 + ... + VRn = V二、并联电路的分析与计算并联电路是将电器或电子元件以多个路径并联连接起来，电流在电路中可以选择不同的路径流动。

我们接下来讨论并联电路的分析与计算方法。

1.并联电阻的计算在并联电路中，各个电阻同时连接到相同的电源电压上，电流可以选择不同的路径流动。

根据欧姆定律，先利用倒数公式计算并联电阻的倒数之和，再取倒数即可得到并联电阻的总阻值。

设并联电路中共有n个电阻，阻值分别为R1、R2、...、Rn，则并联电阻的总阻值RP为：1/RP = 1/R1 + 1/R2 + ... + 1/Rn2.并联电路中的电流分配在并联电路中，电流会根据电阻的阻值比例进行分配。

根据欧姆定律和并联电路的特性，可以得出并联电路中各个电阻的电流等于总电流。

设并联电路中共有n个电阻，总电流为I，电阻分别为R1、R2、...、Rn，则各个电阻上的电流IR1、IR2、...、IRn满足以下关系：IR1 + IR2 + ... + IRn = I三、串并联电路的计算实际电路中，常常存在串联和并联的组合，我们可以用串并联的方式来计算这种复杂电路的总阻值和总电流。

电路规律总结串联电路1、串联电路中，电流处处相等，即: I 1=I 2=I 3=…=I n2、串联电路两端的总电压等于各部分电路两端的电压之和。

即U=U 1+U 2+…+U n3、串联电路的总电阻等于各串联导体电阻之和。

即R 总=R 1+R 2+…+R n若各电阻均为r ，则R=nr当1R 与2R 串联时，根据欧姆定律变形得：121212U U U I I I RR R ===， ，因为串联电路的电流是处处相等的，即12I I I ==，所以：1212U U U RR R I ===(1)又因为串联电路总电阻等于各电阻之和，即12R R R =+，推出：12121212R R U U U U R R R R ==++， (2)公式(1)和(2)都是很有用的计算公式，从它们可以得出：推论1 串联电阻的分压作用：各个电阻分得的电压与电阻的阻值成正比，电阻越大，它所分得的电压也越大。

如果1R 增大，2R 和U 保持不变，1U 和2U 如何变化？ 这时12R R +增大，由2212R U U R R =+，可知2U 减小，又因为U =12U U +保持不变，故1U 增加。

于是得到下面的推论推论2 串联电阻的总电压不变，如果一个电阻增大（其它电阻不变或不增大），那么它所分得的电压将增大，其它电阻分得的电压将减小。

并联电路1、并联电路中，干路中的电流等于各支路中的电流之和，即 I 总=I 1+I 2+…+I n2、并联电路里，各支路两端的电压均相等。

即U=U 1=U 2=…=U n3、并联电路总电阻的倒数等于各并联电阻的倒数之和。

即1/R=1/R 1+1/R 2+…+1/R n 若各并联导体的电阻均为r ，则1/R=n/r 即得：R=r/n当1R 与2R 并联时，根据欧姆定律变形得 121212 , U U I I R R ==因为并联电路各支路电压相等，即12U U U ==，可以推出：1221I R I R =(1)由（1）可以推导出：21121212R R I I I I R R R R ==++， (2)公式(1)和(2)都是很有用的公式，从它们可以得出推论1 并联电路的分流作用：各支路的电流与它们的电阻成反比，哪条支路上的电阻大，通过它的电流就小。

串并联公式串并联公式是电路中常用的计算公式，用于计算电阻、电容和电感元件的等效值。

串联和并联是电路中两种基本的连接方式。

串联是将多个元件依次连接在一起，电流在各个元件中流动；并联是将多个元件同时连接在一起，电流在各个元件中分流。

串联公式用于计算串联电阻、串联电容和串联电感的等效值。

串联电阻的等效值等于各个电阻之和，即Rt = R1 + R2 + R3 + ...；串联电容的等效值等于各个电容的倒数之和的倒数，即1/Ct = 1/C1 + 1/C2 + 1/C3 + ...；串联电感的等效值等于各个电感之和，即Lt = L1 + L2 + L3 + ...。

通过串联公式，可以方便地计算出串联电路中的等效值，进而进行电路分析和设计。

并联公式用于计算并联电阻、并联电容和并联电感的等效值。

并联电阻的等效值等于各个电阻的倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + 1/R3 + ...；并联电容的等效值等于各个电容之和，即Ct = C1 + C2 + C3 + ...；并联电感的等效值等于各个电感的倒数之和的倒数，即1/Lt = 1/L1 + 1/L2 + 1/L3 + ...。

通过并联公式，可以简化并联电路的分析和计算，得到等效电阻、等效电容和等效电感的值。

串并联公式在电路分析和设计中起着重要的作用。

通过这些公式，可以将复杂的电路简化为等效电路，进而进行电流、电压和功率的计算。

在实际应用中，我们常常需要根据电路中的各个元件的参数计算出其等效值，以便更好地进行电路分析和设计。

串并联公式是电路分析和设计中常用的工具，可以方便地计算出串联电阻、串联电容、串联电感、并联电阻、并联电容和并联电感的等效值。

通过这些公式，可以简化电路分析和计算，提高工作效率。

在实际应用中，我们需要根据具体的电路情况，灵活运用串并联公式，以便更好地解决问题和实现设计目标。

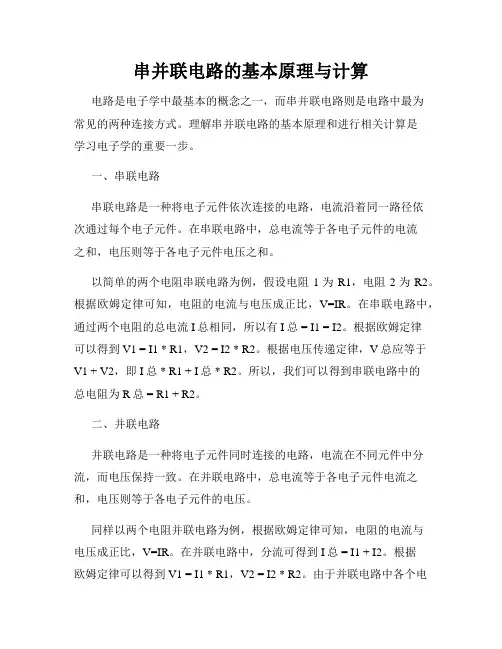

串并联电路的基本原理与计算电路是电子学中最基本的概念之一，而串并联电路则是电路中最为常见的两种连接方式。

理解串并联电路的基本原理和进行相关计算是学习电子学的重要一步。

一、串联电路串联电路是一种将电子元件依次连接的电路，电流沿着同一路径依次通过每个电子元件。

在串联电路中，总电流等于各电子元件的电流之和，电压则等于各电子元件电压之和。

以简单的两个电阻串联电路为例，假设电阻1为R1，电阻2为R2。

根据欧姆定律可知，电阻的电流与电压成正比，V=IR。

在串联电路中，通过两个电阻的总电流I总相同，所以有I总 = I1 = I2。

根据欧姆定律可以得到V1 = I1 * R1，V2 = I2 * R2。

根据电压传递定律，V总应等于V1 + V2，即I总 * R1 + I总 * R2。

所以，我们可以得到串联电路中的总电阻为R总 = R1 + R2。

二、并联电路并联电路是一种将电子元件同时连接的电路，电流在不同元件中分流，而电压保持一致。

在并联电路中，总电流等于各电子元件电流之和，电压则等于各电子元件的电压。

同样以两个电阻并联电路为例，根据欧姆定律可知，电阻的电流与电压成正比，V=IR。

在并联电路中，分流可得到I总 = I1 + I2。

根据欧姆定律可以得到V1 = I1 * R1，V2 = I2 * R2。

由于并联电路中各个电子元件的电压相同，所以有V总 = V1 = V2 = V。

根据电流传递定律，I总应等于I1 + I2 = V/R1 + V/R2。

所以，我们可以得到并联电路中的总电阻为1/R总 = 1/R1 + 1/R2。

三、混合串并联电路在实际应用中，常常会遇到同时存在串联和并联的混合电路。

在处理混合电路时，可以运用串联和并联电路的基本原理进行拆解和计算。

首先，根据电路的结构与连接方式，将混合电路拆分成多个串联和并联的部分。

然后，根据串联和并联电路的计算公式，分别计算每个部分的总电流和总电阻。

最后，将各个部分的总电流和总电阻进行串联和并联的计算，得到整个混合电路的总电流和总电阻。

我们来探讨串并联电路中电流、电压和电阻的规律公式。

在电路中，串联电路指多个电器依次连接在一条路上，而并联电路指多个电器并排连接在电源的两端。

这两种电路中电流、电压和电阻的规律公式有着明显的区别，接下来我们将分别进行探讨。

1. 串联电路中的规律公式：在串联电路中，电流沿着唯一一条路径流动，因此多个电器的电流大小相等。

根据欧姆定律，串联电路中的总电阻等于各个电器电阻的总和，即R总 = R1 + R2 + ... + Rn。

而总电压等于各个电器电压之和，即U总 = U1 + U2 + ... + Un。

根据欧姆定律，电流I总等于总电压U总除以总电阻R总，即I总 =U总 / R总。

串联电路中电流、电压和电阻的规律公式为：I总 = U总 / (R1 + R2+ ... + Rn)。

2. 并联电路中的规律公式：在并联电路中，电压相同，而电流则分流经过各个电器，因此多个电器的电压大小相等。

根据欧姆定律，并联电路中的总电导等于各个电器电导的总和的倒数，即G总 = G1 + G2 + ... + Gn。

而总电流等于各个电器电流之和，即I总 = I1 + I2 + ... + In。

根据欧姆定律，总电导G总等于总电流I总除以总电压U总，即G总= I总 / U总。

并联电路中电流、电压和电阻的规律公式为：I总 = U总 * (G1 + G2 + ... + Gn)。

从上面的分析可以看出，串联电路和并联电路中电流、电压和电阻的规律公式有着明显的区别。

在实际应用中，我们可以根据具体情况选择合适的电路连接方式来满足需求。

对于工程师和电子爱好者来说，深入理解电路中电流、电压和电阻的规律公式对于设计和维护电路至关重要。

总结回顾一下，串并联电路中的电流、电压和电阻的规律公式分别为：串联电路：I总 = U总 / (R1 + R2 + ... + Rn)；并联电路：I总 = U总 * (G1 + G2 + ... + Gn)。

个人观点：对于电路中的电流、电压和电阻规律，我认为深入理解和掌握这些规律公式，有助于我们更好地应用于实际工程中。

如何进行电路的串并联计算电路的串并联计算是电路分析中的基本内容之一，它可以帮助我们了解电路中元件的电流、电压以及功率等参数的分布情况。

在电子技术和电路设计领域中，电路的串并联计算是非常重要的一项技能。

本文将介绍电路的串并联计算的基本概念、计算方法和实际应用。

一、电路的串联计算在电路中，当多个电阻、电容、电感等元件按照一定的顺序依次相连时，我们称这些元件为串联连接，整个电路也称为串联电路。

在串联电路中，电流会依次通过每个元件，因此电流大小相同，而电压按照元件的大小依次分布。

1.电阻的串联计算在电路中，电阻的串联计算可以使用如下公式来求解：总电阻 = 电阻1 + 电阻2 + 电阻3 + ... + 电阻n例如，如果电路中有三个串联连接的电阻，其电阻分别为R1、R2和R3，则总电阻为：总电阻 = R1 + R2 + R32.电容的串联计算对于串联连接的电容元件，其总电容可以使用以下公式计算：总电容 = 1 / (1/电容1 + 1/电容2 + 1/电容3 + ... + 1/电容n)例如，如果电路中有三个串联连接的电容，其电容分别为C1、C2和C3，则总电容为：总电容 = 1 / (1/C1 + 1/C2 + 1/C3)3.电感的串联计算对于串联连接的电感元件，其总电感可以使用以下公式计算：总电感 = 电感1 + 电感2 + 电感3 + ... + 电感n例如，如果电路中有三个串联连接的电感，其电感分别为L1、L2和L3，则总电感为：总电感 = L1 + L2 + L3二、电路的并联计算在电路中，当多个电阻、电容、电感等元件同时相连在一个节点上时，我们称这些元件为并联连接，整个电路也称为并联电路。

在并联电路中，电压大小相同，而电流按照元件的大小依次分布。

1.电阻的并联计算在电路中，电阻的并联计算可以使用如下公式来求解：总电阻 = 1 / (1/电阻1 + 1/电阻2 + 1/电阻3 + ... + 1/电阻n)例如，如果电路中有三个并联连接的电阻，其电阻分别为R1、R2和R3，则总电阻为：总电阻 = 1 / (1/R1 + 1/R2 + 1/R3)2.电容的并联计算对于并联连接的电容元件，其总电容可以使用以下公式计算：总电容 = 电容1 + 电容2 + 电容3 + ... + 电容n例如，如果电路中有三个并联连接的电容，其电容分别为C1、C2和C3，则总电容为：总电容 = C1 + C2 + C33.电感的并联计算对于并联连接的电感元件，其总电感可以使用以下公式计算：总电感 = 1 / (1/电感1 + 1/电感2 + 1/电感3 + ... + 1/电感n)例如，如果电路中有三个并联连接的电感，其电感分别为L1、L2和L3，则总电感为：总电感 = 1 / (1/L1 + 1/L2 + 1/L3)三、电路串并联计算的实际应用电路的串并联计算在实际应用中非常重要，在电子电路设计、电力系统分析等领域都有广泛的应用。

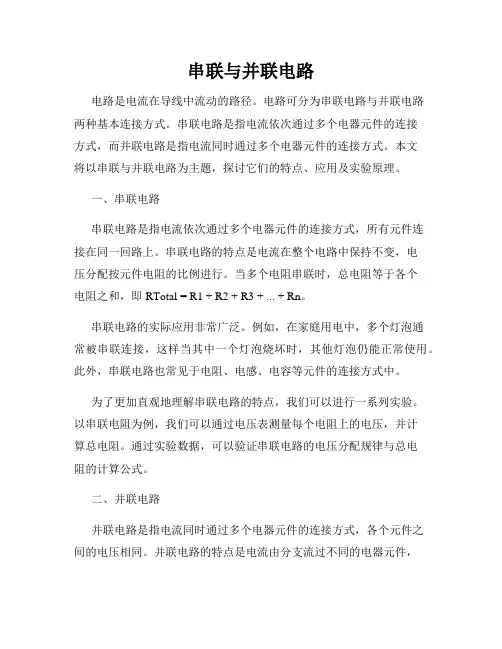

串联与并联电路电路是电流在导线中流动的路径。

电路可分为串联电路与并联电路两种基本连接方式。

串联电路是指电流依次通过多个电器元件的连接方式，而并联电路是指电流同时通过多个电器元件的连接方式。

本文将以串联与并联电路为主题，探讨它们的特点、应用及实验原理。

一、串联电路串联电路是指电流依次通过多个电器元件的连接方式，所有元件连接在同一回路上。

串联电路的特点是电流在整个电路中保持不变，电压分配按元件电阻的比例进行。

当多个电阻串联时，总电阻等于各个电阻之和，即RTotal = R1 + R2 + R3 + ... + Rn。

串联电路的实际应用非常广泛。

例如，在家庭用电中，多个灯泡通常被串联连接，这样当其中一个灯泡烧坏时，其他灯泡仍能正常使用。

此外，串联电路也常见于电阻、电感、电容等元件的连接方式中。

为了更加直观地理解串联电路的特点，我们可以进行一系列实验。

以串联电阻为例，我们可以通过电压表测量每个电阻上的电压，并计算总电阻。

通过实验数据，可以验证串联电路的电压分配规律与总电阻的计算公式。

二、并联电路并联电路是指电流同时通过多个电器元件的连接方式，各个元件之间的电压相同。

并联电路的特点是电流由分支流过不同的电器元件，总电流等于各个分支电流之和。

当多个电阻并联时，总电阻可以根据公式计算为RTotal = 1/(1/R1 + 1/R2 + 1/R3 + ... + 1/Rn)。

并联电路的应用广泛。

例如，家庭插座上的多个电子设备通常采用并联连接方式，这样每个设备都可以独立运行而不影响其他设备。

此外，对于电阻器的并联连接方式，可以实现电阻值的调节，满足不同场合的需求。

为了验证并联电路的特点，我们可以进行一系列实验。

以并联电阻为例，我们可以通过测量电压表、电流表的数值，计算得到各个电阻上的电流，并验证总电流等于各个分支电流之和的原理。

三、串并联混合电路在实际应用中，串联与并联电路常常会同时存在于一个电路中，形成串并联混合电路。

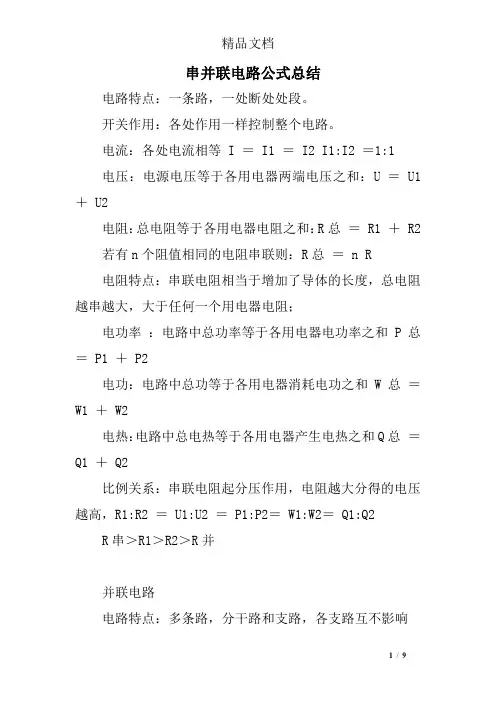

串并联电路公式总结电路特点：一条路，一处断处处段。

开关作用：各处作用一样控制整个电路。

电流：各处电流相等 I ＝ I1 ＝ I2 I1:I2 ＝1:1电压：电源电压等于各用电器两端电压之和：U ＝ U1 ＋ U2电阻：总电阻等于各用电器电阻之和：R总＝ R1 ＋ R2 若有n个阻值相同的电阻串联则：R总＝ n R电阻特点：串联电阻相当于增加了导体的长度，总电阻越串越大，大于任何一个用电器电阻；电功率：电路中总功率等于各用电器电功率之和 P总＝ P1 ＋ P2电功：电路中总功等于各用电器消耗电功之和W总＝W1 ＋ W2电热：电路中总电热等于各用电器产生电热之和Q总＝Q1 ＋ Q2比例关系：串联电阻起分压作用，电阻越大分得的电压越高，R1:R2 ＝ U1:U2 ＝ P1:P2＝ W1:W2＝ Q1:Q2R串＞R1＞R2＞R并并联电路电路特点：多条路，分干路和支路，各支路互不影响开关作用：干路开关控制整个电路，支路开关控制它所在的支路电流：干路电流等于各支路电流之和 I干＝I1 ＋ I2 电压：电源电压与各支路电压相等 U ＝ U1 ＝ U2 U1:U2 ＝1:1电阻：总电阻的倒数等于各分电阻倒数之和 1 / R总＝1 / R1 ＋ 1 / R2若仅有两个电阻并联则：R总＝R1R2 /若有n个阻值相同的电阻并联则：R总＝R / n电阻特点：并联总电阻相当于增加了导体的横截面积，总电阻越并越小，小于任何一个分电阻电功率：电路中总功率等于各用电器电功率之和 P总＝ P1 ＋ P2电功：电路中总功等于各用电器消耗电功之和 W总＝W1 ＋ W2电热：电路中总电热等于各用电器产生电热之和Q总＝Q1 ＋ Q2比例关系：并联电阻起分流作用，电阻越大分得电流越小，R2:R1 ＝ I1:I2 ＝ P1:P2＝ W1:W2＝ Q1:Q2 重要公式欧姆定律：导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。

I ＝ U / R U ＝ I R R ＝ U / I电功率：电功率表示电流做功快慢的物理量；P ＝ W / t ＝ U I ＝ I2 R ＝ U2 /R P实＝ P额U实＞ U额，P实＞ P额用电器超负荷工作，不正常； U实＜ U额，P实＜ P额用电器不能正常工作灯泡的亮暗于灯泡的实际功率有关，实际功率越大，灯泡越亮；2 2 电功：W ＝ U I t ＝ P t ＝IRt ＝ Ut/R ＝ U Q电热：电流通过导体所产生的热，与通过导体电流的二次方成正比，与导体的电阻成正比，与通电时间成正比； W ＝ Q ＝I2 Rt ＝ U I t ＝ P t ＝ U2 t/R ＝ U Q 串并联电路规律小结例1、如图所示、电源电压U=3v，R1=10Ω，U1=1v，求：其他六个量。

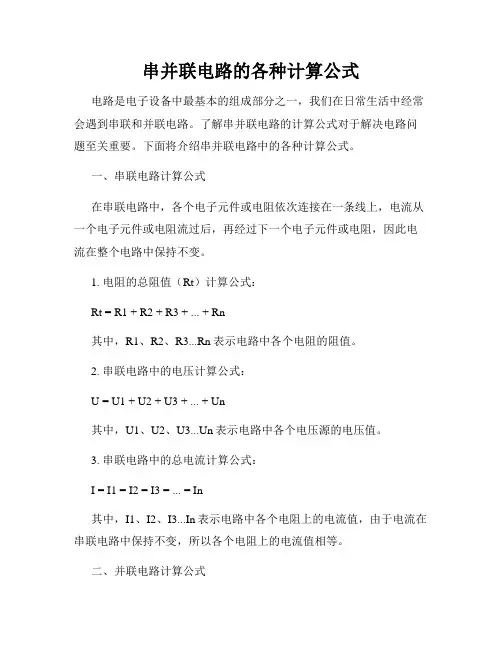

串并联电路的各种计算公式电路是电子设备中最基本的组成部分之一，我们在日常生活中经常会遇到串联和并联电路。

了解串并联电路的计算公式对于解决电路问题至关重要。

下面将介绍串并联电路中的各种计算公式。

一、串联电路计算公式在串联电路中，各个电子元件或电阻依次连接在一条线上，电流从一个电子元件或电阻流过后，再经过下一个电子元件或电阻，因此电流在整个电路中保持不变。

1. 电阻的总阻值（Rt）计算公式：Rt = R1 + R2 + R3 + ... + Rn其中，R1、R2、R3...Rn表示电路中各个电阻的阻值。

2. 串联电路中的电压计算公式：U = U1 + U2 + U3 + ... + Un其中，U1、U2、U3...Un表示电路中各个电压源的电压值。

3. 串联电路中的总电流计算公式：I = I1 = I2 = I3 = ... = In其中，I1、I2、I3...In表示电路中各个电阻上的电流值，由于电流在串联电路中保持不变，所以各个电阻上的电流值相等。

二、并联电路计算公式在并联电路中，各个电子元件或电阻并联在一起，电流在各路径中分流，各路径中的电压保持不变。

1. 电阻的总阻值（Rt）计算公式：1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn其中，R1、R2、R3...Rn表示电路中各个电阻的阻值。

2. 并联电路中的总电流计算公式：I = I1 + I2 + I3 + ... + In其中，I1、I2、I3...In表示电路中各个支路的电流值。

3. 并联电路中的总电阻计算公式：1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn其中，R1、R2、R3...Rn表示电路中各个支路的电阻值。

三、串并联电路的计算公式在实际问题中，电路常常是由串联和并联元件组成的复杂电路，我们需要综合运用串并联电路的计算公式进行求解。

1. 复杂串并联电路的总电流计算公式：根据串联电路和并联电路的特性，我们可以将电路分解为串联和并联的部分，然后分别计算各个部分的电路参数，最后综合得到整个电路的总电流。
